Наглядное представление статистических данных

Наглядное представление статистических данных

Статистические таблицы и графики являются наиболее рациональными

формами представления результатов

статистического наблюдения

Статистическая таблица

форма систематизированного и наглядного изложения статистической информации в виде взаимопересекающихся горизонтальных и вертикальных линий. Каждая статистическая таблица имеет подлежащее и сказуемое.

• подлежащее – то, о чём говорится в таблице;
• сказуемое – то, что говорится о подлежащем, его характеристика с помощью численных значений системы показателей

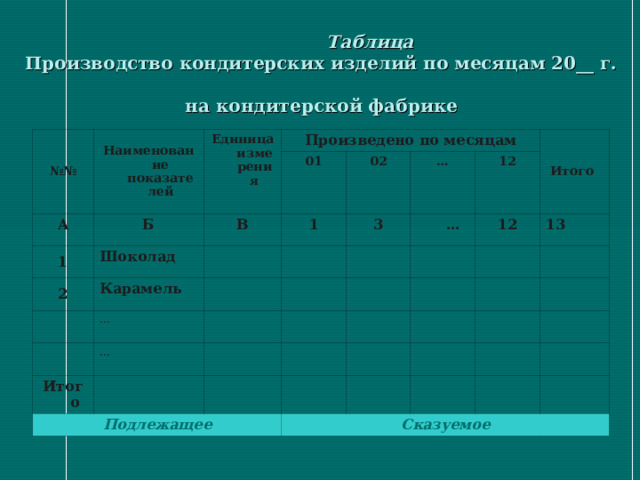

Таблица Производство кондитерских изделий по месяцам 20__ г. на кондитерской фабрике

№№

Наименование показателей

Единица измерения

А

Произведено по месяцам

1

Б

01

Шоколад

2

В

Карамель

1

02

…

…

3

…

12

Итого

…

Итого

12

Подлежащее

13

Сказуемое

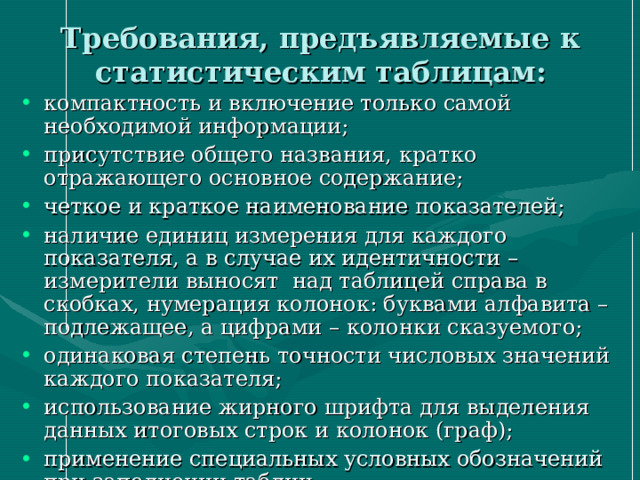

Требования, предъявляемые к статистическим таблицам:

• компактность и включение только самой необходимой информации;
• присутствие общего названия, кратко отражающего основное содержание;
• четкое и краткое наименование показателей;
• наличие единиц измерения для каждого показателя, а в случае их идентичности – измерители выносят над таблицей справа в скобках, нумерация колонок: буквами алфавита – подлежащее, а цифрами – колонки сказуемого;
• одинаковая степень точности числовых значений каждого показателя;
• использование жирного шрифта для выделения данных итоговых строк и колонок (граф);
• применение специальных условных обозначений при заполнении таблиц

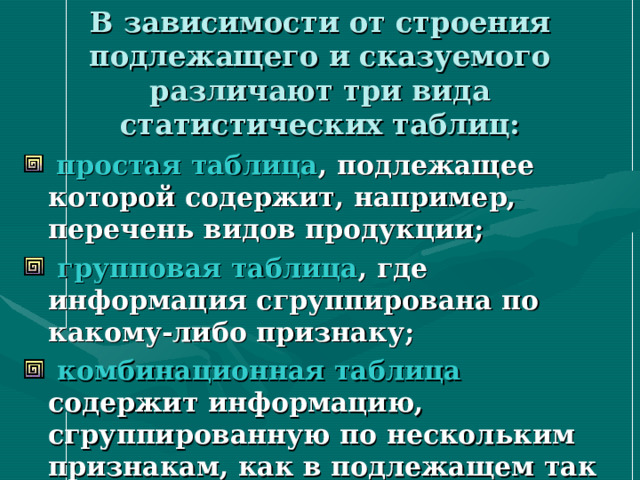

В зависимости от строения подлежащего и сказуемого различают три вида статистических таблиц:

• простая таблица , подлежащее которой содержит, например, перечень видов продукции;

• групповая таблица , где информация сгруппирована по какому-либо признаку;
• комбинационная таблица содержит информацию, сгруппированную по нескольким признакам, как в подлежащем так и в сказуемом таблицы

Графики

Графики

Графики

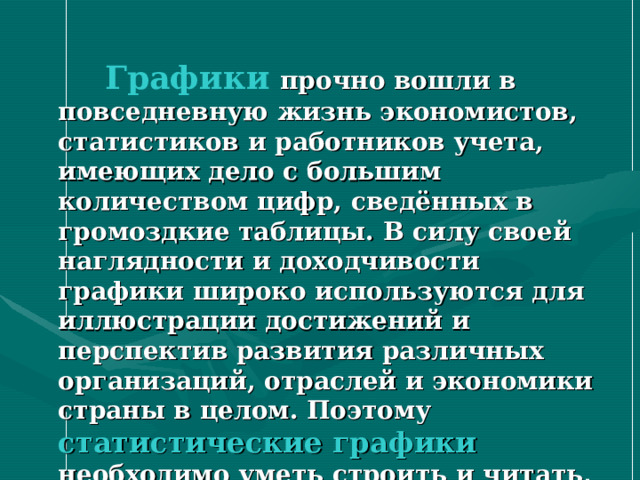

Графики прочно вошли в повседневную жизнь экономистов, статистиков и работников учета, имеющих дело с большим количеством цифр, сведённых в громоздкие таблицы. В силу своей наглядности и доходчивости графики широко используются для иллюстрации достижений и перспектив развития различных организаций, отраслей и экономики страны в целом. Поэтому статистические графики необходимо уметь строить и читать, знать для каких целей составляется график

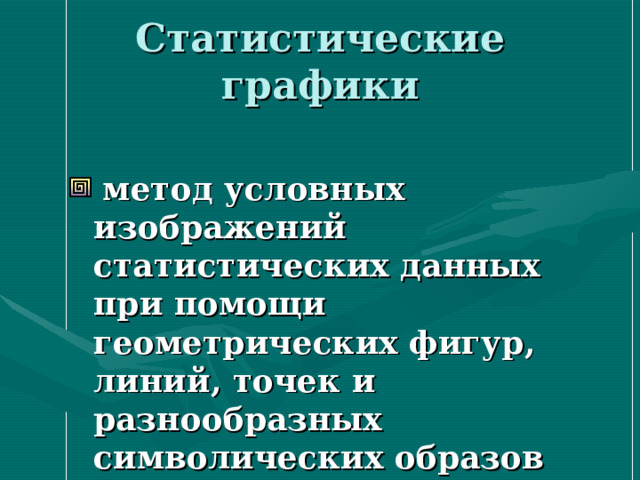

Статистические графики

• метод условных изображений статистических данных при помощи геометрических фигур, линий, точек и разнообразных символических образов

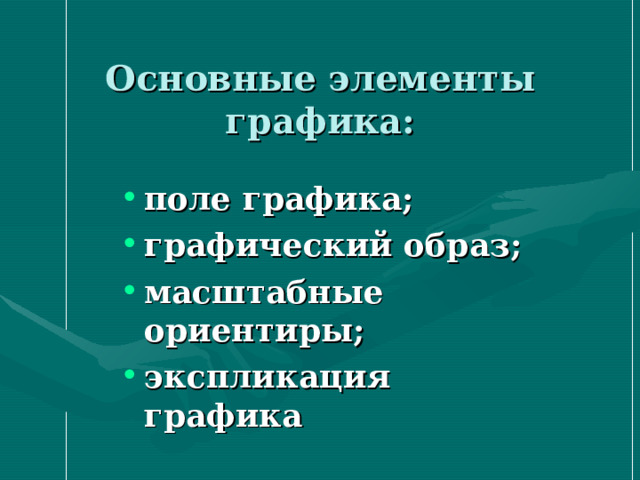

Основные элементы графика:

• поле графика;
• графический образ;
• масштабные ориентиры;
• экспликация графика

Поле графика

• место, на котором размещаются геометрические фигуры, образующие график.
• Не следует строить графики слишком удлинённые по горизонтали или вертикали. Они неудобны и невыразительны

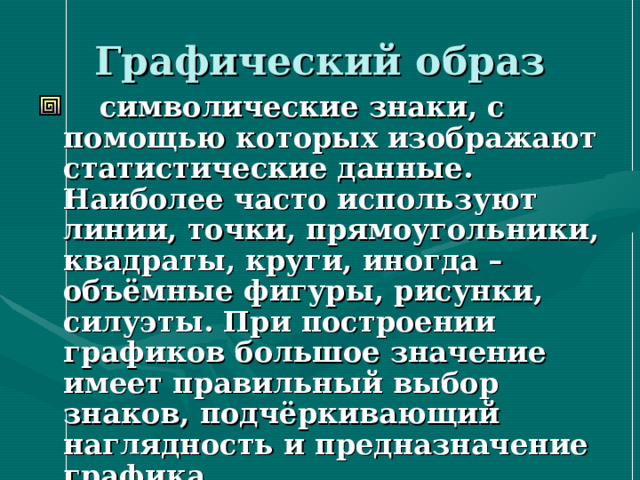

Графический образ

• символические знаки, с помощью которых изображают статистические данные. Наиболее часто используют линии, точки, прямоугольники, квадраты, круги, иногда – объёмные фигуры, рисунки, силуэты. При построении графиков большое значение имеет правильный выбор знаков, подчёркивающий наглядность и предназначение графика

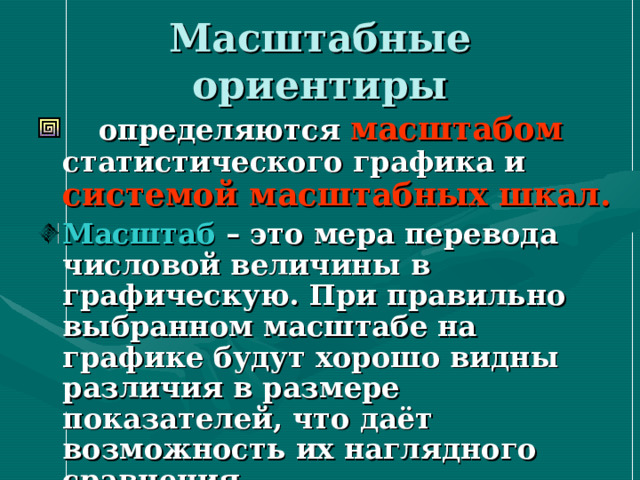

Масштабные ориентиры

• определяются масштабом статистического графика и системой масштабных шкал.

• Масштаб – это мера перевода числовой величины в графическую. При правильно выбранном масштабе на графике будут хорошо видны различия в размере показателей, что даёт возможность их наглядного сравнения

Масштабная шкала

• линия, отдельные точки которой могут быть прочитаны как определённые числа. Расстояние между соседними точками называют графическим интервалом. Шкала имеет большое значение для построения и чтения графика. Наиболее часто используют прямолинейные масштабные шкалы, располагающиеся по осям координат

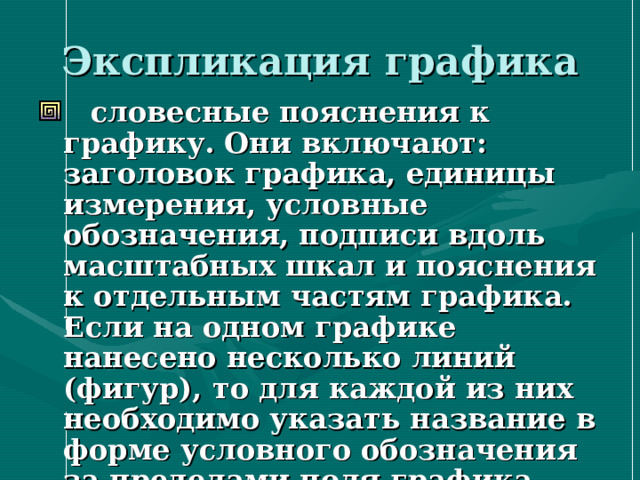

Экспликация графика

• словесные пояснения к графику. Они включают: заголовок графика, единицы измерения, условные обозначения, подписи вдоль масштабных шкал и пояснения к отдельным частям графика. Если на одном графике нанесено несколько линий (фигур), то для каждой из них необходимо указать название в форме условного обозначения за пределами поля графика или рядом с линиями (фигурами)

Классификация видов статистических графиков по способу их построения:

• линейные;
• радиальные (лепестковые);
• столбиковые (ленточные) диаграммы;
• секторные (круговые) диаграммы;
• фигурные

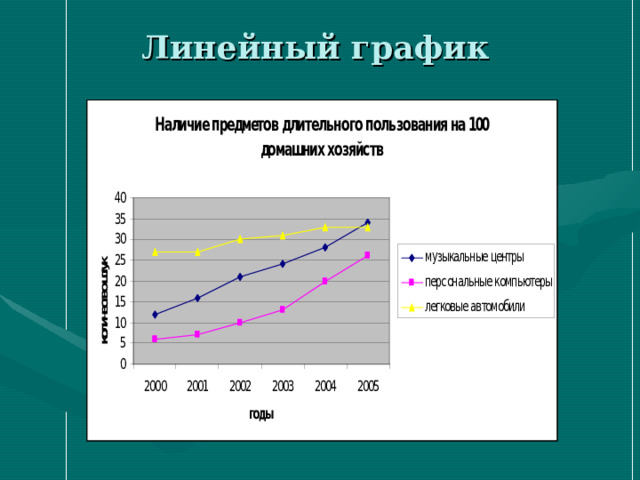

Линейный график

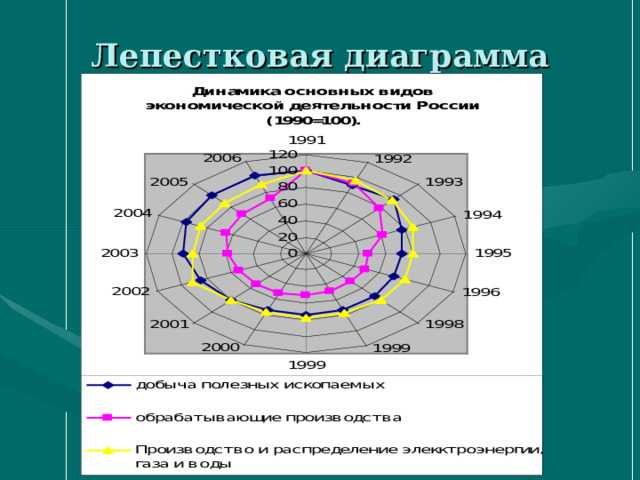

Лепестковая диаграмма

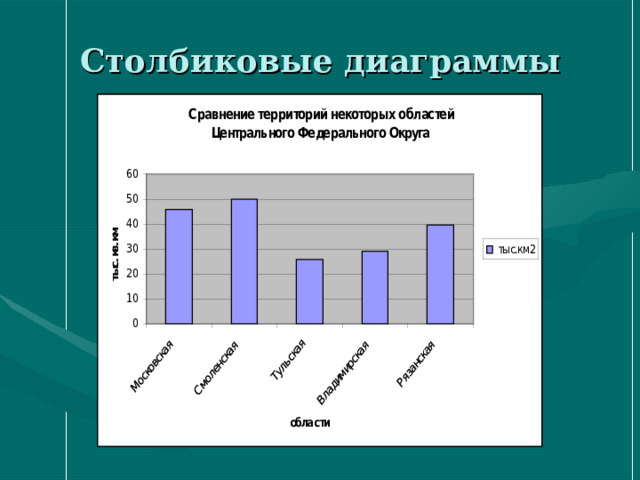

Столбиковые диаграммы

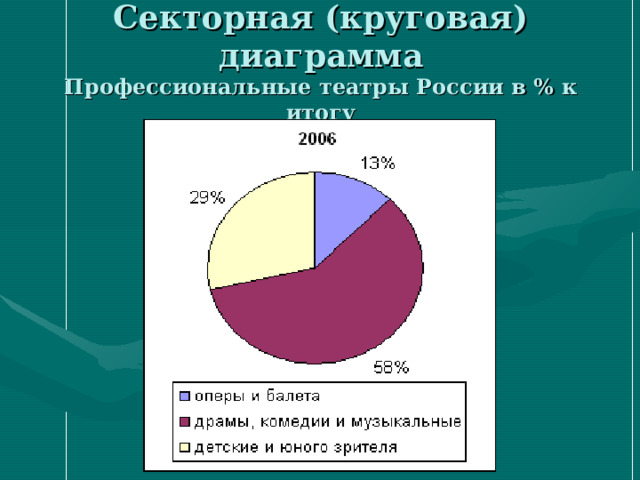

Секторная (круговая) диаграмма Профессиональные театры России в % к итогу

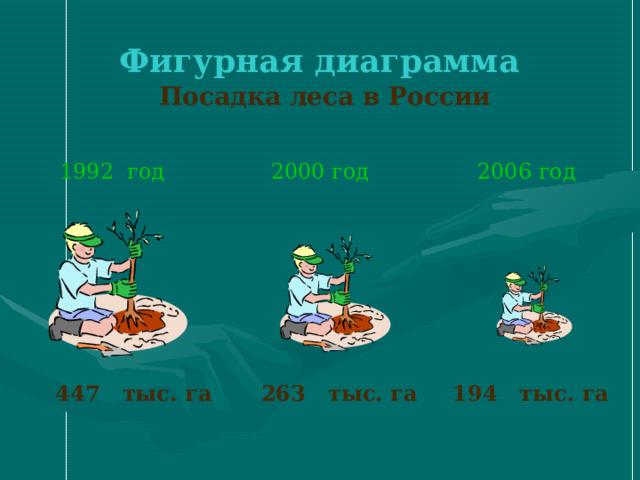

Фигурная диаграмма

Посадка леса в России

1992  год

2000 год

2006 год

447    тыс. га

   263   тыс. га

194 тыс. га

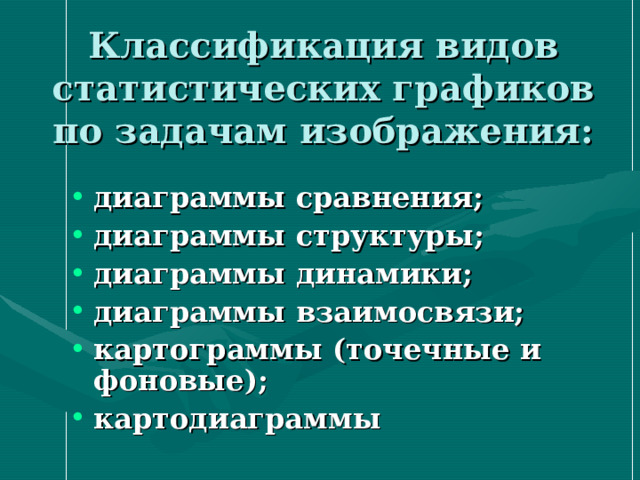

Классификация видов статистических графиков по задачам изображения:

• диаграммы сравнения;
• диаграммы структуры;
• диаграммы динамики;
• диаграммы взаимосвязи;
• картограммы (точечные и фоновые);
• картодиаграммы

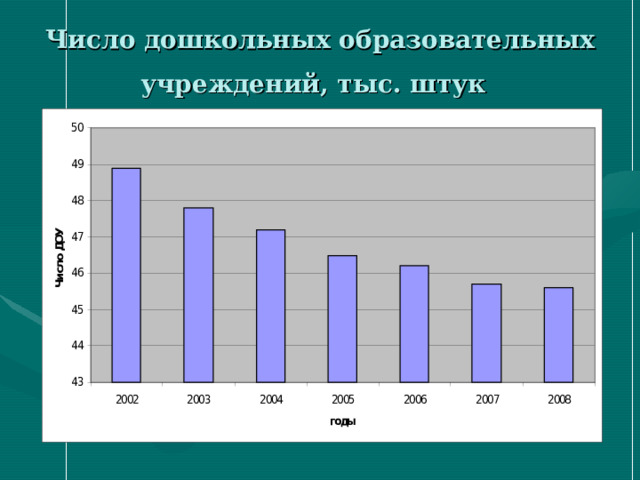

Число дошкольных образовательных учреждений, тыс. штук

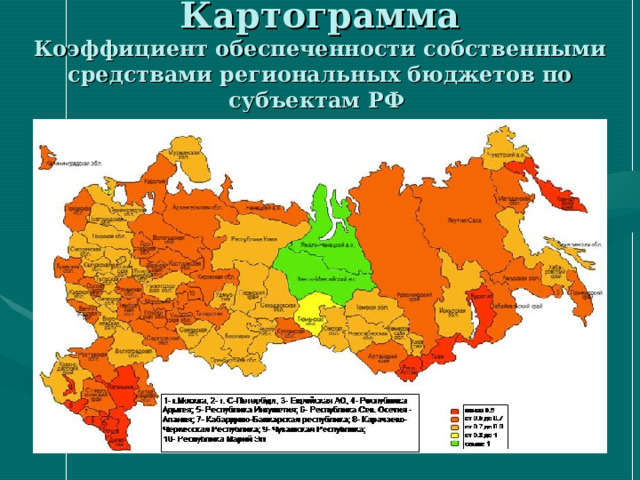

Картограмма Коэффициент обеспеченности собственными средствами региональных бюджетов по субъектам РФ

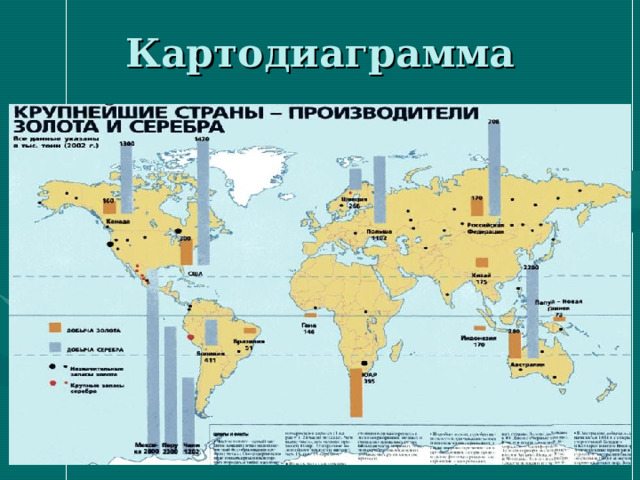

Картодиаграмма

Проверьте себя!

1. Статистическая таблица представляет собой:

• а) условное изображение числовых величин посредством линий, фигур, рисунков;
• б) систему строк и столбцов с данными о каком-либо социально-экономическом явлении;
• в) географическую характеристику изучаемых явлений.

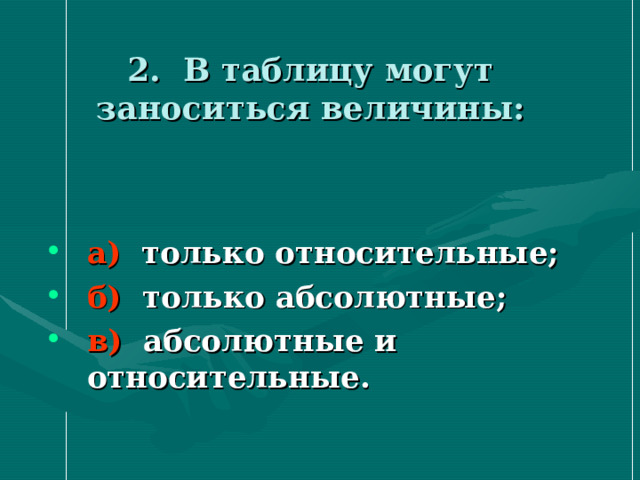

2. В таблицу могут заноситься величины:

• а) только относительные;
• б) только абсолютные;
• в) абсолютные и относительные.

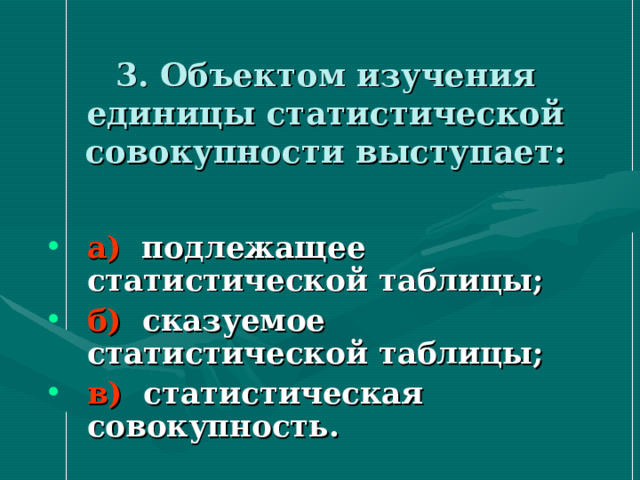

3. Объектом изучения единицы статистической совокупности выступает:

• а) подлежащее статистической таблицы;
• б) сказуемое статистической таблицы;
• в) статистическая совокупность.

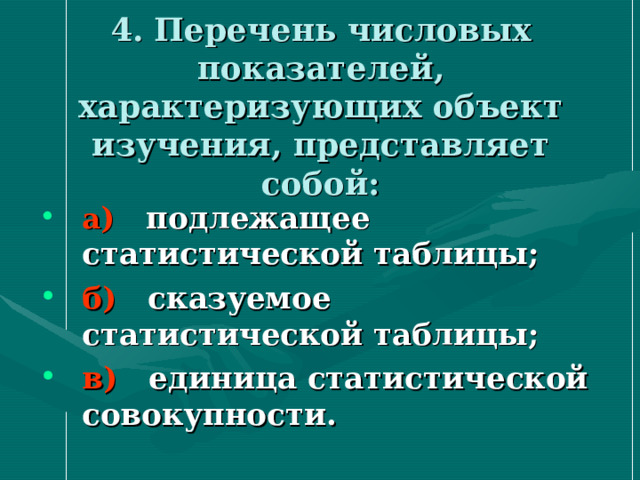

4. Перечень числовых показателей, характеризующих объект изучения, представляет собой:

• а ) подлежащее статистической таблицы;
• б) сказуемое статистической таблицы;
• в) единица статистической совокупности.

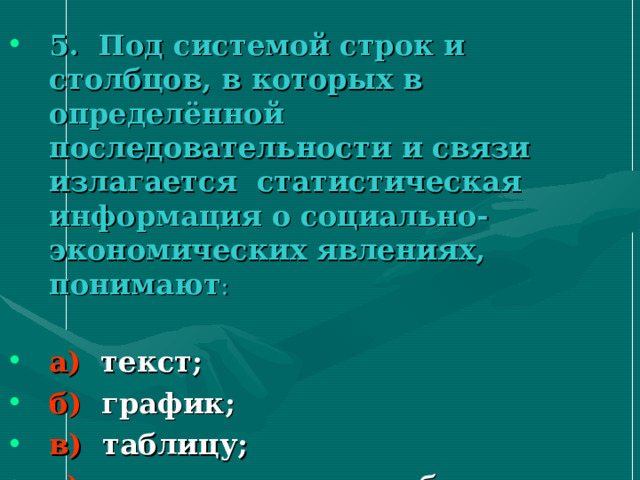

• 5. Под системой строк и столбцов, в которых в определённой последовательности и связи излагается статистическая информация о социально-экономических явлениях, понимают :

• а) текст;
• б) график;
• в) таблицу;
• г) статистическую таблицу.

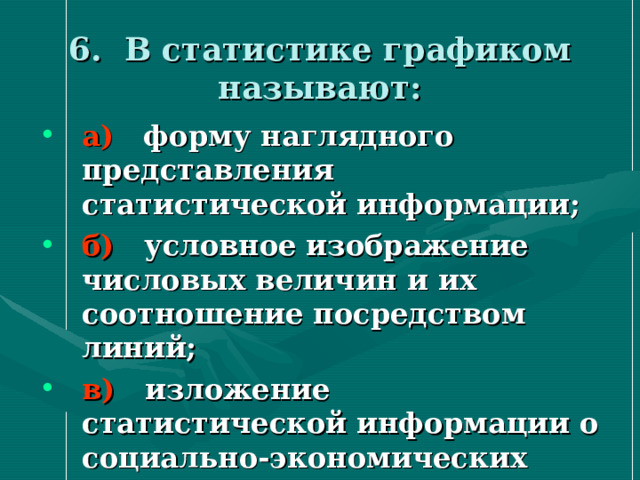

6. В статистике графиком называют:

• а) форму наглядного представления статистической информации;
• б) условное изображение числовых величин и их соотношение посредством линий;
• в) изложение статистической информации о социально-экономических явлениях словами.

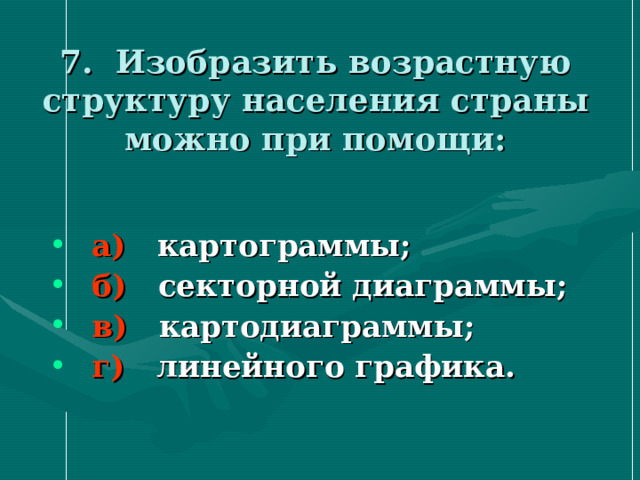

7. Изобразить возрастную структуру населения страны можно при помощи:

• а) картограммы;
• б) секторной диаграммы;
• в) картодиаграммы;
• г) линейного графика.

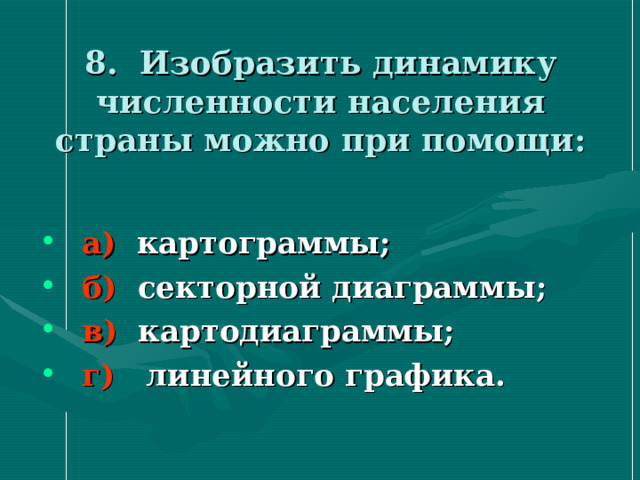

8. Изобразить динамику численности населения страны можно при помощи:

• а) картограммы;
• б) секторной диаграммы;
• в) картодиаграммы;
• г) линейного графика.

9. Под экспликацией графика понимают:

• а) место, где расположен графический образ;
• б) совокупность точек, с помощью которых изображаются статистические величины;
• в) словесное пояснение содержания графика.

Спасибо за внимание!
