Напряжение. Вольтметр.

Электрическое напряжение. Вольтметр.

8 класс.

Составитель: Бычкова Т.В., учитель МКОУ школы №3 с.Хороль

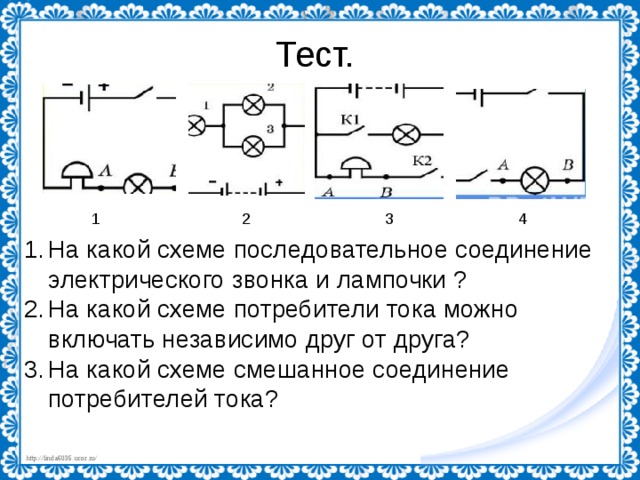

Тест.

1 2 3 4

• На какой схеме последовательное соединение электрического звонка и лампочки ?
• На какой схеме потребители тока можно включать независимо друг от друга?
• На какой схеме смешанное соединение потребителей тока?

Тест

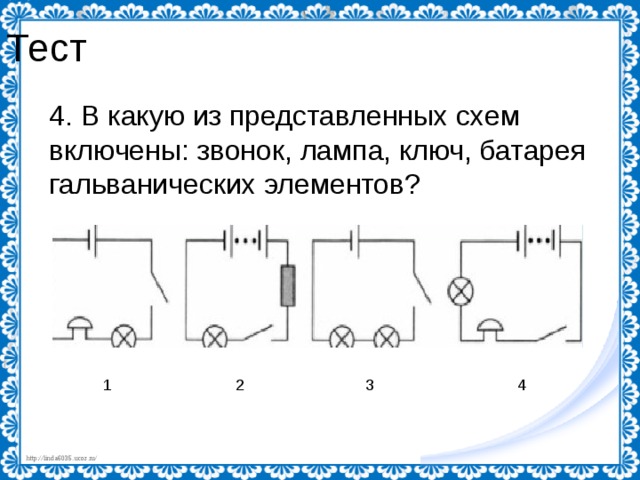

4. В какую из представленных схем включены: звонок, лампа, ключ, батарея гальванических элементов?

1 2 3 4

Тест

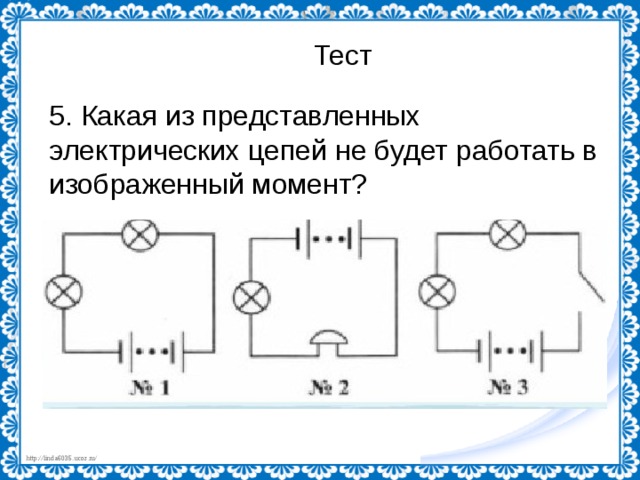

5. Какая из представленных электрических цепей не будет работать в изображенный момент?

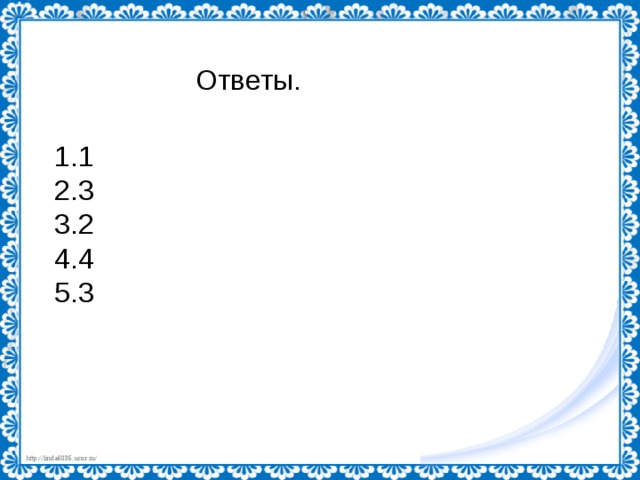

Ответы.

• 1
• 3
• 2
• 4
• 3

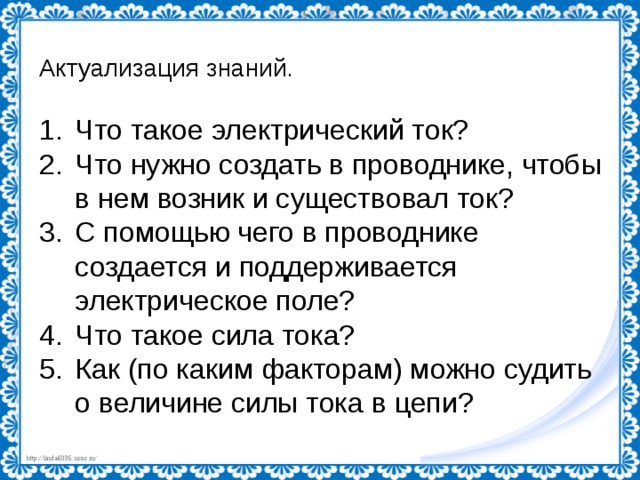

Актуализация знаний.

• Что такое электрический ток?
• Что нужно создать в проводнике, чтобы в нем возник и существовал ток?
• С помощью чего в проводнике создается и поддерживается электрическое поле?
• Что такое сила тока?
• Как (по каким факторам) можно судить о величине силы тока в цепи?

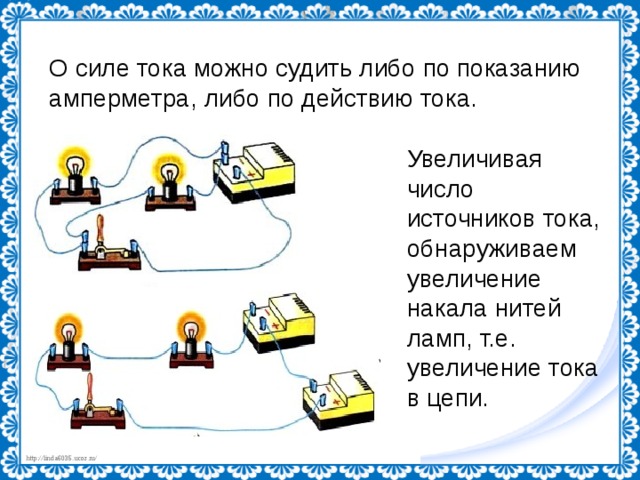

О силе тока можно судить либо по показанию амперметра, либо по действию тока.

Увеличивая число источников тока, обнаруживаем увеличение накала нитей ламп, т.е. увеличение тока в цепи.

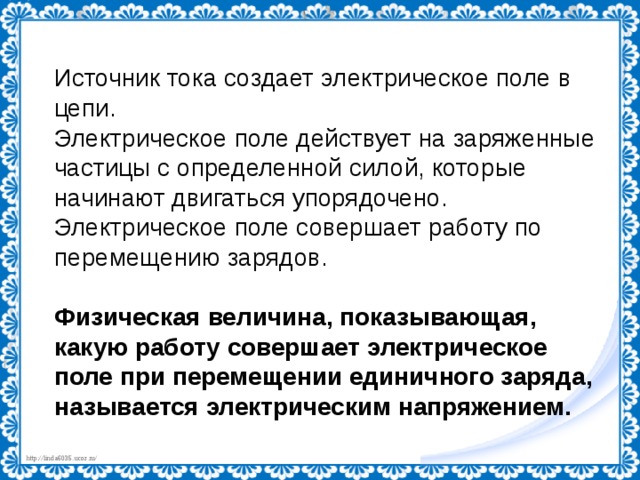

Источник тока создает электрическое поле в цепи.

Электрическое поле действует на заряженные частицы с определенной силой, которые начинают двигаться упорядочено.

Электрическое поле совершает работу по перемещению зарядов.

Физическая величина, показывающая, какую работу совершает электрическое поле при перемещении единичного заряда, называется электрическим напряжением.

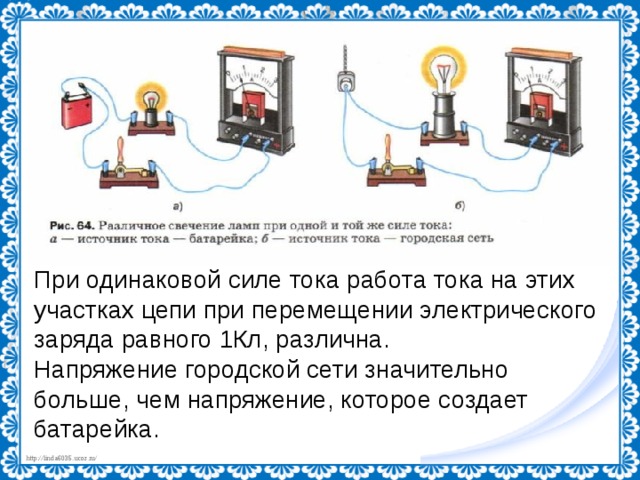

При одинаковой силе тока работа тока на этих участках цепи при перемещении электрического заряда равного 1Кл, различна.

Напряжение городской сети значительно больше, чем напряжение, которое создает батарейка.

• Работа тока

• Электрический заряд, прошедший по данному участку.

U =

1В =

[U] = 1В

1мВ = 0,001В

1кВ = 1000В

Итальянский физик, один из основателей учения об электрическом токе. Создал первый гальванический элемент.

Вольта Алессандро

(1745 – 1827)

Работа тока:

Электрический заряд: q =

Напряжение в некоторых технических устройствах и в природе.

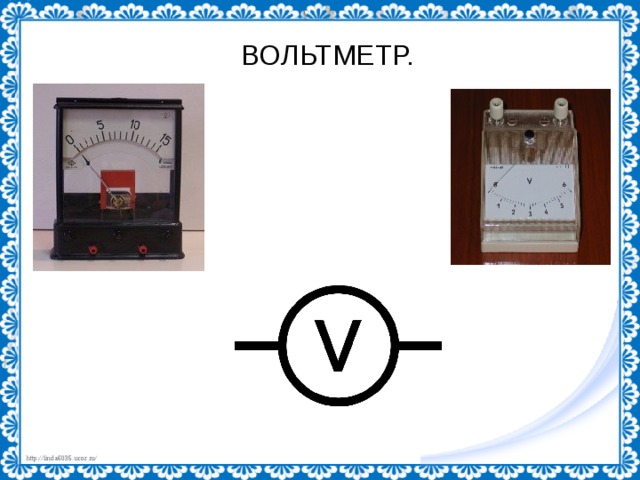

ВОЛЬТМЕТР.

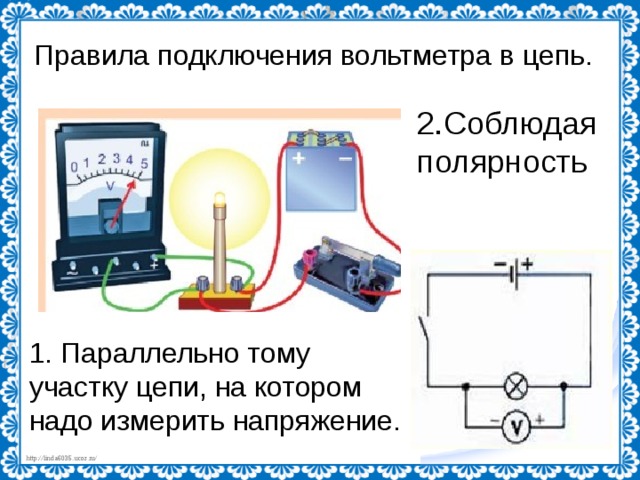

Правила подключения вольтметра в цепь.

2.Соблюдая полярность

1. Параллельно тому участку цепи, на котором надо измерить напряжение.

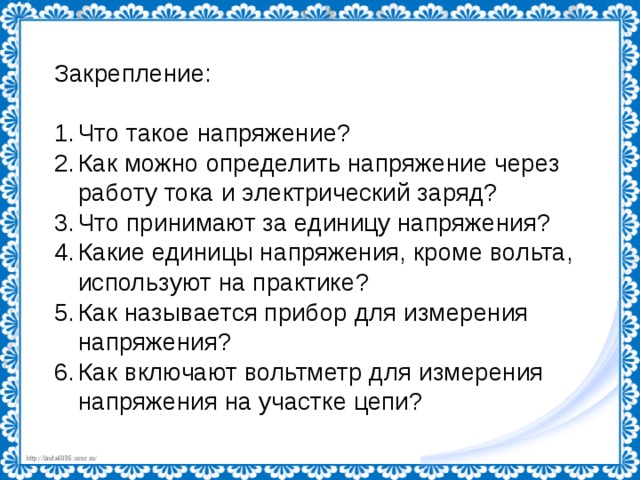

Закрепление:

• Что такое напряжение?
• Как можно определить напряжение через работу тока и электрический заряд?
• Что принимают за единицу напряжения?
• Какие единицы напряжения, кроме вольта, используют на практике?
• Как называется прибор для измерения напряжения?
• Как включают вольтметр для измерения напряжения на участке цепи?

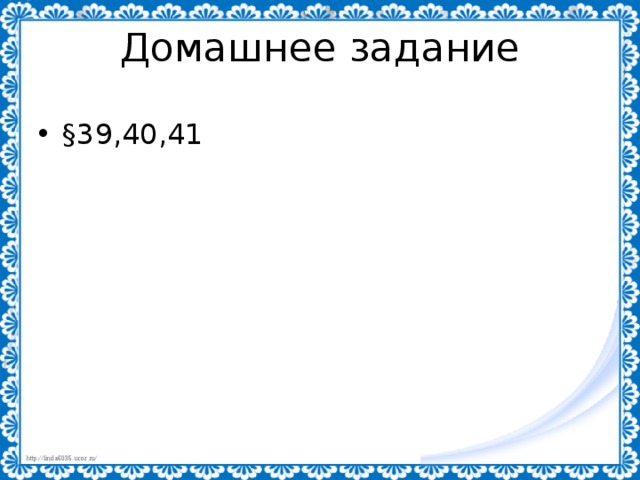

Домашнее задание

• §39,40,41

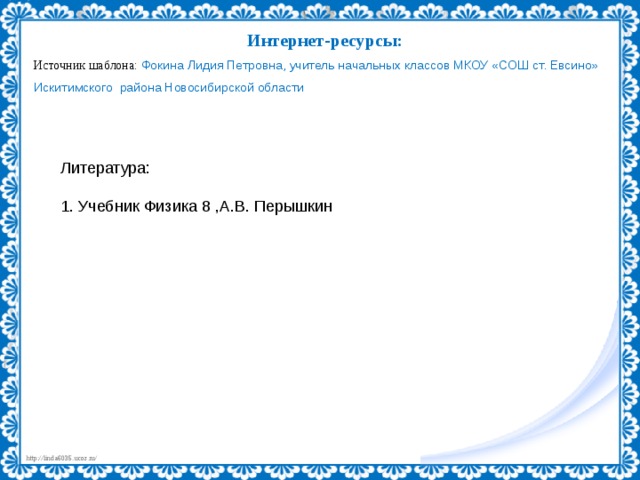

Интернет-ресурсы:

Источник шаблона: Фокина Лидия Петровна, учитель начальных классов МКОУ «СОШ ст. Евсино» Искитимского района Новосибирской области

Литература:

1. Учебник Физика 8 ,А.В. Перышкин
