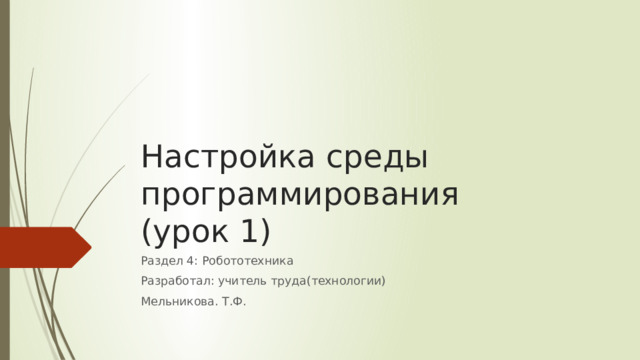

Настройка среды программирования (урок 1)

Раздел 4: Робототехника

Разработал: учитель труда(технологии)

Мельникова. Т.Ф.

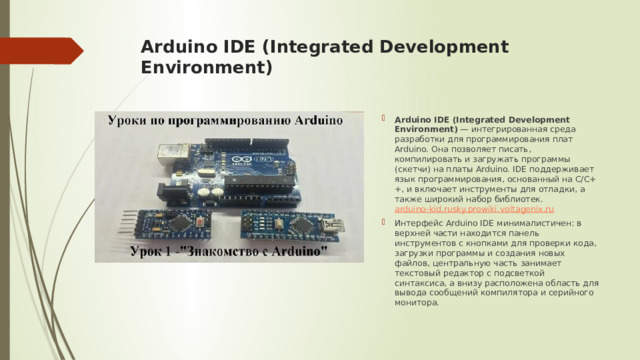

Arduino IDE (Integrated Development Environment)

• Arduino IDE (Integrated Development Environment)  — интегрированная среда разработки для программирования плат Arduino. Она позволяет писать, компилировать и загружать программы (скетчи) на платы Arduino. IDE поддерживает язык программирования, основанный на C/C++, и включает инструменты для отладки, а также широкий набор библиотек.  arduino-kid.ru sky.pro wiki.voltagenix.ru
• Интерфейс Arduino IDE минималистичен: в верхней части находится панель инструментов с кнопками для проверки кода, загрузки программы и создания новых файлов, центральную часть занимает текстовый редактор с подсветкой синтаксиса, а внизу расположена область для вывода сообщений компилятора и серийного монитора.

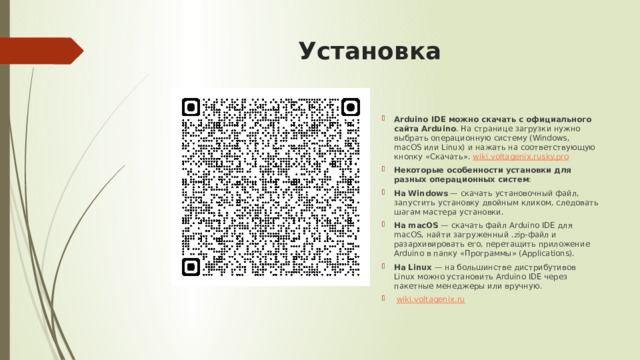

Установка

• Arduino IDE можно скачать с официального сайта Arduino . На странице загрузки нужно выбрать операционную систему (Windows, macOS или Linux) и нажать на соответствующую кнопку «Скачать».  wiki.voltagenix.ru sky.pro
• Некоторые особенности установки для разных операционных систем :
• На Windows  — скачать установочный файл, запустить установку двойным кликом, следовать шагам мастера установки.
• На macOS  — скачать файл Arduino IDE для macOS, найти загруженный .zip-файл и разархивировать его, перетащить приложение Arduino в папку «Программы» (Applications).
• На Linux  — на большинстве дистрибутивов Linux можно установить Arduino IDE через пакетные менеджеры или вручную.
•   wiki.voltagenix.ru

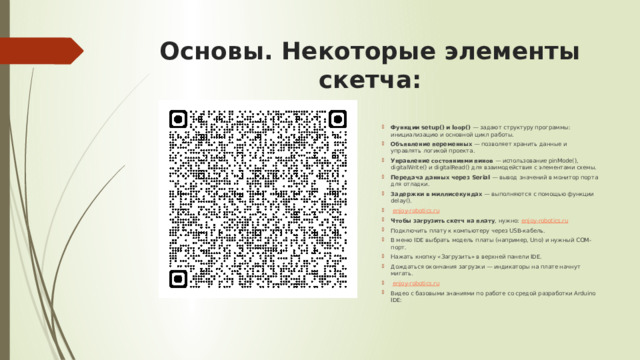

Основы. Некоторые элементы скетча:

• Функции setup() и loop()  — задают структуру программы: инициализацию и основной цикл работы.
• Объявление переменных  — позволяет хранить данные и управлять логикой проекта.
• Управление состояниями пинов  — использование pinMode(), digitalWrite() и digitalRead() для взаимодействия с элементами схемы.
• Передача данных через Serial  — вывод значений в монитор порта для отладки.
• Задержки в миллисекундах  — выполняются с помощью функции delay().
•   enjoy-robotics.ru
• Чтобы загрузить скетч на плату , нужно:  enjoy-robotics.ru
• Подключить плату к компьютеру через USB-кабель.
• В меню IDE выбрать модель платы (например, Uno) и нужный COM-порт.
• Нажать кнопку «Загрузить» в верхней панели IDE.
• Дождаться окончания загрузки — индикаторы на плате начнут мигать.
•   enjoy-robotics.ru
• Видео с базовыми знаниями по работе со средой разработки Arduino IDE:

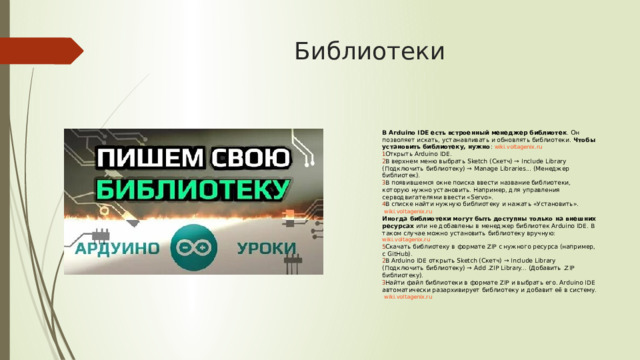

Библиотеки

В Arduino IDE есть встроенный менеджер библиотек . Он позволяет искать, устанавливать и обновлять библиотеки.  Чтобы установить библиотеку, нужно :  wiki.voltagenix.ru

• Открыть Arduino IDE.

• В верхнем меню выбрать Sketch (Скетч) → Include Library (Подключить библиотеку) → Manage Libraries... (Менеджер библиотек).

• В появившемся окне поиска ввести название библиотеки, которую нужно установить. Например, для управления серводвигателями ввести «Servo».

• В списке найти нужную библиотеку и нажать «Установить».

  wiki.voltagenix.ru

Иногда библиотеки могут быть доступны только на внешних ресурсах  или не добавлены в менеджер библиотек Arduino IDE. В таком случае можно установить библиотеку вручную:  wiki.voltagenix.ru

• Скачать библиотеку в формате ZIP с нужного ресурса (например, с GitHub).

• В Arduino IDE открыть Sketch (Скетч) → Include Library (Подключить библиотеку) → Add .ZIP Library... (Добавить .ZIP библиотеку).

• Найти файл библиотеки в формате ZIP и выбрать его. Arduino IDE автоматически разархивирует библиотеку и добавит её в систему.

  wiki.voltagenix.ru

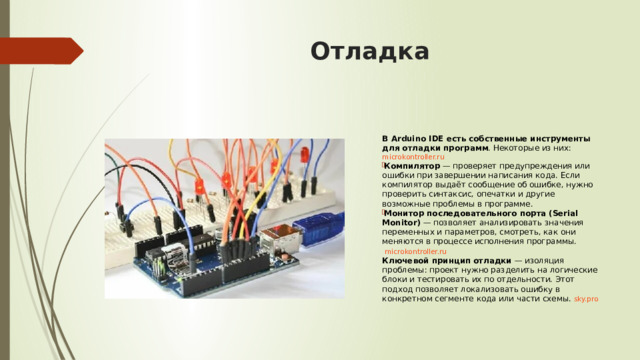

Отладка

В Arduino IDE есть собственные инструменты для отладки программ . Некоторые из них:  microkontroller.ru

• Компилятор  — проверяет предупреждения или ошибки при завершении написания кода. Если компилятор выдаёт сообщение об ошибке, нужно проверить синтаксис, опечатки и другие возможные проблемы в программе.
• Монитор последовательного порта (Serial Monitor)  — позволяет анализировать значения переменных и параметров, смотреть, как они меняются в процессе исполнения программы.

  microkontroller.ru

Ключевой принцип отладки  — изоляция проблемы: проект нужно разделить на логические блоки и тестировать их по отдельности. Этот подход позволяет локализовать ошибку в конкретном сегменте кода или части схемы.  sky.pro
