Основы термодинамики (презентация)

Категория: Физика

Нажмите, чтобы узнать подробности

Презентация по основам термолинамики

Просмотр содержимого документа
«Основы термодинамики (презентация)»

Основы  термодинамики Урок физики в 10 классе

Основы термодинамики

Урок физики в 10 классе

Цели урока: Сформировать основные понятия термодинамики Сформулировать первый закон термодинамики Рассмотреть принцип действия тепловых двигателей и их КПД Выявить отрицательное воздействие тепловых двигателей на окружающую среду и наметить пути решения этой проблемы

Цели урока:

  • Сформировать основные понятия термодинамики
  • Сформулировать первый закон термодинамики
  • Рассмотреть принцип действия тепловых двигателей и их КПД
  • Выявить отрицательное воздействие тепловых двигателей на окружающую среду и наметить пути решения этой проблемы

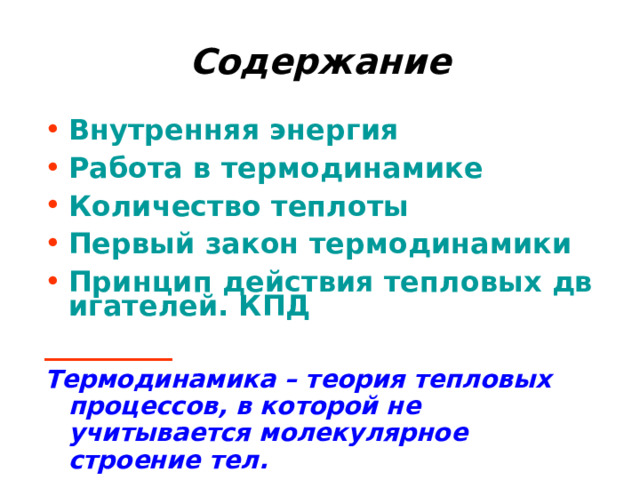

Содержание Внутренняя энергия Работа в термодинамике Количество теплоты Первый закон термодинамики Принцип действия тепловых двигателей. КПД _________ Термодинамика – теория тепловых процессов, в которой не учитывается молекулярное строение тел.

Содержание

  • Внутренняя энергия
  • Работа в термодинамике
  • Количество теплоты
  • Первый закон термодинамики
  • Принцип действия тепловых двигателей. КПД

_________

Термодинамика – теория тепловых процессов, в которой не учитывается молекулярное строение тел.

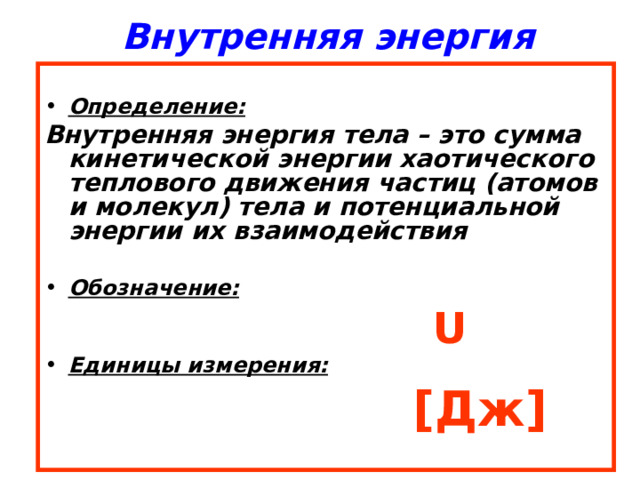

Внутренняя энергия    Определение: Внутренняя энергия тела – это сумма кинетической энергии хаотического теплового движения частиц (атомов и молекул) тела и потенциальной энергии их взаимодействия Обозначение:  U Единицы измерения:  [ Дж ]

Внутренняя энергия

  • Определение:

Внутренняя энергия тела – это сумма кинетической энергии хаотического теплового движения частиц (атомов и молекул) тела и потенциальной энергии их взаимодействия

  • Обозначение:

U

  • Единицы измерения:

[ Дж ]

Внутренняя энергия  идеального одноатомного газа    число молекул кинетическая энергия одной молекулы  (N A k = R)

Внутренняя энергия идеального одноатомного газа

число молекул

кинетическая энергия одной молекулы

(N A k = R)

Внутренняя энергия  идеального одноатомного газа

Внутренняя энергия идеального одноатомного газа

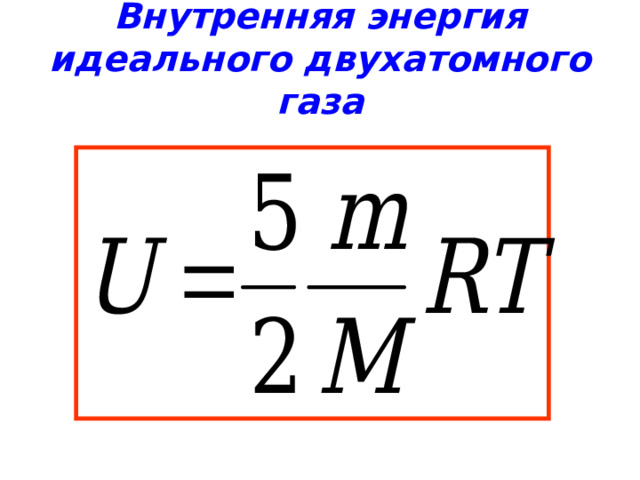

Внутренняя энергия  идеального двухатомного газа

Внутренняя энергия идеального двухатомного газа

Так как  - уравнение Клапейрона – Менделеева, то внутренняя энергия: - для одноатомного газа - для двухатомного газа.

Так как

- уравнение Клапейрона – Менделеева,

то внутренняя энергия:

- для одноатомного газа

- для двухатомного газа.

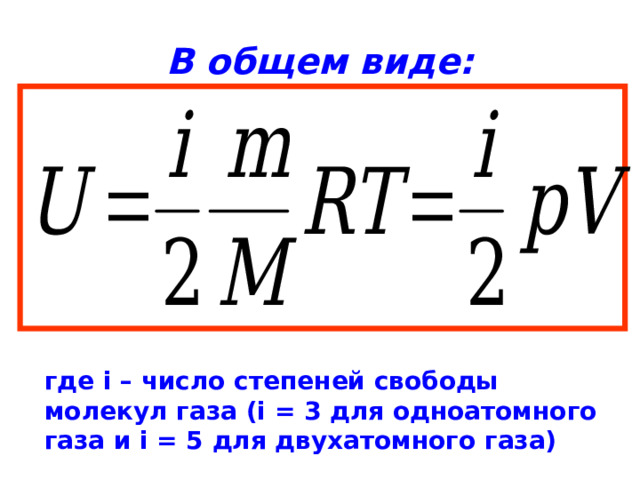

В общем виде: где i – число степеней свободы молекул газа ( i = 3 для одноатомного газа и i = 5 для двухатомного газа)

В общем виде:

где i – число степеней свободы молекул газа ( i = 3 для одноатомного газа и i = 5 для двухатомного газа)

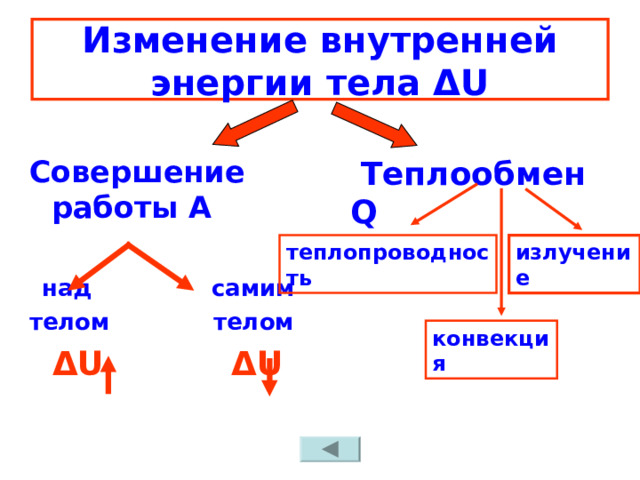

Изменение внутренней энергии тела Δ U Совершение работы А   над самим телом телом  Δ U Δ U  Теплообмен Q   излучение теплопроводность конвекция

Изменение внутренней энергии тела Δ U

Совершение работы А

над самим

телом телом

Δ U Δ U

Теплообмен Q

излучение

теплопроводность

конвекция

Работа в термодинамике Работа газа:     Работа внешних сил:

Работа в термодинамике

  • Работа газа:
  • Работа внешних сил:

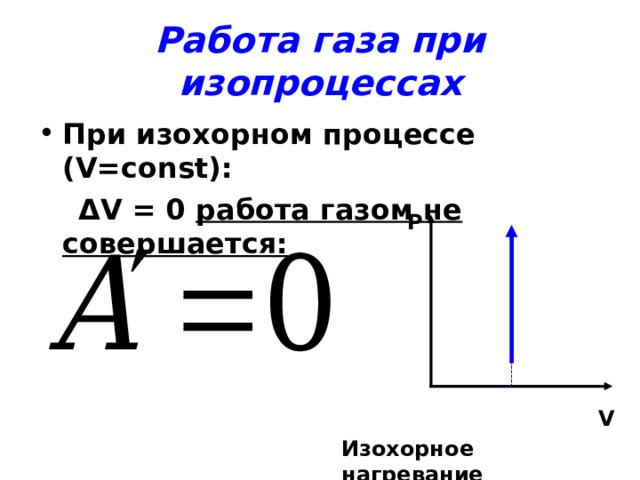

Работа газа при изопроцессах При изохорном процессе ( V=const) :   Δ V = 0 работа газом не совершается:   P V Изохорное нагревание

Работа газа при изопроцессах

  • При изохорном процессе ( V=const) :

Δ V = 0 работа газом не совершается:

P

V

Изохорное нагревание

 При изобарном процессе (Р= const) :    P P Изобарное расширение V V 1 V 2
  • При изобарном процессе (Р= const) :

P

P

Изобарное расширение

V

V 1

V 2

При изотермическом процессе (Т= const) : P 1 Изотермическое расширение 2 Р 2 V V 1 V 2
  • При изотермическом процессе (Т= const) :

P

1

Изотермическое расширение

2

Р 2

V

V 1

V 2

Геометрическое истолкование работы: Работа , совершаемая газом в процессе его расширения (или сжатия) при любом термодинамическом процессе,  численно равна площади под кривой , изображающей изменение состояния газа  на диаграмме (р, V).  P P 1 Р 1 P S 2 S Р 2 V V V 2 V 1 V 2 V 1

Геометрическое истолкование работы:

Работа , совершаемая газом в процессе его расширения (или сжатия) при любом термодинамическом процессе, численно равна площади под кривой , изображающей изменение состояния газа на диаграмме (р, V).

P

P

1

Р 1

P

S

2

S

Р 2

V

V

V 2

V 1

V 2

V 1

Количество теплоты – часть внутренней энергии, которую тело получает или теряет при теплопередаче Процесс формула Нагревание или охлаждение Кипение или конденсация С – удельная теплоёмкость вещества [ Дж/кг 0 К ], m – масса [ кг ], Δ T – изменение температуры [  0 K]. Плавление или кристаллизация r – удельная теплота парообразования [ Дж/кг ] Сгорание топлива λ - удельная теплота плавления вещества [ Дж/кг ] q – удельная теплота сгорания топлива [ Дж/кг ]

Количество теплоты – часть внутренней энергии, которую тело получает или теряет при теплопередаче

Процесс

формула

Нагревание или охлаждение

Кипение или конденсация

С – удельная теплоёмкость вещества [ Дж/кг 0 К ], m – масса [ кг ], Δ T – изменение температуры [ 0 K].

Плавление или кристаллизация

r – удельная теплота парообразования [ Дж/кг ]

Сгорание топлива

λ - удельная теплота плавления вещества [ Дж/кг ]

q – удельная теплота сгорания топлива [ Дж/кг ]

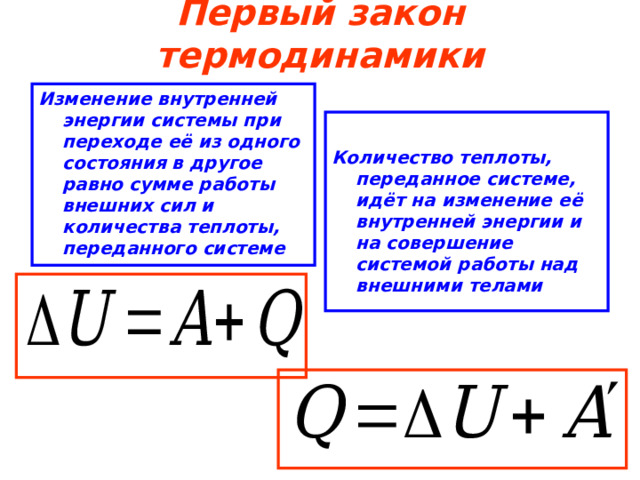

Первый закон термодинамики Изменение внутренней энергии системы при переходе её из одного состояния в другое равно сумме работы внешних сил и количества теплоты, переданного системе   Количество теплоты, переданное системе, идёт на изменение её внутренней энергии и на совершение системой работы над внешними телами

Первый закон термодинамики

Изменение внутренней энергии системы при переходе её из одного состояния в другое равно сумме работы внешних сил и количества теплоты, переданного системе

Количество теплоты, переданное системе, идёт на изменение её внутренней энергии и на совершение системой работы над внешними телами

Применение первого закона термодинамики к различным процессам Процесс Постоянный параметр Изохорный Изотермический Первый закон термодинамики V = const Т = const Δ U = Q Изобарный Q = A ' Р = const Адиабатный Q = const Q = Δ U + A' Δ U = -A'

Применение первого закона термодинамики к различным процессам

Процесс

Постоянный параметр

Изохорный

Изотермический

Первый закон термодинамики

V = const

Т = const

Δ U = Q

Изобарный

Q = A '

Р = const

Адиабатный

Q = const

Q = Δ U + A'

Δ U = -A'

 Тепловые двигатели – устройства, превращающие внутреннюю энергию топлива в механическую. Виды тепловых двигателей

Тепловые двигатели

устройства, превращающие внутреннюю энергию топлива в механическую.

Виды тепловых двигателей

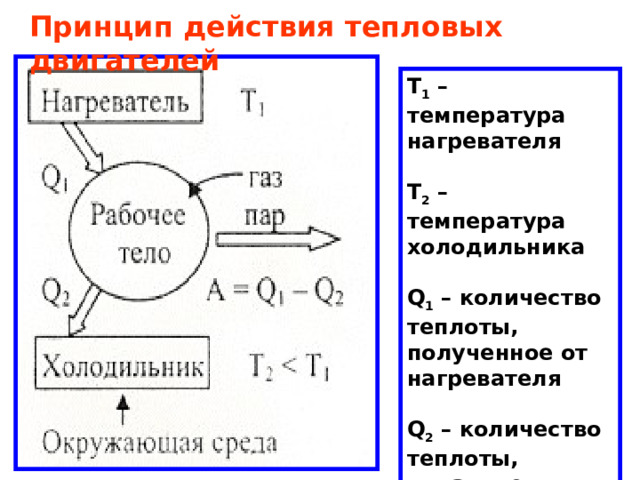

Принцип действия тепловых двигателей Т 1 – температура нагревателя  Т 2 – температура холодильника  Q 1 – количество теплоты, полученное от нагревателя  Q 2 – количество теплоты, отданное холодильнику

Принцип действия тепловых двигателей

Т 1 – температура нагревателя

Т 2 – температура холодильника

Q 1 – количество теплоты, полученное от нагревателя

Q 2 – количество теплоты, отданное холодильнику

Коэффициент полезного действия (КПД) теплового двигателя – отношение работы А ’ , совершаемой двигателем, к количеству теплоты, полученному от нагревателя:

Коэффициент полезного действия (КПД) теплового двигателя –

отношение работы А , совершаемой двигателем, к количеству теплоты, полученному от нагревателя:

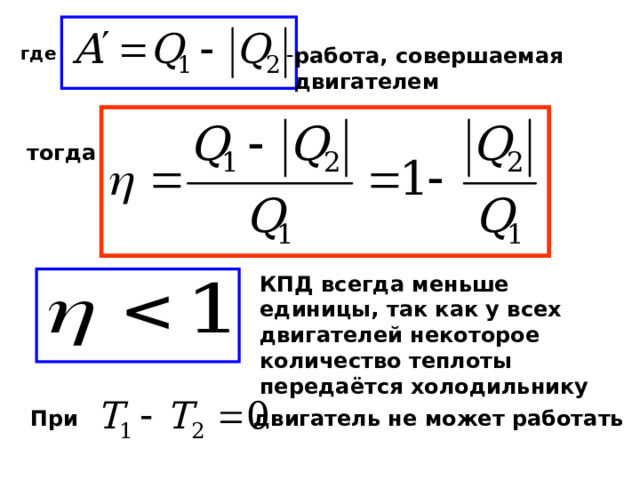

где работа, совершаемая  двигателем тогда КПД всегда меньше единицы, так как у всех двигателей некоторое количество теплоты передаётся холодильнику При двигатель не может работать

где

  • работа, совершаемая

двигателем

тогда

КПД всегда меньше единицы, так как у всех двигателей некоторое количество теплоты

передаётся холодильнику

При

двигатель не может работать

Максимальное значение КПД тепловых двигателей (цикл Карно):

Максимальное значение КПД

тепловых двигателей (цикл Карно):

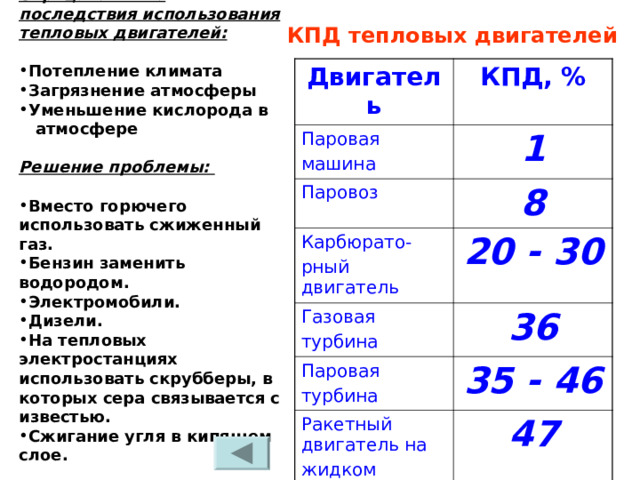

Отрицательные последствия использования тепловых двигателей:  Потепление климата Загрязнение атмосферы Уменьшение кислорода в атмосфере  Решение проблемы:  Вместо горючего использовать сжиженный газ. Бензин заменить водородом. Электромобили. Дизели. На тепловых электростанциях использовать скрубберы, в которых сера связывается с известью. Сжигание угля в кипящем слое.  КПД тепловых двигателей Двигатель КПД, % Паровая машина 1 Паровоз 8 Карбюрато- рный двигатель 20 - 30 Газовая турбина 36 Паровая турбина 35 - 46 Ракетный двигатель на жидком топливе 47

Отрицательные последствия использования тепловых двигателей:

  • Потепление климата
  • Загрязнение атмосферы
  • Уменьшение кислорода в атмосфере

Решение проблемы:

  • Вместо горючего использовать сжиженный газ.
  • Бензин заменить водородом.
  • Электромобили.
  • Дизели.
  • На тепловых электростанциях использовать скрубберы, в которых сера связывается с известью.
  • Сжигание угля в кипящем слое.

КПД тепловых двигателей

Двигатель

КПД, %

Паровая

машина

1

Паровоз

8

Карбюрато-

рный двигатель

20 - 30

Газовая

турбина

36

Паровая

турбина

35 - 46

Ракетный двигатель на

жидком топливе

47

Литература Мякишев Г.Я., Буховцев Б.Б.,Сотский Н.Н. Физика 10 класс. – М.: Просвещение, 2007. – 365 с. Касьянов В.А. Физика 10 класс. – М.: Дрофа, 2006. – 410 с. Волков В.А. Поурочные разработки по физике. 10 класс. – М: Вако, 2006. – 400 с. Касаткина И.Л., Ларцева Н.А., Шкиль Т.В. Репетитор по физике. В 2-х томах. Том 1. – Ростов-на-Дону: Феникс, 1995. – 863 с. www: fiz.1september.ru

Литература

  • Мякишев Г.Я., Буховцев Б.Б.,Сотский Н.Н. Физика 10 класс. – М.: Просвещение, 2007. – 365 с.
  • Касьянов В.А. Физика 10 класс. – М.: Дрофа, 2006. – 410 с.
  • Волков В.А. Поурочные разработки по физике. 10 класс. – М: Вако, 2006. – 400 с.
  • Касаткина И.Л., Ларцева Н.А., Шкиль Т.В. Репетитор по физике. В 2-х томах. Том 1. – Ростов-на-Дону: Феникс, 1995. – 863 с.
  • www: fiz.1september.ru
