Особенности механических видов сварки

Особенности механических видов сварки.

Механический класс сварки объединяет виды сварки, выполняемые давлением (механической энергией). Сущность сварки давлением заключается в пластическом деформировании кромок свариваемых деталей под действием нагрузки: давления взрывной волны, кувалды и т. д. Благодаря пластической деформации происходит процесс установления межатомных связей между соединяемыми частями. В результате образуется сварное соединение.

К этому классу относятся: холодная сварка, сварка трением, ультразвуковая, взрывом и т. д.

1. Сварка взрывом основана на воздействии направленных кратковременных сверхвысоких давлений энергии взрыва на свариваемые детали.

1

Н а основание устанавливают свариваемую пластину (рис. 1). Вторую свариваемую пластину помещают над первой на некотором расстоянии. На вторую пластину укладывают слоем одинаковой толщины заряд взрывчатого вещества. Заряд взрывают с помощью детонатора. Под воздействием взрывной волны верхняя пластина с большой скоростью ударяется в нижнюю пластину и сваривается с ней, образуя монолитное соединение. Сварное соединение является результатом диффузии.

Сварку взрывом используют при изготовлении заготовок биметалла, при плакировке (покрытии) поверхности конструкционных сталей металлами и сплавами с особыми физическими и химическими свойствами, а также при сварке деталей из разнородных металлов и сплавов. Сварка взрывом — самая быстрая сварка.

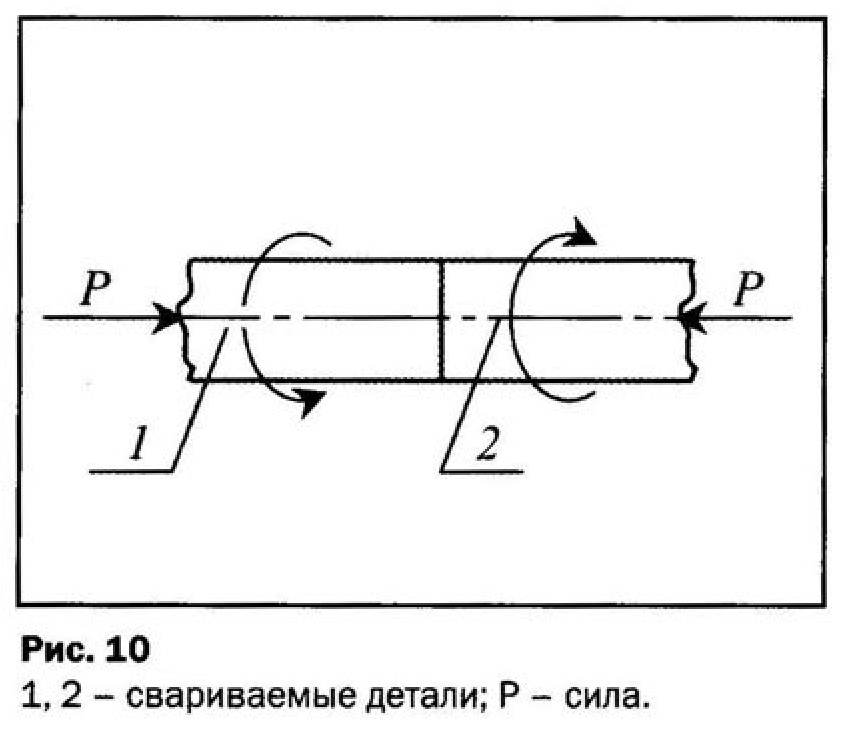

2. Сварка трением выполняется в твердом состоянии под воздействием тепла, возникающего при трении вращающихся поверхностей свариваемых деталей, с последующим их сжатием (рис. 2).

2

2

П рочное сварное соединение образуется в результате возникновения металлических связей между контактирующими поверхностями свариваемых деталей. Образованию этих связей препятствуют различные включения и пленки, покрывающие металлические поверхности. Они разрушаются при трении и вследствие значительной пластической деформации трущихся поверхностей удаляются из зоны в радиальном направлении.

Сваркой трением сваривают режущие инструменты (сверла, резцы, развертки), различные детали круглого сечения из стали, чугуна, цветных металлов и сплавов, разнородных металлов.

3. Холодная сварка металлов (ковка). Сущность этого вида сварки заключается в том, что при приложении большого давления к соединяемым элементам в месте их контакта происходит пластическая деформация, способствующая возникновению межатомных сил сцепления и приводящая к образованию металлических связей.

3

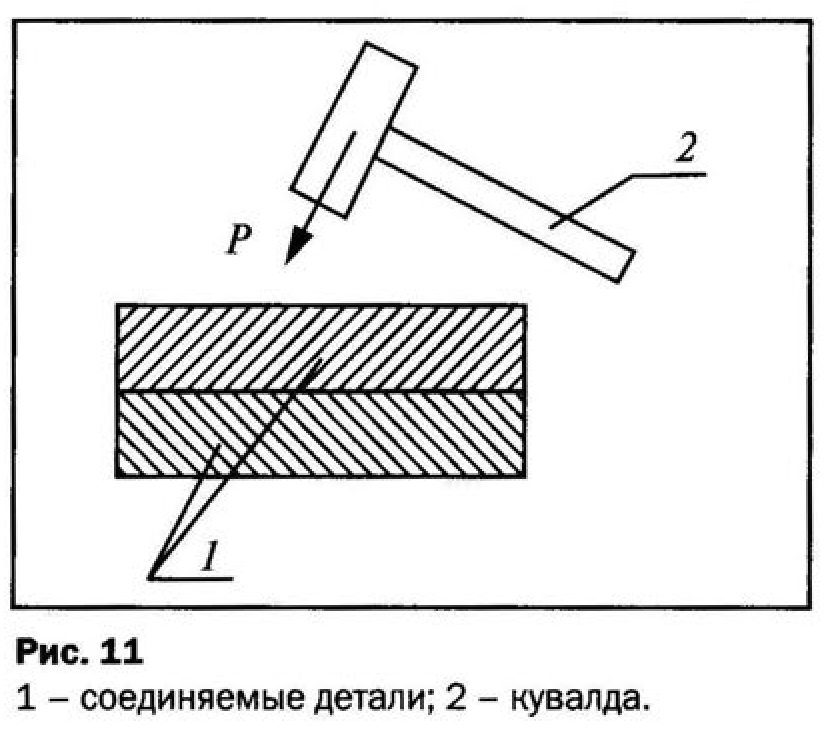

Сварка производится кувалдой (молотком) без нагрева (рис. 3). Поверхности, подлежащие сварке, предварительно очищают от загрязнений: обезжиривают, обрабатывают вращающейся проволочной щеткой или применяют шабрение. Соединения выполняют в виде отдельных точек или непрерывного шва.

Холодной сваркой сваривают пластичные металлы: медь, алюминий и его сплавы, свинец, олово, кадмий, титан.

Закрепляющий материал.

Заполните таблицу.

№	Название вида сварки	Описание процесса сварки	Способ защиты сварочной ванны	Степень механизации	Источник энергии
1	Холодная сварка
2	Сварка взрывом
3	Сварка трением

Ответьте на вопросы.

1. Какие виды сварки относятся к механическому классу?

____________________________________________________________________________________

1. В каких случаях используется сварка взрывом, трением и ковка?

____________________________________________________________________________________

3. В чем заключается сущность сварки давлением?

____________________________________________________________________________________

4. Определите, какие из перечисленных видов сварки относятся к механическому классу сварки:

а) аргонодуговая; б) сварка взрывом; в) сварка трением.

5. Сварка взрывом осуществляется под действием:

а) газового пламени; б) силы Р; в) электрической дуги.

6. Сварной шов при сварке трением защищается с помощью:

а) нет защиты; б) обмазки; в) флюса.

7. Источником энергии в холодной сварки является:

а) газовое пламя; б) сварочная дуга; в) давление к соединяемым элементам.

8. Степень механизации процесса ковки:

а) ручная; б) полуавтоматическая; в) автоматическая.

9. Определите, какие из перечисленных видов сварки относятся к механическому классу:

а) сварка взрывом; б) полуавтоматическая в среде защитных газов; в) сварка трением.

10. Сварка трением осуществляется под действием:

а) электрической дуги; б) силы; в) газового пламени.

11. Сварной шов при сварке взрывом защищается с помощью:

а) газовой защиты; б) нет защиты; в) флюса.

10. Источником энергии при сварке взрывом является:

а) газовое пламя; б) сверхвысокое давление; в) электрическая дуга.

11. Степень механизации процесса сварки взрывом:

а) ручная; б) полуавтоматическая; в) автоматическая.
