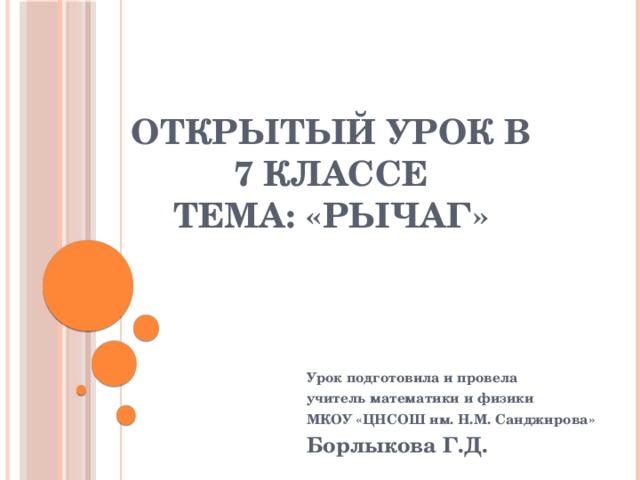

Открытый урок в 7 классе на тему "Рычаг"

Открытый урок в 7 классе тема: «Рычаг»

Урок подготовила и провела

учитель математики и физики

МКОУ «ЦНСОШ им. Н.М. Санджирова»

Борлыкова Г.Д.

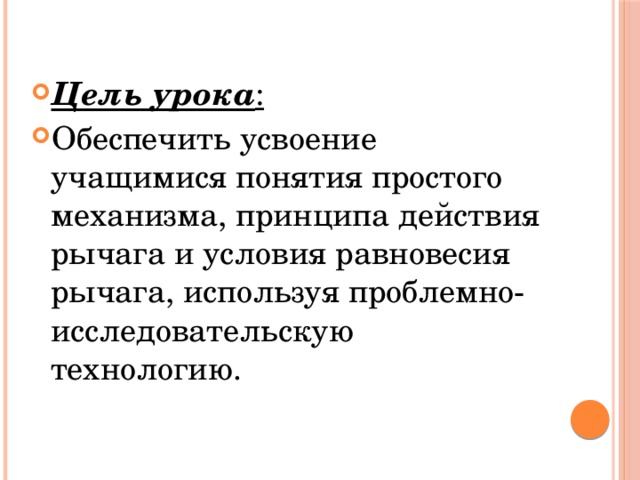

• Цель урока :
• Обеспечить усвоение учащимися понятия простого механизма, принципа действия рычага и условия равновесия рычага, используя проблемно-исследовательскую технологию.

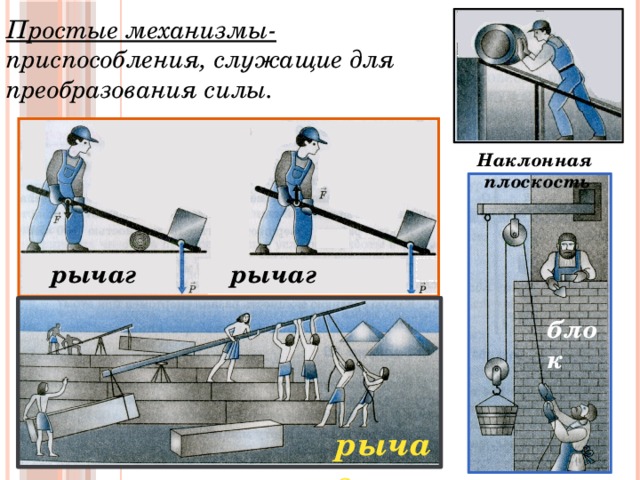

Простые механизмы- приспособления, служащие для преобразования силы.

Наклонная плоскость

рычаг

рычаг

блок

рычаг

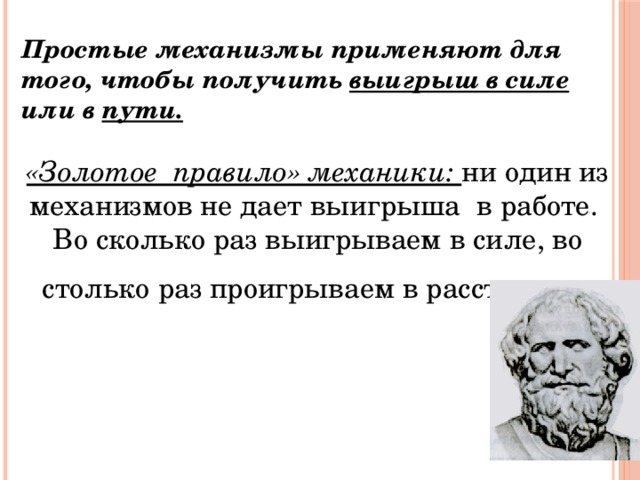

Простые механизмы применяют для того, чтобы получить выигрыш в силе или в пути.

«Золотое правило» механики: ни один из механизмов не дает выигрыша в работе.

Во сколько раз выигрываем в силе, во столько раз проигрываем в расстоянии .

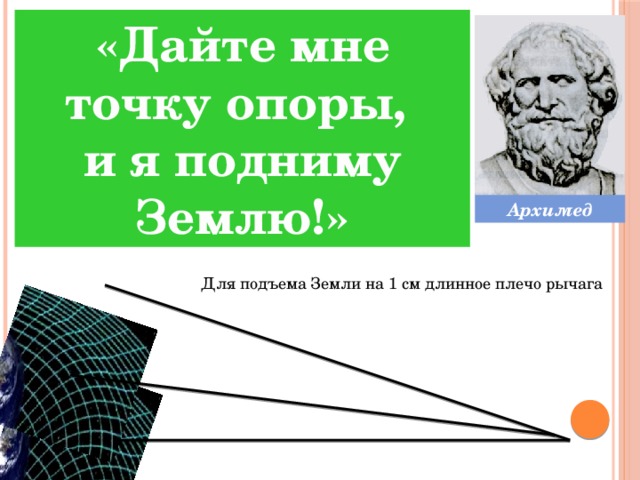

«Дайте мне точку опоры,

и я подниму Землю!»

Архимед

Для подъема Земли на 1 см длинное плечо рычага

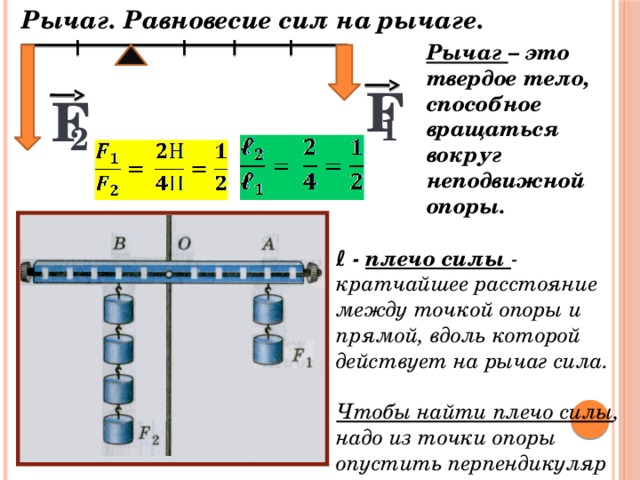

Рычаг. Равновесие сил на рычаге.

Рычаг – это твердое тело, способное вращаться вокруг неподвижной опоры.

F

F

1

2

ℓ - плечо силы - кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила.

Чтобы найти плечо силы , надо из точки опоры опустить перпендикуляр на линию действия силы.

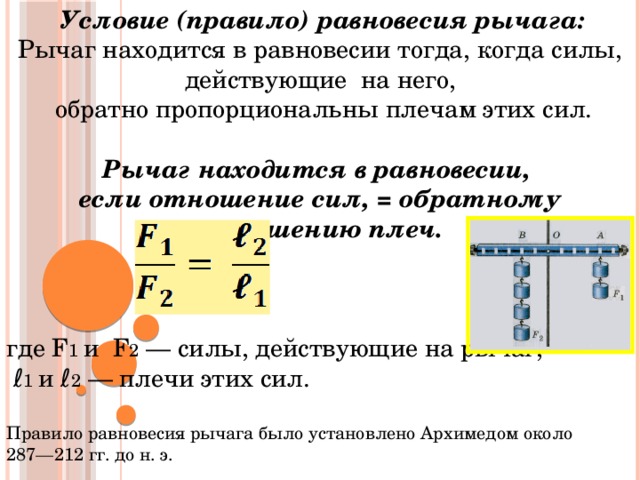

Условие (правило) равновесия рычага:

Рычаг находится в равновесии тогда, когда силы, действующие на него,

обратно пропорциональны плечам этих сил.

Рычаг находится в равновесии,

если отношение сил, = обратному отношению плеч.

где F 1 и F 2 — силы, действующие на рычаг,

ℓ 1 и ℓ 2 — плечи этих сил.

Правило равновесия рычага было установлено Архимедом около

287—212 гг. до н. э.

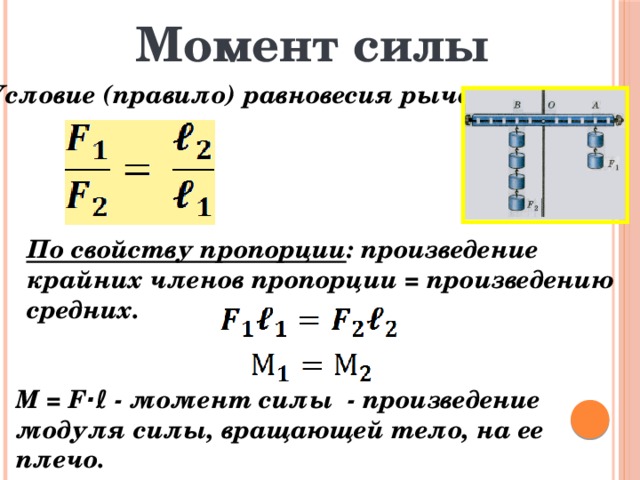

Момент силы

Условие (правило) равновесия рычага:

По свойству пропорции : произведение крайних членов пропорции = произведению средних.

М = F · ℓ - момент силы - произведение модуля силы, вращающей тело, на ее плечо.

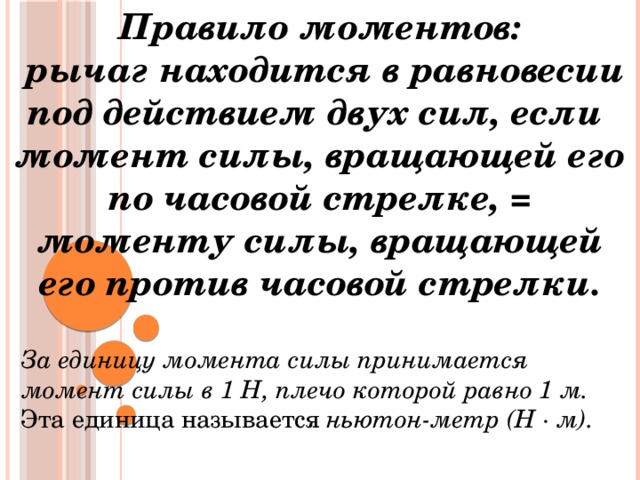

Правило моментов:

рычаг находится в равновесии под действием двух сил, если момент силы, вращающей его по часовой стрелке, = моменту силы, вращающей его против часовой стрелки.

За единицу момента силы принимается момент силы в 1 Н, плечо которой равно 1 м.

Эта единица называется ньютон-метр (Н ∙ м).

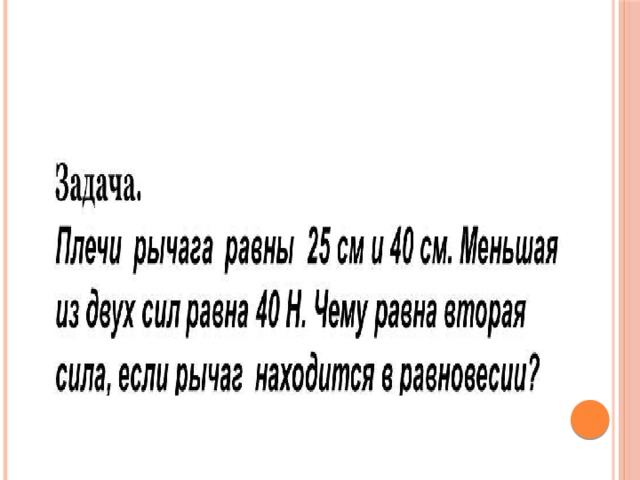

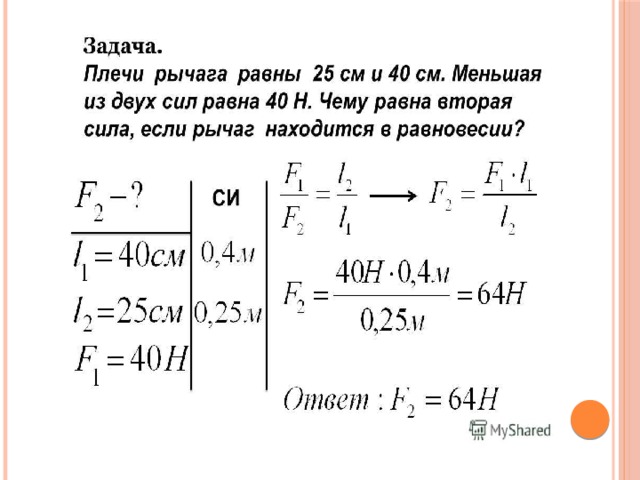

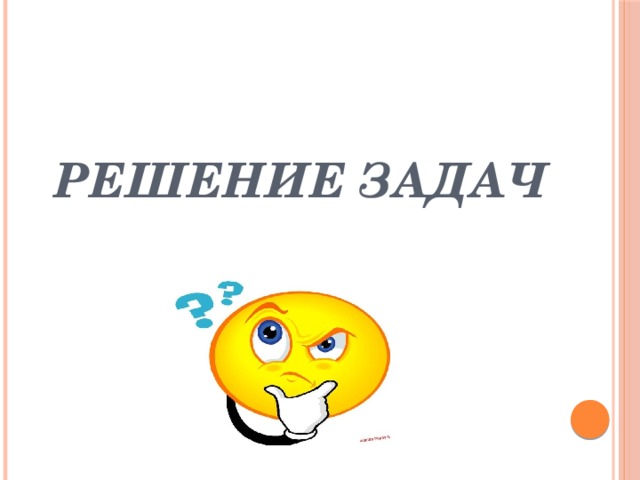

Решение задач

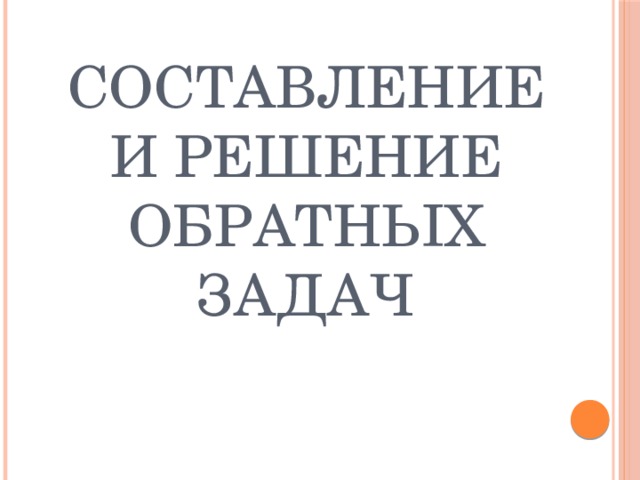

Составление и решение обратных задач

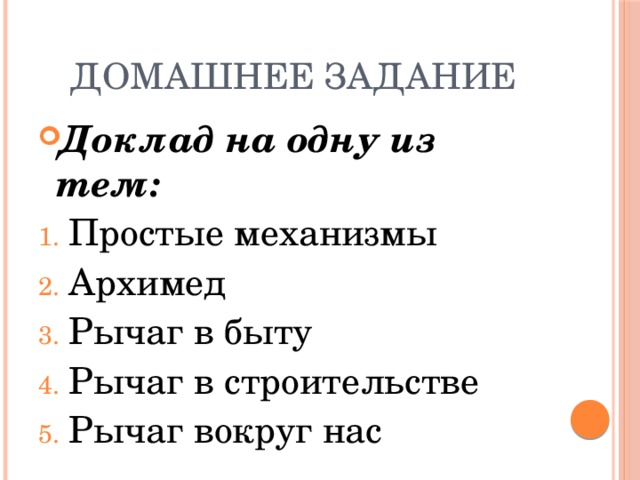

Домашнее задание

• Доклад на одну из тем:

• Простые механизмы
• Архимед
• Рычаг в быту
• Рычаг в строительстве
• Рычаг вокруг нас
