Параллельное соединение проводников.

Категория: Физика

Нажмите, чтобы узнать подробности

Познакомить учащихся с последовательным соединением проводников

Просмотр содержимого документа
«Параллельное соединение проводников.»

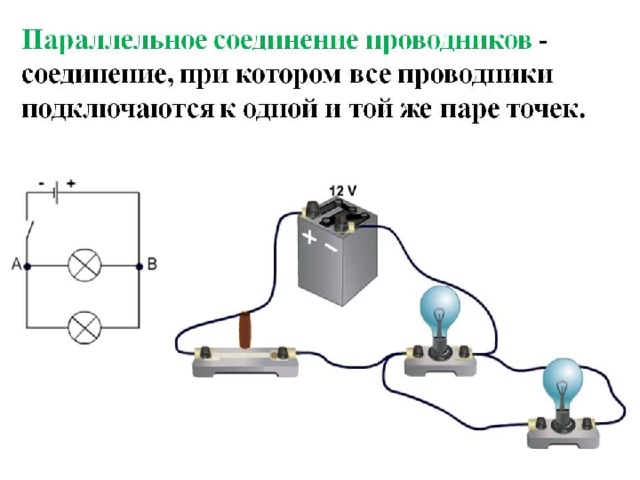

Параллельное соединение проводников

Параллельное соединение проводников

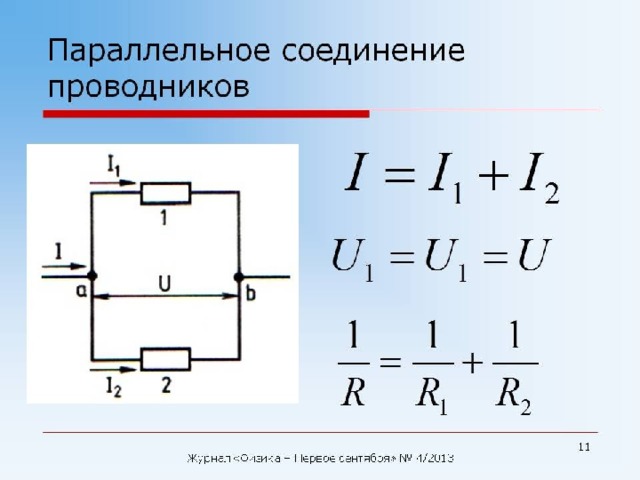

 Общие сведения о параллельном соединении проводников    Параллельным соединением проводников называется такое соединение, при котором начала и концы проводников соединяются вместе. На схеме такое соединение обозначается следующим образом (рис. 1):  На рисунке изображены три резистора (прибор, основанный на сопротивлении проводника) с сопротивлениями R1, R2, R3. Как видим, начала этих проводников соединены в точке А, концы – в точке Б , а расположены они параллельно друг другу. Также в цепи может быть большее количество параллельно соединенных проводников.

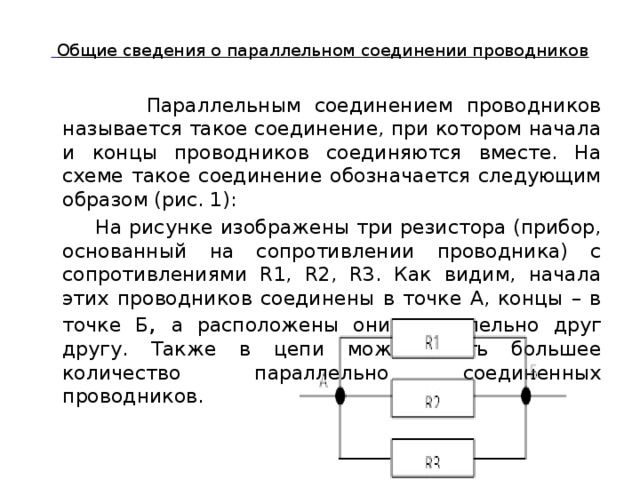

Общие сведения о параллельном соединении проводников

Параллельным соединением проводников называется такое соединение, при котором начала и концы проводников соединяются вместе. На схеме такое соединение обозначается следующим образом (рис. 1):

На рисунке изображены три резистора (прибор, основанный на сопротивлении проводника) с сопротивлениями R1, R2, R3. Как видим, начала этих проводников соединены в точке А, концы – в точке Б , а расположены они параллельно друг другу. Также в цепи может быть большее количество параллельно соединенных проводников.

2. Сила тока в цепи при параллельном соединении   Рис. 2. Схема для исследования силы тока при  параллельном соединении проводников  В качестве элементов цепи мы взяли две лампы (1а, 1б). Они также имеют свое сопротивление, поэтому мы их можем рассматривать наравне с резисторами. Эти две лампы соединены параллельно, соединяются они в точках А и Б. К каждой лампе подсоединен свой амперметр: соответственно, А 1  и А 2 . Также есть амперметр А 3 , который измеряет силу тока во всей цепи. В цепь еще входит источник питания (3) и ключ (4).

2. Сила тока в цепи при параллельном соединении

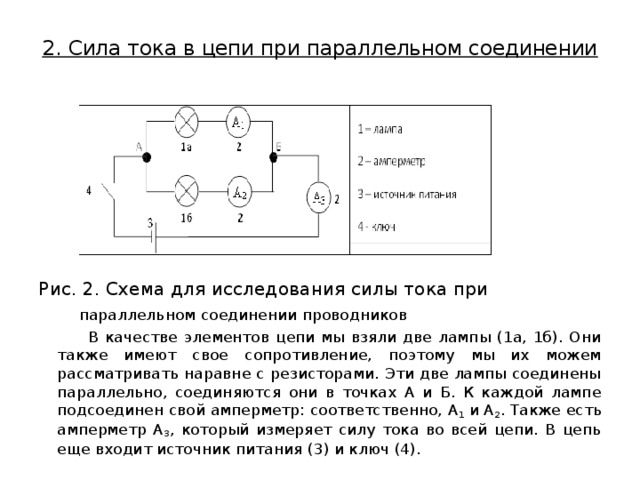

Рис. 2. Схема для исследования силы тока при

параллельном соединении проводников

В качестве элементов цепи мы взяли две лампы (1а, 1б). Они также имеют свое сопротивление, поэтому мы их можем рассматривать наравне с резисторами. Эти две лампы соединены параллельно, соединяются они в точках А и Б. К каждой лампе подсоединен свой амперметр: соответственно, А 1  и А 2 . Также есть амперметр А 3 , который измеряет силу тока во всей цепи. В цепь еще входит источник питания (3) и ключ (4).

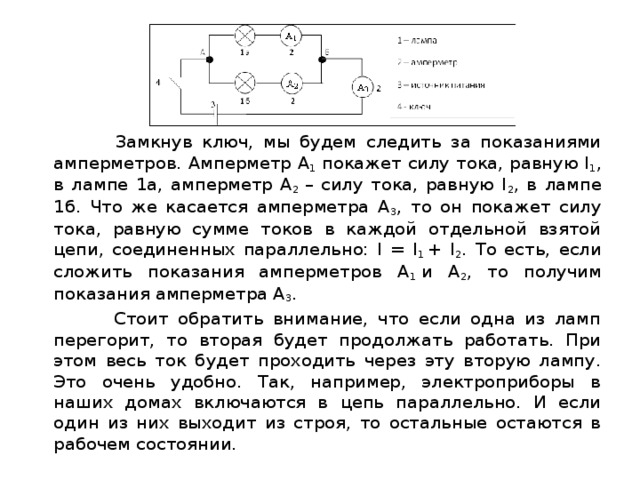

 Замкнув ключ, мы будем следить за показаниями амперметров. Амперметр А 1  покажет силу тока, равную I 1 , в лампе 1а, амперметр А 2  – cилу тока, равную I 2 , в лампе 1б. Что же касается амперметра А 3 , то он покажет силу тока, равную сумме токов в каждой отдельной взятой цепи, соединенных параллельно: I = I 1  + I 2 . То есть, если сложить показания амперметров А 1  и А 2 , то получим показания амперметра А 3 .  Стоит обратить внимание, что если одна из ламп перегорит, то вторая будет продолжать работать. При этом весь ток будет проходить через эту вторую лампу. Это очень удобно. Так, например, электроприборы в наших домах включаются в цепь параллельно. И если один из них выходит из строя, то остальные остаются в рабочем состоянии.

Замкнув ключ, мы будем следить за показаниями амперметров. Амперметр А 1  покажет силу тока, равную I 1 , в лампе 1а, амперметр А 2  – cилу тока, равную I 2 , в лампе 1б. Что же касается амперметра А 3 , то он покажет силу тока, равную сумме токов в каждой отдельной взятой цепи, соединенных параллельно: I = I 1  + I 2 . То есть, если сложить показания амперметров А 1  и А 2 , то получим показания амперметра А 3 .

Стоит обратить внимание, что если одна из ламп перегорит, то вторая будет продолжать работать. При этом весь ток будет проходить через эту вторую лампу. Это очень удобно. Так, например, электроприборы в наших домах включаются в цепь параллельно. И если один из них выходит из строя, то остальные остаются в рабочем состоянии.

3. Эквивалентное сопротивление при параллельном соединении    Рис. 3. Схема для нахождения эквивалентного сопротивления при параллельном соединении  На схеме рис. 3 мы оставили один амперметр (2), но добавили в электрическую цепь вольтметр (5) для измерения напряжения. Точки А и Б являются общими и для первой (1а), и для второй лампы (1б), а значит, вольтметр измеряет напряжение на каждой из этих ламп (U 1  и U 2 ) и во всей цепи (U). Тогда U = U 1  = U 2 .  Эквивалентным сопротивлением называется сопротивление, которое может заменить все элементы, входящие в данную цепь. Посмотрим, чему же оно будет равно при параллельном соединении. Из закона Ома   можно получить, что:

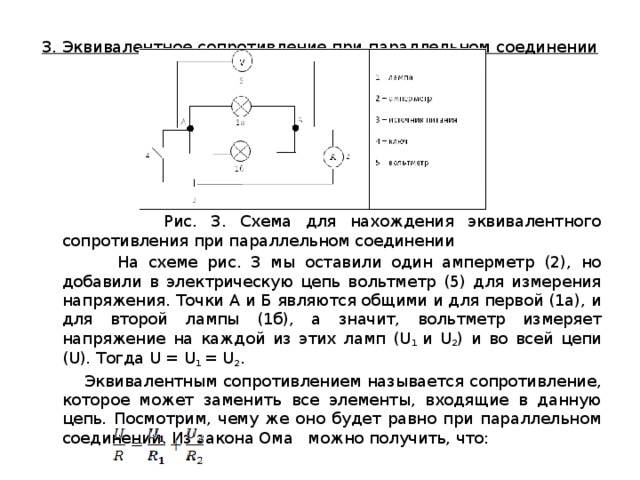

3. Эквивалентное сопротивление при параллельном соединении

Рис. 3. Схема для нахождения эквивалентного сопротивления при параллельном соединении

На схеме рис. 3 мы оставили один амперметр (2), но добавили в электрическую цепь вольтметр (5) для измерения напряжения. Точки А и Б являются общими и для первой (1а), и для второй лампы (1б), а значит, вольтметр измеряет напряжение на каждой из этих ламп (U 1  и U 2 ) и во всей цепи (U). Тогда U = U 1  = U 2 .

Эквивалентным сопротивлением называется сопротивление, которое может заменить все элементы, входящие в данную цепь. Посмотрим, чему же оно будет равно при параллельном соединении. Из закона Ома   можно получить, что:

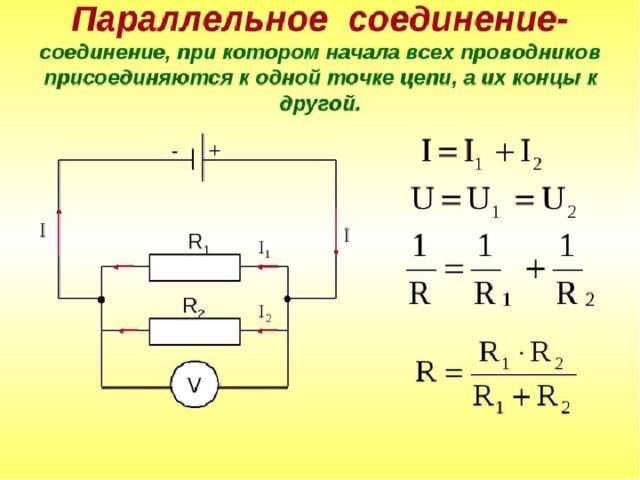

 В данной формуле R – эквивалентное сопротивление, R 1  и R 2  – сопротивление каждой лампочки, U = U 1  = U 2  – напряжение, которое показывает вольтметр (5). При этом мы используем то, что сумма токов в каждой отдельной цепи равна общей силе тока (I = I 1  + I 2 ). Отсюда можно получить формулу для эквивалентного сопротивления:

В данной формуле R – эквивалентное сопротивление, R 1  и R 2  – сопротивление каждой лампочки, U = U 1  = U 2  – напряжение, которое показывает вольтметр (5). При этом мы используем то, что сумма токов в каждой отдельной цепи равна общей силе тока (I = I 1  + I 2 ). Отсюда можно получить формулу для эквивалентного сопротивления:

 Если в цепи будет больше элементов, соединенных параллельно, то и слагаемых будет больше. Тогда придется вспомнить, как работать с простыми дробями.  Стоить отметить, что при параллельном соединении эквивалентное сопротивление будет достаточно малым. Соответственно, сила тока будет достаточно большой. Это стоит учитывать при включении в розетки большого количества электрических приборов. Ведь тогда сила тока возрастет, что может привести к перегреванию проводов и пожарам.

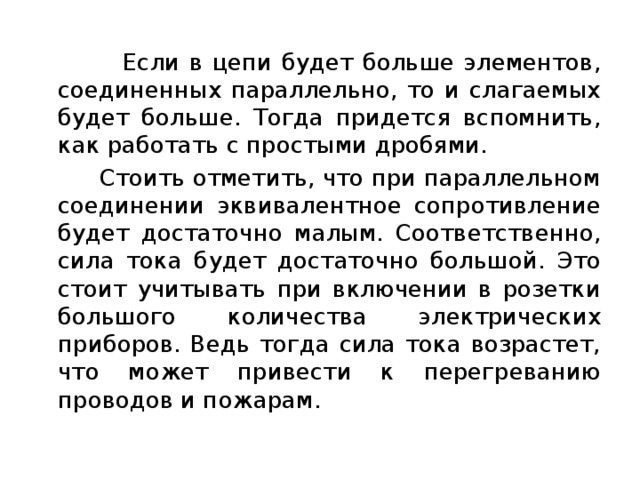

Если в цепи будет больше элементов, соединенных параллельно, то и слагаемых будет больше. Тогда придется вспомнить, как работать с простыми дробями.

Стоить отметить, что при параллельном соединении эквивалентное сопротивление будет достаточно малым. Соответственно, сила тока будет достаточно большой. Это стоит учитывать при включении в розетки большого количества электрических приборов. Ведь тогда сила тока возрастет, что может привести к перегреванию проводов и пожарам.

Список литературы   Генденштейн Л.Э, Кайдалов А.Б., Кожевников В.Б. Физика 8 / Под ред. Орлова В.А., Ройзена И.И. – М.: Мнемозина. Перышкин А.В. Физика 8. – М.: Дрофа, 2010. Фадеева А.А., Засов А.В., Киселев Д.Ф. Физика 8. – М.: Просвещение.

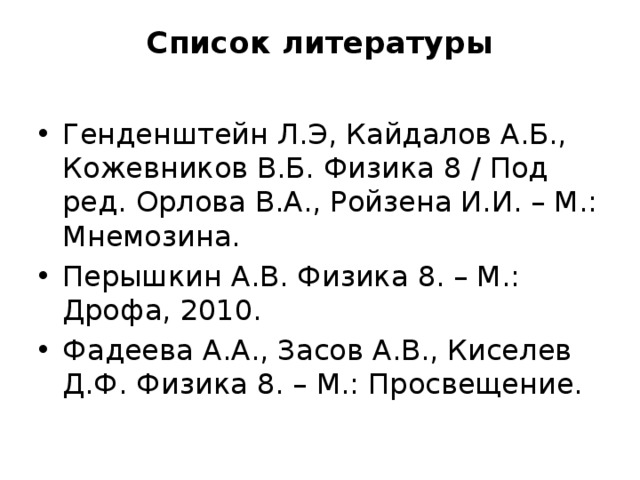

Список литературы

  • Генденштейн Л.Э, Кайдалов А.Б., Кожевников В.Б. Физика 8 / Под ред. Орлова В.А., Ройзена И.И. – М.: Мнемозина.
  • Перышкин А.В. Физика 8. – М.: Дрофа, 2010.
  • Фадеева А.А., Засов А.В., Киселев Д.Ф. Физика 8. – М.: Просвещение.
Дополнительные рекомендованные ссылки на ресурсы сети Интернет   Физика ( Источник ). Сверхзадача ( Источник ). Интернет-портал Nado5.ru ( Источник ).

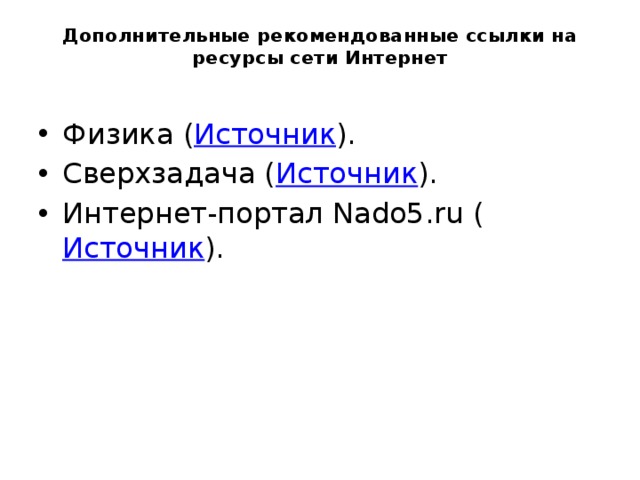

Дополнительные рекомендованные ссылки на ресурсы сети Интернет

  • Физика ( Источник ).
  • Сверхзадача ( Источник ).
  • Интернет-портал Nado5.ru ( Источник ).

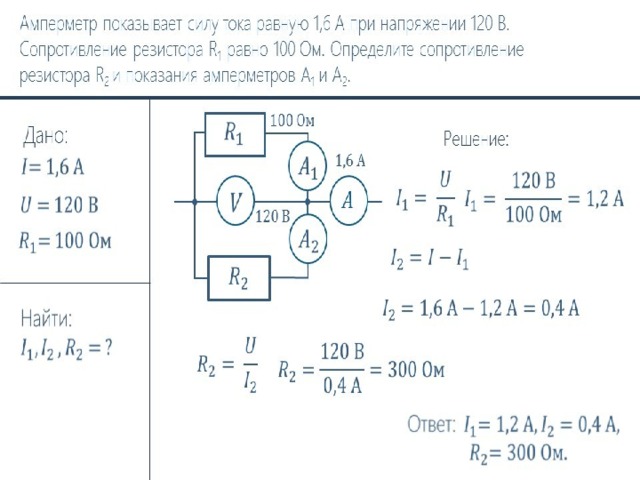

Домашнее задание   Стр. 114–117: вопросы № 1–6. Перышкин А.В. Физика 8. – М.: Дрофа, 2010. Могут ли быть параллельно соединены более трех проводников? Что случится, если одна из двух ламп, которые соединены параллельно, перегорит? Если к любой цепи параллельно подключить еще один проводник, всегда ли её эквивалентное сопротивление будет уменьшаться?

Домашнее задание

  • Стр. 114–117: вопросы № 1–6. Перышкин А.В. Физика 8. – М.: Дрофа, 2010.
  • Могут ли быть параллельно соединены более трех проводников?
  • Что случится, если одна из двух ламп, которые соединены параллельно, перегорит?
  • Если к любой цепи параллельно подключить еще один проводник, всегда ли её эквивалентное сопротивление будет уменьшаться?
