Подготовка инструментов ,приспособлений и заготовок.

ФКП ОУ №57 Петровский АН Подготовка инструментов, приспособлений, заготовок

Состав ручного и электрифицированного инструмента слесаря:

При выполнении слесарных работ пользуются разнообразными инструментами и приспособлениями.

На верстаке устанавливают тиски.

Слесарные тиски (рис.1,2,3,4,)  представляют собой зажимные приспособления для удержания обрабатываемой детали в нужном положении. В зависимости от характера работы применяют стуловые, параллельные и ручные тиски.

Рабочий инструмент слесаря подразделяется на ручной и механизированный.

Типовой набор  ручного инструмента :

а) режущие инструменты – зубила, крейцмейсель, набор напильников, ножовка, ножницы по металлу, шаберы, спиральные сверла, зенкеры, цилиндрические и конические развертки, круглые плашки, метчики, абразивные бруски и др. (рис. 5);

Вспомогательные инструменты (рис 6)   а – слесарный молоток; б – рихтовальный молоток; в – кернер; г – чертилка; д – разметочный циркуль; е – плашкодержатель; ж – вороток для метчиков

Слесарно-сборочные инструменты (рис7) :  а – отвертки;  б – гаечные ключи; в – плоскогубцы; г – бородок

Стуловые тиски  (рис. 1) предназначены для выполнения тяжелых работ, связанных с большими ударными нагрузками (например, рубка, клепка, гибка металла), и имеют весьма ограниченную область применения.

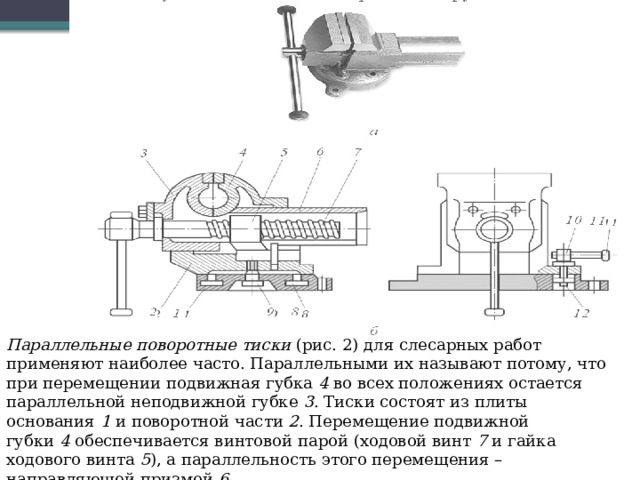

Параллельные поворотные тиски  (рис. 2) для слесарных работ применяют наиболее часто. Параллельными их называют потому, что при перемещении подвижная губка  4  во всех положениях остается параллельной неподвижной губке  3 . Тиски состоят из плиты основания  1  и поворотной части  2 . Перемещение подвижной губки  4  обеспечивается винтовой парой (ходовой винт  7  и гайка ходового винта  5 ), а параллельность этого перемещения – направляющей призмой  6

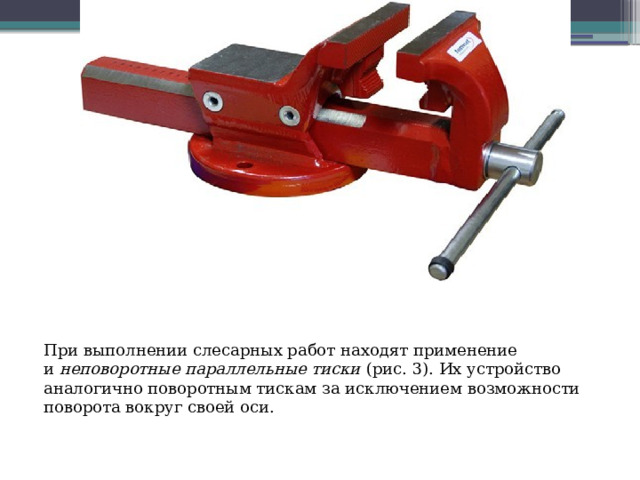

При выполнении слесарных работ находят применение и  неповоротные параллельные тиски  (рис. 3). Их устройство аналогично поворотным тискам за исключением возможности поворота вокруг своей оси.

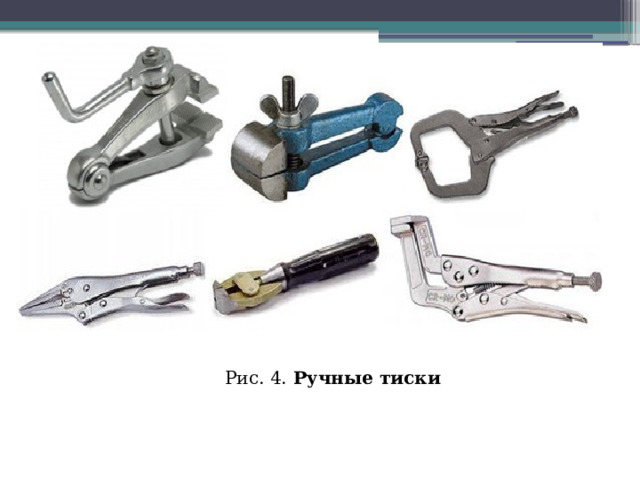

Рис. 4.  Ручные тиски

Режущие инструменты:  а – зубило;  б – крейцмейсель; в – напильники; г – ножовка; д – шабер; е – спиральные сверла; ж – развертка; з – плашка; и – метчик; к – абразивный брусок; л – ножницы по металлу; м – зенкер

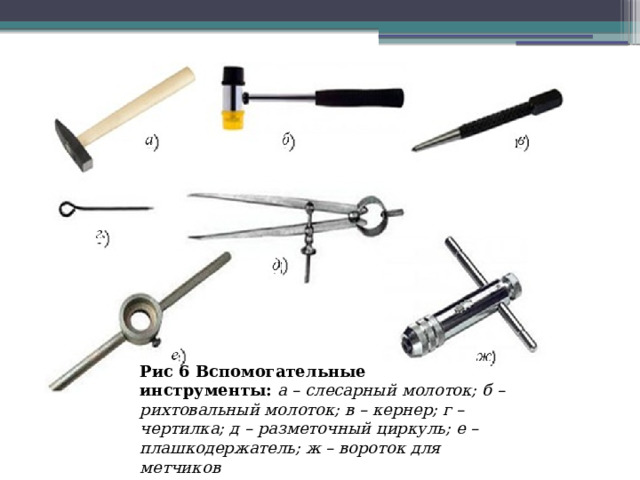

Рис 6 Вспомогательные инструменты:  а – слесарный молоток; б – рихтовальный молоток; в – кернер; г – чертилка; д – разметочный циркуль; е – плашкодержатель; ж – вороток для метчиков

Рис. 7.  Слесарно-сборочные инструменты:  а – отвертки;  б – гаечные ключи; в – плоскогубцы; г – бородок

Электрифицированный инструмент  —механизированный инструмент, у которого приводным двигателем является электродвигатель. В литературе за электрифицированным инструментом закрепилось название электроинструмен.

Электрический инструмент обычно состоит из корпуса и размещённого в нём электродвигателя (в ряде случаев - и/или нагревательного элемента, например, строительных фенов, паяльников) и других узлов (например, преобразующих вращательное движение в возвратно-поступательное).  Ротор электродвигателя  непосредственно, или через редукторные  шестерни , или через  ремённую передачу , или через  цепную передачу  приводит во вращение  шпиндель , в котором закреплён рабочий орган машины. В очень редких случаях подвижным является статор, а ротор жёстко крепится к корпусу (старые модели рубанков). В некоторых случаях рабочий орган соединён с электродвигателем  гибким валом .

Подразделяют на ручной и стационарный или станок

Ручной инструмент для сверления

Дрели.Шуруповерты, Перфораторы.

Ручной инструмент для резки

УШМ. Электропилы. электроножници. Лобзики

Ручной инструмент для сверления

Ручной инструмент для резки
