Полуоси автомобиля

ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей

Тема. Полуоси Занятие № 79

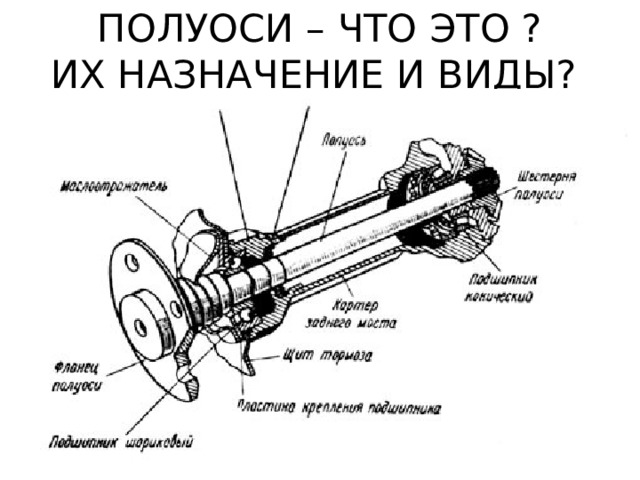

ПОЛУОСИ – ЧТО ЭТО ? ИХ НАЗНАЧЕНИЕ И ВИДЫ?

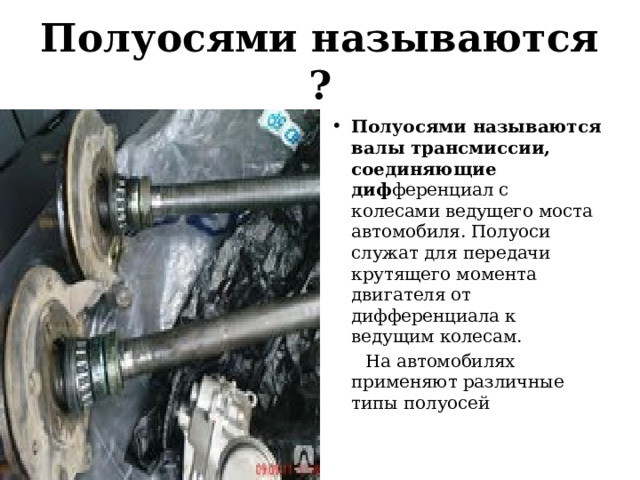

Полуосями называются ?

• Полуосями называются валы трансмиссии, соединяющие диф ференциал с колесами ведущего моста автомобиля. Полуоси служат для передачи крутящего момента двигателя от дифференциала к ведущим колесам.

На автомобилях применяют различные типы полуосей

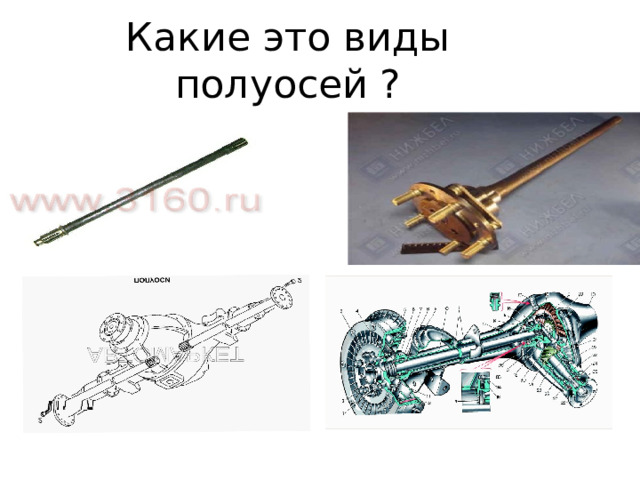

Какие это виды полуосей ?

Полуоси делятся по конструкции

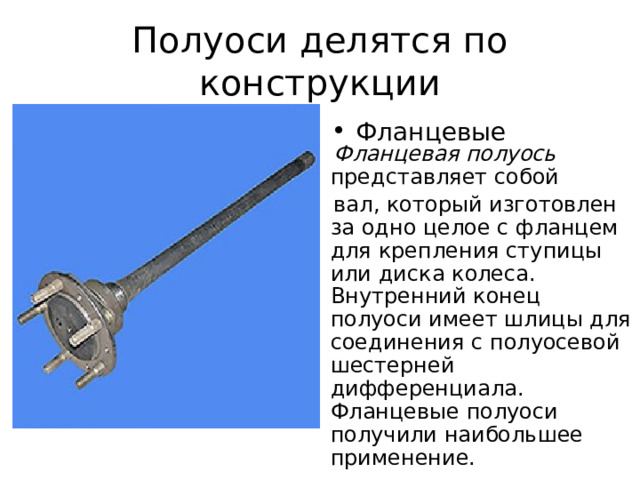

• Фланцевые

Фланцевая полуось представляет собой

вал, который изготовлен за одно целое с фланцем для крепления ступицы или диска колеса. Внутренний конец полуоси имеет шлицы для соединения с полуосевой шестерней дифференциала. Фланцевые полуоси получили наибольшее применение.

Бесфланцевая полуось

Бесфланцевая полуось представляет собой вал,

наружный и внутренний концы которого имеют шлицы. Наружный шлицевой конец предназначен для установки фланца крепления полуоси со ступицей колеса, а внутренний конец — для

связи с полуосевой шестерней дифференциала .

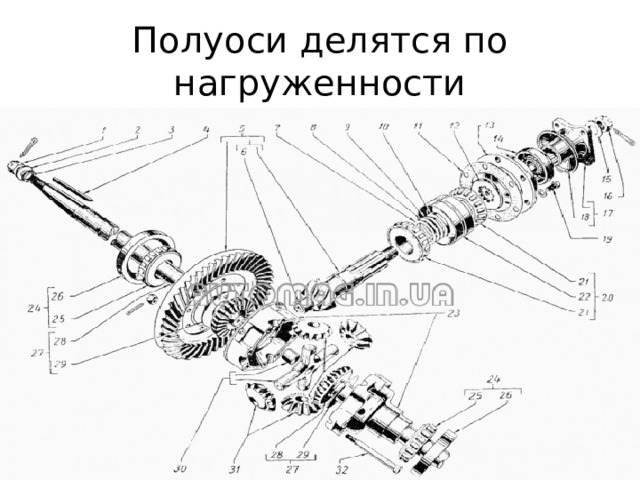

Полуоси делятся по нагруженности

Полуразгруженная полуось

Полуразгруженная полуось наружным концом опирается на подшипник , установленный в балке заднего моста. Полуось не только передает крутящий момент на ведущее колесо и работает на скручивание, но и воспринимает изгибающие моменты в вертикальной и горизонтальной плоскостях от сил, действующих на ведущее колесо при движении автомобиля. Полуразгруженные полуоси применяют в задних ведущих мостах легковых автомобилей и грузовых автомобилей малой грузоподъемности.

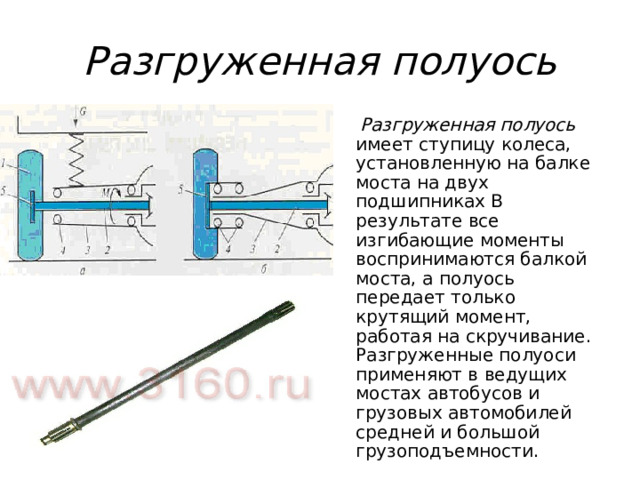

Разгруженная полуось

Разгруженная полуось имеет ступицу колеса, установленную на балке моста на двух подшипниках В результате все изгибающие моменты воспринимаются балкой моста, а полуось передает только крутящий момент, работая на скручивание. Разгруженные полуоси применяют в ведущих мостах автобусов и грузовых автомобилей средней и большой грузоподъемности.

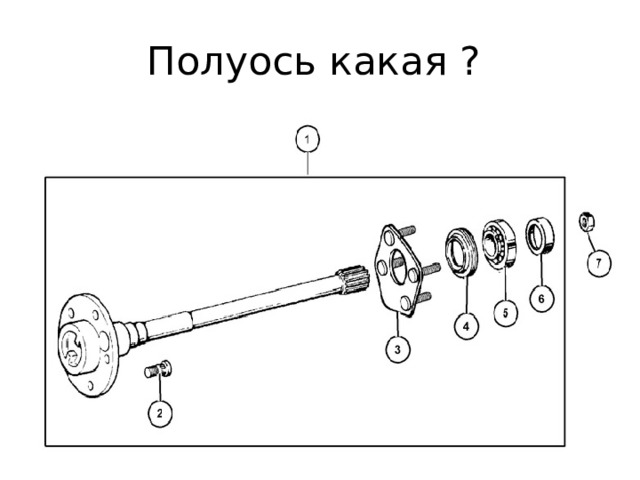

Полуось какая ?

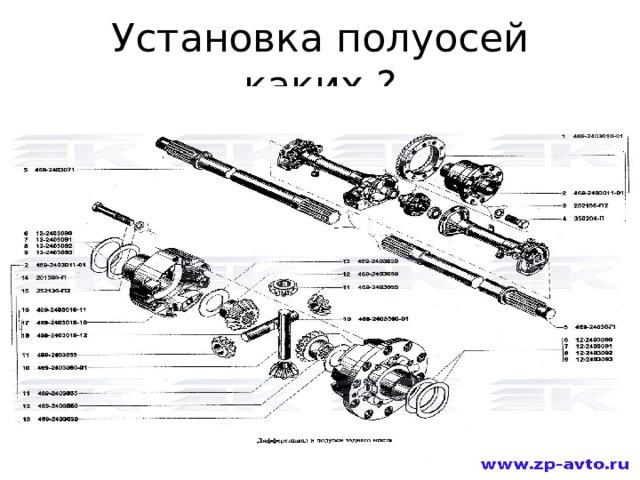

Установка полуосей каких ?

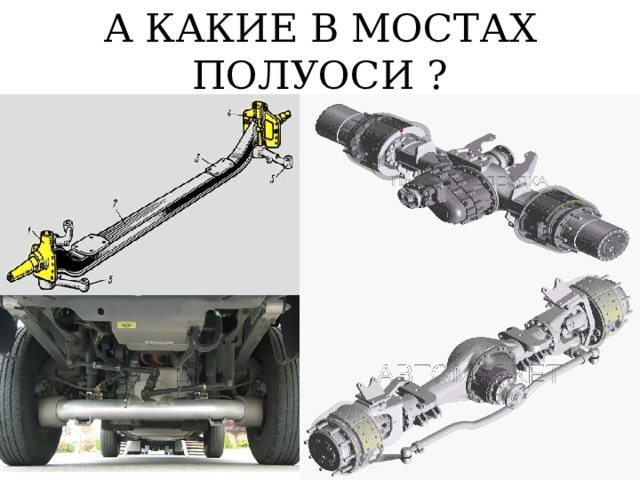

А КАКИЕ В МОСТАХ ПОЛУОСИ ?
