Раздел 3: «3D-моделирование, прототипирование, макетирование»

Разработал : учитель труда (технологии)

Мельникова .Т . Ф

Понятие о макетировании

Процесс создания визуальных, объёмных композиций будущего строения, сооружения, конструкции.

Типы макетов

• Архитектурные . Позволяют наглядно представить здание, фасад, внутреннюю планировку или даже целый комплекс.
• Градостроительные . Демонстрируют территорию, кварталы, улицы, зоны застройки. Используются в урбанистике, девелопменте и при планировании жилых районов.
• Концептуальные . Это макет-идея, макет-образ, макет-форма. Используются для презентации идеи на раннем этапе.
• Промышленные . Демонстрируют производственные объекты, цеха, оборудование.
• Ландшафтные . Показывают не только положение строений, но и размещение растений и декоративных элементов ландшафта.
• Театральные . Дают возможность представить будущее оформление спектакля на сцене, понять, насколько оно удобно

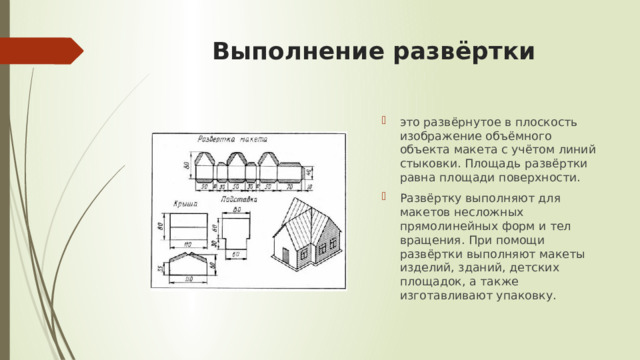

Выполнение развёртки

• это развёрнутое в плоскость изображение объёмного объекта макета с учётом линий стыковки. Площадь развёртки равна площади поверхности.
• Развёртку выполняют для макетов несложных прямолинейных форм и тел вращения. При помощи развёртки выполняют макеты изделий, зданий, детских площадок, а также изготавливают упаковку.

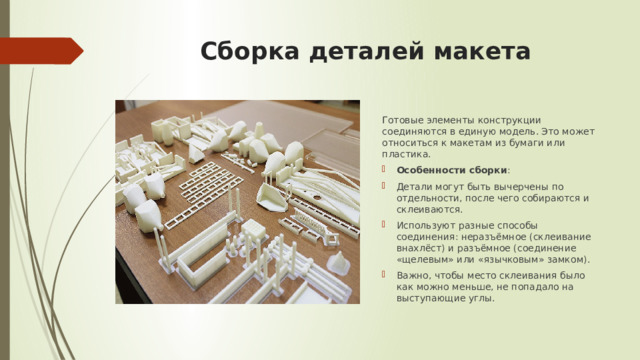

Сборка деталей макета

Готовые элементы конструкции соединяются в единую модель. Это может относиться к макетам из бумаги или пластика.

• Особенности сборки :
• Детали могут быть вычерчены по отдельности, после чего собираются и склеиваются.
• Используют разные способы соединения: неразъёмное (склеивание внахлёст) и разъёмное (соединение «щелевым» или «язычковым» замком).
• Важно, чтобы место склеивания было как можно меньше, не попадало на выступающие углы.

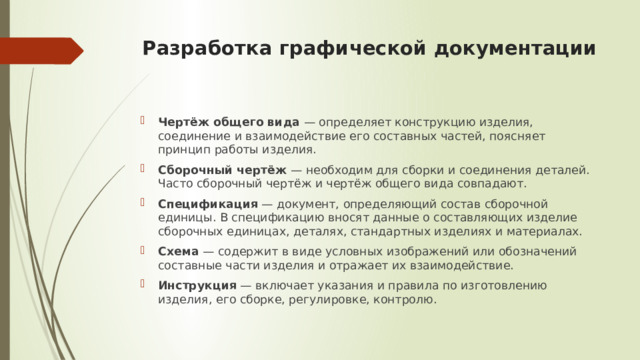

Разработка графической документации

• Чертёж общего вида  — определяет конструкцию изделия, соединение и взаимодействие его составных частей, поясняет принцип работы изделия.
• Сборочный чертёж  — необходим для сборки и соединения деталей. Часто сборочный чертёж и чертёж общего вида совпадают.
• Спецификация  — документ, определяющий состав сборочной единицы. В спецификацию вносят данные о составляющих изделие сборочных единицах, деталях, стандартных изделиях и материалах.
• Схема  — содержит в виде условных изображений или обозначений составные части изделия и отражает их взаимодействие.
• Инструкция  — включает указания и правила по изготовлению изделия, его сборке, регулировке, контролю.
