Цели урока:

• познакомить учащихся с последовательным и параллельным соединениями проводников;

• познакомить учащихся с закономерностями, существующими в цепи с последовательным и параллельным соединениями проводников;

• развивать способности учащихся анализировать, сравнивать, делать выводы.

• развивать умение решать задачи.

Наглядные пособия и оборудование:

• презентация (приложение);

• мультимедийный проектор;

• цепи с последовательно и параллельно соединёнными лампочками.

План урока:

1. Вводная часть. Сообщение учителя.

2. Актуализация знаний. Фронтальный опрос.

3. Последовательное и параллельное соединение проводников. Демонстрация, беседа, презентация,   объяснение нового материала,  работа с таблицей.

4. Закрепление изученного материала.  Работа с презентацией. Решение задач.

5. Подведение итогов, домашнее задание. Сообщение учителя.

Ход урока

Актуализация знаний:

Вопросы для учащихся находятся на слайдах презентации:

1. Что называется сопротивлением?

2. От каких параметров зависит сопротивление проводника?

3. Сформулируйте закон Ома для участка цепи.

4. Силу тока в цепи увеличили в два раза. Как изменилось сопротивление проводника?

5. Напряжение в цепи уменьшили в два раза. Как изменилось сопротивление проводника?

6. Длину проводника уменьшили в три раза. Как изменилось сопротивление проводника?

Задание на знание «Азбуки физики» отвечайте в тетради, цифрами (4 мин)

Проверочный тест на знание «азбуки» физики Вариант 1

Проверочный тест на знание «азбуки» физики Вариант 2

Последовательное и параллельное соединения проводников:

На слайде появляется таблица, учащиеся переносят её в тетрадь.

Обсуждается последовательное соединение проводников.

Последовательное соединение – соединение, при котором конец первого проводника соединяют с началом второго, конец второго – с началом третьего и т.д.

Учащиеся делают выводы:

• сила тока в цепи при последовательном соединении проводников в любых частях цепи одинакова: I = I₁= I₂

• общее напряжение в цепи равно сумме напряжений на каждом участке: U = U₁ + U₂

Обсуждается вопрос: Чему рано общее сопротивление цепи при последовательном соединении проводников?

С помощью закономерностей и закона Ома для участка цепи выводится формула для общего сопротивления проводников: R = R₁ + R₂.

Обсуждается вопрос: Как найти сопротивление n последовательно соединённых одинаковых проводников? R = nR₁

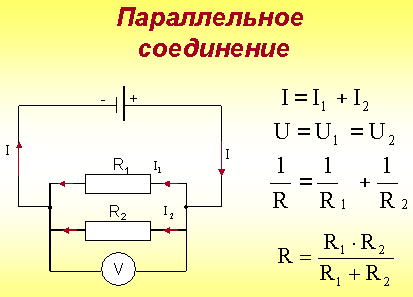

Обсуждается параллельное соединение проводников.

Параллельное соединение – соединение, при котором начала всех проводников присоединяются к одной точке цепи, а их концы к другой.

Учащиеся делают выводы:

• cила тока в неразветвлённой цепи равна сумме токов в разветвлениях: I = I₁ + I₂

• yапряжение на каждом из параллельно соединённых проводников одинаково: U = U₁ = U₂

Обсуждается вопрос: Чему рано общее сопротивление цепи при параллельном соединении проводников?

С помощью закономерностей и закона Ома для участка цепи выводится формула для общего сопротивления проводников:  ,  .

Обсуждается вопрос: Как найти сопротивление n параллельно соединённых одинаковых проводников? R =

Преимущества и недостатки соединений.

Пример последовательного соединения: гирлянда.

Пример параллельного соединения: потребители в жилых помещениях.

Преимущества и недостатки соединений:

Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.

Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.

Учащиеся заполняют таблицу в тетради с помощью слайда презентации:

Закрепление изученного материала.

Решение задач на последовательное и параллельное соединения с использованием слайдов презентации.

1. Решение задач.

1. Общее сопротивление трех одинаковых последовательно соединенных ламп составляет 36 Ом. Чему равно сопротивление каждой лампы?

2. Общее сопротивление четырех одинаковых последовательно соединенных ламп составляет 48 Ом. Чему равно сопротивление каждой лампы?

3. Три проводника сопротивлением 12 Ом, 9 Ом и 3 Ом соединены последовательно. Напряжение на концах цепи 120 В. Найти силу тока в цепи.

4. Три проводника сопротивлением 10 Ом, 6 Ом и 4 Ом соединены последовательно. Напряжение на концах цепи 100 В. Найти силу тока в цепи.

5. Проводники сопротивлением 2 Ом и 3 Ом соединены параллельно и подключены к напряжению 2,4 В. Найдите общее сопротивление цепи и общую силу тока. (R= 1,2 Ом; I=2 А).

6. Проводники сопротивлением 5 Ом и 15 Ом параллельно подключены к напряжению 7,5 В. Найти общую силу тока. (I= 2А)

7. Домашнее задание: § 48,49, упр. 22 (1), 23 (1).
