Последовательное и параллельное соединение проводников

Последовательное и параллельное соединение проводников

8 класс

1.Найдите формулу закона Ома для участка цепи

А)

В)

I=I 1 +I 2

Б)

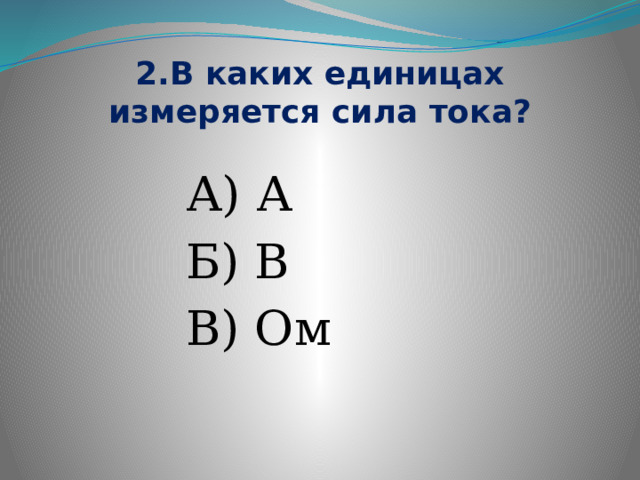

2.В каких единицах измеряется сила тока?

А) А

Б) В

В) Ом

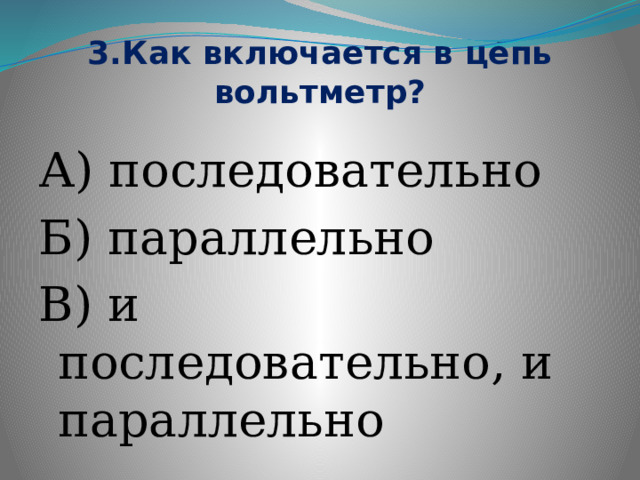

3.Как включается в цепь вольтметр?

А) последовательно

Б) параллельно

В) и последовательно, и параллельно

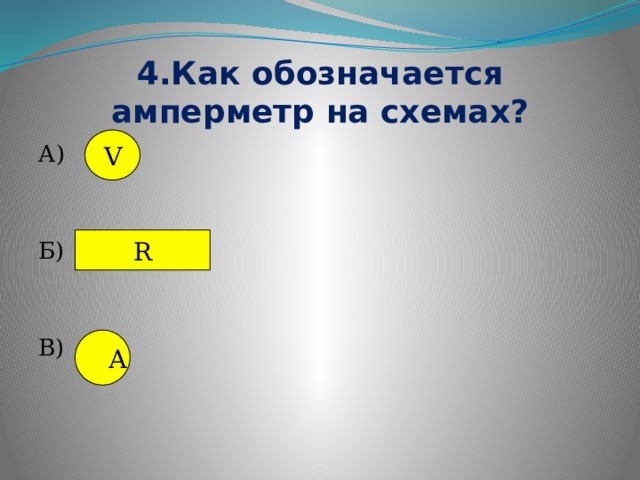

4.Как обозначается амперметр на схемах?

V

А)

Б)

В)

R

А

5.Какова единица сопротивления?

А) А

Б) Ом

В) В

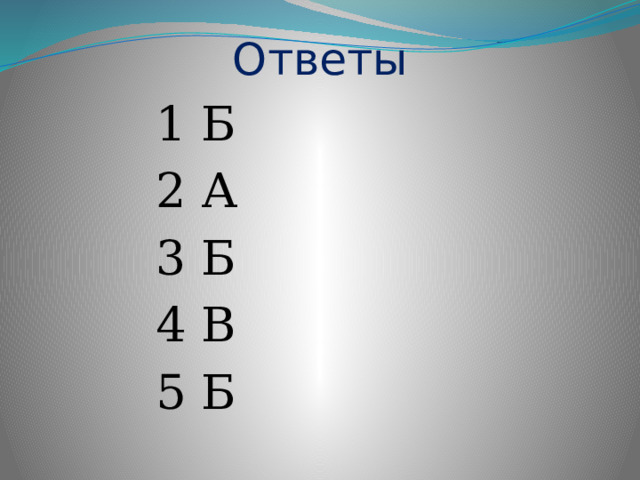

Ответы

1 Б

2 А

3 Б

4 В

5 Б

Последовательное соединение

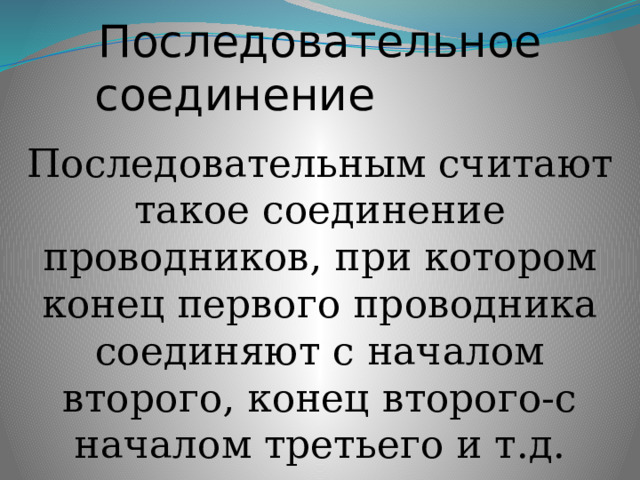

Последовательным считают такое соединение проводников, при котором конец первого проводника соединяют с началом второго, конец второго-с началом третьего и т.д.

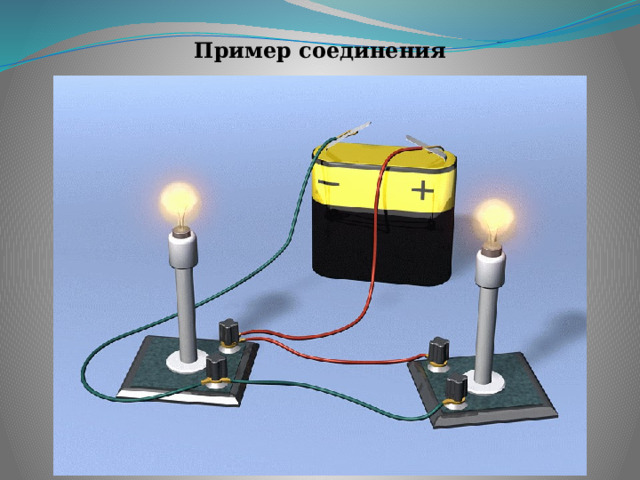

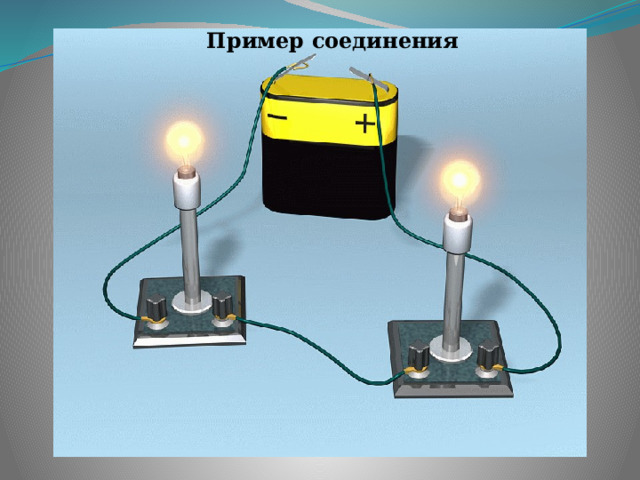

Пример соединения

Последовательное соединение проводников. Измерение силы тока.

А

А

R 2

А

R 1

Достоинства и недостатки последовательного соединения

Недостаток:

Достаточно одному прибору (или элементу) выйти из строя, как цепь размыкается, и все остальные приборы не работают

Достоинства:

Имея элементы, рассчитанные на малое напряжение (например, лампочки), можно соединить их последовательно в необходимом количестве и подключить источнику с большим напряжением (так устроены ёлочные гирлянды)

Параллельное соединение

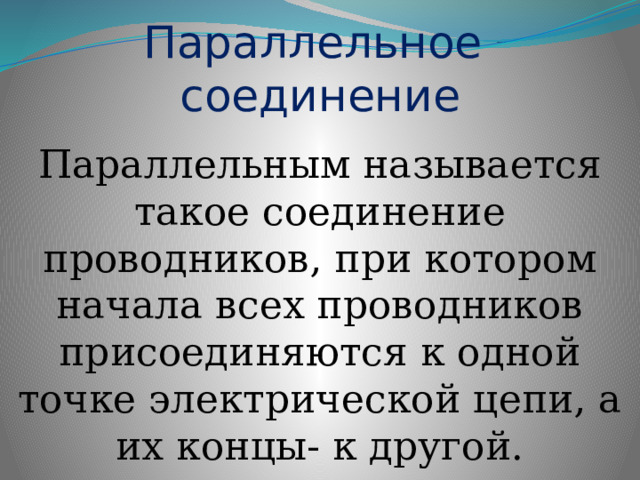

Параллельным называется такое соединение проводников, при котором начала всех проводников присоединяются к одной точке электрической цепи, а их концы- к другой.

Пример соединения

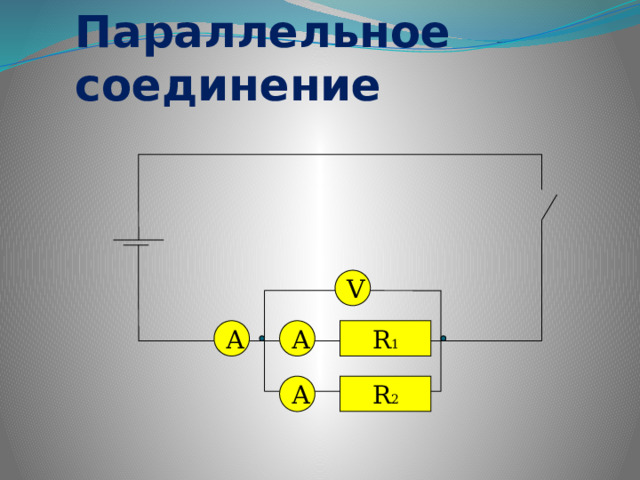

Параллельное соединение

V

R 1

А

А

R 2

А

Достоинства и недостатки параллельного соединения

Достоинства:

Если одна из ветвей выходит из строя остальные продолжают работать.

При этом каждую ветвь можно подключать и отключать отдельно

Недостаток:

Можно включать приборы, рассчитанные только на данное напряжение

Применение последовательного и параллельного соединений

Применение последовательного соединения

• Основным недостатком последовательного соединения проводников является то, что при выходе из строя одного из элементов соединения отключаются и остальные
• Так, например, если перегорит одна из ламп ёлочной гирлянды, то погаснут и все другие
• Указанный недостаток может обернуться и достоинством
• Представьте себе, что некоторую цепь нужно защитить от перегрузки: при увеличении силы тока цепь должна автоматически отключаться
• Как это сделать?( Например, использовать предохранители)
• Приведите примеры применения последовательного соединения проводников

Применение параллельного соединения

• В одну и ту же электрическую цепь параллельно могут быть включены самые различные потребители электрической энергии
• Такая схема соединения потребителей тока используется , например, в жилых помещениях
• Вопрос учащимся:

Как соединены между собой электрические приборы в вашей квартире?

Законы последовательного и параллельного соединения

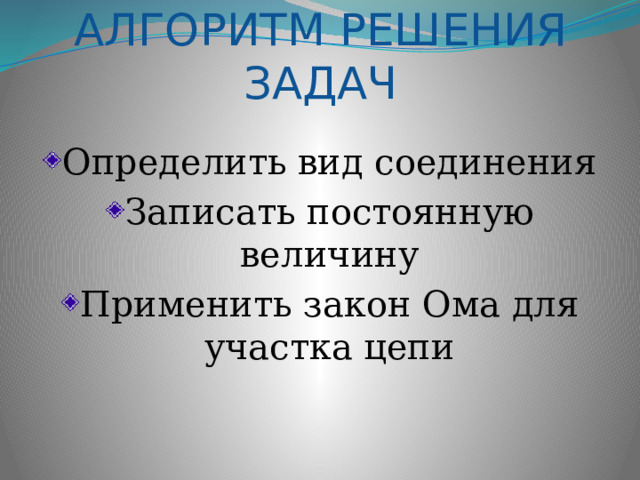

АЛГОРИТМ РЕШЕНИЯ ЗАДАЧ

• Определить вид соединения
• Записать постоянную величину
• Применить закон Ома для участка цепи

РЕШЕНИЕ ЗАДАЧ

ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

Задача №1

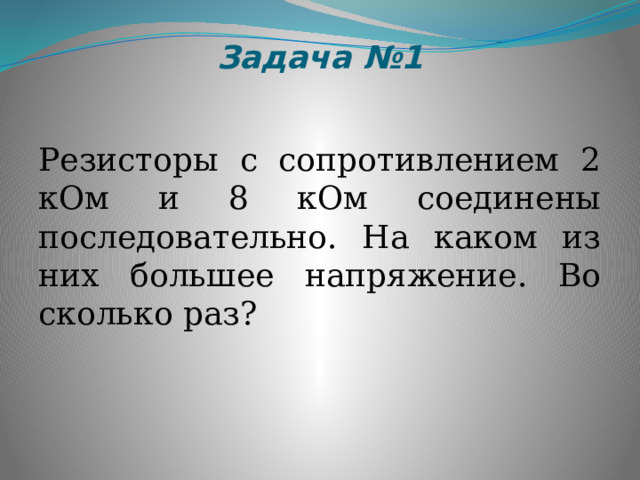

Резисторы с сопротивлением 2 кОм и 8 кОм соединены последовательно. На каком из них большее напряжение. Во сколько раз?

Задача №2

Каковы показания вольтметров, если амперметр показывает 1,5 А?

Задача №3

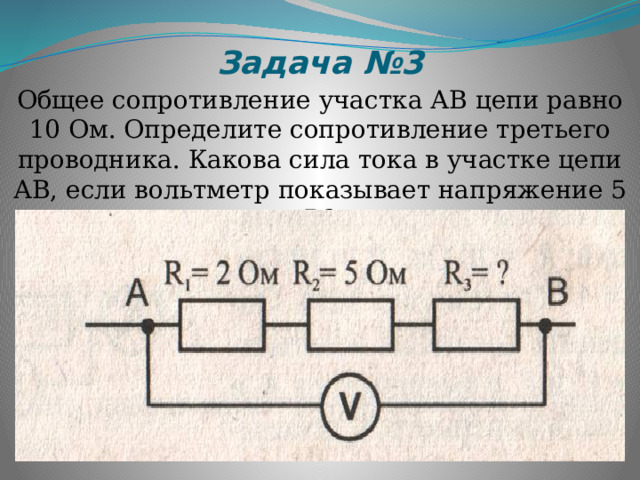

Общее сопротивление участка АВ цепи равно 10 Ом. Определите сопротивление третьего проводника. Какова сила тока в участке цепи АВ, если вольтметр показывает напряжение 5 В?

РЕШЕНИЕ ЗАДАЧ

ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

Задача № 4

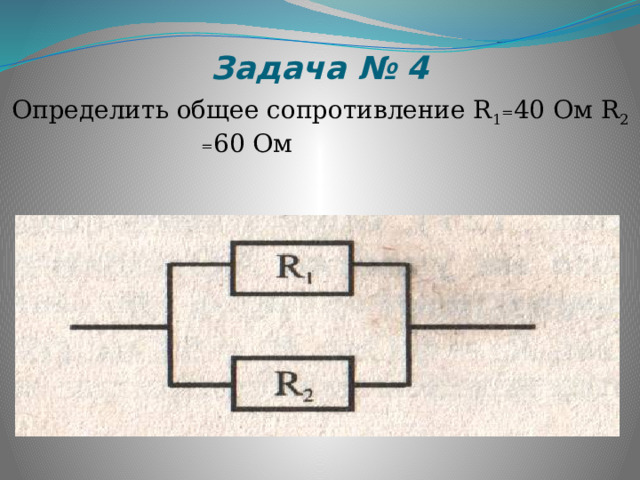

Определить общее сопротивление R 1 = 40 Ом R 2 = 60 Ом

Задача № 5

Каковы показания амперметров, если стрелка вольтметра показывает 6 В?

Задача №6

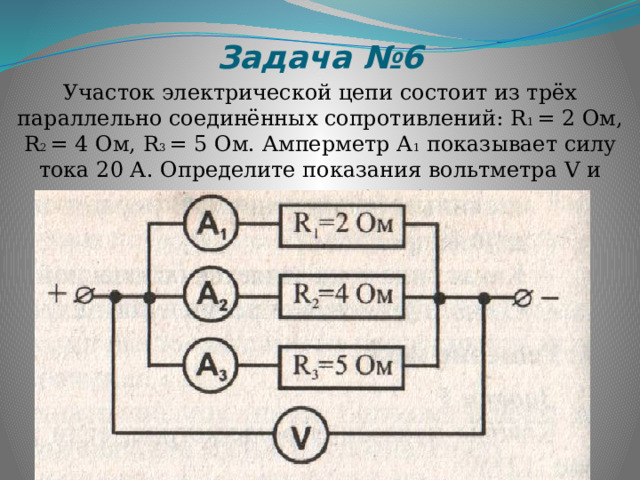

Участок электрической цепи состоит из трёх параллельно соединённых сопротивлений: R 1 = 2 Ом, R 2 = 4 Ом, R 3 = 5 Ом. Амперметр А 1 показывает силу тока 20 А. Определите показания вольтметра V и амперметров А 2 и А 3

РЕШЕНИЕ ЗАДАЧ

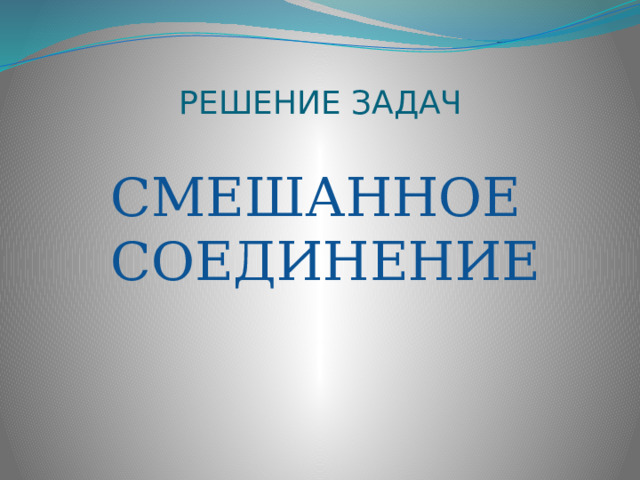

СМЕШАННОЕ СОЕДИНЕНИЕ

Задача №7

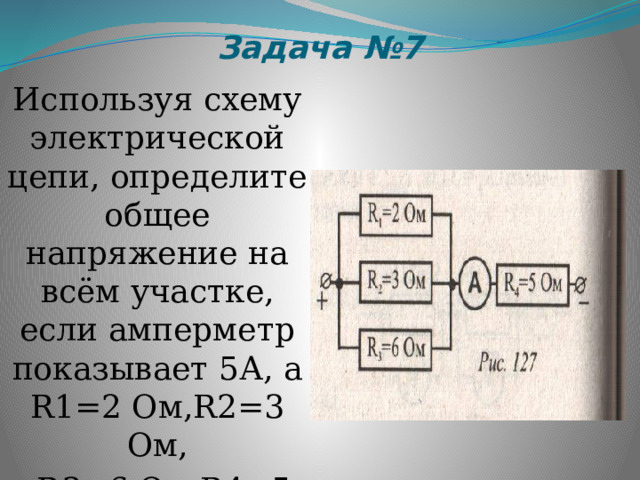

Используя схему электрической цепи, определите общее напряжение на всём участке, если амперметр показывает 5А, а R1=2 Ом,R2=3 Ом,

R3=6 Ом,R4=5 Ом

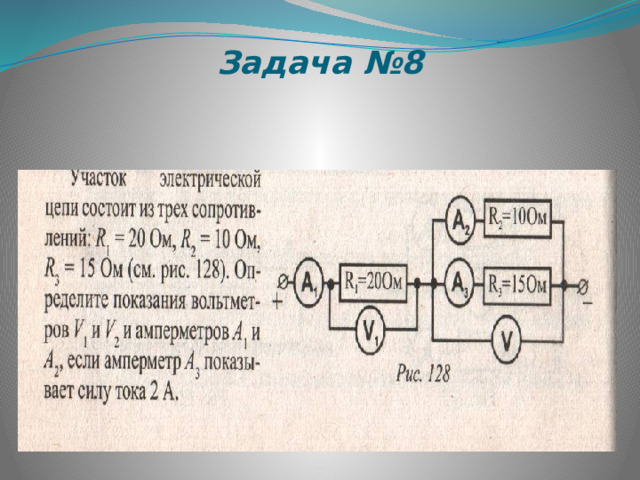

Задача №8

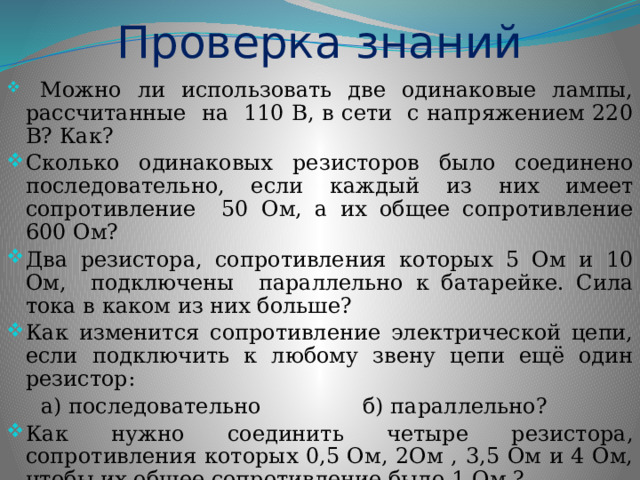

Проверка знаний

• Можно ли использовать две одинаковые лампы, рассчитанные на 110 В, в сети с напряжением 220 В? Как?
• Сколько одинаковых резисторов было соединено последовательно, если каждый из них имеет сопротивление 50 Ом, а их общее сопротивление 600 Ом?
• Два резистора, сопротивления которых 5 Ом и 10 Ом, подключены параллельно к батарейке. Сила тока в каком из них больше?
• Как изменится сопротивление электрической цепи, если подключить к любому звену цепи ещё один резистор:

а) последовательно б) параллельно?

• Как нужно соединить четыре резистора, сопротивления которых 0,5 Ом, 2Ом , 3,5 Ом и 4 Ом, чтобы их общее сопротивление было 1 Ом ?

Домашнее задание

§ 48, 49
