Построение изображений в линзе

ПОСТРОЕНИЕ ИЗОБРАЖЕНИЙ В ЛИНЗЕ

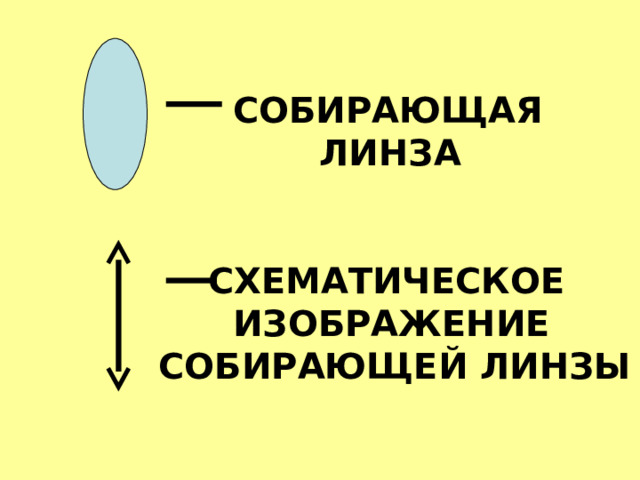

СОБИРАЮЩАЯ

ЛИНЗА

СХЕМАТИЧЕСКОЕ


СОБИРАЮЩЕЙ ЛИНЗЫ

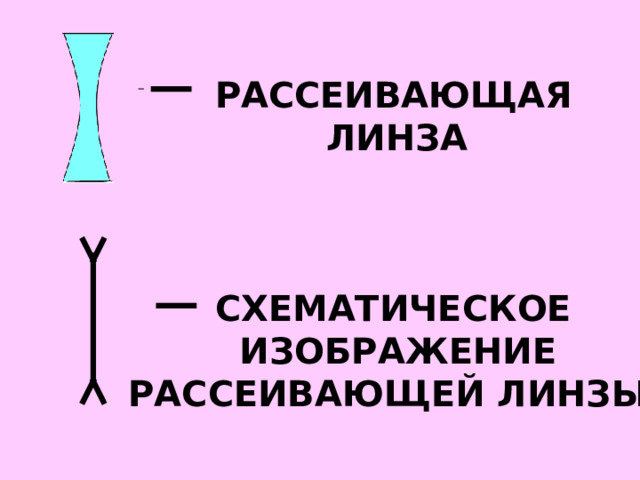

РАССЕИВАЮЩАЯ

ЛИНЗА

СХЕМАТИЧЕСКОЕ ИЗОБРАЖЕНИЕ

РАССЕИВАЮЩЕЙ ЛИНЗЫ

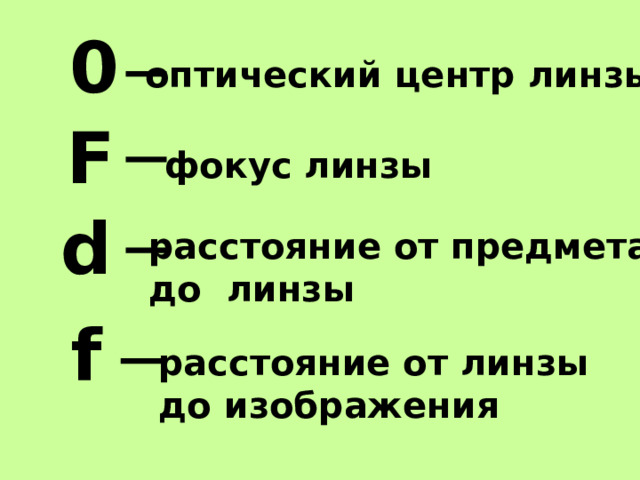

0

оптический центр линзы

F

фокус линзы

d

расстояние от предмета

до линзы

f

расстояние от линзы

до изображения

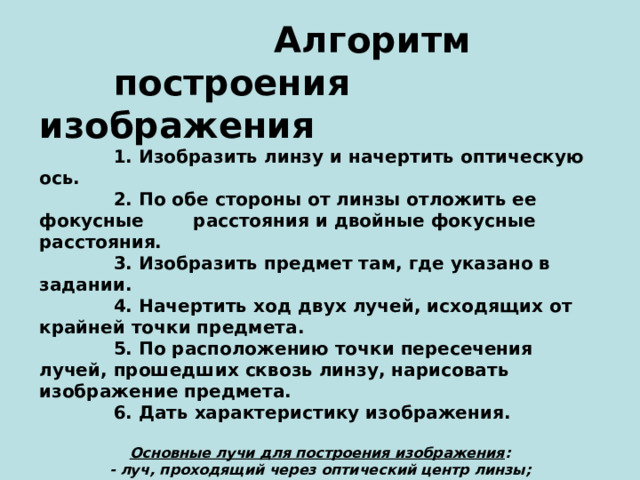

Алгоритм

построения изображения

1. Изобразить линзу и начертить оптическую ось.

2. По обе стороны от линзы отложить ее фокусные расстояния и двойные фокусные расстояния.

3. Изобразить предмет там, где указано в задании.

4. Начертить ход двух лучей, исходящих от крайней точки предмета.

5. По расположению точки пересечения лучей, прошедших сквозь линзу, нарисовать изображение предмета.

6. Дать характеристику изображения.

Основные лучи для построения изображения :

- луч, проходящий через оптический центр линзы;

- луч, падающий на линзу параллельно главной оптической оси;

- луч, проходящий через фокус линзы.

Виды изображений :

- действительные и мнимые;

- увеличенные, равные и уменьшенные;

- прямые и перевернутые(обратные).

ИЗОБРАЖЕНИЯ ,

ДАВАЕМЫЕ

СОБИРАЮЩЕЙ

ЛИНЗОЙ

0

2F

2F

F

F

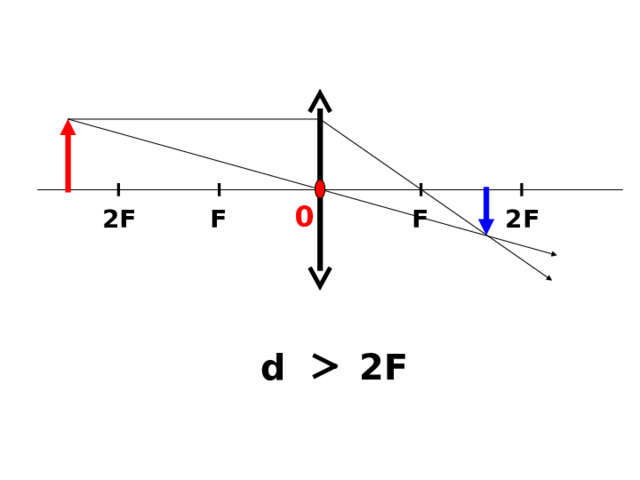

d 2F

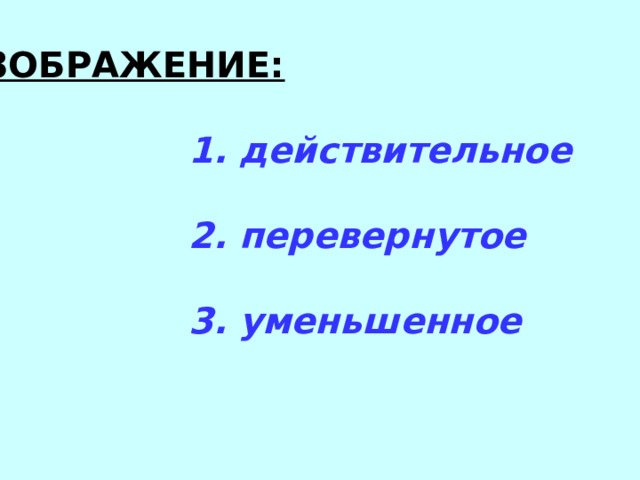

ИЗОБРАЖЕНИЕ:

1. действительное

2. перевернутое

3. уменьшенное

0

2F

2F

F

F

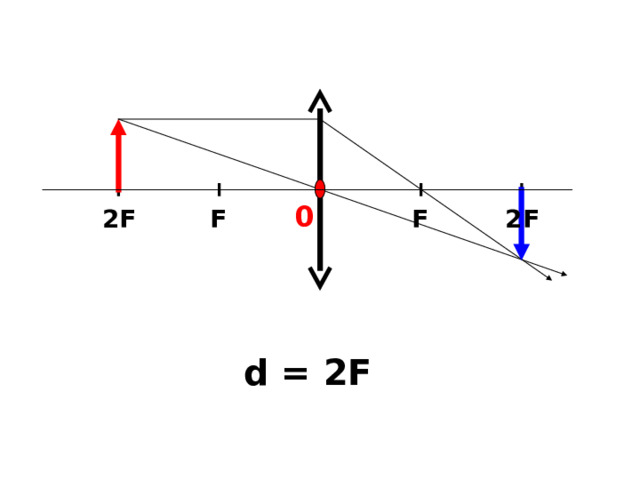

d = 2F

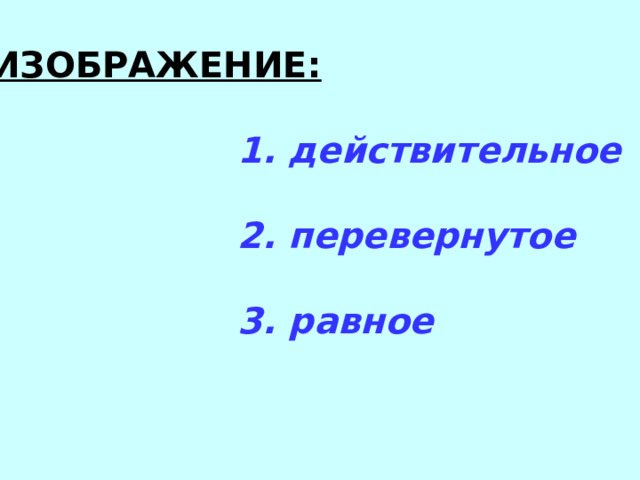

ИЗОБРАЖЕНИЕ:

1. действительное

2. перевернутое

3. равное

0

2F

2F

F

F

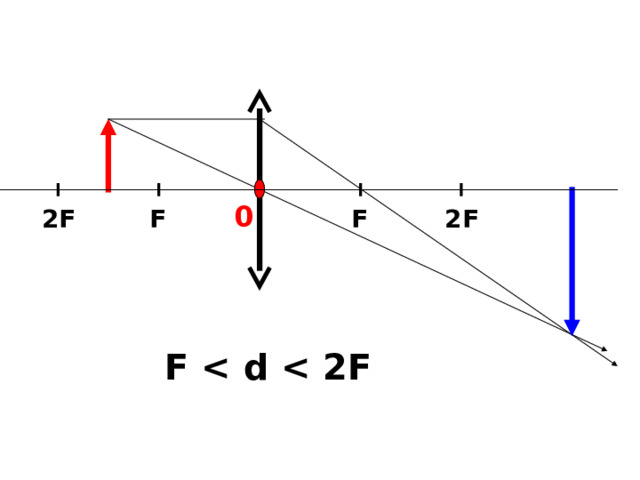

F

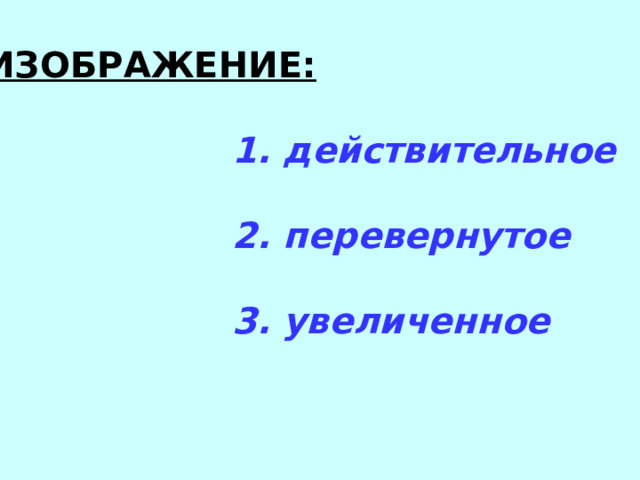

ИЗОБРАЖЕНИЕ:

1. действительное

2. перевернутое

3. увеличенное

0

2F

2F

F

F

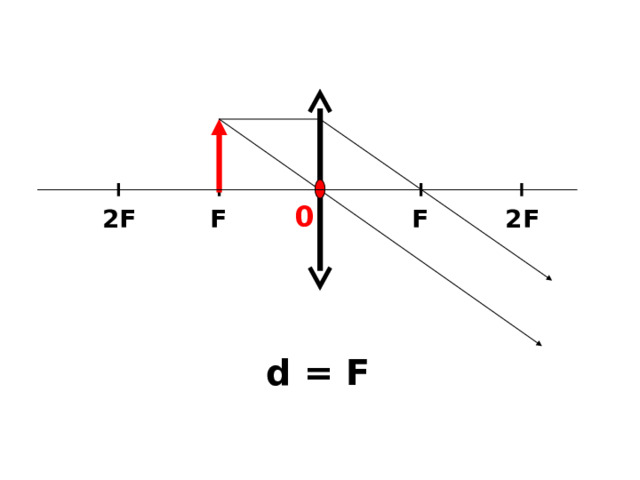

d = F

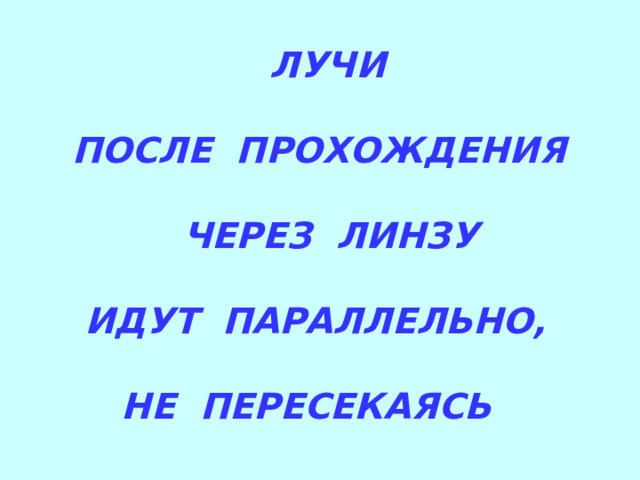

ЛУЧИ

ПОСЛЕ ПРОХОЖДЕНИЯ

ЧЕРЕЗ ЛИНЗУ

ИДУТ ПАРАЛЛЕЛЬНО,

НЕ ПЕРЕСЕКАЯСЬ

0

2F

F

F

2F

d

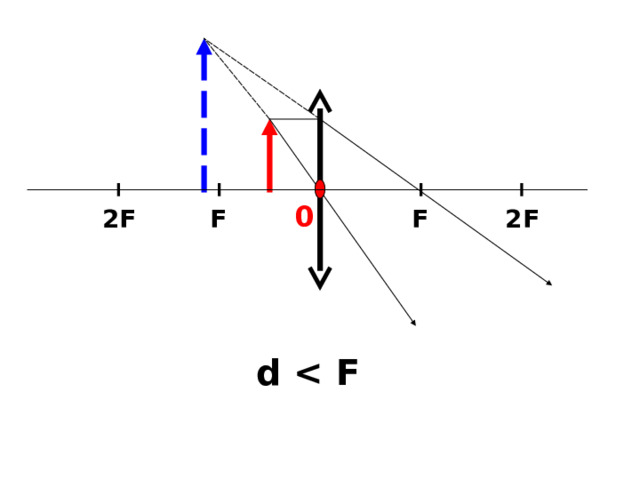

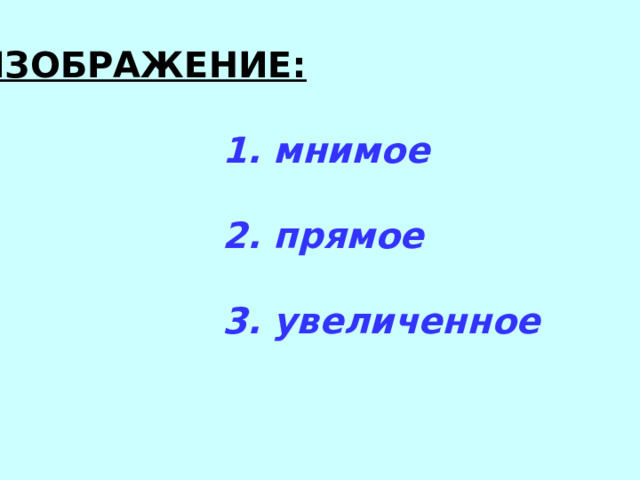

ИЗОБРАЖЕНИЕ:

1. мнимое

2. прямое

3. увеличенное

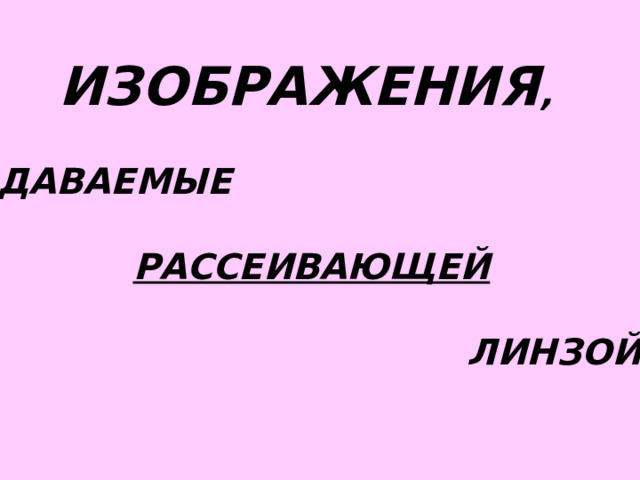

ИЗОБРАЖЕНИЯ ,

ДАВАЕМЫЕ

РАССЕИВАЮЩЕЙ

ЛИНЗОЙ

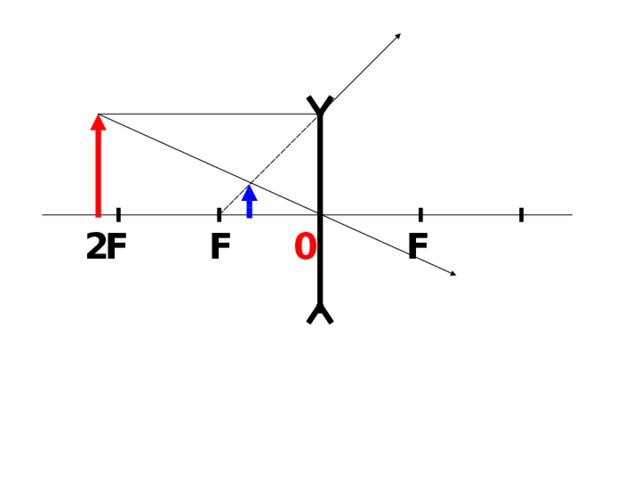

F

F

0

F

0

F

F

2

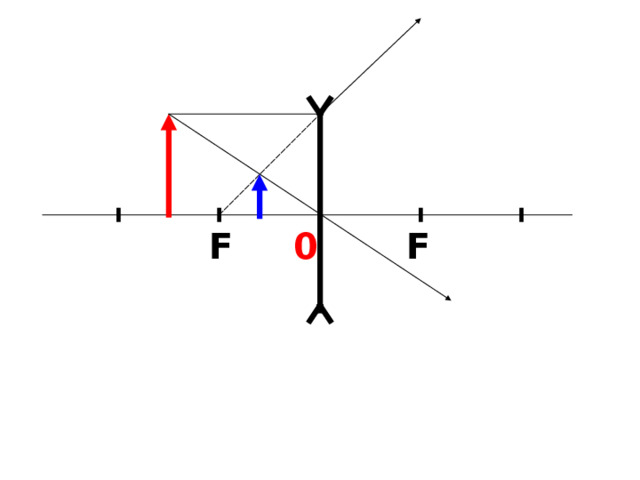

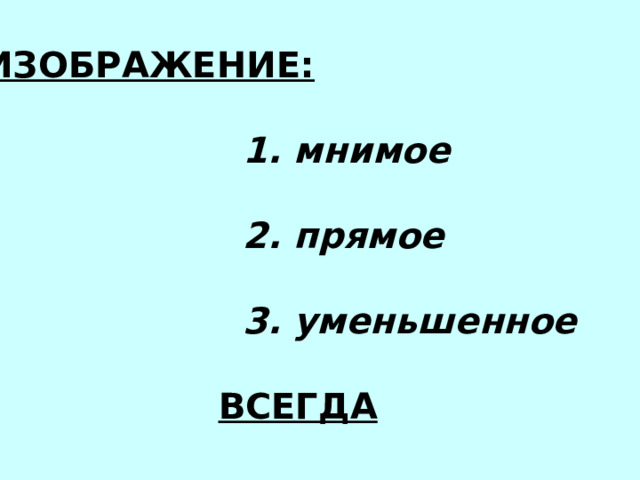

ИЗОБРАЖЕНИЕ:

1. мнимое

2. прямое

3. уменьшенное

ВСЕГДА

www.moi-universitet.ru www.edu-reforma.ru

www.moi-universitet.ru www.edu-reforma.ru

www.moi-universitet.ru www.edu-reforma.ru

www.moi-universitet.ru www.edu-reforma.ru

www.moi-universitet.ru www.edu-reforma.ru

www.moi-universitet.ru www.edu-reforma.ru

Список тем сообщений

(задание на дом)

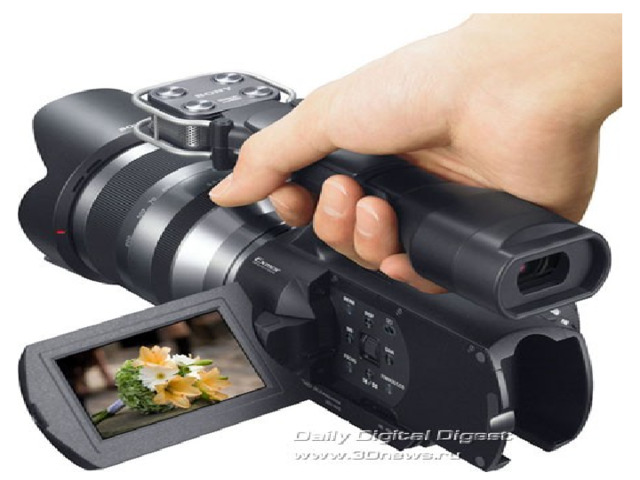

• Использование линзы в фотоаппарате.
• Использование линзы в микроскопе.
• Использование линзы в киноаппаратах.
• Использование линзы бинокле.

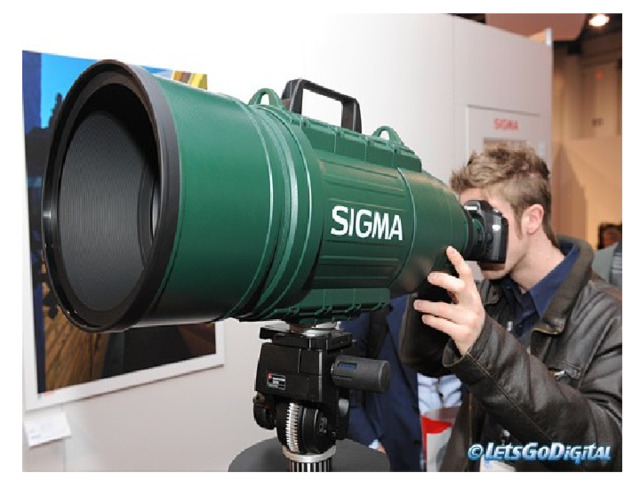

• Использование линзы в телескопе.
• Получение изображения в оптической системе – глаз.
• Использование линзы для коррекции зрения.
