Построение СЕЧЕНИЯ

СЕЧЕНИЯ

Алгоритм построения

Учитель технологии

МБОУ «Сош с Черный Яр» Астраханской области Морунова Л.А.

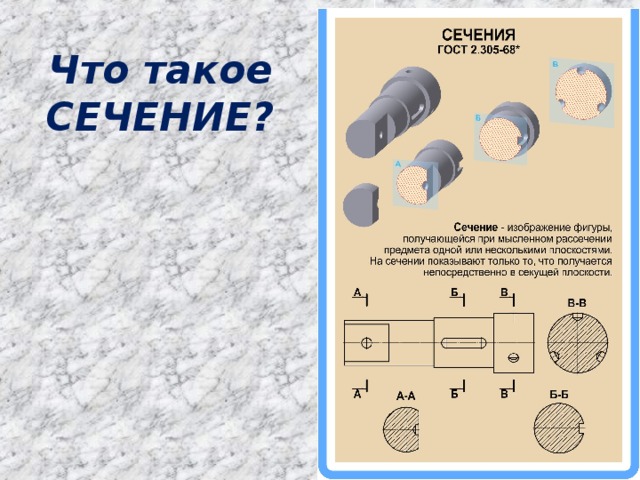

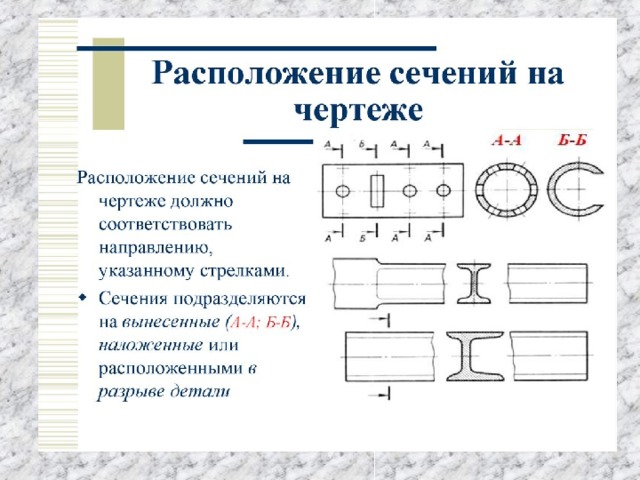

Что такое СЕЧЕНИЕ?

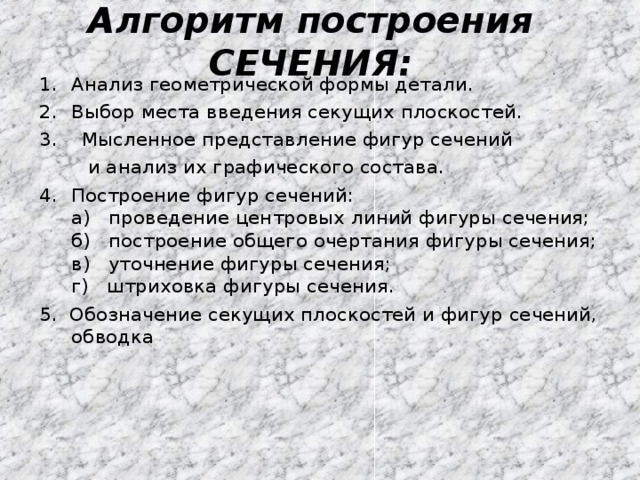

Алгоритм построения СЕЧЕНИЯ:

• Анализ геометрической формы детали.
• Выбор места введения секущих плоскостей.

3. Мысленное представление фигур сечений

и анализ их графического состава.

• Построение фигур сечений: а) проведение центровых линий фигуры сечения; б) построение общего очертания фигуры сечения; в) уточнение фигуры сечения; г) штриховка фигуры сечения.

5. Обозначение секущих плоскостей и фигур сечений, обводка

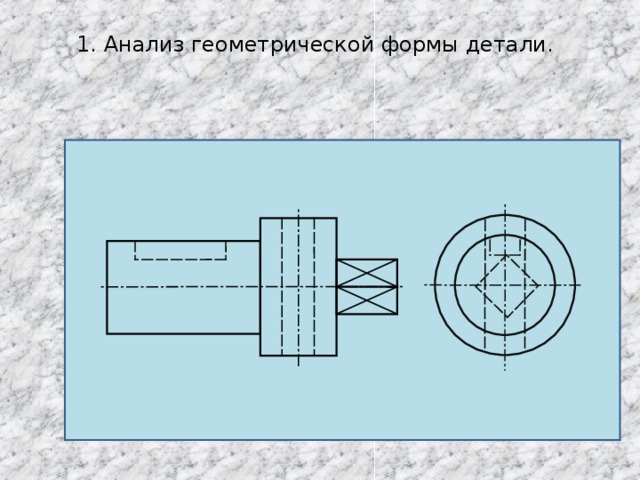

1. Анализ геометрической формы детали.

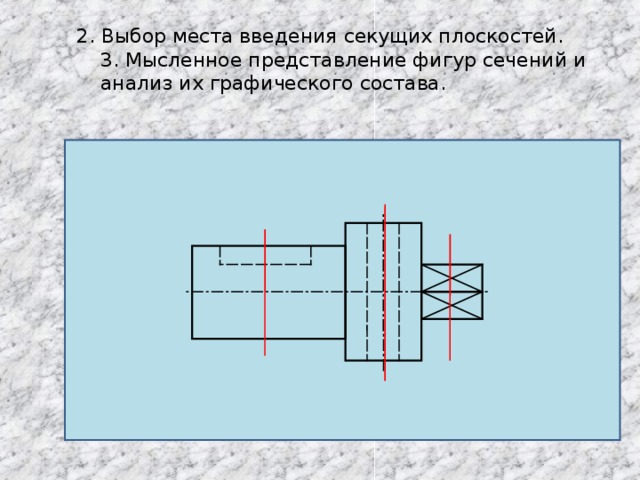

2. Выбор места введения секущих плоскостей. 3. Мысленное представление фигур сечений и анализ их графического состава.

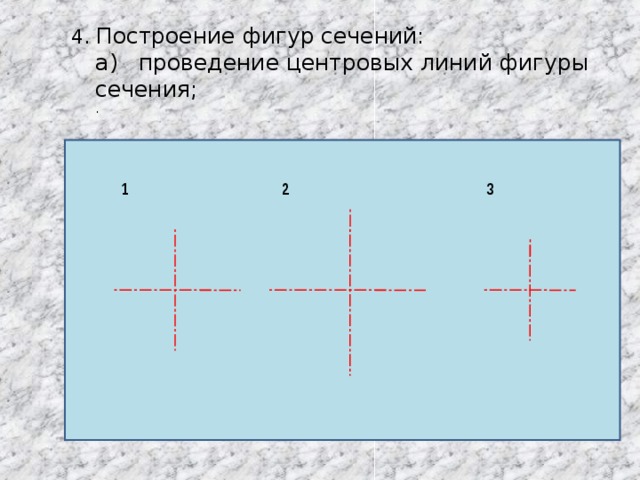

4. Построение фигур сечений: а) проведение центровых линий фигуры сечения; .

1

2

3

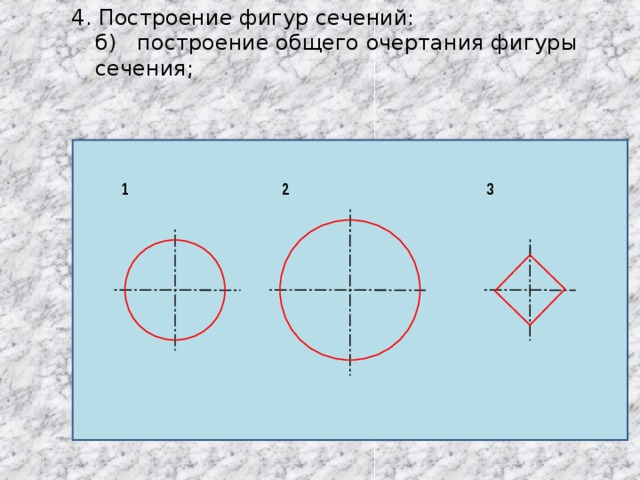

4. Построение фигур сечений: б) построение общего очертания фигуры сечения;

1

2

3

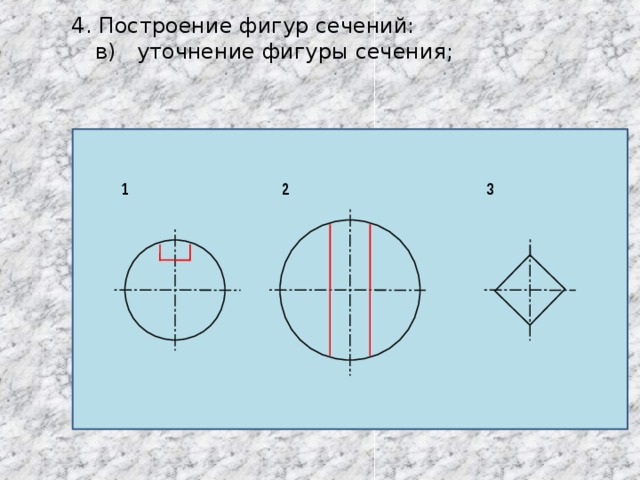

4. Построение фигур сечений: в) уточнение фигуры сечения;

1

2

3

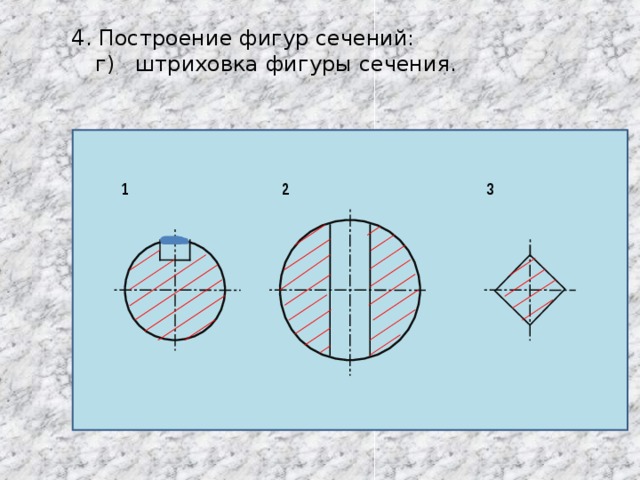

4. Построение фигур сечений: г) штриховка фигуры сечения.

3

1

2

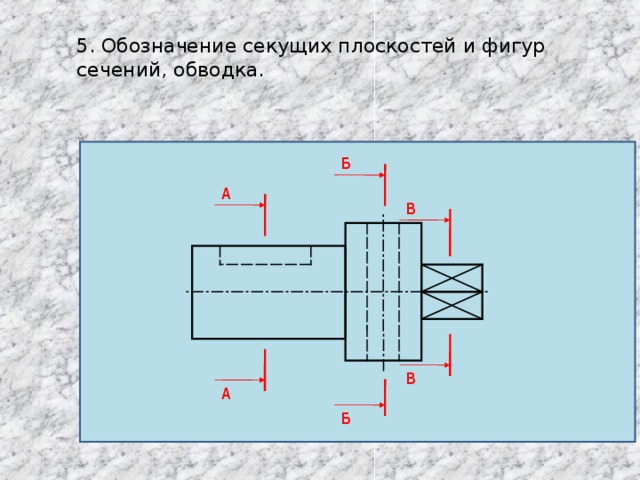

5. Обозначение секущих плоскостей и фигур сечений, обводка.

Б

А

В

В

А

Б

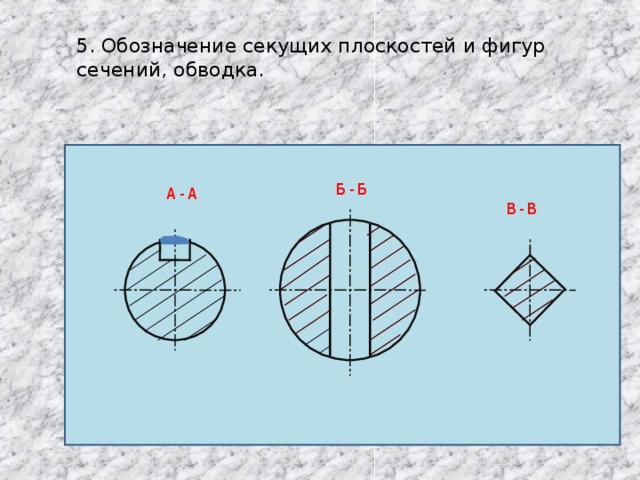

5. Обозначение секущих плоскостей и фигур сечений, обводка.

Б - Б

А - А

В - В

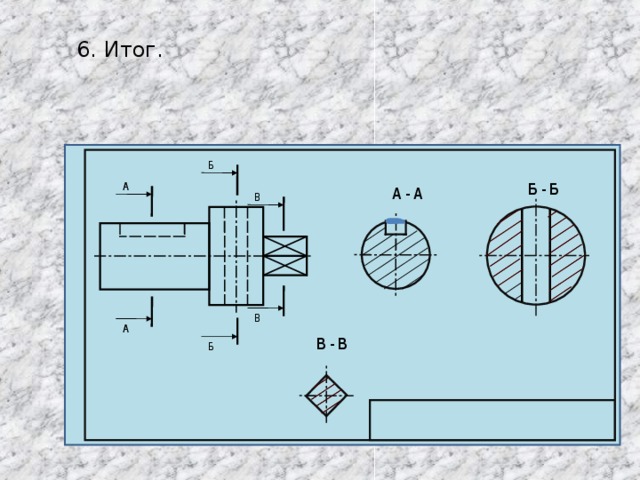

6. Итог.

Б

Б - Б

А

А - А

В

В

А

В - В

Б

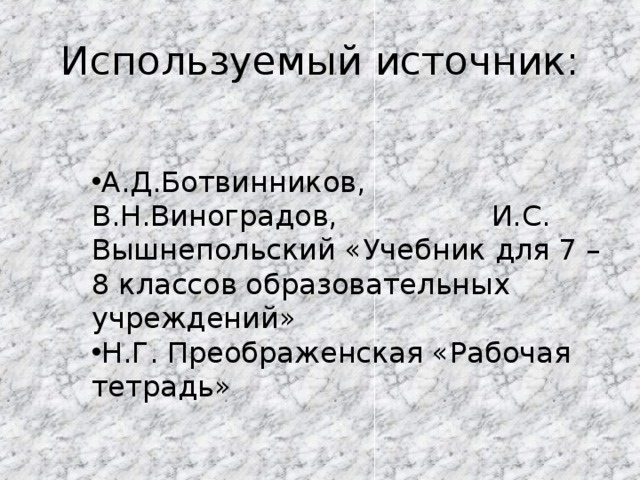

Используемый источник:

• А.Д.Ботвинников, В.Н.Виноградов, И.С. Вышнепольский «Учебник для 7 – 8 классов образовательных учреждений»
• Н.Г. Преображенская «Рабочая тетрадь»
