Практическая работа №1

Тема: «Заполнение основной надписи в чертежах. Построение геометрических примитивов

Цель: актуализировать раннее изученный материал по основам работы в Компас-3D

Оборудование: персональный компьютер, методические указания по выполнению практической работы

Ход работы

Порядок выполнения работы:

Загрузить САПР Создать чертеж

Заполнить основную надпись

В графе «Наименование» записывают название детали в именительном падеже

единственного числа. Наименование из нескольких слов начинают с имени существительного: "Колесо зубчатое" и т.п.

В графе «Обозначение» проставляют обозначение детали в соответствии со спецификацией сборочной единицы, в которую входит деталь.

В графе «Обозначение материала» записывают обозначение, в соответствии со стандартами на материалы.

Пример: . 88 1050 2 2 40 88 2590 8 ГОСТ Т М ГП ГОСТ В Круг

В графе «Группа» записывают номер группы обучающегося.

В графе «Литера» записывают литеру "У". В графе «Масса» указывается масса детали.

В графе «Масштаб» проставляют определяющий масштаб изображения (1:1; 1:2; и т.п.). В графе «Листов» указывается количество листов в документе.

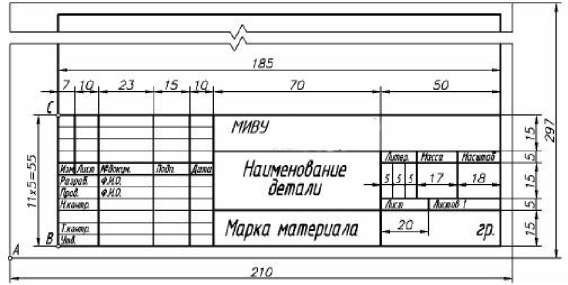

Для заполнения основной надписи достаточно щелкнуть по ней двумя щелчками левой клавиши мыши либо навести курсор на основную надпись и нажав правой клавишей мыши выбрать из раскрывшегося списка команду Заполнить основную надпись (рис).

Порядок выполнения Задани2:

1. Вызовите команду Инструменты → Геометрия → Прямоугольники → Прямоугольник. Для быстрого вызова команды нажмите кнопку Прямоугольник на инструментальной панели Геометрия.

2. В ответ на запрос системы Укажите первую вершину прямоугольника или введите ее координаты укажите точку 1.

3. Активизируйте переключатель С осями в группе Оси на Панели свойств.

4. В поле Высота введите значение 45. В поле Ширина введите значение 36.

Порядок выполнения Задания 3

Постройте из центра окружности квадрат размером 50×50 мм. Используйте команду Инструменты → Геометрия → Прямоугольники → Прямоугольник по центру и вершине. Для быстрого вызова команды нажмите кнопку Прямоугольник по центру и вершине на Инструментальной панели Геометрия.

Форма представления результата: Документ (экран), отчет по выполненной работе.
