Практическая работа

Практическая работа № 21

Тема: Определение веса наливных грузов в цистернах

Цель занятия: ознакомить студентов с определением веса наливных грузов в цистернах

В соответствии с правилами перевозки грузов наливом в цистернах вес этих грузов определяется в результате установления путем замера объема налитого груза. Для того чтобы иметь возможность определить объем груза, все цистерны в зависимости от конструкции котлов и размеров их элементов (барабанов, днищ и колпаков) подразделяются на ряд калибровочных типов. Чтобы облегчить процесс определения количества груза, который может быть расположен на любом уровне котла цистерны или надкотловой части (колпака, люка), для каждого типа цистерн составлена отдельная таблица поинтервальной калибровки. В таблице объем цистерны разбит с сантиметровыми интервалами, начиная от основания (нижней образующей) котла, и указаны объемы, соответствующие каждому из этих уровней, в кубических дециметрах (литрах). Калибровочные данные, расположенные выше выделенных жирным шрифтом, представляют собой сумму полной вместимости котла и заполненной части колпака. Значения вместимости в таблицах округлены до значения, кратного 5.

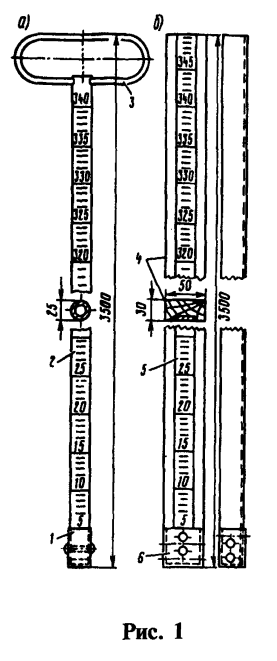

Объем жидкости в цистернах определяется по таблицам калибровки железнодорожных цистерн исходя из типа цистерны и высоты налива. Калибровочный тип цистерны обозначается металлическими цифрами, приваренными к боковой поверхности котла под номером цистерны. Для ясной видимости цифры окрашиваются в белый или черный цвет в зависимости от цвета окраски котла. Высота налива определяется специальным измерительным прибором — метрштоком. Метршток представляет собой металлическую трубу 2 (рис. 1,а) диаметром 20—25 мм с длиной шкалы до 3500 мм. Цена наименьшего деления шкалы 1 мм. Пятисантиметровые и дециметровые штрихи имеют числовое обозначение количества сантиметров, начиная от «О». Штрихи, отмечающие целые метры, обозначены цифрами с буквой «м», например «1 м». Нижний конец прибора имеет медный наконечник 1, а верхний — металлическое кольцо 3 или серьгу. Для замеров разрешается пользоваться и деревянными брусковыми метрштоками (рис. 1,6), изготовляемыми из дерева твердых пород. Размеры сечения бруса 4 должны быть: при квадратном сечении—сторона квадрата 40—50 мм; при прямоугольном — (30x40) х (50х х60) мм. К деревянному брусу прикрепляется металлическая пластина 5 (толщиной не менее 1,5 мм, шириной 20—25 мм) со шкалой. Нижний конец деревянного метрштока армируется медным наконечником 6. Метрштоки должны представляться в установленные сроки для проверки в областные, краевые или республиканские государственные контрольные лаборатории по измерительной технике.

Метршток должен тщательно предохраняться от искривления. Хранить его рекомендуется только вертикально в подвешенном положении.

Во время замера метршток

плавно и строго вертикально опускается через люк

колпака до самой нижней

точки котла. При этом необходимо избегать резких ударов о дно цистерны и следить

за тем, чтобы нижний конец

метрштока не упирался в какую-либо выступающую деталь цистерны или в посторонний предмет и не попадал

в углубление сливного прибора или поддона.

Опущенный до нормального положения метршток быстро, но плавно извлекается и по линии смачивания на нем определяется высота налива в сантиметрах. Отсчет должен производиться так, чтобы линия смачивания была на уровне глаз производящего отсчет. Высота налива замеряется метрштоком в двух противоположных точка люка (колпака) по продольной осевой линии цистерны не менее двух раз в каждой точке. Расхождение между двумя отсчетами замера не должно превышать 0,5 см.Вслучае расхождения, превышающего 0,5 см, измерение повторяется. За действительную высоту налива принимается среднее арифметическое результатов замеров, произведенных в двух противоположных точках. Полученный результат округляется до целого сантиметра, т. е. величина менее 0,5 см отбрасывается, а 0,5 см и более считается за целый сантиметр. При измерении высоты налива светлых нефтепродуктов (бензина, лигроина, керосина) металлическим метрштоком рекомендуется шкалу прибора в границах предполагаемого отсчета натереть мелом и слегка протереть для лучшего определения линии смачивания. По высоте налива в сантиметрах для каждого калибровочного типа по соответствующей таблице калибровки определяется объем налитой жидкости в кубических дециметрах (дм3).

Пример. Тип цистерны 72. Высота налива, определенная метрштоком, 274,6 см (2746 мм). Установить объем жидкости в цистерне. Округляя до целого сантиметра, получим высоту налива 275 см. По таблице калибровки для цистерн типа 72 этой высоте налива соответствует объем, равный 69191 дм3.

От правильности замера высоты налива зависит точность определения объема, а значит, и веса груза в цистерне, поэтому на тщательность замера высоты налива должно быть обращено самое серьезное внимание. Операции с метрштоком (погружение в жидкость, извлечение из цистерны и отсчет по линии смачивания) во избежание ошибок должны производиться тщательно

Задание для выполнения. Определите объём жидкости в цистернах.

Исходные данные

Груз бензин

Станция отправления Тобольск

Порядок выполнения.

1. Определите код груза, класс, МВН

2. Определите объём жидкости в цистернах

3.Произвести расчет провозной платы

4.Оформить перевозочный документ

5. Ответить на контрольные вопросы.

Контрольные вопросы.

1.Опишите что представляют собой калибровочные таблицы

2.Опишите способ определения веса жидкости в цистернах по замеру

3.Опишите измеритель метршток.

4.Опишите постановку калибровочных знаков и клейм на цистернах.

5.Опишите порядок определения объёма жидкости в цистернах.
