ПРАКТИЧЕСКАЯ РАБОТА № 2

Выполнение рисунка плоских тел

Цель: освоить приемы рисования плоских фигур с использованием законов линейной перспективы.

Задания:

1. Повторите основные понятия о линейной перспективе.

2. Выполните упражнения:

• постройте квадрат (прямоугольник) с использованием законов линейной перспективы;

• постройте окружность с использованием законов линейной перспективы.

1. Выполните рисунок квадрата и круга с натуры.

Требования к оформлению: рисунок выполняется в карандаше на листе формата А 4, лист рекомендуется располагать горизонтально.

краткое изложение теоретических вопросов

Для того, чтобы грамотно и реалистично выполнить рисунок, нужно знать элементы проецирующего аппарата и картины, некоторые законы линейной и воздушной перспективы и уметь работать с ними.

«Перспектива» (от латинского «pcrspicerc») в переводе означает «смотреть сквозь, правильно видеть».

Линейная перспектива — точная наука, которая учит изображать на плоскости предметы видимого мира в соответствии с кажущимся изменением их величины, очертаний и четкости, обусловленных степенью отдаленности от точки наблюдения.

 Воздушной перспективой называют кажущиеся изменения признаков предметов под воздействием воздушной среды и пространства. Законы воздушной перспективы предусматривают изменения в цвете, тоне, а также четкости очертаний предметов, удаленных на какое-то расстояние от рисующего.

Элементы проецирующего аппарата и картины

Элементы проецирующего аппарата и картины находятся между собой в зависимости, поскольку они связаны с положением рисующего. На основе их взаимосвязи определены элементы картины, которые необходимы при построении перспективных изображений (рис. 2.1).

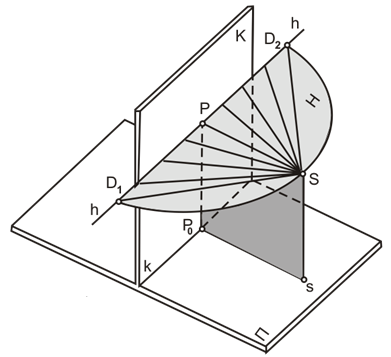

Рисунок 2.1 - Проецирующий аппарат и его элементы

Предметная плоскость (П) - горизонтальная плоскость, на которой помещается изображаемый предмет, зритель и картинная плоскость.

Картинная плоскость (К) - вертикальная плоскость на которой получают перспективное изображение. Картинная плоскость располагается перпендикулярно к предметной плоскости.

Основание картины (kk) – линия пересечения картинной плоскости с предметной.

Плоскость горизонта (Н) - плоскость, которая проходит через точку зрения, параллельно предметной плоскости и пересекает картинную плоскость.

Точка зрения (S) – точка, указывающая место, где располагается глаз рисующего относительно картины.

Линия горизонта (hh) - линия пересечения плоскости горизонта с плоскостью картины. Линия горизонта находится на уровне глаз рисующего.

Главный луч зрения (PS) – перпендикуляр, проведенный из точки зрения к линии горизонта.

Главная точка картины (Р) – точка пересечения главного луча зрения с линией горизонта, иногда ее называют главной точкой схода.

Дистанционные точки ( D1 и D2) - точки отдаления. Их располагают на линии горизонта по обе стороны от главной точки картины и на расстоянии, равном длине главного луча зрения. Дистанционные точки, как правило, находятся за пределами рамки картины.

Законы линейной перспективы

Изображение предметов на плоскости подчинено законам линейной перспективы. Наиболее наглядно это можно наблюдать на примере железной дороги со столбами, стоящими вдоль нее (рис. 2.2):

Рисунок 2.2 - Перспективное изображение железной дороги

• параллельные линии, уходящие в глубину пространства, кажутся сходящимися в одной точке на линии горизонта (рельсы);

• одинаковые предметы и объекты при удалении от наблюдателя кажутся меньше размером и сходятся в одной точке на линии горизонта (столбы);

• прямые линии, расположенные в плоскости картины, и параллельные линии горизонта по мере удаления в глубину сохраняют параллельность, но их размеры уменьшаются (шпалы, тень от столбов).

Знание законов линейной перспективы дает возможность правильно изображать предметы на картинной плоскости в соответствии с нашим зрительным восприятием видимых форм в пространстве, способствует выработке навыков такого изображения.

Перспективное изображение квадрата и окружности

Перспективное изображение квадрата будет представлять собой либо трапецию, если две его стороны параллельны картинной плоскости, либо неправильный четырехугольник, если плоскость квадрата расположена под случайным углом зрения. В первом случае две стороны квадрата будут параллельны линии горизонта, а стороны, идущие вглубь, сойдутся в главной точке картины Р (рис.2.3, а). Во втором случае стороны квадрата будут направлены в точки D1 и D2, расположенные справа и слева от главной (рис. 2.3, б).

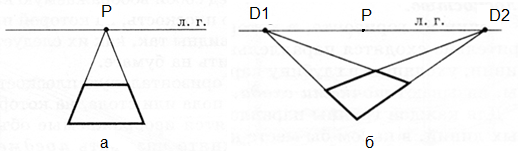

Рисунок 2.3 - Перспективное изображение квадрата: а - во фронтальном положении; б - под случайным углом зрения

Окружность в перспективе имеет вид эллипса (рис. 2.4). У эллипса есть большая и малая оси. Перспективные изменения происходят по малой оси. Большая и малая оси всегда взаимно перпендикулярны. При фронтальном положении большая ось эллипса параллельна линии горизонта. Чем ближе к линии горизонта, тем уже становится эллипс, а при совпадении с линией горизонта он превращается в прямую линию. При построении перспективного изображения окружности следует обратить внимание на то, что передняя половина окружности будет больше, а задняя — меньше.

Рисунок 2.4 - Перспективное изображение окружности

Порядок выполнения работы

Д ля правильного определения угла наклона применяют следующий прием визирования: держа карандаш горизонтально (параллельно полу) и перпендикулярно взгляду на вытянутой руке, совместите его с вершиной ближнего угла квадрата и определите на глаз угол наклона одной из сторон квадрата. Зрительно зафиксировав величину угла, наметьте направление этой стороны квадрата на рисунке. Сравните величину угла наклона правой и левой сторон квадрата, и наметьте направление второй стороны квадрата.
