Практическая работа №3

Практическое занятие № 3.

Тема: Построение 3-х проекций детали №2 по сетке.

Цель Изучить и закрепить Построение геометрических объектов по сетке

Оборудование: персональный компьютер, методические указания по выполнению практической работы

Ход работы

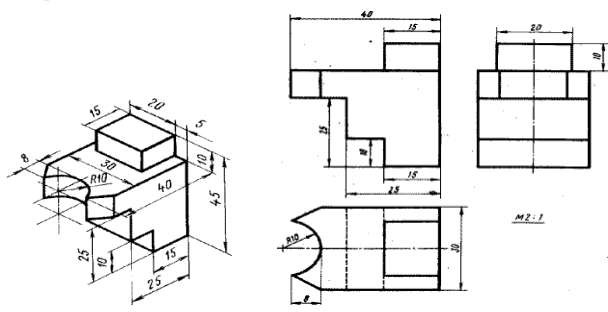

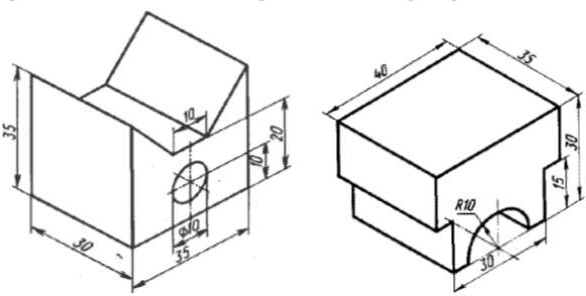

Задание 2: Выполнить чертеж детали в трех проекциях

− ЗагрузитьСАПР

− Создать чертеж

− Построить деталь

− Проставить размеры

− Заполнить основную надпись

Когда Вы работаете с чертежом, иногда бывает удобно включить изображение сетки на экране и назначить привязку к ее узлам.

При этом курсор, перемещаемый мышью, начнет двигаться не плавно, а дискретно по узлам сетки, то есть с определенным шагом. Такой режим работы можно сравнить с вычерчиванием изображения на листе миллиметровой бумаги.

Следует заметить, что изображение сетки на экране еще не говорит о том, что перемещение и привязка курсора выполняется по ее точкам.

Если Вы работаете с одним и тем же документом в нескольких окнах одновременно, то в каждом из этих окон сетка может иметь различные параметры (шаг, угол наклона, тип изображения и т.д.).

Вы можете установить режим глобальной привязки по сетке в активном окне. В этом случае перемещение курсора мышью выполняется дискретно по точкам сетки.

На время действия глобальной привязки по сетке поле управления шагом курсора в Строке текущего состояния будет закрыто для доступа.

Глобальная привязка по сетке действует только в том окне, в котором она была установлена. Изображение самой сетки на экране может быть при этом отключено.

Форма представления результата: Документ (экран), отчет по выполненной работе.
