«ПРАКТИЧЕСКАЯ РАБОТА № 5 «Составление плана местности по описанию»»
ПРАКТИЧЕСКАЯ РАБОТА № 5 « Составление плана местности по описанию»
Цель: формирование умения составлять план местности по описанию .
Подготовка планшета
М 1:50000
в 1 см …
С и Ю
Описание местности
Выполняемые действия
По территории данной местности в направлении с севера на юг проходит шоссе. Его пересекает грунтовая дорога, тянущаяся с юго-запада на северо-восток.
В центре листа обозначьте точку, которая будет точкой пересечения шоссе и грунтовой дороги.
Из этой точки определите направление на север и обозначьте шоссе, проходящее с севера на юг. Из этой же точки определите направление на юго-запад и северо-восток и обозначьте грунтовую дорогу.

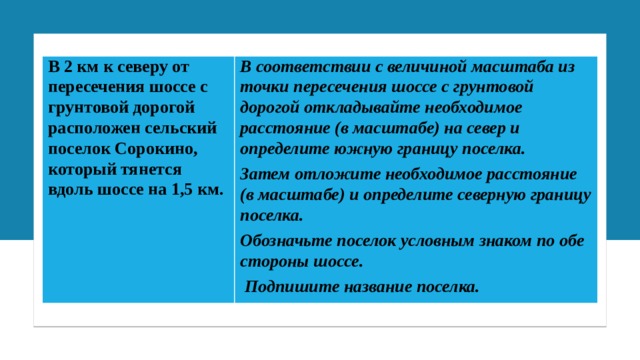

В 2 км к северу от пересечения шоссе с грунтовой дорогой расположен сельский поселок Сорокино, который тянется вдоль шоссе на 1,5 км.
В соответствии с величиной масштаба из точки пересечения шоссе с грунтовой дорогой откладывайте необходимое расстояние (в масштабе) на север и определите южную границу поселка.
Затем отложите необходимое расстояние (в масштабе) и определите северную границу поселка.
Обозначьте поселок условным знаком по обе стороны шоссе.
Подпишите название поселка.
Вдоль западной окраины поселка расположен сад, шириною 1,5 км.
Определите западную окраину поселка и условным знаком обозначьте сад, четко показав его северную, южную и восточную границы.
В 1 км к югу от места пересечения шоссе и грунтовой дороги построен металлический мост через реку Сорочинка, которая течет в юго-западном направлении.
Из точки пересечения шоссе с грунтовой дорогой отложите к югу необходимое расстояние в масштабе, обозначьте металлический мост.
От центра моста определите направление на юго-запад и обозначьте реку.
Стрелкой покажите направление ее течения, подпишите название реки.
На правом берегу реки лежит луг, а вдоль левого тянется смешанный лес.
Определите правый и левый берег реки. Вдоль правого берега
обозначьте луг. Вдоль левого - смешанный лес, не указывая точные границы их распространения.

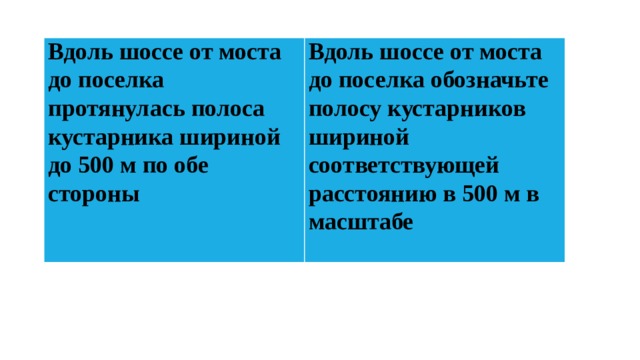

Вдоль шоссе от моста до поселка протянулась полоса кустарника шириной до 500 м по обе стороны
Вдоль шоссе от моста до поселка обозначьте полосу кустарников шириной соответствующей расстоянию в 500 м в масштабе

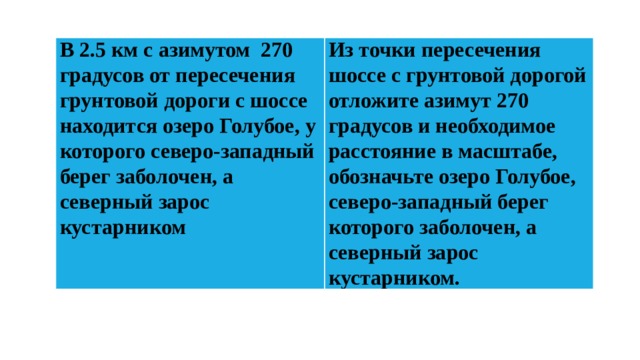

В 2.5 км с азимутом 270 градусов от пересечения грунтовой дороги с шоссе находится озеро Голубое, у которого северо-западный берег заболочен, а северный зарос кустарником
Из точки пересечения шоссе с грунтовой дорогой отложите азимут 270 градусов и необходимое расстояние в масштабе, обозначьте озеро Голубое, северо-западный берег которого заболочен, а северный зарос кустарником.
