Предмет "Труд (Технология)", модуль «Компьютерная графика. Черчение.», презентация на тему "Типы графических изображений", 5 класс

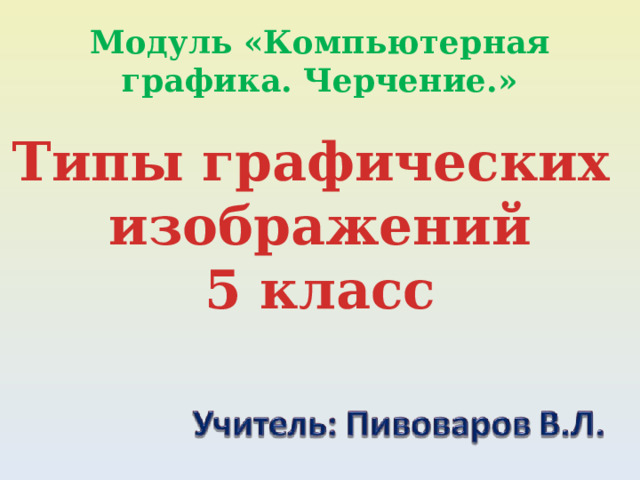

Модуль «Компьютерная графика. Черчение.»

Типы графических

изображений

5 класс

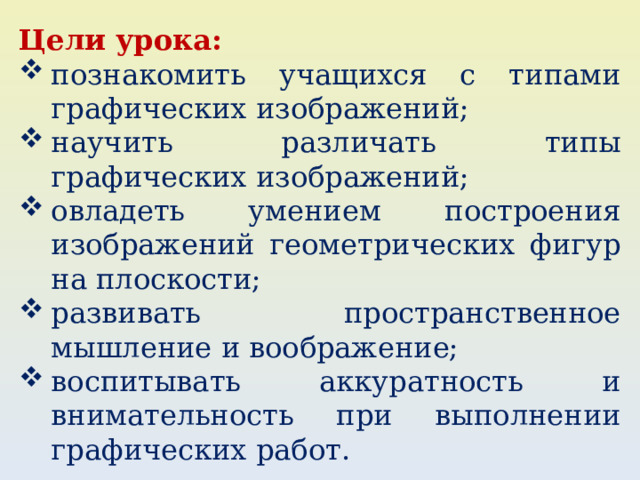

Цели урока:

• познакомить учащихся с типами графических изображений;
• научить различать типы графических изображений;
• овладеть умением построения изображений геометрических фигур на плоскости;
• развивать пространственное мышление и воображение;
• воспитывать аккуратность и внимательность при выполнении графических работ.

Из истории

Истоками развития изображений являются первобытные рисунки и древние пиктограммы. Именно в них зарождался и формировался графический язык, основой которого является способ изображений. Рисунок появился, как средство общения между людьми, задолго до создания письменности. В дальнейшем на его основе развивалось рисунчатое письмо. В древности многие народы любую информацию передавали с помощью рисунков.

В эпоху Возрождения открывались законы перспективы, закладывались практические основы отображения технической информации новыми графическими способами. Великим Леонардо да Винчи (1452-1519) в наследство потомкам были оставлены графические изображения летательного аппарата, метательных машин. Они были выполнены особым способом, который его современники называли «конической перспективой». Этот способ не потерял своей актуальности по сей день. В настоящее время он называется «линейной перспективой» и используется в архитектуре, рисунке, живописи, дизайне.

Несмотря на то, что рисунок не дает полного представления о внутреннем устройстве и действительных размерах изображаемого объекта, долгое время им пользовались как основным техническим документом, с помощью которого строили различные сооружения. Так, например, в Древней Руси по рисункам были построены новгородские и московские храмы и другие памятники старины.

Рисунок

храма

Христа Спасителя

Храм

Христа Спасителя

в Москве

Типы графических

изображений

ЧЕРТЁЖ

— это графический документ, который содержит изображение объекта, выполненное с использованием специальных условных обозначений, масштабов и правил.

Отличие от рисунка:

• строгие правила создания;
• имеет точные размеры;
• содержит информацию о материале, конструкции и принципе работы

РИСУНОК

ЧЕРТЁЖ

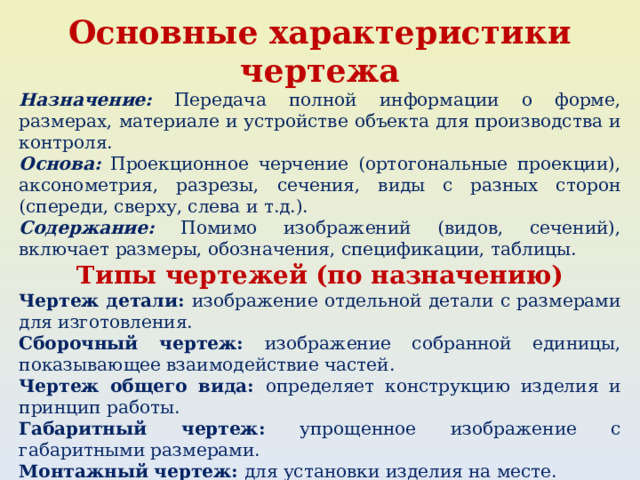

Основные характеристики чертежа

Назначение: Передача полной информации о форме, размерах, материале и устройстве объекта для производства и контроля.

Основа: Проекционное черчение (ортогональные проекции), аксонометрия, разрезы, сечения, виды с разных сторон (спереди, сверху, слева и т.д.).

Содержание: Помимо изображений (видов, сечений), включает размеры, обозначения, спецификации, таблицы.

Типы чертежей (по назначению)

Чертеж детали: изображение отдельной детали с размерами для изготовления.

Сборочный чертеж: изображение собранной единицы, показывающее взаимодействие частей.

Чертеж общего вида: определяет конструкцию изделия и принцип работы.

Габаритный чертеж: упрощенное изображение с габаритными размерами.

Монтажный чертеж: для установки изделия на месте.

Электромонтажный чертеж: для выполнения электромонтажных работ.

Типы чертежей (по назначению)

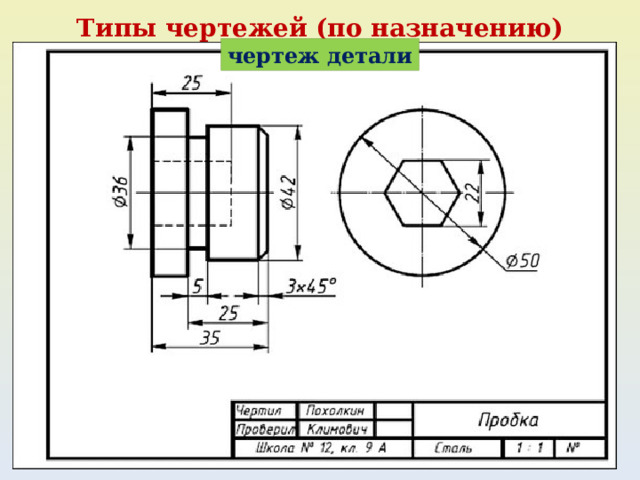

чертеж детали

Типы чертежей (по назначению)

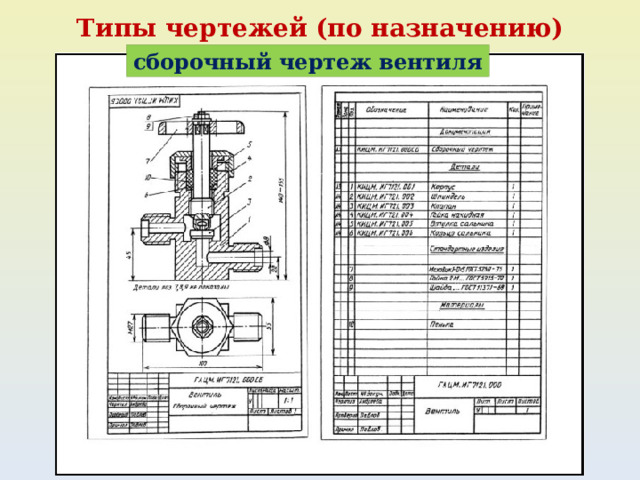

сборочный чертеж вентиля

Типы чертежей (по назначению)

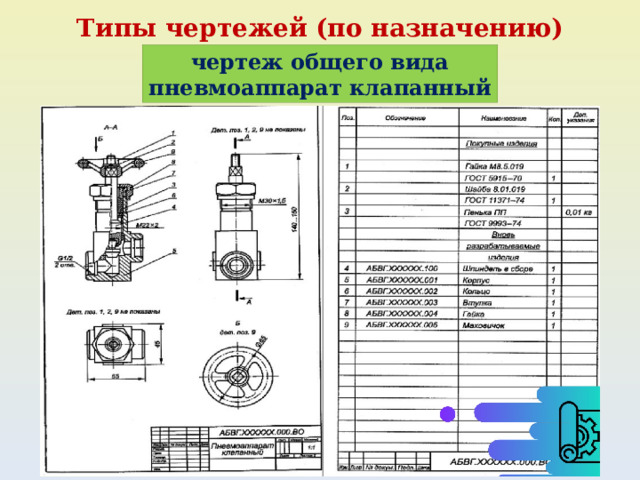

чертеж общего вида

пневмоаппарат клапанный

Типы чертежей (по назначению)

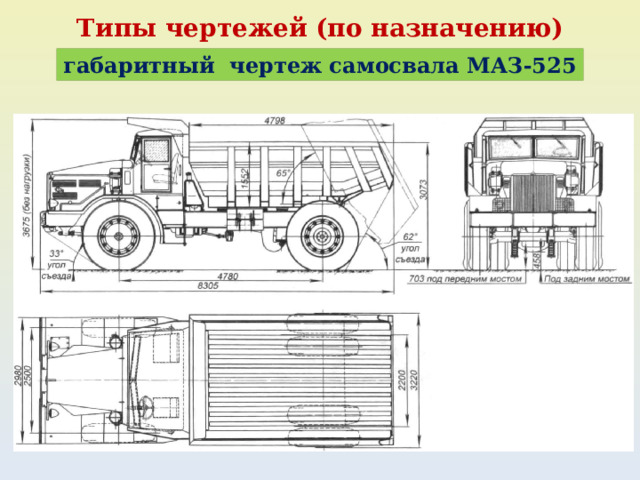

габаритный чертеж самосвала МАЗ-525

Типы чертежей (по назначению)

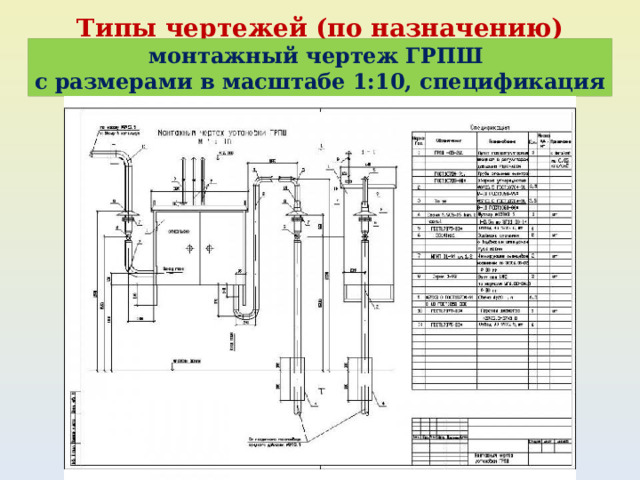

монтажный чертеж ГРПШ

с размерами в масштабе 1:10, спецификация

Типы чертежей (по назначению)

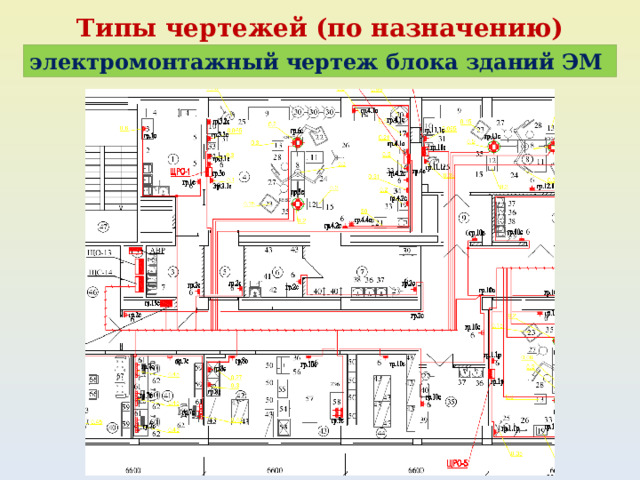

электромонтажный чертеж блока зданий ЭМ

Основные группы условных обозначений на чертежах

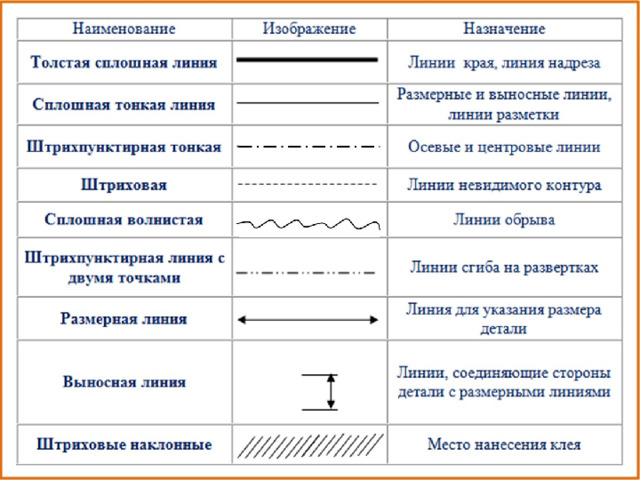

Линии:

• сплошная основная — контуры видимых частей детали;
• штриховая — контуры невидимых частей детали;
• штрихпунктирная тонкая — оси симметрии, линии центров отверстий и т.д;
• штрихпунктирная толстая — контуры смежных элементов;
• другие виды линий, каждая из которых имеет свое назначение.

Размеры:

• линейные размеры — указывают длину, ширину, высоту и другие линейные параметры детали;
• радиальные размеры — указывают радиусы окружностей и дуг;
• угловые размеры — указывают величину углов.

Допуски и посадки: указывают допустимые отклонения размеров и формы детали, обеспечивая ее взаимозаменяемость с другими деталями.

Шероховатость поверхностей: определяет качество обработки поверхности и ее влияние на работу детали.

Материалы: указываются материалы, из которых изготовлена деталь или ее отдельные элементы.

Тепловая обработка и покрытия: обозначают виды термической обработки и покрытия поверхности детали.

Резьба: указывают тип, размеры и другие характеристики резьбы.

Сварные соединения: обозначают виды сварных швов и их параметры.

Условные графические обозначения элементов: изображают различные элементы конструкций (пружины, болты, гайки и т.д.) в упрощенном виде.

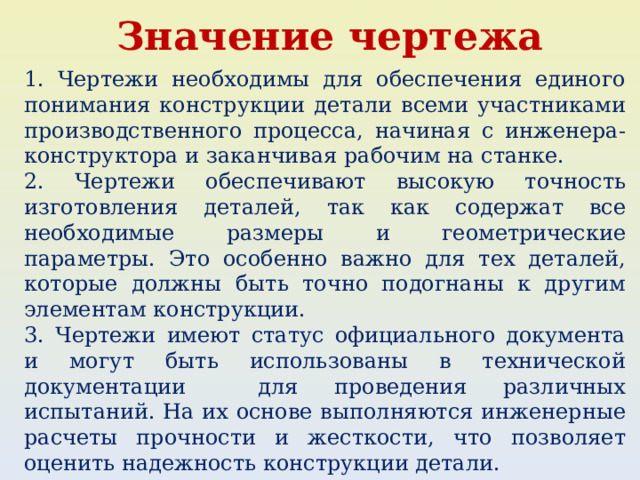

Значение чертежа

1. Чертежи необходимы для обеспечения единого понимания конструкции детали всеми участниками производственного процесса, начиная с инженера-конструктора и заканчивая рабочим на станке.

2. Чертежи обеспечивают высокую точность изготовления деталей, так как содержат все необходимые размеры и геометрические параметры. Это особенно важно для тех деталей, которые должны быть точно подогнаны к другим элементам конструкции.

3. Чертежи имеют статус официального документа и могут быть использованы в технической документации для проведения различных испытаний. На их основе выполняются инженерные расчеты прочности и жесткости, что позволяет оценить надежность конструкции детали.

ЭСКИЗ

• предварительный, быстрый набросок, который фиксирует основную идею, композицию или замысел будущего художественного произведения (картины, скульптуры, костюма);
• служит для поиска формы и деталей перед основной работой;
• в технике может быть выполнен от руки без точного масштаба, но с сохранением пропорций.

Эскиз «Бурлаки на Волге»

И. Репин, 1870, карандаш

Картина «Бурлаки на Волге»

И. Репин, 1872—1873, масло

Основные характеристики и функции:

Предварительность: это промежуточный этап, не предполагающий финальной завершенности, хотя некоторые эскизы (например, Леонардо да Винчи) сами по себе являются произведениями искусства.

Фиксация идеи: главная цель — быстро зафиксировать композицию, расположение объектов, освещение, цветовое решение.

Разнообразие техник: может выполняться карандашом, акварелью, углем, пастелью, сангиной и другими материалами.

Первый летательный аппарат Леонардо да Винчи (эскиз)

Разнообразие техник эскиза

эскиз карандашом

Разнообразие техник эскиза

эскиз акварелью

Разнообразие техник эскиза

эскиз углём

Разнообразие техник эскиза

эскиз пастелью

Разнообразие техник эскиза

эскиз сангиной

Материал для рисования, представляющий собой твердые палочки из каолина и оксидов железа, гамма цветов сангины начинается коричневым и заканчивается близким к красному

Применение эскиза в разных сферах

искусство:

поиск композиции для живописи, эскизы для скульптур, мозаик, росписей.

дизайн одежды:

рабочий эскиз включает детали кроя, фурнитуру, цвета.

инженерия:

чертеж от руки с сохранением пропорций для деталей, не требующих полной точности масштаба.

ТЕХНИЧЕСКИЙ РИСУНОК

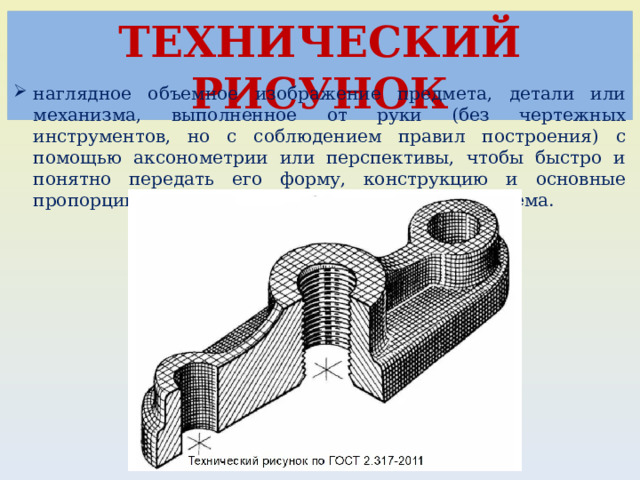

• наглядное объемное изображение предмета, детали или механизма, выполненное от руки (без чертежных инструментов, но с соблюдением правил построения) с помощью аксонометрии или перспективы, чтобы быстро и понятно передать его форму, конструкцию и основные пропорции, часто с нанесением светотени для объема.

Технический рисунок

линейным

(без передачи светотени)

объёмнопространственным (с передачей светотени и цвета)

Практическая работа

Задание: построить технический рисунок геометрического тела «куб»

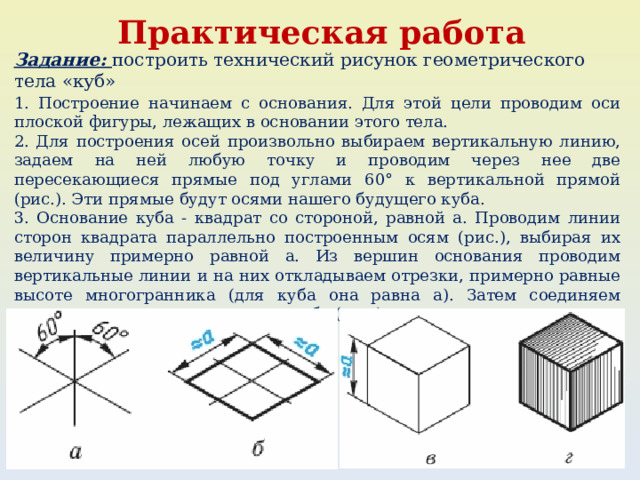

1. Построение начинаем с основания. Для этой цели проводим оси плоской фигуры, лежащих в основании этого тела.

2. Для построения осей произвольно выбираем вертикальную линию, задаем на ней любую точку и проводим через нее две пересекающиеся прямые под углами 60° к вертикальной прямой (рис.). Эти прямые будут осями нашего будущего куба.

3. Основание куба - квадрат со стороной, равной а. Проводим линии сторон квадрата параллельно построенным осям (рис.), выбирая их величину примерно равной а. Из вершин основания проводим вертикальные линии и на них откладываем отрезки, примерно равные высоте многогранника (для куба она равна а). Затем соединяем вершины, завершая построение куба (рис.).
