Предмет "Труд (Технология)", модуль «Компьютерная графика. Черчение»", презентация по теме "Практическая работа «Чтение графических изображений», 5 класс

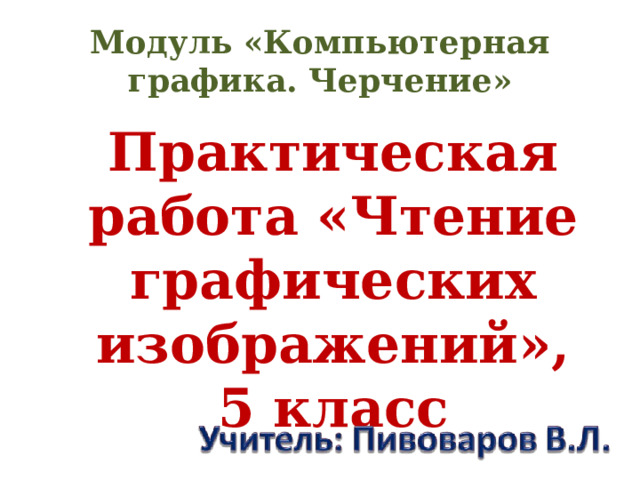

Модуль «Компьютерная графика. Черчение»

Практическая работа «Чтение графических изображений»,

5 класс

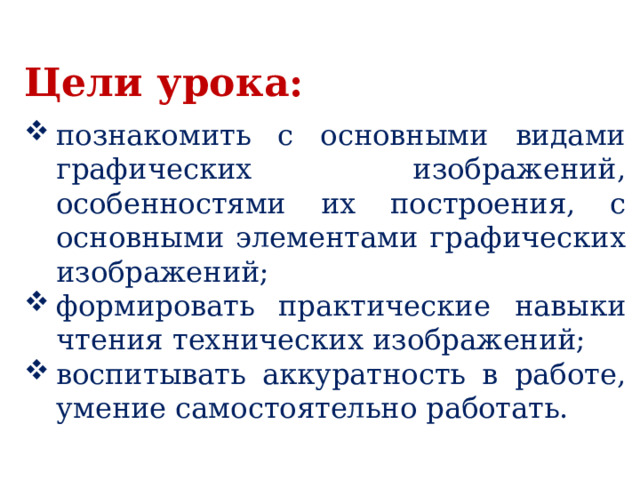

Цели урока:

• познакомить с основными видами графических изображений, особенностями их построения, с основными элементами графических изображений;
• формировать практические навыки чтения технических изображений;
• воспитывать аккуратность в работе, умение самостоятельно работать.

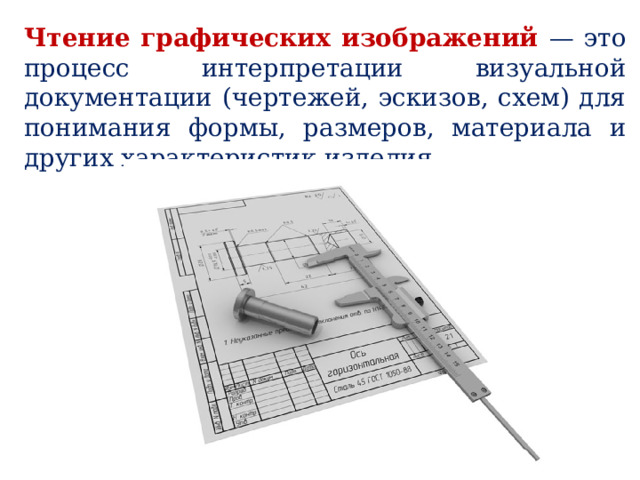

Чтение графических изображений — это процесс интерпретации визуальной документации (чертежей, эскизов, схем) для понимания формы, размеров, материала и других характеристик изделия.

Основные виды графических изображений

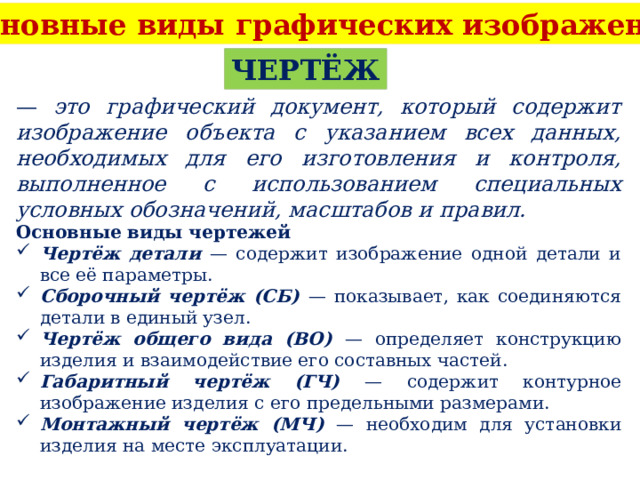

ЧЕРТЁЖ

— это графический документ, который содержит изображение объекта с указанием всех данных, необходимых для его изготовления и контроля, выполненное с использованием специальных условных обозначений, масштабов и правил.

Основные виды чертежей

• Чертёж детали — содержит изображение одной детали и все её параметры.
• Сборочный чертёж (СБ) — показывает, как соединяются детали в единый узел.
• Чертёж общего вида (ВО) — определяет конструкцию изделия и взаимодействие его составных частей.
• Габаритный чертёж (ГЧ) — содержит контурное изображение изделия с его предельными размерами.
• Монтажный чертёж (МЧ) — необходим для установки изделия на месте эксплуатации.

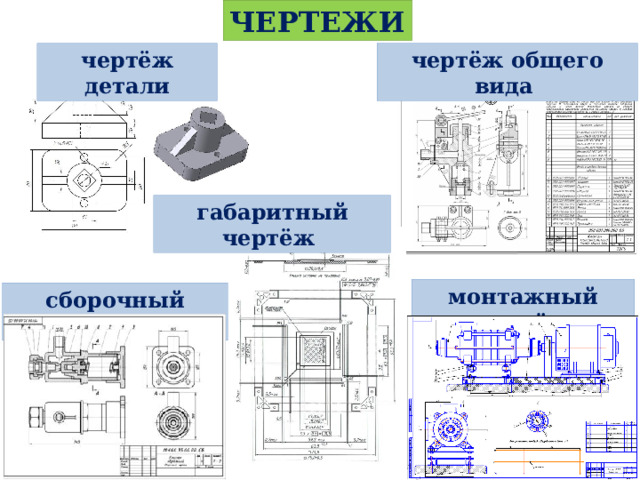

ЧЕРТЕЖИ

чертёж детали

чертёж общего вида

габаритный чертёж

монтажный чертёж

сборочный чертёж

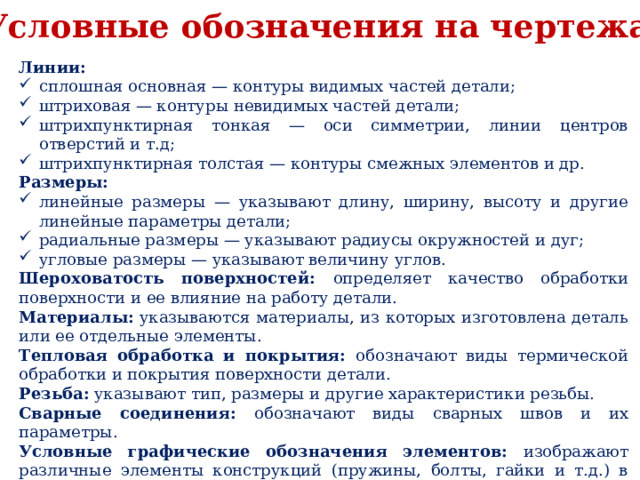

Условные обозначения на чертежах

Линии:

• сплошная основная — контуры видимых частей детали;
• штриховая — контуры невидимых частей детали;
• штрихпунктирная тонкая — оси симметрии, линии центров отверстий и т.д;
• штрихпунктирная толстая — контуры смежных элементов и др.

Размеры:

• линейные размеры — указывают длину, ширину, высоту и другие линейные параметры детали;
• радиальные размеры — указывают радиусы окружностей и дуг;
• угловые размеры — указывают величину углов.

Шероховатость поверхностей: определяет качество обработки поверхности и ее влияние на работу детали.

Материалы: указываются материалы, из которых изготовлена деталь или ее отдельные элементы.

Тепловая обработка и покрытия: обозначают виды термической обработки и покрытия поверхности детали.

Резьба: указывают тип, размеры и другие характеристики резьбы.

Сварные соединения: обозначают виды сварных швов и их параметры.

Условные графические обозначения элементов: изображают различные элементы конструкций (пружины, болты, гайки и т.д.) в упрощенном виде.

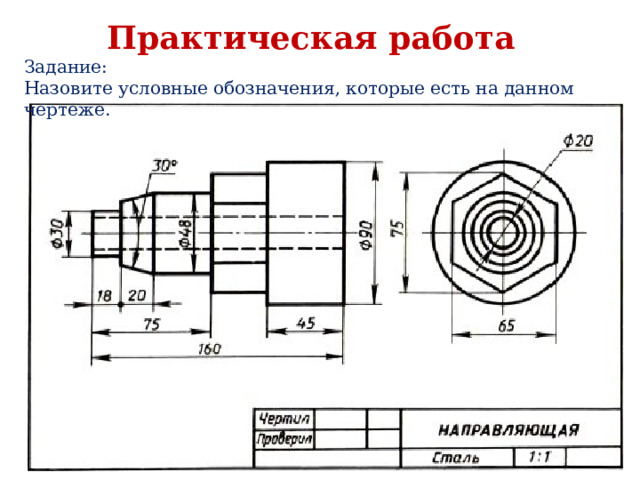

Практическая работа

Задание:

Назовите условные обозначения, которые есть на данном чертеже.

Основные виды графических изображений

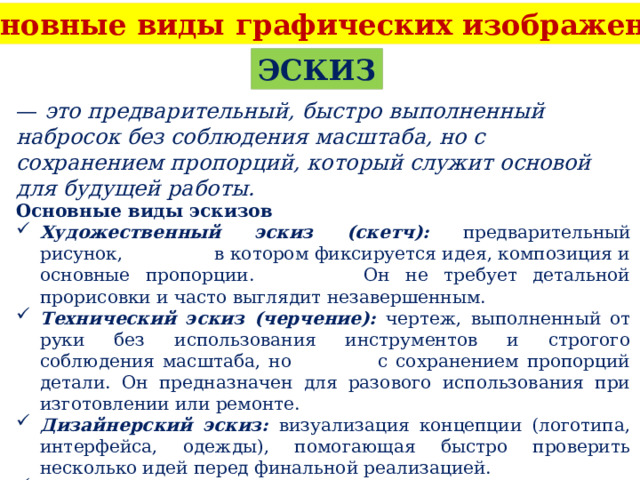

ЭСКИЗ

— это предварительный, быстро выполненный набросок без соблюдения масштаба, но с сохранением пропорций, который служит основой для будущей работы.

Основные виды эскизов

• Художественный эскиз (скетч): предварительный рисунок, в котором фиксируется идея, композиция и основные пропорции. Он не требует детальной прорисовки и часто выглядит незавершенным.
• Технический эскиз (черчение): чертеж, выполненный от руки без использования инструментов и строгого соблюдения масштаба, но с сохранением пропорций детали. Он предназначен для разового использования при изготовлении или ремонте.
• Дизайнерский эскиз: визуализация концепции (логотипа, интерфейса, одежды), помогающая быстро проверить несколько идей перед финальной реализацией.
• Цифровой эскиз: работа, созданная в графических редакторах с помощью планшета или стилуса.

ЭСКИЗЫ

технический эскиз (черчение)

художественный эскиз (скетч)

цифровой эскиз

дизайнерский эскиз

Основные виды графических изображений

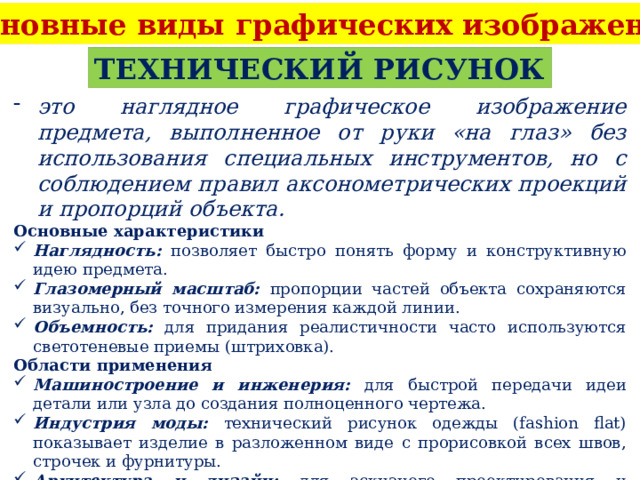

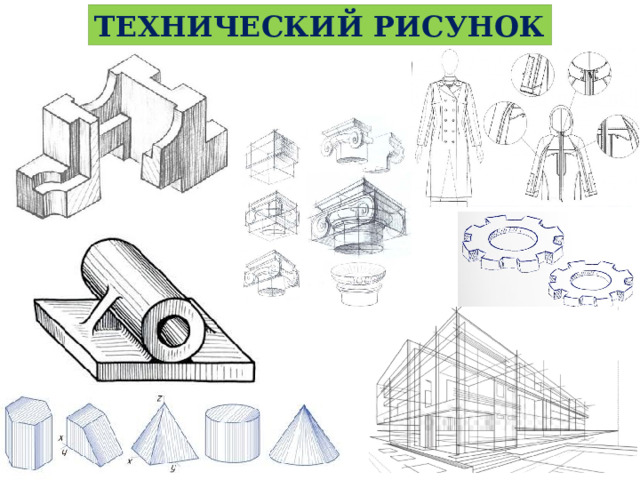

ТЕХНИЧЕСКИЙ РИСУНОК

• это наглядное графическое изображение предмета, выполненное от руки «на глаз» без использования специальных инструментов, но с соблюдением правил аксонометрических проекций и пропорций объекта.

Основные характеристики

• Наглядность: позволяет быстро понять форму и конструктивную идею предмета.
• Глазомерный масштаб: пропорции частей объекта сохраняются визуально, без точного измерения каждой линии.
• Объемность: для придания реалистичности часто используются светотеневые приемы (штриховка).

Области применения

• Машиностроение и инженерия: для быстрой передачи идеи детали или узла до создания полноценного чертежа.
• Индустрия моды: технический рисунок одежды (fashion flat) показывает изделие в разложенном виде с прорисовкой всех швов, строчек и фурнитуры.
• Архитектура и дизайн: для эскизного проектирования и визуализации концепций.

ТЕХНИЧЕСКИЙ РИСУНОК

Основные виды графических изображений

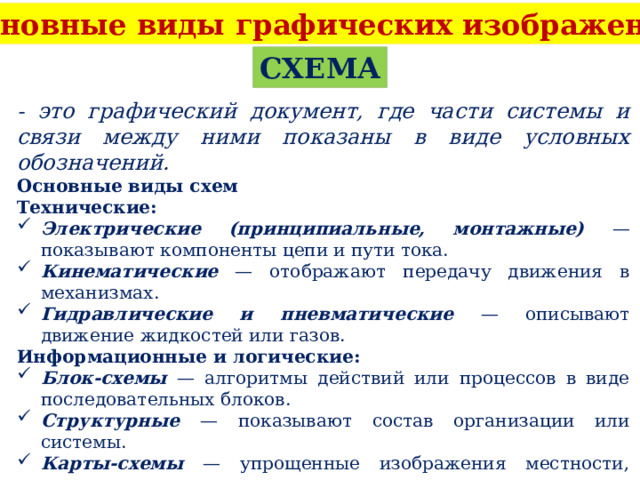

СХЕМА

- это графический документ, где части системы и связи между ними показаны в виде условных обозначений.

Основные виды схем

Технические:

• Электрические (принципиальные, монтажные) — показывают компоненты цепи и пути тока.
• Кинематические — отображают передачу движения в механизмах.
• Гидравлические и пневматические — описывают движение жидкостей или газов.

Информационные и логические:

• Блок-схемы — алгоритмы действий или процессов в виде последовательных блоков.
• Структурные — показывают состав организации или системы.
• Карты-схемы — упрощенные изображения местности, например, схема метро.

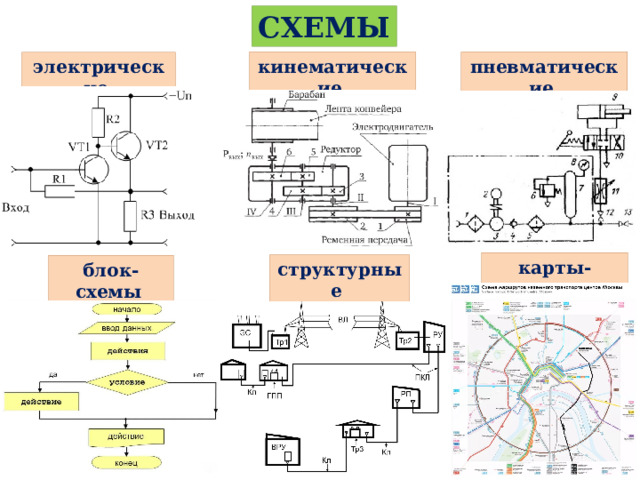

СХЕМЫ

кинематические

пневматические

электрические

карты-схемы

структурные

блок-схемы

Основные виды графических изображений

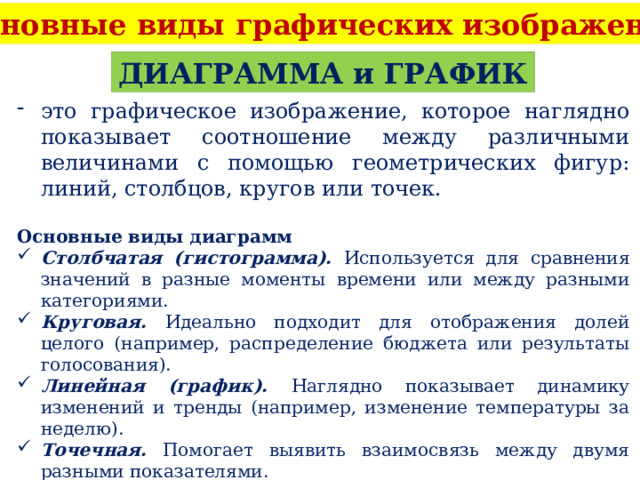

ДИАГРАММА и ГРАФИК

• это графическое изображение, которое наглядно показывает соотношение между различными величинами с помощью геометрических фигур: линий, столбцов, кругов или точек.

Основные виды диаграмм

• Столбчатая (гистограмма). Используется для сравнения значений в разные моменты времени или между разными категориями.
• Круговая. Идеально подходит для отображения долей целого (например, распределение бюджета или результаты голосования).
• Линейная (график). Наглядно показывает динамику изменений и тренды (например, изменение температуры за неделю).
• Точечная. Помогает выявить взаимосвязь между двумя разными показателями.

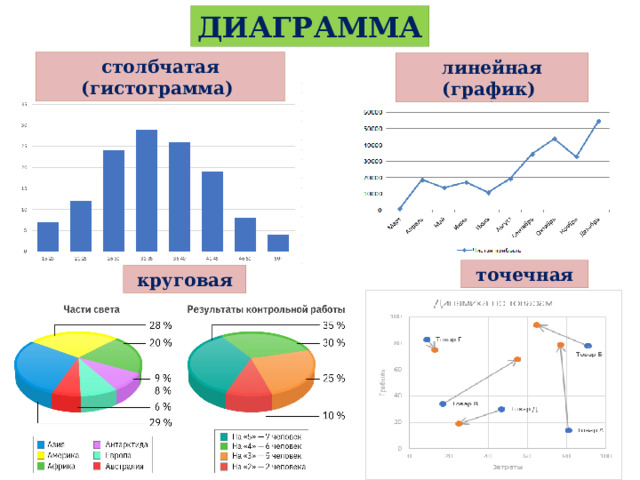

ДИАГРАММА

столбчатая (гистограмма)

линейная (график)

точечная

круговая

Основные виды графических изображений

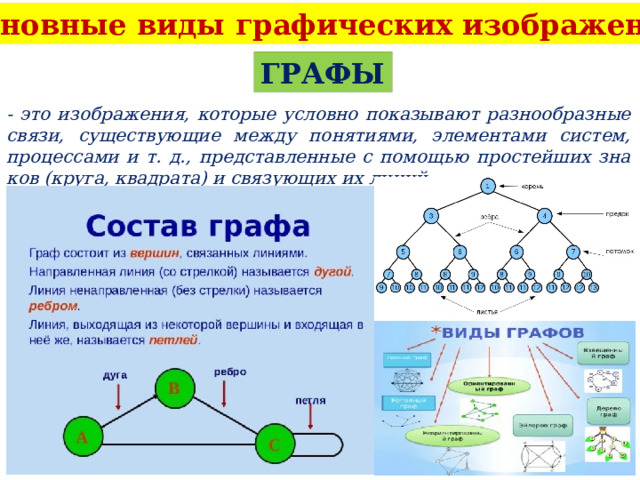

ГРАФЫ

- это изображения, которые условно показывают разнообраз­ные связи, существующие между понятиями, элементами систем, процессами и т. д., представленные с помощью простейших зна­ков (круга, квадрата) и связующих их линий.

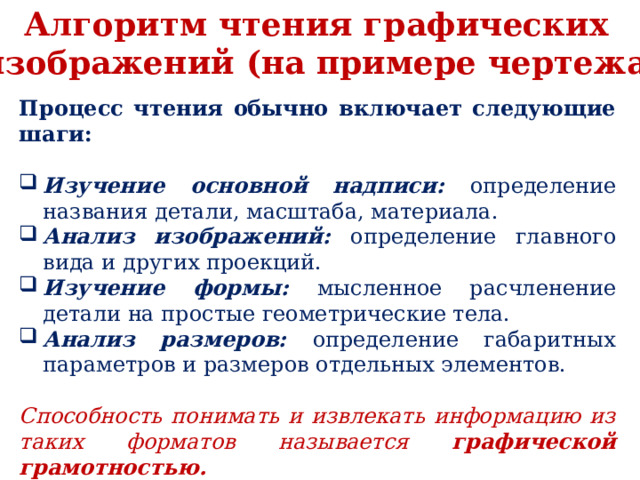

Алгоритм чтения графических

изображений (на примере чертежа)

Процесс чтения обычно включает следующие шаги:

• Изучение основной надписи: определение названия детали, масштаба, материала.
• Анализ изображений: определение главного вида и других проекций.
• Изучение формы: мысленное расчленение детали на простые геометрические тела.
• Анализ размеров: определение габаритных параметров и размеров отдельных элементов.

Способность понимать и извлекать информацию из таких форматов называется графической грамотностью.

Практическая работа

Задание:

Назовите вид графического изображения.
