ТРАНСФОРМАТОР И ЕГО ВИДЫ

Выполнил ученик 11 б класса

ГКОУ СОШ № 3 при ИУ

Балагов Аслан

• Трансформатор — это электромагнитное устройство, которое используется для преобразования переменного напряжения и тока. Он состоит из двух или более обмоток, которые связаны магнитным полем.

История создания трансформатора

• Трансформатор был изобретён в 1876 году русским учёным Павлом Николаевичем Яблочковым. Однако сам принцип работы этого устройства был известен задолго до этого. В 1831 году Майкл Фарадей открыл явление электромагнитной индукции, на котором основан принцип действия трансформатора.

Строение трансформатора

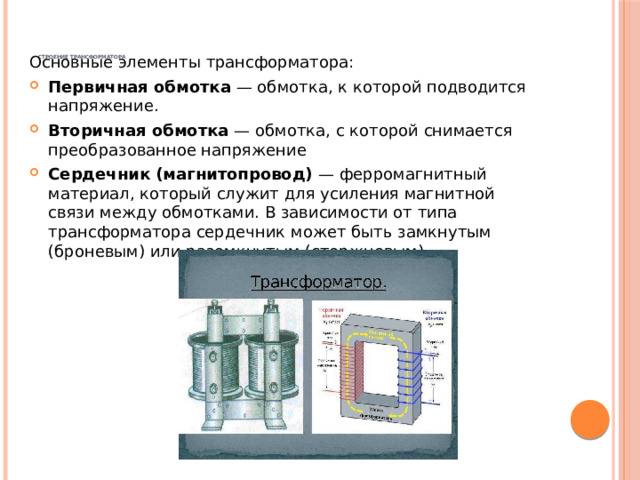

Основные элементы трансформатора:

• Первичная обмотка — обмотка, к которой подводится напряжение.
• Вторичная обмотка — обмотка, с которой снимается преобразованное напряжение
• Сердечник (магнитопровод) — ферромагнитный материал, который служит для усиления магнитной связи между обмотками. В зависимости от типа трансформатора сердечник может быть замкнутым (броневым) или разомкнутым (стержневым).

Принцип действия трансформатора

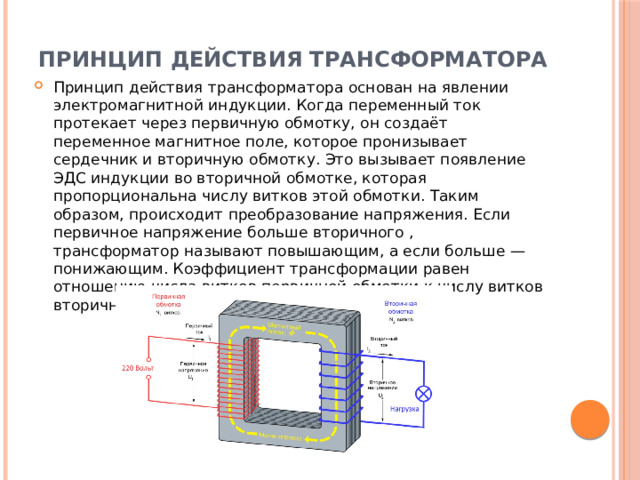

• Принцип действия трансформатора основан на явлении электромагнитной индукции. Когда переменный ток протекает через первичную обмотку, он создаёт переменное магнитное поле, которое пронизывает сердечник и вторичную обмотку. Это вызывает появление ЭДС индукции во вторичной обмотке, которая пропорциональна числу витков этой обмотки. Таким образом, происходит преобразование напряжения. Если первичное напряжение больше вторичного , трансформатор называют повышающим, а если больше — понижающим. Коэффициент трансформации равен отношению числа витков первичной обмотки к числу витков вторичной обмотки :

Типы трансформаторов и их применение

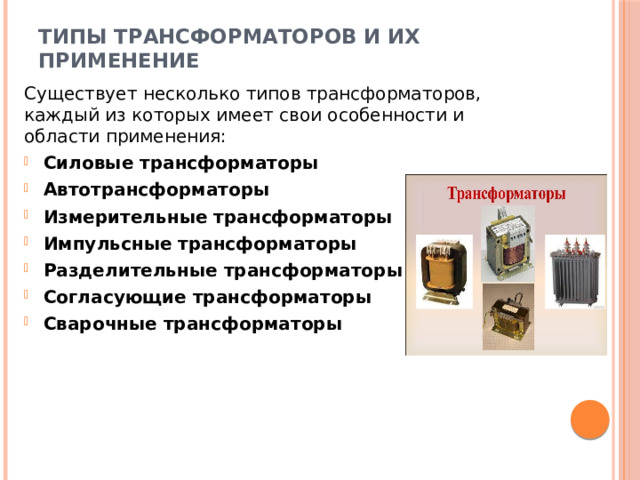

Существует несколько типов трансформаторов, каждый из которых имеет свои особенности и области применения:

• Силовые трансформаторы
• Автотрансформаторы
• Измерительные трансформаторы
• Импульсные трансформаторы
• Разделительные трансформаторы
• Согласующие трансформаторы
• Сварочные трансформаторы

Силовые трансформаторы используются для передачи электроэнергии на большие расстояния и для обеспечения различных уровней напряжения в электрических сетях. Они могут быть повышающими или понижающими.

Автотрансформаторы имеют одну обмотку с ответвлениями, что позволяет регулировать напряжение. Они используются в электроэнергетике и промышленности.

Измерительные трансформаторы применяются для измерения больших токов и напряжений с помощью стандартных измерительных приборов. Они обеспечивают безопасность и точность измерений.

Импульсные трансформаторы предназначены для преобразования импульсных сигналов и используются в радиотехнике и электронике

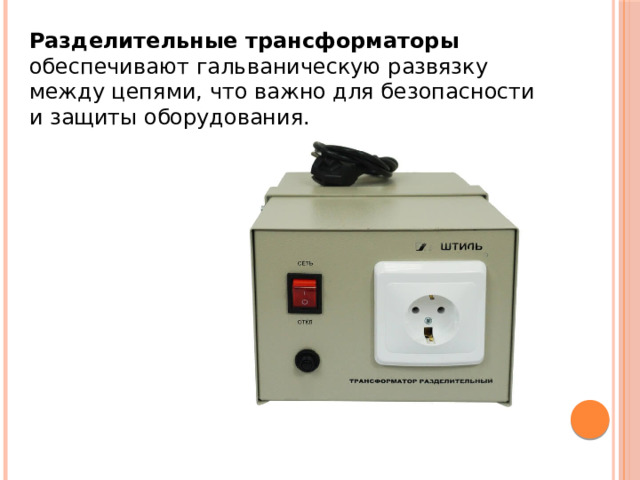

Разделительные трансформаторы обеспечивают гальваническую развязку между цепями, что важно для безопасности и защиты оборудования.

Согласующие трансформаторы согласуют импеданс различных устройств, обеспечивая передачу сигнала без искажений.

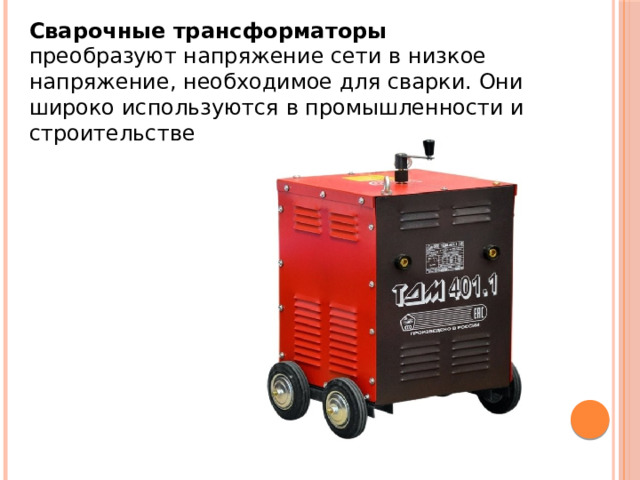

Сварочные трансформаторы преобразуют напряжение сети в низкое напряжение, необходимое для сварки. Они широко используются в промышленности и строительстве
