Презентация "Электрическое напряжение. Измерение напряжения"

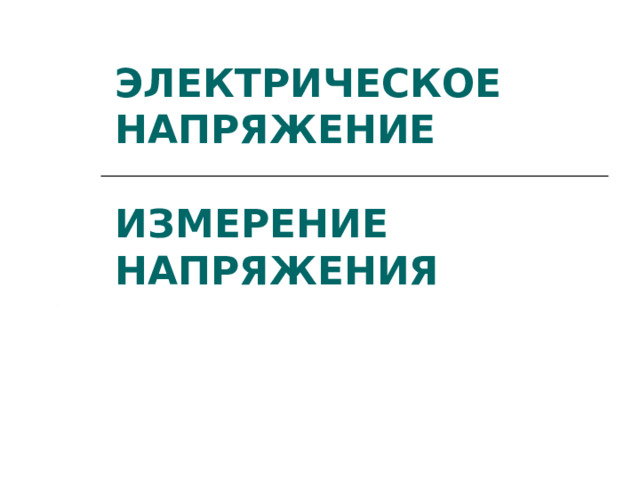

ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

РАБОТА ТОКА

• Направленное упорядоченное движение свободных заряженных частиц (электрический ток) возможен благодаря действию на эти частицы силы со стороны ЭП. Когда тело движется под действием определенной силы и направление движения совпадает с направлением действия этой силы, то сила совершает работу.
• Т.о., когда в некотором участке цепи существует ток, то электрическое поле совершает работу. Эту работу принято называть работою тока .

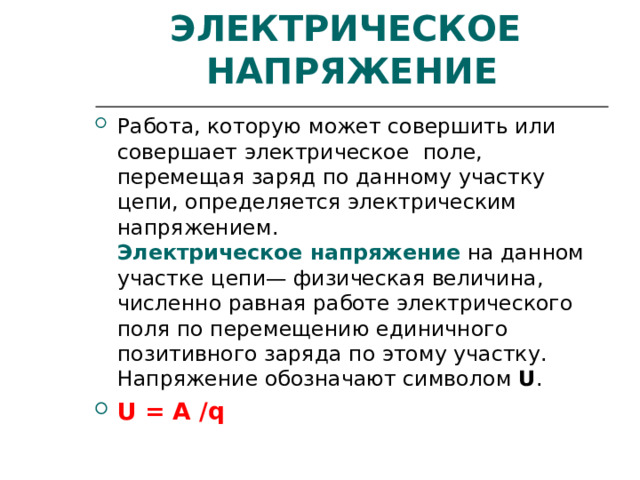

ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ

• Работа, которую может совершить или совершает электрическое поле, перемещая заряд по данному участку цепи, определяется электрическим напряжением. Электрическое напряжение на данном участке цепи— физическая величина, численно равная работе электрического поля по перемещению единичного позитивного заряда по этому участку. Напряжение обозначают символом U .
• U = A / q

ЕДИНИЦА НАПРЯЖЕНИЯ

• Единицею напряжения в СИ - Вольт ( В ).
• 1 В - такое напряжение на участке цепи, при котором электрическое поле совершает работу в 1 Дж, перемещая по этому участку заряд в 1 Кл: 1В=1Дж/1Кл

• 1мкВ =0,000001 В ;
• 1 мВ = 0,001 В; 1кВ = 1000 В.

• Электрическое напряжение на клеточной мембране или микрочипе составляет несколько микровольт, а между тучами во время грозы — сотни киловольт.

Алессандро Джузеппе Антонио Анастасио Вольта

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

• Для измерения напряжения используют вольтметр .
• Внешне вольтметр похож на амперметр. Как и любой измерительный прибор, вольтметр не должен влиять на значение измеряемой величины. Поэтому вольтметр сконструирован таким образом, что в случае включения его в электрическую цепь значение напряжения на этом участке цепи практически не меняется.
• Правила включения вольтметра в цепь: 1.    Вольтметр присоединяют параллельно к тому участку цепи, на котором необходимо измерить напряжение.

2.  Подсоединяют, соблюдая полярность.

3.    Для измерения напряжения на полюсах источника тока вольтметр подключают непосредственно о клемм источника.

ВОЛЬТМЕТР
