Презентация к уроку физики в 7 классе по теме: "Блоки"

Блоки

Блок – колесо с желобом , укреплённое в обойме. По желобу пропускается верёвка, трос или цепь.

Виды блоков

ось поднимается или опускается вместе с грузом

ось закреплена и при подъеме

груза не движется

; " width="640"

Неподвижный блок не даёт выигрыша в силе , но позволяет менять направление действия силы.

l 1 = l

l 1 =l 2 =

;

Применение неподвижных блоков

Такие приспособления используют строители, пожарные,

альпинисты .

" width="640"

Подвижный блок даёт выигрыш в силе в 2 раза.

l 1 = 2l 2 =

На практике часто применяют комбинацию подвижного блока с неподвижным. Это позволяет изменить направление силового воздействия с одновременным двукратным выигрышем в силе.

Система двух неподвижных и двух подвижных блоков даёт выигрыш в силе в 4 раза.

Применение блоков в технике

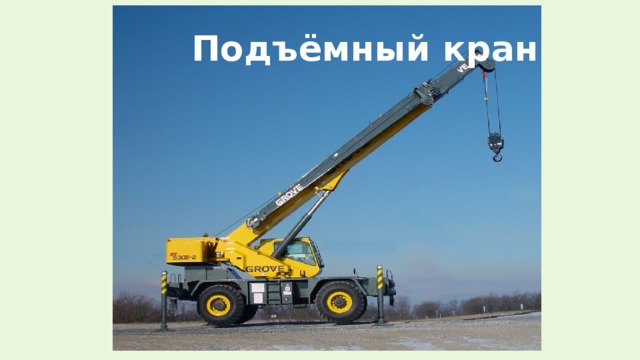

Подъёмный кран

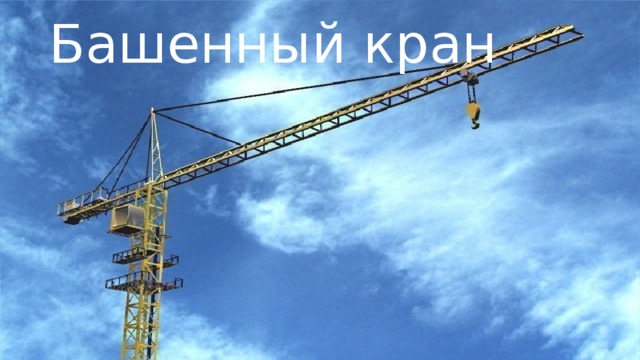

Башенный кран

Задача 1 . Одинаковые вёдра с водой уравновешены с помощью двух блоков. Равное ли количество воды в вёдрах?

Задача2. Груз какого веса надо подвесить ,чтобы система блоков находилась в равновесии?( трением и весом блоков пренебречь)

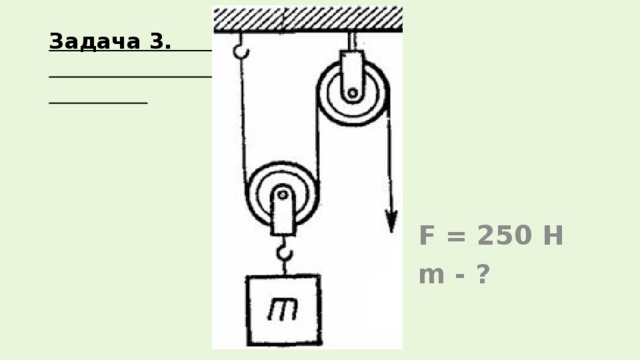

Задача 3.

F = 250 Н

m - ?

ооо

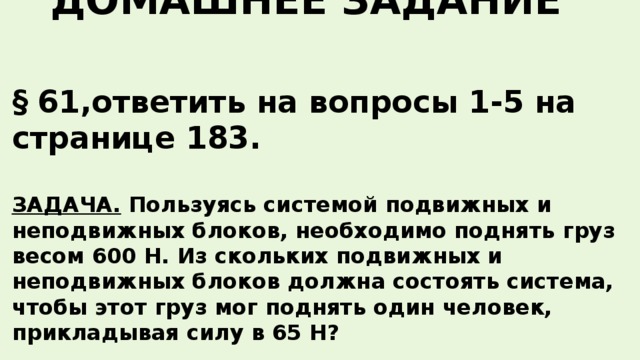

ДОМАШНЕЕ ЗАДАНИЕ

§ 61,ответить на вопросы 1-5 на странице 183.

ЗАДАЧА. Пользуясь системой подвижных и неподвижных блоков, необходимо поднять груз весом 600 Н. Из скольких подвижных и неподвижных блоков должна состоять система, чтобы этот груз мог поднять один человек, прикладывая силу в 65 Н?
