Масштаб

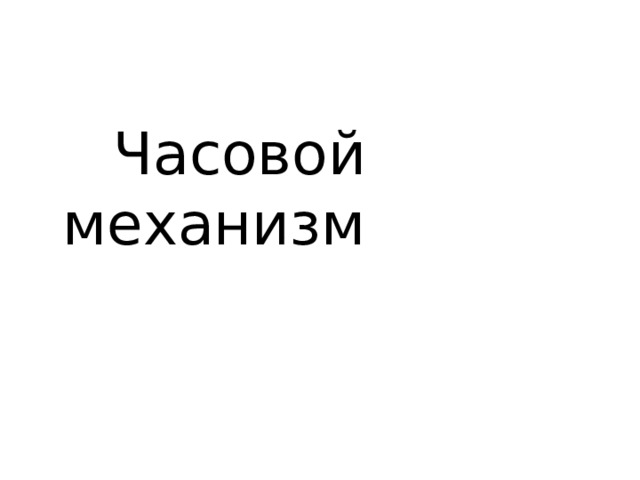

Часовой механизм

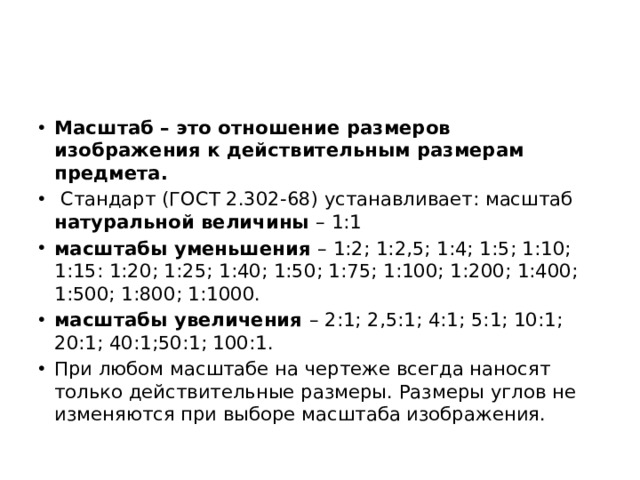

- Масштаб – это отношение размеров изображения к действительным размерам предмета.
- Стандарт (ГОСТ 2.302-68) устанавливает: масштаб натуральной величины – 1:1
- масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15: 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.
- масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1;50:1; 100:1.
- При любом масштабе на чертеже всегда наносят только действительные размеры. Размеры углов не изменяются при выборе масштаба изображения.
