Презентация к уроку "Передача информации"

Категория: Информатика

Нажмите, чтобы узнать подробности

Процесс передачи информации

При разговоре происходит передача звуковых

сигналов - речи.

При чтении текста воспринимаются графические символы - буквы.

При просмотре телепередачи воспринимается видеоинформация.

Показать полностью

Просмотр содержимого документа
«Презентация к уроку "Передача информации"»

Передача информации

Передача информации

Процесс передачи информации При чтении текста воспринимаются графические символы - буквы. При просмотре телепередачи воспринимается видеоинформация. При разговоре происходит передача звуковых сигналов - речи. Передаваемая последовательность сигналов, символов, знаков называется сообщением .

Процесс передачи информации

При чтении текста воспринимаются графические символы - буквы.

При просмотре телепередачи воспринимается видеоинформация.

При разговоре происходит передача звуковых сигналов - речи.

Передаваемая последовательность сигналов, символов, знаков называется сообщением .

Каналы передачи информации Канал связи (передачи информации) - это система технических средств и среда распространения сигналов для передачи сообщений от источника к приёмнику. При непосредственном общении людей информация передаётся с помощью звуковых волн. При разговоре по телефону - с помощью акустических и электрических сигналов, распространяемых по линиям связи. При чтении - с помощью световых волн.

Каналы передачи информации

Канал связи (передачи информации) - это система технических средств и среда распространения сигналов для передачи сообщений от источника к приёмнику.

При непосредственном общении людей информация передаётся с помощью звуковых волн.

При разговоре по телефону - с помощью акустических и электрических сигналов, распространяемых по линиям связи.

При чтении - с помощью световых волн.

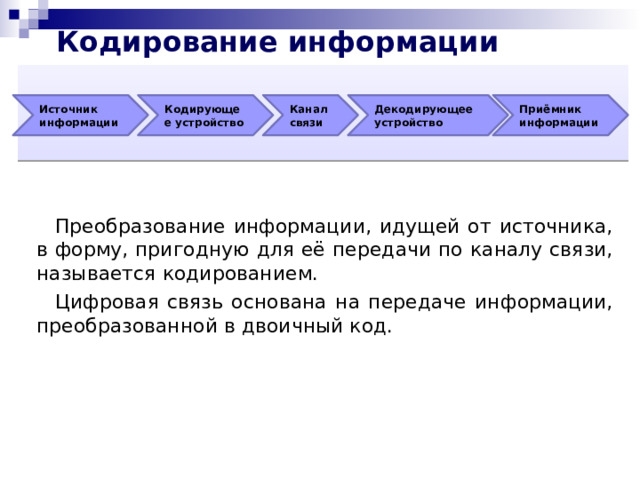

Кодирование информации Источник информации Кодирующее устройство Канал связи Декодирующее устройство Приёмник информации Преобразование информации, идущей от источника, в форму, пригодную для её передачи по каналу связи, называется кодированием. Цифровая связь основана на передаче информации, преобразованной в двоичный код.

Кодирование информации

Источник информации

Кодирующее устройство

Канал связи

Декодирующее устройство

Приёмник информации

Преобразование информации, идущей от источника, в форму, пригодную для её передачи по каналу связи, называется кодированием.

Цифровая связь основана на передаче информации, преобразованной в двоичный код.

Общая схема передачи информации Отправитель информации (источник) Получатель информации (приёмник) Канал обмена информацией Скорость передачи информации (пропускная способность канала) - количество информации в битах в секунду (бит/с) и в производных единицах (Кбит/с, Мбит/с, Гбит/с): 1 Кбит/с = 1024 бит/с; 1 Мбит/с = 1024 Кбит/с; 1 Гбит/с = 1024 Мбит/с.

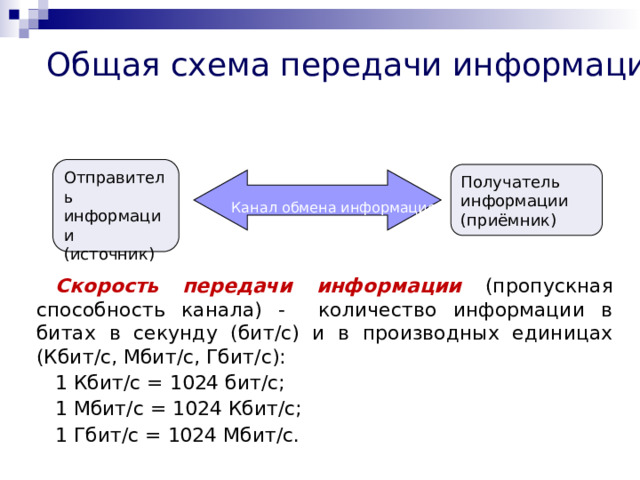

Общая схема передачи информации

Отправитель информации (источник)

Получатель информации (приёмник)

Канал обмена информацией

Скорость передачи информации (пропускная способность канала) - количество информации в битах в секунду (бит/с) и в производных единицах (Кбит/с, Мбит/с, Гбит/с):

1 Кбит/с = 1024 бит/с;

1 Мбит/с = 1024 Кбит/с;

1 Гбит/с = 1024 Мбит/с.

Эффективность связи зависит от следующих характеристик (параметров) каналов связи: Пропускной способности (скорость передачи данных), измеряемой количеством бит информации, переданной по сети в секунду; Надежности – способности передавать информацию без искажений и потерь; Стоимости; Возможности расширения (подключения новых компьютеров и устройств).

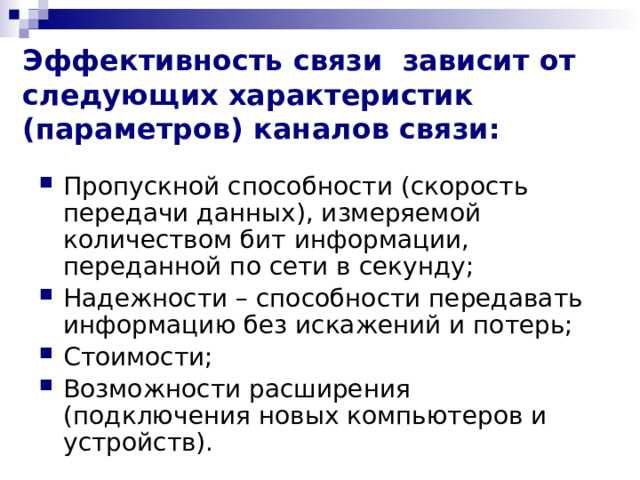

Эффективность связи зависит от следующих характеристик (параметров) каналов связи:

  • Пропускной способности (скорость передачи данных), измеряемой количеством бит информации, переданной по сети в секунду;
  • Надежности – способности передавать информацию без искажений и потерь;
  • Стоимости;
  • Возможности расширения (подключения новых компьютеров и устройств).
История передачи информации С 30-х годов XX века для передачи изображений стал использоваться телефакс. На протяжении столетий для передачи писем человечество пользовалось услугами почтовой связи. Во второй половине XIX века была изобретена технология передачи звука (телефон).

История передачи информации

С 30-х годов XX века для передачи изображений стал использоваться телефакс.

На протяжении столетий для передачи писем человечество пользовалось услугами почтовой связи.

Во второй половине XIX века была изобретена технология передачи звука (телефон).

Кабельные каналы связи Кабельные каналы для целей телекоммуникаций исторически использовались первыми. Сегодня по суммарной длине они превосходят даже спутниковые каналы.

Кабельные каналы связи

  • Кабельные каналы для целей телекоммуникаций исторически использовались первыми.
  • Сегодня по суммарной длине они превосходят даже спутниковые каналы.
 Строение  Эти кабели содержат десятки  или даже сотни скрученных пар проводов

Строение Эти кабели содержат десятки или даже сотни скрученных пар проводов

Кабельные каналы связи: Телефонные линии Витая пара Коаксиальный кабель Оптоволоконные линии

Кабельные каналы связи:

  • Телефонные линии
  • Витая пара
  • Коаксиальный кабель
  • Оптоволоконные линии

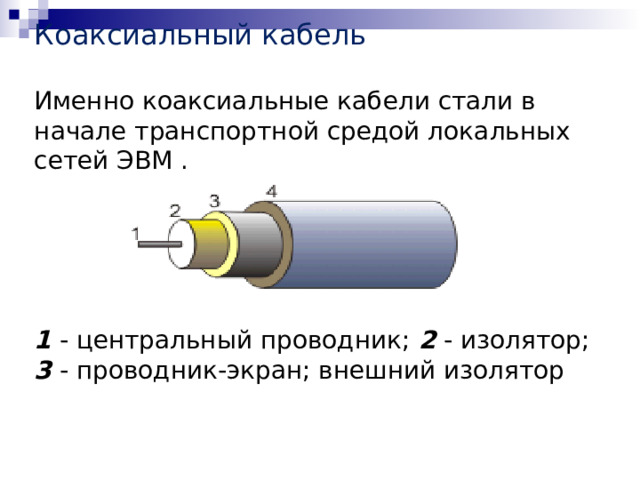

Коаксиальный кабель   Именно коаксиальные кабели стали в начале транспортной средой локальных сетей ЭВМ .       1 - центральный проводник; 2 - изолятор; 3 - проводник-экран; внешний изолятор

Коаксиальный кабель Именно коаксиальные кабели стали в начале транспортной средой локальных сетей ЭВМ . 1 - центральный проводник; 2 - изолятор; 3 - проводник-экран; внешний изолятор

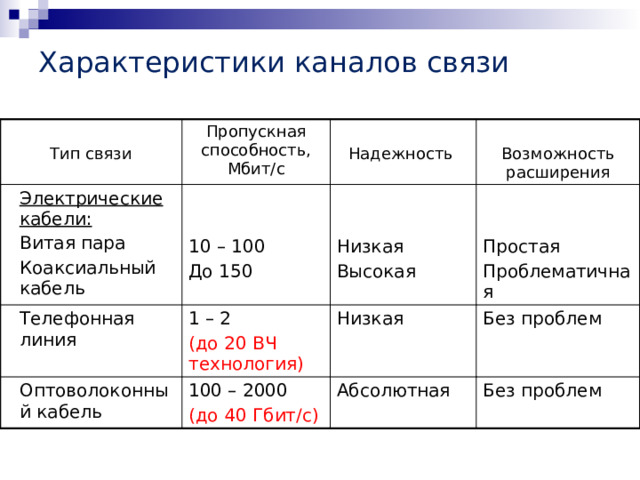

Характеристики каналов связи Электрические кабели: Тип связи Пропускная способность, Мбит/с Витая пара Телефонная линия Коаксиальный кабель Надежность Оптоволоконный кабель 1 – 2 100 – 2000 (до 20 ВЧ технология) 10 – 100 Возможность расширения Низкая До 150 (до 40 Гбит/с) Низкая Без проблем Абсолютная Простая Высокая Без проблем Проблематичная

Характеристики каналов связи

Электрические кабели:

Тип связи

Пропускная способность, Мбит/с

Витая пара

Телефонная линия

Коаксиальный кабель

Надежность

Оптоволоконный кабель

1 – 2

100 – 2000

(до 20 ВЧ технология)

10 – 100

Возможность расширения

Низкая

До 150

(до 40 Гбит/с)

Низкая

Без проблем

Абсолютная

Простая

Высокая

Без проблем

Проблематичная

Сферы применения каналов связи Витая пара – компьютерная техника, телефония. Коаксиальный кабель - телевидение, компьютерная техника. Телефонный кабель – телефония, радио-связь.

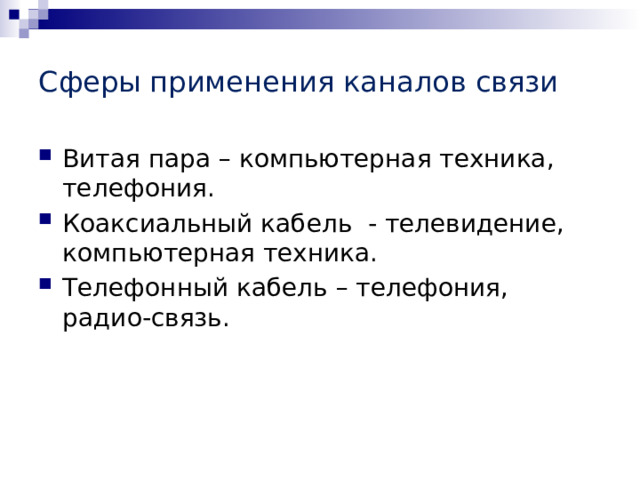

Сферы применения каналов связи

  • Витая пара – компьютерная техника, телефония.
  • Коаксиальный кабель - телевидение, компьютерная техника.
  • Телефонный кабель – телефония, радио-связь.
Оптоволоконные системы

Оптоволоконные системы

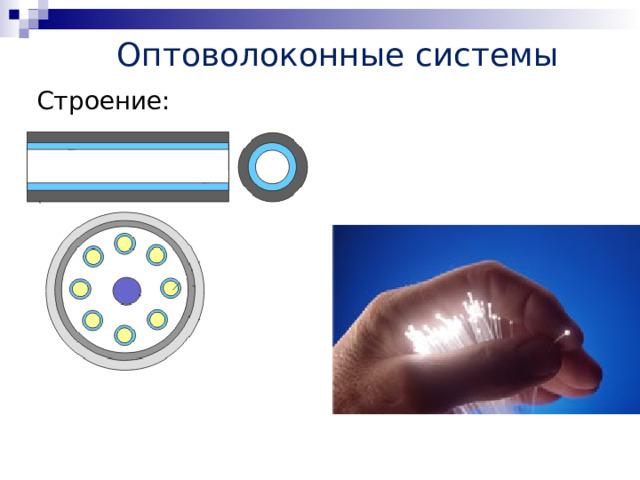

Оптоволоконные системы Строение: (сечение кабеля)

Оптоволоконные системы

Строение:

(сечение кабеля)

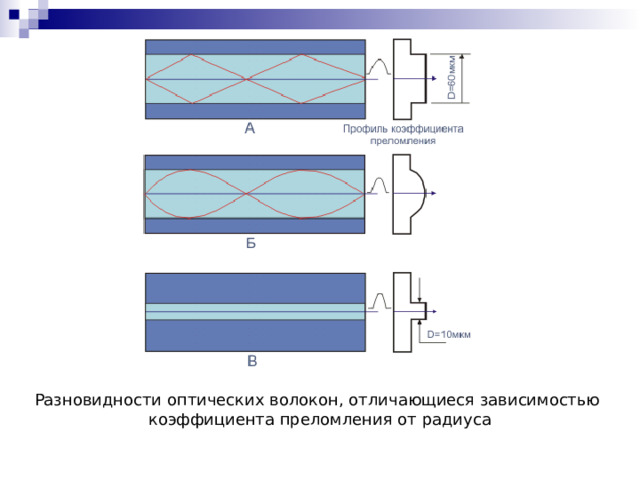

Разновидности оптических волокон, отличающиеся зависимостью коэффициента преломления от радиуса

Разновидности оптических волокон, отличающиеся зависимостью

коэффициента преломления от радиуса

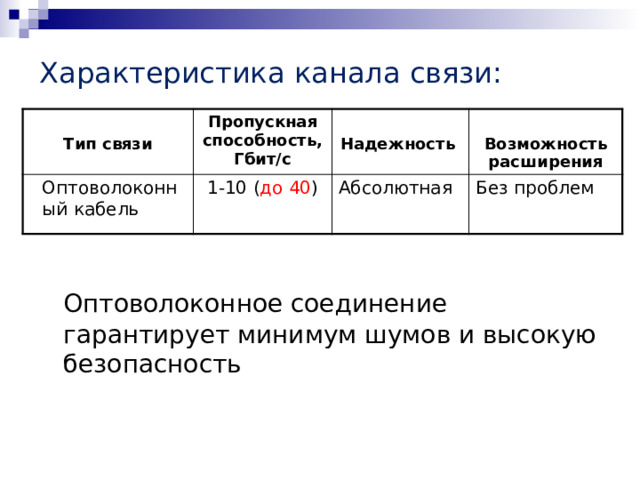

Характеристика канала связи:  Тип связи Пропускная способность, Гбит/с Оптоволоконный кабель 1-10 ( до 40 )  Надежность  Абсолютная Возможность расширения Без проблем  Оптоволоконное соединение гарантирует минимум шумов и высокую безопасность

Характеристика канала связи:

Тип связи

Пропускная способность, Гбит/с

Оптоволоконный кабель

1-10 ( до 40 )

Надежность

Абсолютная

Возможность расширения

Без проблем

Оптоволоконное соединение гарантирует минимум шумов и высокую безопасность

Применение:  Такой тип соединения широко используется организациями для защиты важной информации.

Применение:

Такой тип соединения широко используется организациями для защиты важной информации.

Беспроводные(радио)  каналы и сети

Беспроводные(радио) каналы и сети

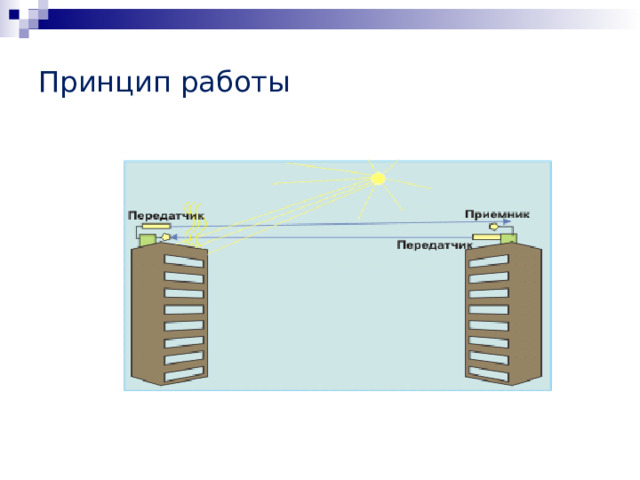

Принцип работы

Принцип работы

Классификации: Спутниковые каналы Радиоканал Wi-Fi

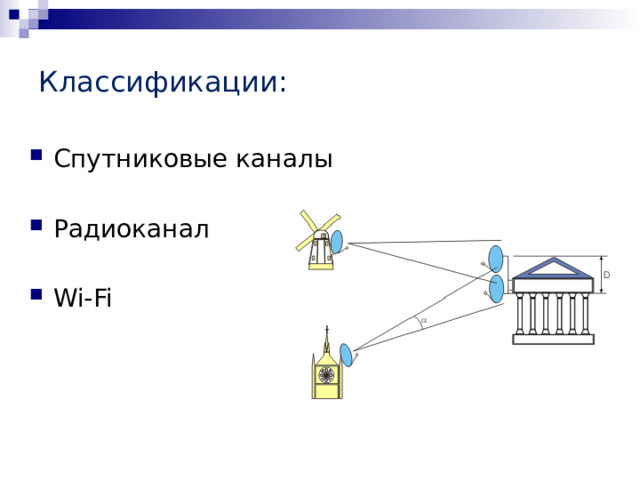

Классификации:

  • Спутниковые каналы
  • Радиоканал
  • Wi-Fi
Характеристики   Спектр используемых волн делится на ряд диапазонов

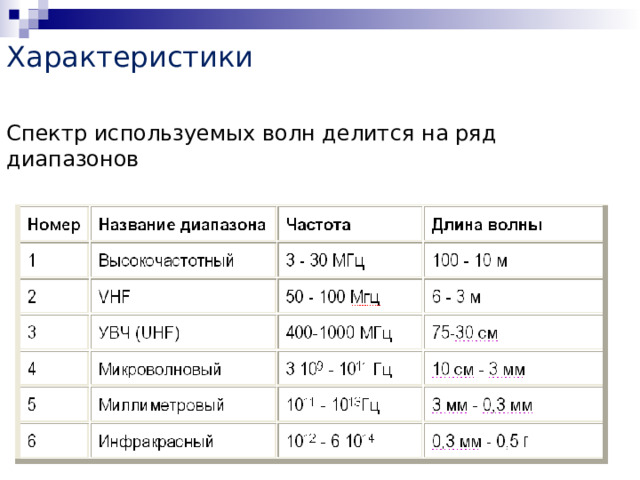

Характеристики Спектр используемых волн делится на ряд диапазонов

Применение беспроводных каналов связи Спутниковая связь (телевидение, телефония, компьютерные сети) Радиоканалы (радиоуправление, рация, радио) Wi – Fi (компьютерные сети, телефония)

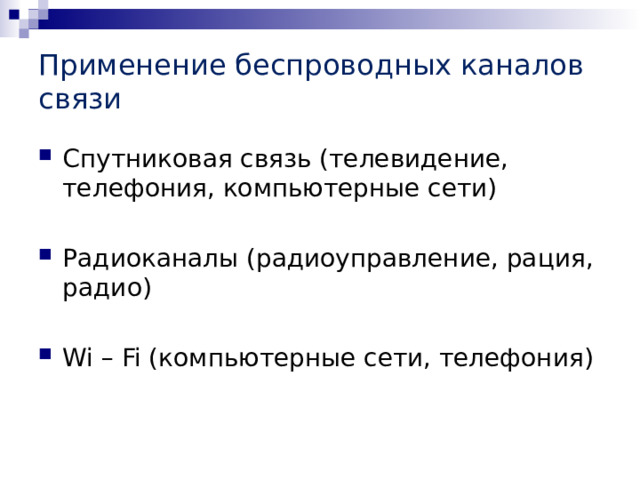

Применение беспроводных каналов связи

  • Спутниковая связь (телевидение, телефония, компьютерные сети)
  • Радиоканалы (радиоуправление, рация, радио)
  • Wi – Fi (компьютерные сети, телефония)
Перейдем к практическому применению.     Решение задач

Перейдем к практическому применению. Решение задач

Вычислите время передачи данных Задача 1. Скорость передачи данных через ADSL-соединение равна 128 000 бит/c. Какое количество времени (в секундах) потребуется для передачи через это соединение файла размером 625 Кбайт? V = I / t . V — скорость передачи данных измеряется в бит/с I — объем (размер) передаваемого файла (сообщения) измеряется в бит t — время, за которое передается файл (сообщение) измеряется в с

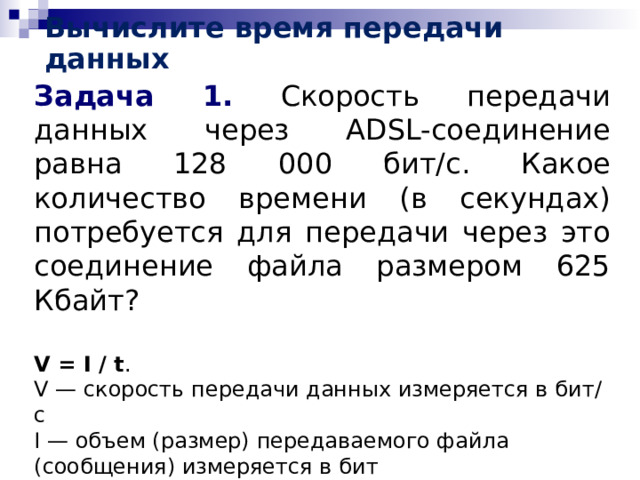

Вычислите время передачи данных

Задача 1. Скорость передачи данных через ADSL-соединение равна 128 000 бит/c. Какое количество времени (в секундах) потребуется для передачи через это соединение файла размером 625 Кбайт?

V = I / t .

V — скорость передачи данных измеряется в бит/с

I — объем (размер) передаваемого файла (сообщения) измеряется в бит

t — время, за которое передается файл (сообщение) измеряется в с

Вычислите время передачи данных V = I / t . V — скорость передачи данных измеряется в бит/с I — объем (размер) передаваемого файла (сообщения) измеряется в бит t — время, за которое передается файл (сообщение) измеряется в с V = 128 000 бит/c I = 625 Кбайт Найдем t. t=I/V= 625*1024*8 (бит)/128000 (бит/с)= =40c

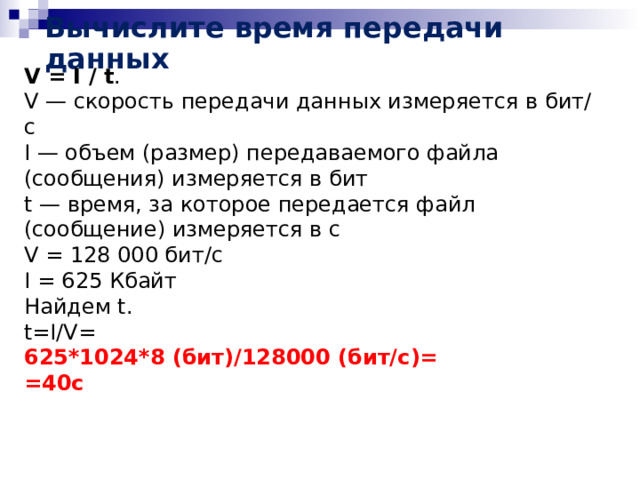

Вычислите время передачи данных

V = I / t .

V — скорость передачи данных измеряется в бит/с

I — объем (размер) передаваемого файла (сообщения) измеряется в бит

t — время, за которое передается файл (сообщение) измеряется в с

V = 128 000 бит/c

I = 625 Кбайт

Найдем t.

t=I/V=

625*1024*8 (бит)/128000 (бит/с)=

=40c

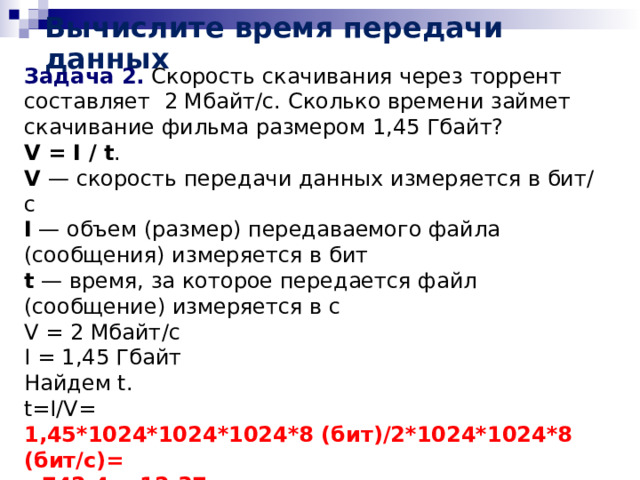

Вычислите время передачи данных Задача 2. Скорость скачивания через торрент составляет 2 Мбайт/c. Сколько времени займет скачивание фильма размером 1,45 Гбайт? V = I / t . V — скорость передачи данных измеряется в бит/с I — объем (размер) передаваемого файла (сообщения) измеряется в бит t — время, за которое передается файл (сообщение) измеряется в с V = 2 Мбайт/c I = 1,45 Гбайт Найдем t. t=I/V= 1,45*1024*1024*1024*8 (бит)/2*1024*1024*8 (бит/с)= =742,4с=12,37мин

Вычислите время передачи данных

Задача 2. Скорость скачивания через торрент составляет 2 Мбайт/c. Сколько времени займет скачивание фильма размером 1,45 Гбайт?

V = I / t .

V — скорость передачи данных измеряется в бит/с

I — объем (размер) передаваемого файла (сообщения) измеряется в бит

t — время, за которое передается файл (сообщение) измеряется в с

V = 2 Мбайт/c

I = 1,45 Гбайт

Найдем t.

t=I/V=

1,45*1024*1024*1024*8 (бит)/2*1024*1024*8 (бит/с)=

=742,4с=12,37мин

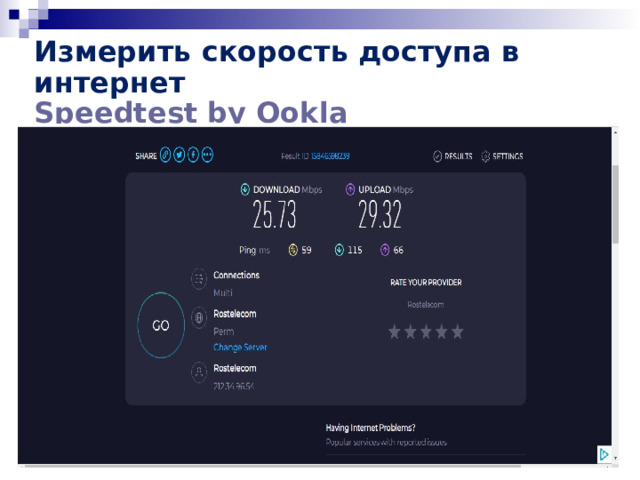

Измерить скорость доступа в интернет Speedtest  by Ookla

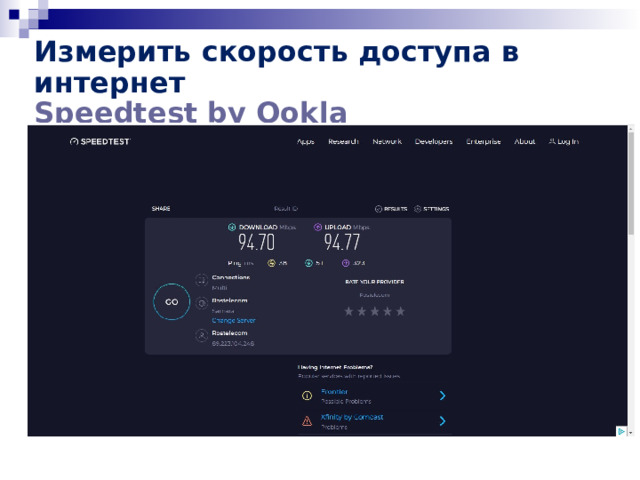

Измерить скорость доступа в интернет

Speedtest  by Ookla

Измерить скорость доступа в интернет Speedtest  by Ookla

Измерить скорость доступа в интернет

Speedtest  by Ookla

Что на уроке узнали нового?   Что понравилось?

Что на уроке узнали нового? Что понравилось?

Урок окончен!

Урок окончен!
