Презентация к уроку по теме "Автомат Калашникова"

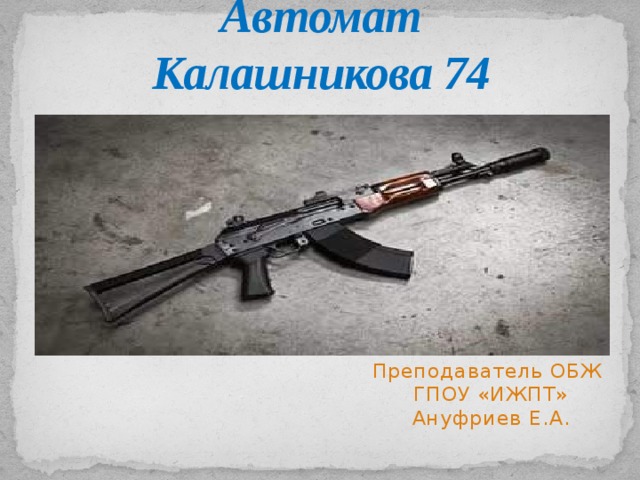

Автомат Калашникова 74

Преподаватель ОБЖ ГПОУ «ИЖПТ» Ануфриев Е.А.

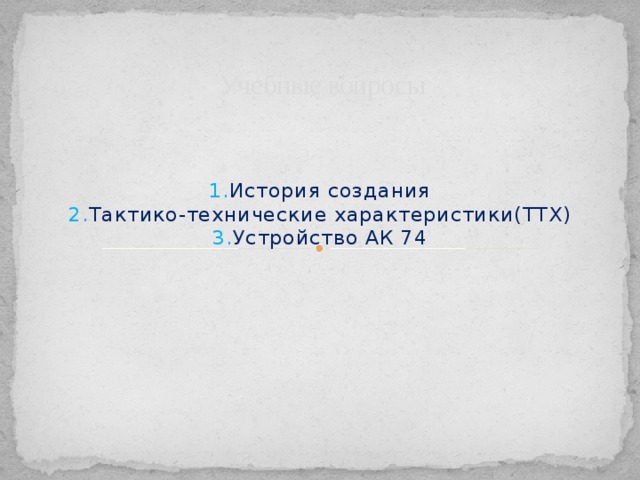

Учебные вопросы

1. История создания 2. Тактико-технические характеристики(ТТХ) 3. Устройство АК 74

1

Имя Михаила Тимофеевича Калашникова – конструктора стрелкового оружия – стало поистине легендой.

Автомат Калашникова состоит на вооружении армий 55 стран, изображен в национальных гербах

6 держав. В мире выпущено белее 70 млн. единиц оружия

Создав АК-47, Калашников не только приумножил славу русского оружия, но и в очередной раз заставил весь мир с уважением посмотреть на Россию.

Даже спустя более 67 лет западные конструкторы не смогли поставить в противовес автомату Калашникова ничего более надежного и совершенного.

10 ноября 1919 – 23 декабря 2013 гг.

2

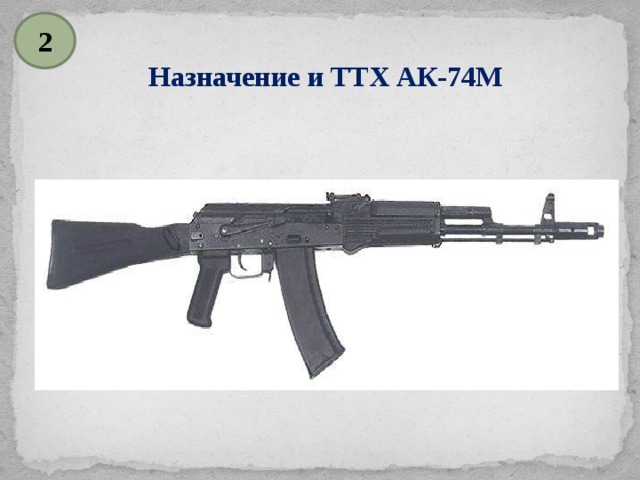

" Назначение и ТТХ АК-74М

Назначение и ТТХ АК-74М

ТТХ (Тактико-технические характеристики) — совокупность количественных характеристик единицы оружия, описывающих её возможности.

Когда ТТХ оружия начинают отставать от ТТХ новых образцов, то техника считается морально устаревшей.

АК-74М

А – автомат, основное наступательное оружие современной

пехоты

К – Калашникова

74 – год принятия на вооружение

М – модернизированный

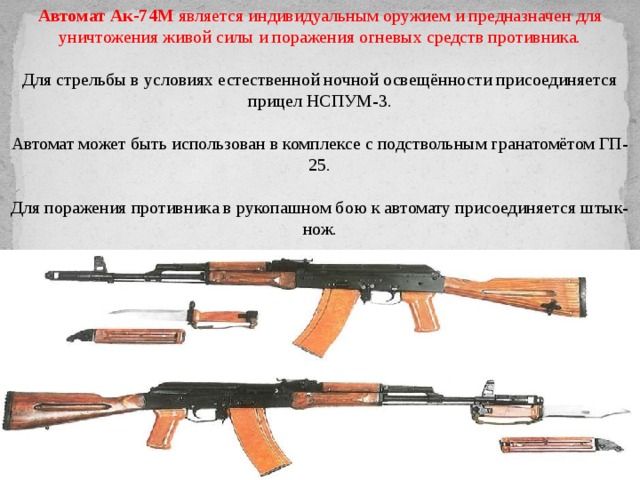

Автомат Ак-74М  является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника.

Для стрельбы в условиях естественной ночной освещённости присоединяется прицел НСПУМ-3.

Автомат может быть использован в комплексе с подствольным гранатомётом ГП-25.

Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.

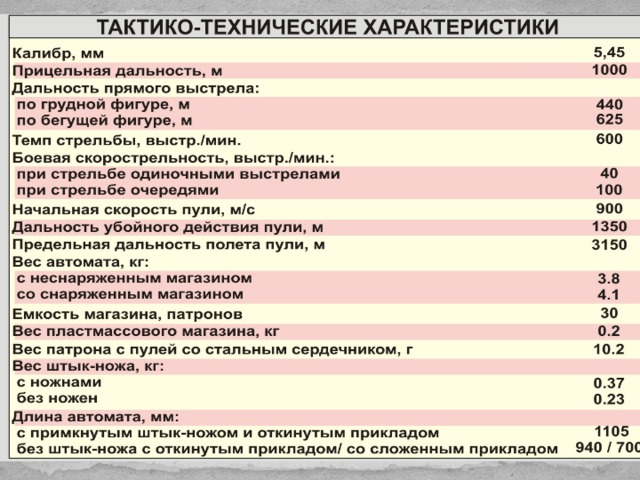

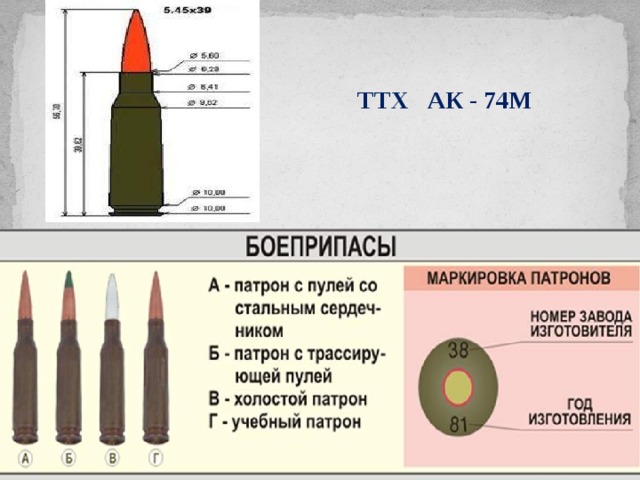

ТТХ АК - 74М

3

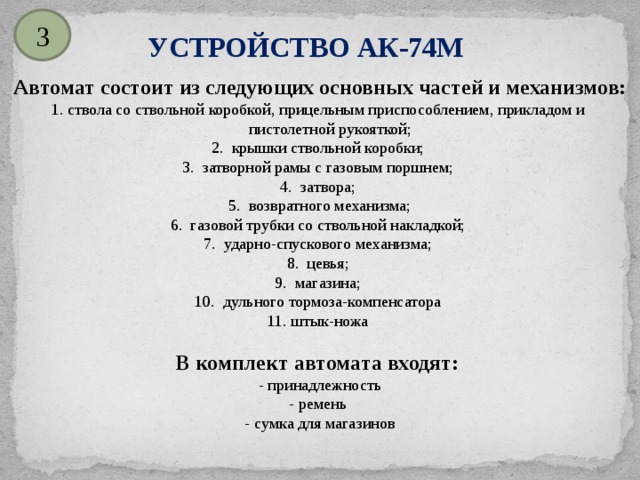

УСТРОЙСТВО АК-74М

Автомат состоит из следующих основных частей и механизмов:

1. ствола со ствольной коробкой, прицельным приспособлением, прикладом и

пистолетной рукояткой;

2. крышки ствольной коробки;

3. затворной рамы с газовым поршнем;

4. затвора;

5. возвратного механизма;

6. газовой трубки со ствольной накладкой;

7. ударно-спускового механизма;

8. цевья;

9. магазина;

10. дульного тормоза-компенсатора

11. штык-ножа

В комплект автомата входят:

- принадлежность

- ремень

- сумка для магазинов

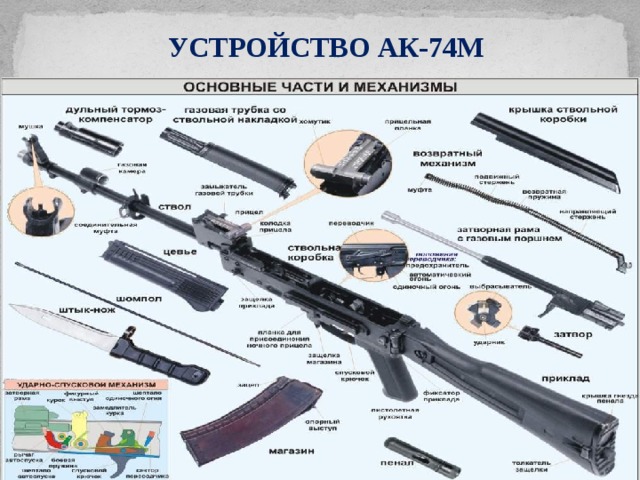

УСТРОЙСТВО АК-74М

УСТРОЙСТВО АК-74М

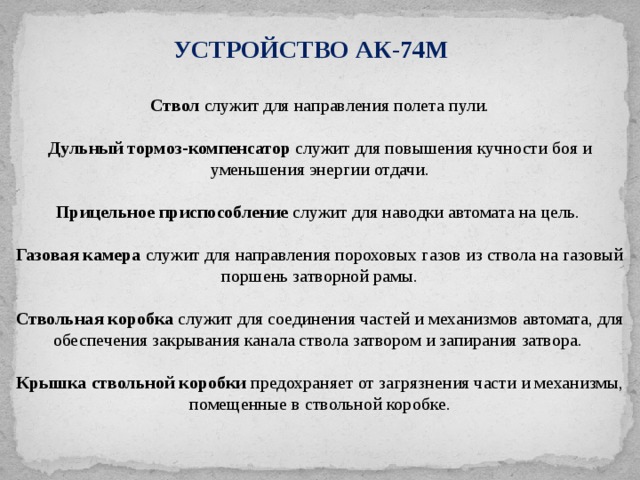

Ствол служит для направления полета пули.

Дульный тормоз-компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.

Прицельное приспособление служит для наводки автомата на цель.

Газовая камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке .

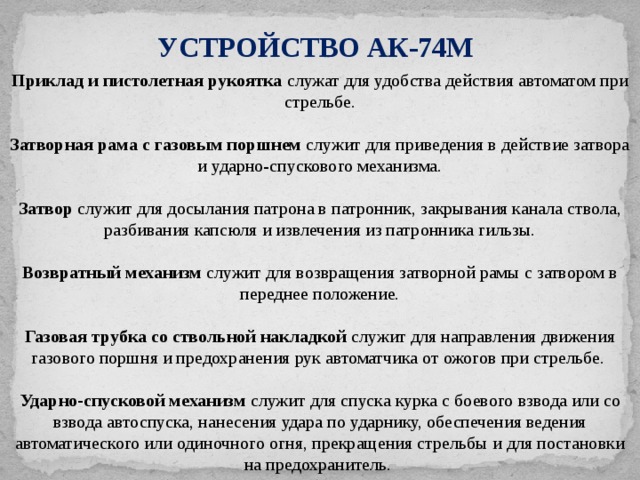

УСТРОЙСТВО АК-74М

Приклад и пистолетная рукоятка служат для удобства действия автоматом при стрельбе.

Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.

Газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

Ударно-спусковой механизм служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы и для постановки на предохранитель.

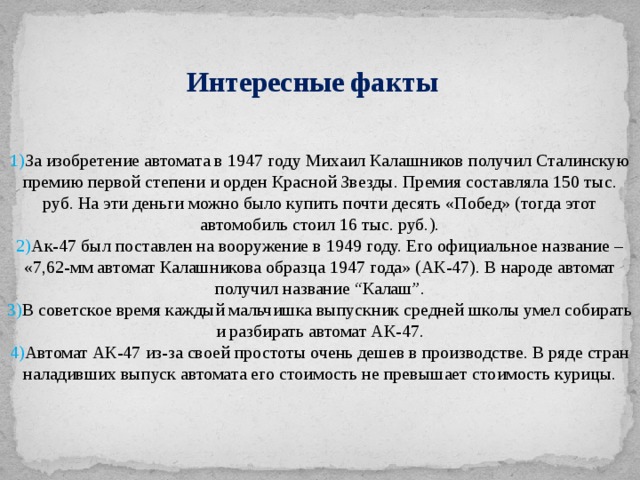

Интересные факты

1) За изобретение автомата в 1947 году Михаил Калашников получил Сталинскую премию первой степени и орден Красной Звезды. Премия составляла 150 тыс. руб. На эти деньги можно было купить почти десять «Побед» (тогда этот автомобиль стоил 16 тыс. руб.).

2) Ак-47 был поставлен на вооружение в 1949 году. Его официальное название – «7,62-мм автомат Калашникова образца 1947 года» (АК-47). В народе автомат получил название “Калаш”.

3) В советское время каждый мальчишка выпускник средней школы умел собирать и разбирать автомат АК-47.

4) Автомат АК-47 из-за своей простоты очень дешев в производстве. В ряде стран наладивших выпуск автомата его стоимость не превышает стоимость курицы.

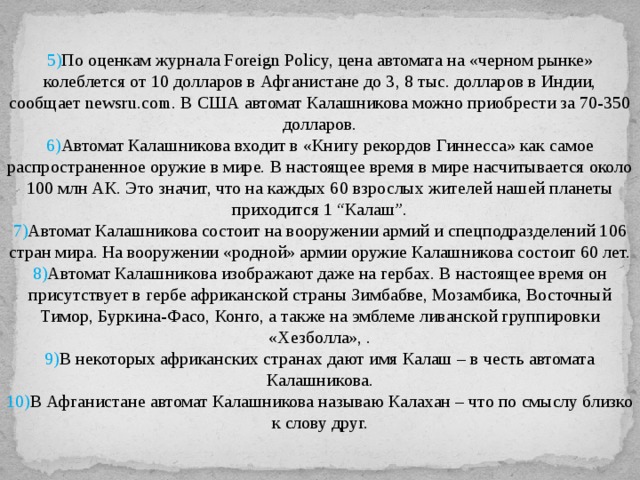

5) По оценкам журнала Foreign Policy, цена автомата на «черном рынке» колеблется от 10 долларов в Афганистане до 3, 8 тыс. долларов в Индии, сообщает newsru.com. В США автомат Калашникова можно приобрести за 70-350 долларов.

6) Автомат Калашникова входит в «Книгу рекордов Гиннесса» как самое распространенное оружие в мире. В настоящее время в мире насчитывается около 100 млн АК. Это значит, что на каждых 60 взрослых жителей нашей планеты приходится 1 “Калаш”.

7) Автомат Калашникова состоит на вооружении армий и спецподразделений 106 стран мира. На вооружении «родной» армии оружие Калашникова состоит 60 лет.

8) Автомат Калашникова изображают даже на гербах. В настоящее время он присутствует в гербе африканской страны Зимбабве, Мозамбика, Восточный Тимор, Буркина-Фасо, Конго, а также на эмблеме ливанской группировки «Хезболла», .

9) В некоторых африканских странах дают имя Калаш – в честь автомата Калашникова.

10) В Афганистане автомат Калашникова называю Калахан – что по смыслу близко к слову друг.

Спасибо за внимание!
