Измерение силы. Динамометр.

Тест:

1.Вес тела – это сила с которой …

а)… тело притягивается к Земле.

б)… на него действует другое тело.

в)… его удерживает опора.

г)… оно, притягиваясь к Земле, действует на опору.

2.Как зависит вес от силы тяжести, действующей на тело в состоянии покоя?

а)не зависит.

б)чем меньше сила тяжести, тем больше вес.

в)в этом случае вес равен силе тяжести.

г)среди ответов нет верного.

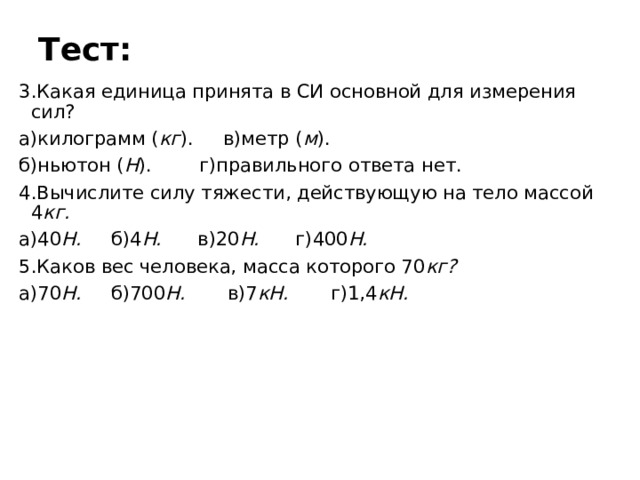

Тест:

3.Какая единица принята в СИ основной для измерения сил?

а)килограмм ( кг ). в)метр ( м ).

б)ньютон ( Н ). г)правильного ответа нет.

4.Вычислите силу тяжести, действующую на тело массой 4 кг.

а)40 Н. б)4 Н. в)20 Н. г)400 Н.

5.Каков вес человека, масса которого 70 кг?

а)70 Н. б)700 Н. в)7 кН. г)1,4 кН.

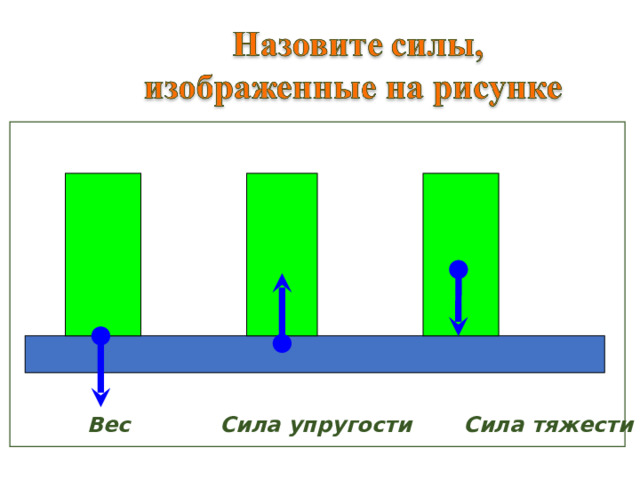

Вес Сила упругости Сила тяжести

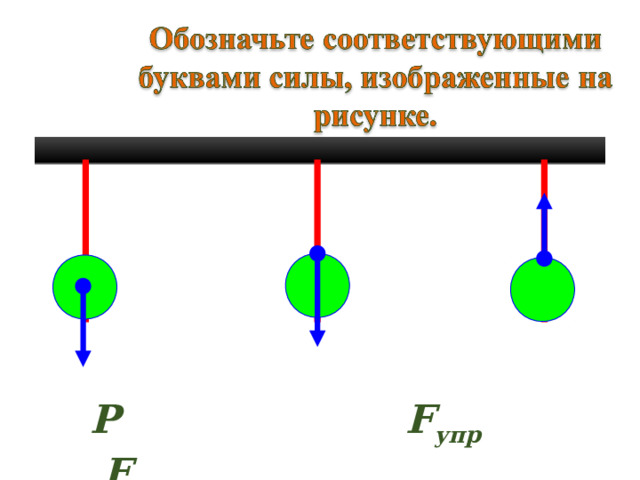

Р F упр F тяж

Измерение силы.

• Любая физическая величина должна быть измерена.
• Приборы, которые измеряют силы, называются динамометрами (от греческого слова «динамис» -сила, «метрио» - измеряю).
• Динамометры бывают различного устройства. Основная их часть – стальная пружина, которой придают различную форму в зависимости от назначения прибора.
• Устройство простейшего динамометра основывается на сравнении любой силы с силой упругости пружины.

Простейший динамометр

• Простейший динамометр можно изготовить из пружины с двумя крючками, укреплённой на дощечке.
• К нижнему концу пружины прикрепляют указатель, а на дощечку наклеивают полоску белой бумаги.
• Отметим на бумаге чёрточкой положение указателя при нерастянутой пружине. Эта отметка будет нулевой отметкой.

Простейший динамометр

• К крючку будем подвешивать груз массой 1/9,8 кг, т.е. 102 г.
• На этот груз будет действовать сила тяжести, равная 1 Н .
• Под действием этой силы (1 Н ) пружина растянется, указатель опустится вниз.
• Его новое положение отмечаем на бумаге и ставим цифру 1.
• Подвешиваем груз массой 204 г и ставим цифру 2.
• Подвесим груз массой 306 г , наносим метку 3 и т.д.
• Для измерения десятичных долей ньютона нужно нанести деления – 0,1; 0,2; 0,3; 0,4 и т.д.
• Для этого расстояния между отметками 0 и 1; 1 и 2; 2 и 3; 3 и 4 делят на десять равных частей.

Проградуированная пружина и будет простейшим динамометром.

С помощью динамометра измеряют не только силу тяжести, но и другие силы (сила упругости, сила трения и т.д.).

Силомер

• Для измерения силы различных мышечных групп человека используют медицинские динамометры .
• Для измерения мускульной силы руки при сжатии кисти в кулак применяют ручной динамометр – силомер.

Тяговые динамометры

• Для измерения больших сил, таких как тяговые усилия тракторов, тягачей, локомотивов, морских и речных буксиров, используют специальные тяговые динамометры.
• тяговыми динамометрами можно измерять силы до нескольких десятков тысяч ньютонов.

Запомни!

• Приборы, которые измеряют силы, называются динамометрами .
• Устройство простейшего динамометра основывается на сравнении любой силы с силой упругости пружины.

Запомни!

• С помощью динамометра измеряют не только силу тяжести, но и другие силы (сила упругости, сила трения и т.д.).
• Динамометры бывают:

1.Медицинские динамометры.

2.Ручной динамометр – силомер.

3.Тяговые динамометры.

4.Ртутные

5.Гидравлические

6.Электрические и др.

Вопросы:

• С каким прибором вы сегодня познакомились?
• Что значит проградуировать прибор?
• Что измеряют с помощью динамометра?

Задание 1.

• Чему равна сила тяжести, действующая на груз?
• Какова масса груза?

Задание 2.

1.Чему равна сила тяги? Укажите точку приложения сил.

Задание 3.

Определите с какой силой растягивается пружина под действием подвешенного к ней груза (масса одного груза 102 г ).
