Презентация к уроку "Сила Лоренца"

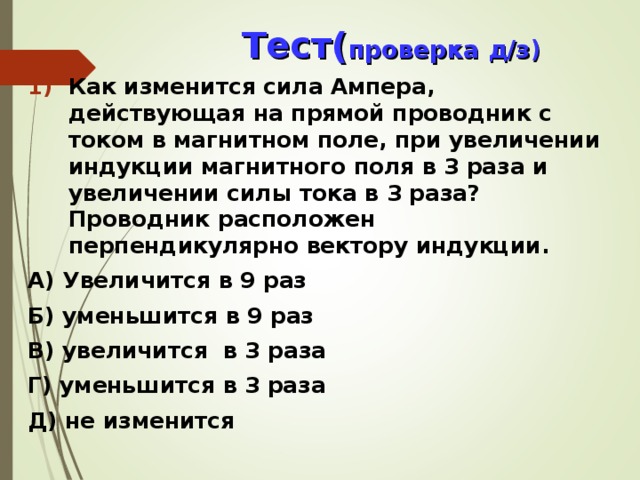

Тест( проверка д/з)

• Как изменится сила Ампера, действующая на прямой проводник с током в магнитном поле, при увеличении индукции магнитного поля в 3 раза и увеличении силы тока в 3 раза? Проводник расположен перпендикулярно вектору индукции.

А) Увеличится в 9 раз

Б) уменьшится в 9 раз

В) увеличится в 3 раза

Г) уменьшится в 3 раза

Д) не изменится

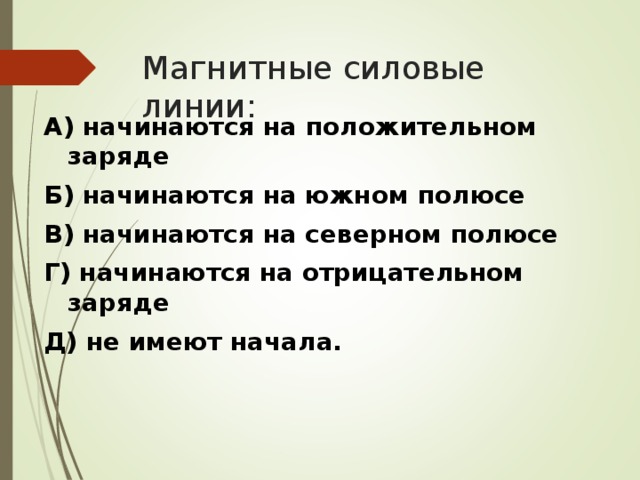

Магнитные силовые линии:

А) начинаются на положительном заряде

Б) начинаются на южном полюсе

В) начинаются на северном полюсе

Г) начинаются на отрицательном заряде

Д) не имеют начала.

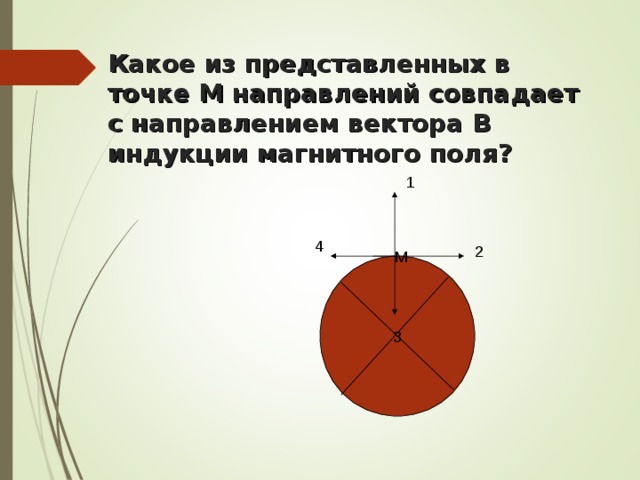

Какое из представленных в точке М направлений совпадает с направлением вектора В индукции магнитного поля?

1

4

2

М

3

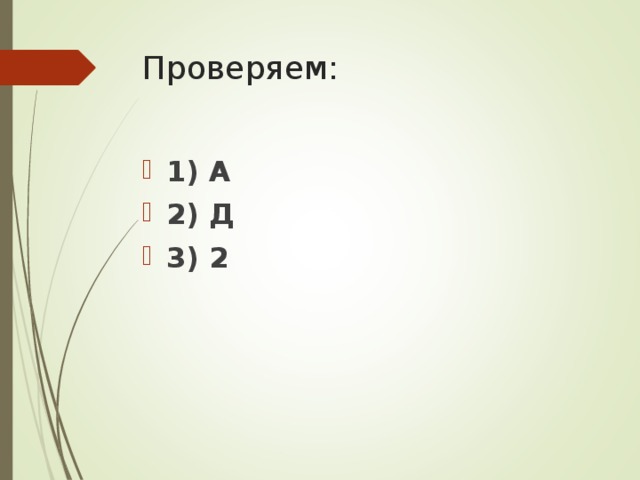

Проверяем:

• 1) А
• 2) Д
• 3) 2

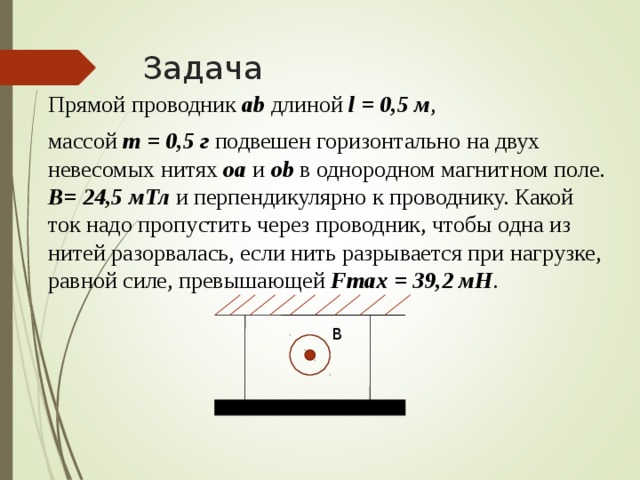

Задача

Прямой проводник ab длиной l = 0,5 м ,

массой m = 0 , 5 г подвешен горизонтально на двух невесомых нитях oa и о b в однородном магнитном поле. В= 24,5 мТл и перпендикулярно к проводнику. Какой ток надо пропустить через проводник, чтобы одна из нитей разорвалась, если нить разрывается при нагрузке, равной силе, превышающей Fmax = 39 , 2 мН .

В

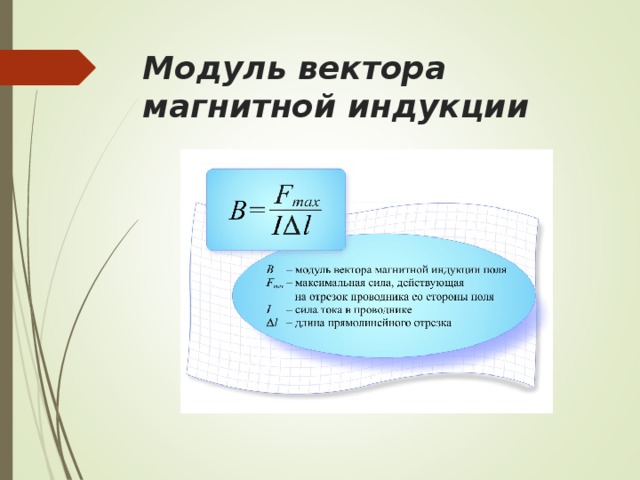

Модуль вектора магнитной индукции

• Самостоятельная работа

Действие магнитного поля на движущийся заряд

Сила Лоренца

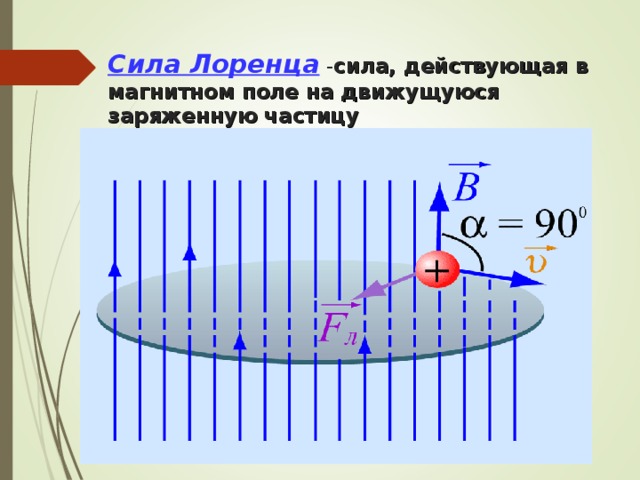

Сила Лоренца - сила, действующая в магнитном поле на движущуюся заряженную частицу

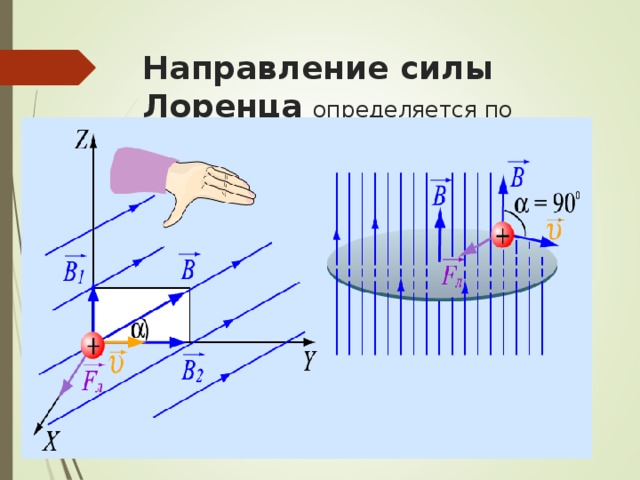

Направление силы Лоренца определяется по правилу левой руки

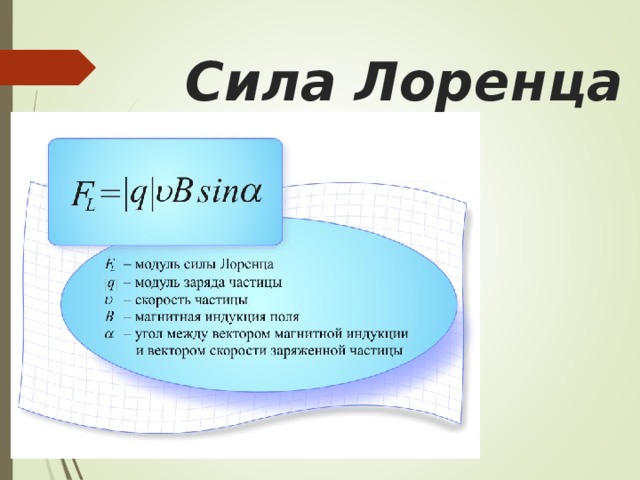

Сила Лоренца

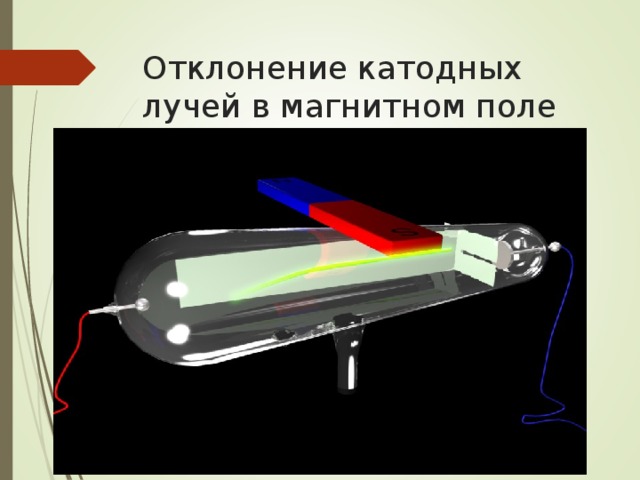

Отклонение катодных лучей в магнитном поле

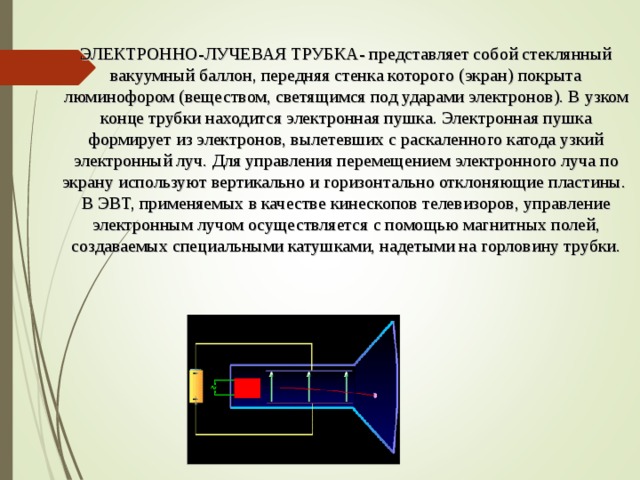

ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА- представляет собой стеклянный вакуумный баллон, передняя стенка которого (экран) покрыта люминофором (веществом, светящимся под ударами электронов). В узком конце трубки находится электронная пушка. Электронная пушка формирует из электронов, вылетевших с раскаленного катода узкий электронный луч. Для управления перемещением электронного луча по экрану используют вертикально и горизонтально отклоняющие пластины.

В ЭВТ, применяемых в качестве кинескопов телевизоров, управление электронным лучом осуществляется с помощью магнитных полей, создаваемых специальными катушками, надетыми на горловину трубки.

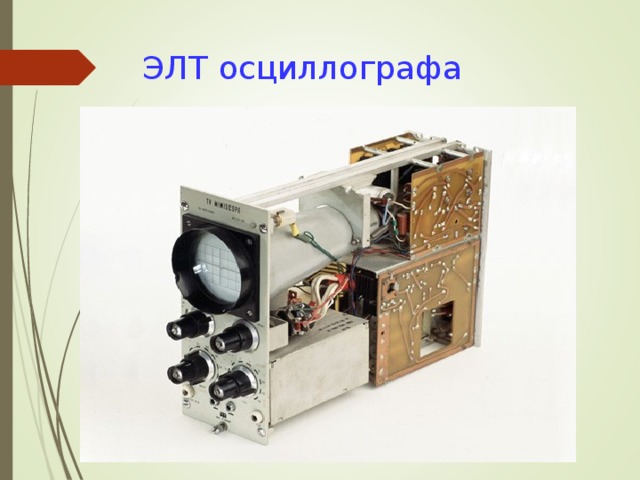

ЭЛТ осциллографа

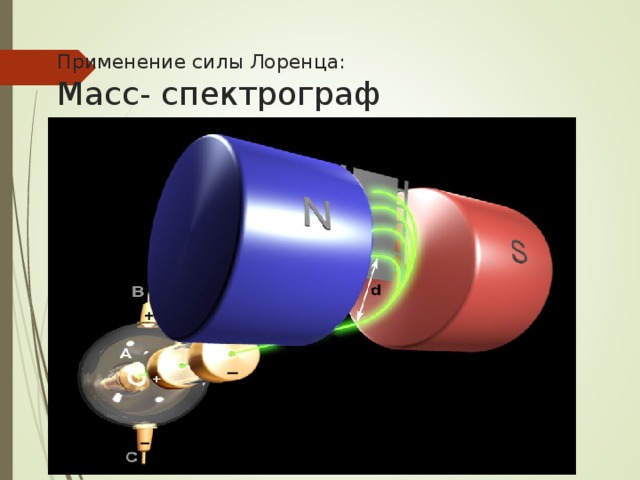

Применение силы Лоренца: Масс- спектрограф

Северное сияние- проявление действия силы Лоренца

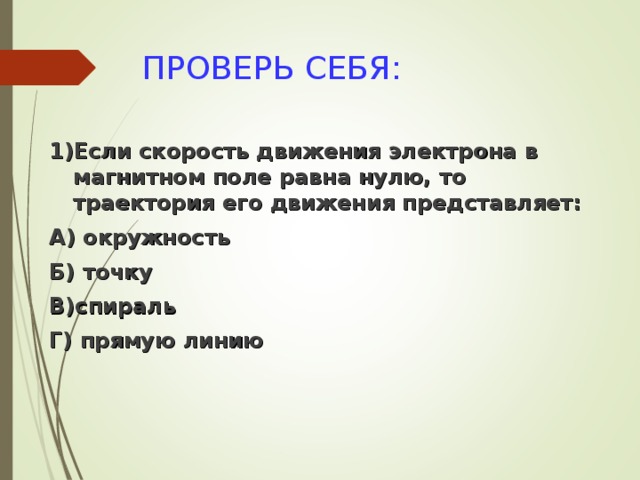

ПРОВЕРЬ СЕБЯ:

1)Если скорость движения электрона в магнитном поле равна нулю, то траектория его движения представляет:

А) окружность

Б) точку

В)спираль

Г) прямую линию

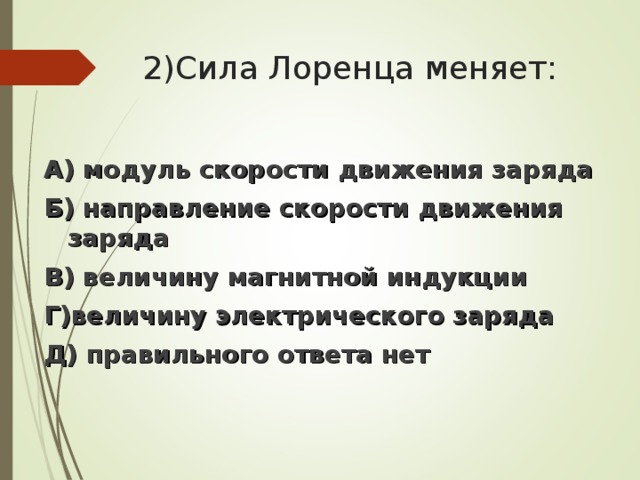

2)Сила Лоренца меняет:

А) модуль скорости движения заряда

Б) направление скорости движения заряда

В) величину магнитной индукции

Г)величину электрического заряда

Д) правильного ответа нет

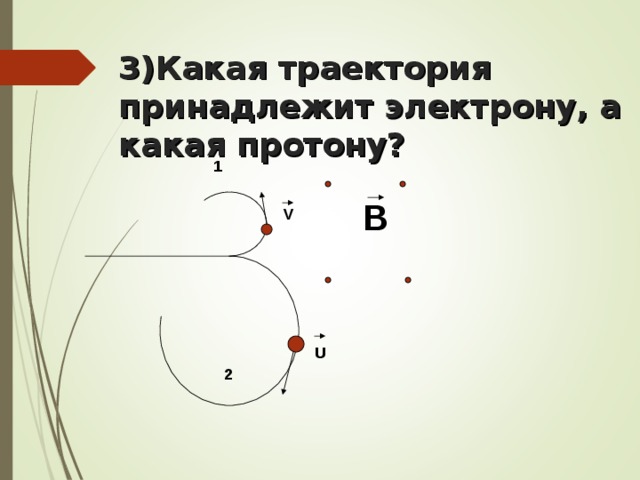

3)Какая траектория принадлежит электрону, а какая протону?

1

В

V

U

2

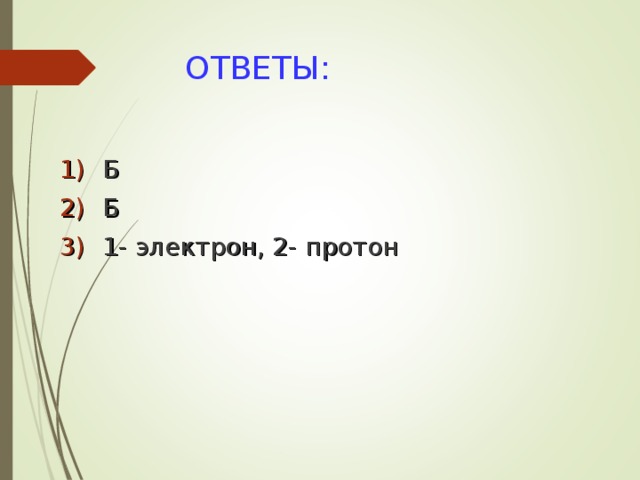

ОТВЕТЫ:

• Б
• Б
• 1- электрон, 2- протон
