Презентация "Как устроен ПК"

По учебнику И. Г. Семакина

Основные характеристики персонального компьютера

1

Тест по теме «Как устроен персональный компьютер» § 7

1. Микросхема на материнской плате отвечающий за устройства ввода - вывода.

2. Группа линий связи для обмена данными между несколькими устройствами компьютера.

3. Электронная схема для управления внешним устройством и простейшей предварительной обработки данных.

4. Микросхема, являющаяся одним из элементов чипсета

материнской (системной) платы и отвечающий за работу процессора

  с оперативной памятью и видеоадаптером.

5. По какой шине передается сигнал о готовности устройства к работе.

2

Тест по теме «Как устроен персональный компьютер» § 7

6. Микросхемы, спроектированные для совместной работы с целью выполнения набора заданных функций.

7. Устройство на котором монтируются процессор и оперативная память.

8. Электронное устройство, которое хранит программы и данные когда компьютер работает.

3

Тест по теме «Как устроен персональный компьютер» § 7

1. Микросхема на материнской плате отвечающий за устройства ввода - вывода.

1. Южный мост

2. Группа линий связи для обмена данными между несколькими устройствами компьютера.

2. Шина (магистраль)

3. Электронная схема для управления внешним устройством и простейшей предварительной обработки данных.

3. Контроллер

4. Микросхема, являющаяся одним из элементов чипсета

материнской (системной) платы и отвечающий за работу процессора

  с оперативной памятью и видеоадаптером.

4. Северный мост

5. По какой шине передается сигнал о готовности устройства к работе.

5. Шина управления

4

Тест по теме «Как устроен персональный компьютер» § 7

6. Микросхема, спроектированных для совместной работы с целью выполнения набора заданных функций.

6. Чипсет

7. Устройство на котором монтируются процессор и оперативная память.

7. Материнская плата

8. Электронное устройство, которое хранит программы и данные когда компьютер работает.

8. Оперативная память

8 правильных

7, 6 правильных

5

5, 4 правильных

4

3

5

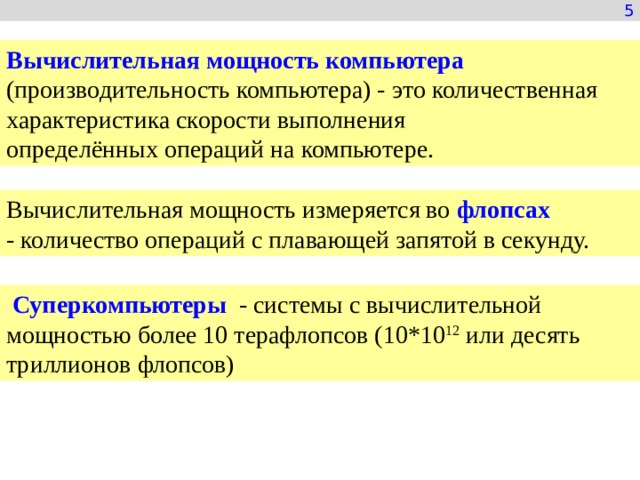

Вычислительная мощность компьютера

(производительность компьютера) - это количественная характеристика скорости выполнения определённых операций на компьютере.

Вычислительная мощность измеряется во  флопсах

- количество операций с плавающей запятой в секунду.

  Суперкомпьютеры - системы с вычислительной мощностью более 10 терафлопсов (10*10 12  или десять триллионов флопсов)

6

Вычислительная мощность превышает

33,8 петафлопсов

Тяньхэ-2 (буквально: «Млечный путь-2»)  - суперкомпьютер, спроектированный Оборонным научно-техническим университетом Народно-освободительной армии Китайской Народной Республики и компанией Inspur.

7

Суперкомпьютер

Домашний компьютер

Вычислительная мощность

0.1 терафлопс = 100 гигафлопс

Настольный (стационарный) компьютер  (англ. desktop computer) - стационарный персональный компьютер, предназначенный для работы в офисе и дома.

8

Характеристики процессора

Тактовая частота - количество тактовых импульсов в секунду. (Измеряется в герцах.)

Такт  – интервал времени между началами двух соседних тактовых импульсов.

Тактовые колебания образуются в тактовом генераторе (микросхеме) основу которой составляет кристалла кварца, находящийся в специальном контейнере.

9

Характеристики процессора

Разрядность - это максимальное количество двоичных разрядов, которые процессор способен обработать за одну команду. (Измеряется в битах)

101011010101010101011110101010101

– 1 команда 32 битного процессора

101011010101010101011110101010101101011010101010101011110101010101

– 1 команда 64 битного процессора

10

Арифметическое логическое устройство

Управляющее устройство

2+3=5

Блок декодировки

Регистры

Устройство управления- управляет выполнением программы и обеспечивает согласованную работу всех узлов компьютера

Арифметико-логическое устройство , выполняет обработку данных

5

Счетчик команд

X=2

Y=3

Z=X+Y

Print Z

Кэш команд

Кэш данных

5

X=2

0 B

0 V

Y=3

0 C

0 W

0 D

Z=X+Y

2 X

0 E

PRINT Z

3 Y

11

АЛУ выполнят основные математические и логические операции. Все вычисления производятся в двоичной системе счисления

В регистрах временно хранятся текущая команда, исходные, промежуточные и конечные данные (результат вычислений АЛУ). Разрядность всех регистров одинакова.

Кэш данных и команд  хранит часто используемые данные и команды. Обращение в кэш происходит намного быстрее, чем в оперативную память, поэтому, чем он больше, тем лучше.

Кэш-память - это память, ускоряющая работу другого (более медленного) типа памяти, за счёт сохранения прочитанных данных на случай повторного обращения к ним.

12

Характеристики оперативной памяти

Оперативная память RAM (Random Access Memory) позволяет обращаться к ячейкам в любом порядке.

Бит сохраняется за счет использования одного транзистора и одного конденсатора.

1

0

1

13

Характеристики оперативной памяти

Объем оперативной памяти – сколько информации может поместиться в памяти. Измеряется в байтах. Современные компьютеры 2 и более Гигабайт.

Типы оперативной памяти:

DDR2

DDR3

DDR4

14

Характеристики жесткого диска

Емкость жесткого диска – сколько информации может поместиться на жестком диске. Измеряется в байтах. Современные жесткие диски от 500 гигабайт и боле

Шпиндель

Головки

Привод головок.

Данные на жесткий диск записываются на жесткие пластинки (стеклянные или алюминиевые), которые покрыты ферримагнетиками.

Диски

15

Характеристики флеш-накопителя

Емкость флеш-накопителя – сколько информации может поместиться на флеш-накопителе. Измеряется в байтах. Современные флеш-накопители от 1 гигабайта и более.

USB разъем.

Флеш-память.

Контроллер.

16

Характеристики флеш-накопителя

Бит сохраняется за счет использования транзистора с двумя изолированными затворами.

1

0

1

Тип памяти NAND

Тип памяти NOR

17

Характеристики видеокарты

Основными частями видеокарты являются:

1. Графический процессор  – процессор, занимающийся расчётами и формированием графической информации, выводимой на монитор.

2. Видеопамять - память в которую временно помещаются выводимые на монитор изображения, создаваемые и постоянно изменяемые графическим процессором

Основные характеристики:

• Параметры процессора (быстродействие)
• Объем видеопамяти.

18

Размер по диагонали

Характеристики монитора

1. Размер по диагонали в дюймах. 15 '', 17 '', 19 '', …

2. Разрешение -это количество точек экрана по ширине и по высоте. 1280×1024, 1440×900, 1366×768, …

3. Соотношение сторон 4:3, 5:4, 16:9
