Презентация "Линзы"

Линзами называются прозрачные тела, ограниченные с двух сторон сферическими поверхностями.

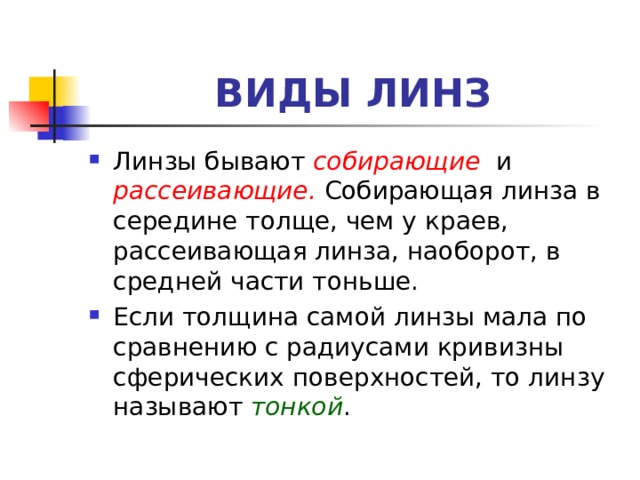

ВИДЫ ЛИНЗ

• Линзы бывают собирающие и рассеивающие . Собирающая линза в середине толще, чем у краев, рассеивающая линза, наоборот, в средней части тоньше.
• Если толщина самой линзы мала по сравнению с радиусами кривизны сферических поверхностей, то линзу называют тонкой .

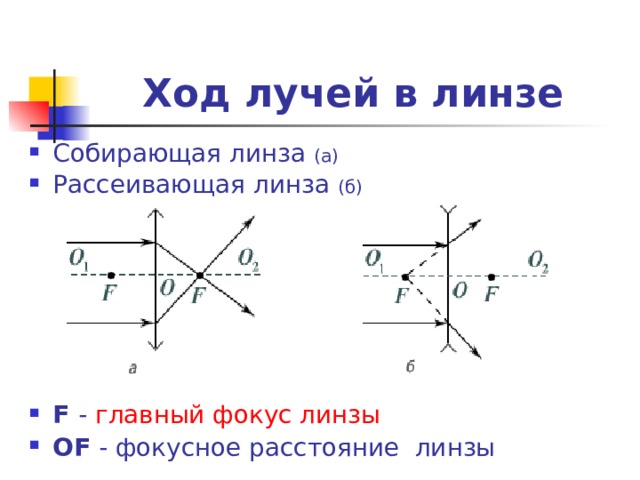

Ход лучей в линзе

• Собирающая линза (а)
• Рассеивающая линза (б)
• F - главный фокус линзы
• О F - фокусное расстояние линзы

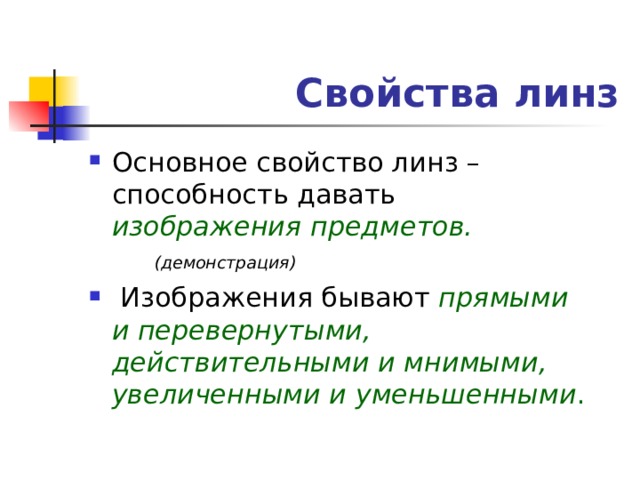

Свойства линз

• изображения предметов. (демонстрация)
• прямыми и перевернутыми, действительными и мнимыми, увеличенными и уменьшенными .

Для построение изображения, даваемые линзой используют три удобных луча:

1. Луч, падающий на линзу параллельно оптической оси, после преломления идет через фокус линзы.

2. Луч, проходящий через оптический центр линзы не преломляется.

3. Луч, проходя через фокус линзы после преломления идет параллельно оптической оси.

1

2

F

F

3

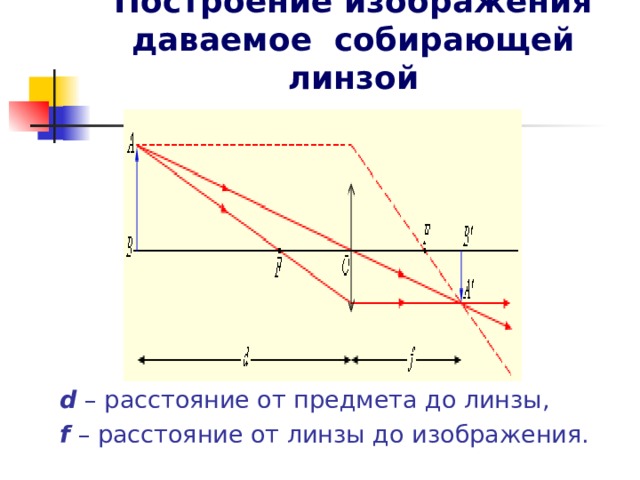

Построение изображения даваемое собирающей линзой

d – расстояние от предмета до линзы,

f – расстояние от линзы до изображения.

Построение изображения даваемое рассеивающей линзой

d – расстояние от предмета до линзы,

f – расстояние от линзы до изображения.

Получите изображение: предмет находится между линзой и главным фокусом собирающей линзы


мнимое,

увеличенное,

прямое.

F

F

Получите изображение: предмет находится между главным фокусом и двойным фокусом собирающей линзы

Изображение действительное,

перевёрнутое,

увеличенное.

2F

F

2F

F

Получите изображение : предмет находится в двойном фокусе рассеивающей линзы

В


мнимое,

уменьшенное,

прямое.

2 F

F

2 F

F

2 F ). " width="640"

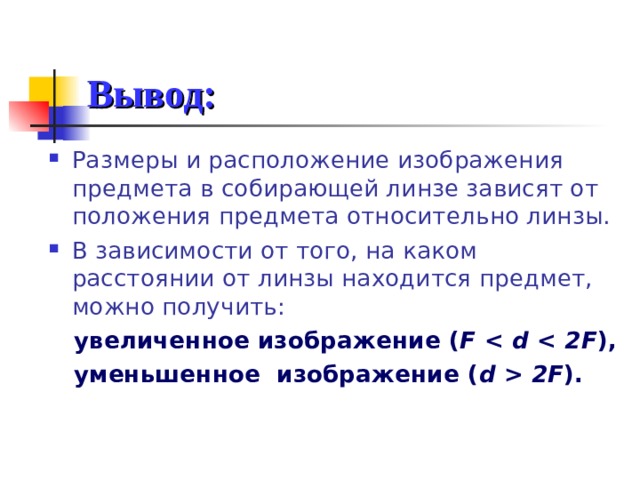

Вывод:

• Размеры и расположение изображения предмета в собирающей линзе зависят от положения предмета относительно линзы.
• В зависимости от того, на каком расстоянии от линзы находится предмет, можно получить:

увеличенное изображение ( F d F ),

уменьшенное изображение ( d 2 F ).

0 для собирающих линз D для рассеивающих линз " width="640"

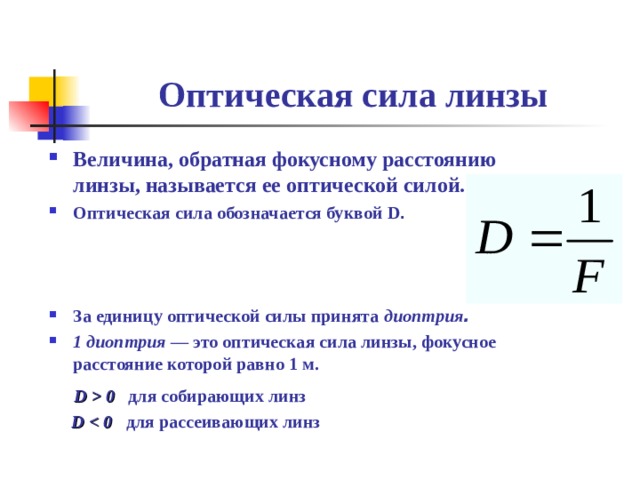

Оптическая сила линзы

• Величина, обратная фокусному расстоянию линзы, называется ее оптической силой.
• Оптическая сила обозначается буквой D .

• За единицу оптической силы принята диоптрия .
• 1 диоптрия — это оптическая сила линзы, фокусное расстоя­ние которой равно 1 м.

D 0 для собирающих линз

D для рассеивающих линз

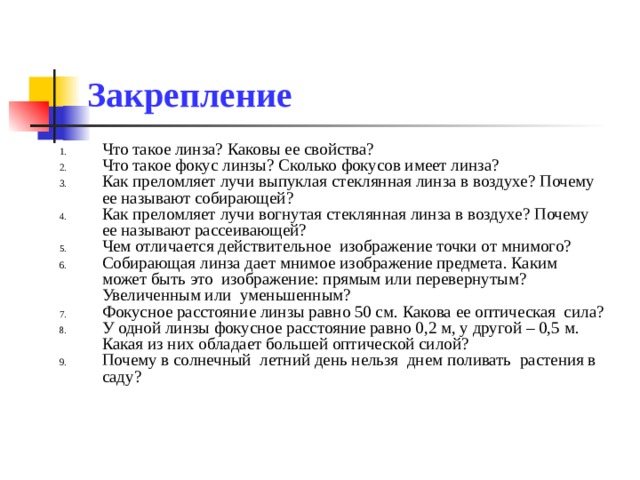

Закрепление

• Что такое линза? Каковы ее свойства?
• Что такое фокус линзы? Сколько фокусов имеет линза?
• Как преломляет лучи выпуклая стеклянная линза в воздухе? Почему ее называют собирающей?
• Как преломляет лучи вогнутая стеклянная линза в воздухе? Почему ее называют рассеивающей?
• Чем отличается действительное изображение точки от мнимого?
• Собирающая линза дает мнимое изображение предмета. Каким может быть это изображение: прямым или перевернутым? Увеличенным или уменьшенным?
• Фокусное расстояние линзы равно 50 см. Какова ее оптическая сила?
• У одной линзы фокусное расстояние равно 0,2 м, у другой – 0,5 м. Какая из них обладает большей оптической силой?
• Почему в солнечный летний день нельзя днем поливать растения в саду?

Домашнее задание: § 66,67 Упр.34 (1-3). А.В.Перышкин, Физика 8 класс, М., «Дрофа»
