Презентация "Магнитное дутьё"

Категория: Прочее

08.04.2023 17:24

Презентация на тему "Магнитное дутьё" разработана для изучения материала по теие "Сварочная дуга". может использоваться для преподавания по профессии "Сварщик" в средних профессиональных образовательных учреждений. Презентация содержит 12 слайдов

Просмотр содержимого документа
«Презентация "Магнитное дутьё"»

Магнитное дутьё.

Разработал преподаватель спец.дисциплин

Постнова Вера Васильевна

ГПОУ Ярославский политехнический колледж №24

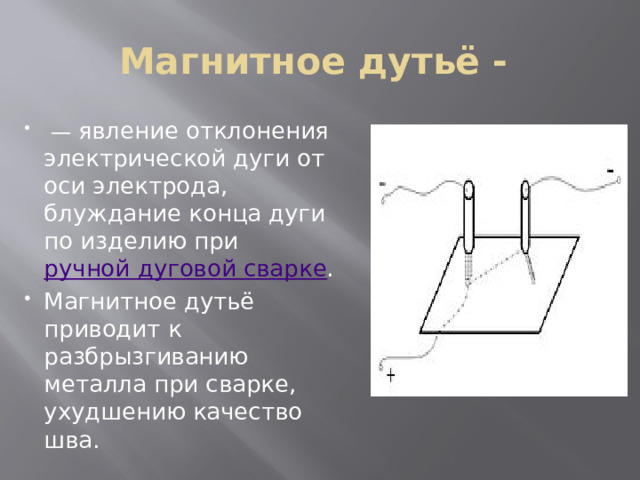

Магнитное дутьё -

— явление отклонения электрической дуги от оси электрода, блуждание конца дуги по изделию при ручной дуговой сварке .
Магнитное дутьё приводит к разбрызгиванию металла при сварке, ухудшению качество шва.

Сущность магнитного дутья.

В процессе сварки в сварочной цепи протекает ток в электрической дуге и в сварочной цепи изделия. Эти токи создают магнитное поле .

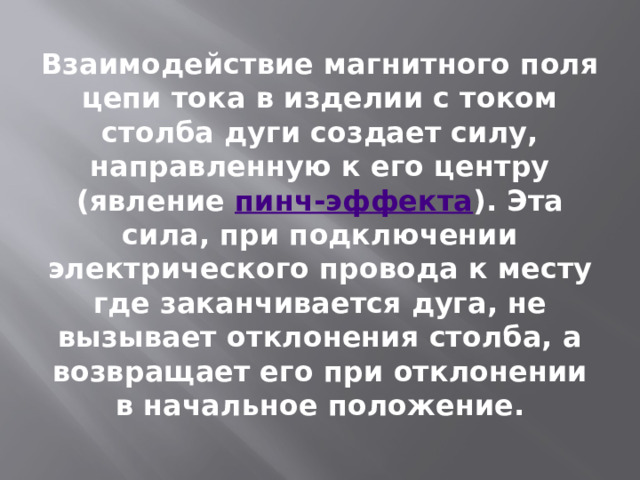

Взаимодействие магнитного поля цепи тока в изделии с током столба дуги создает силу, направленную к его центру (явление пинч-эффекта ). Эта сила, при подключении электрического провода к месту где заканчивается дуга, не вызывает отклонения столба, а возвращает его при отклонении в начальное положение.

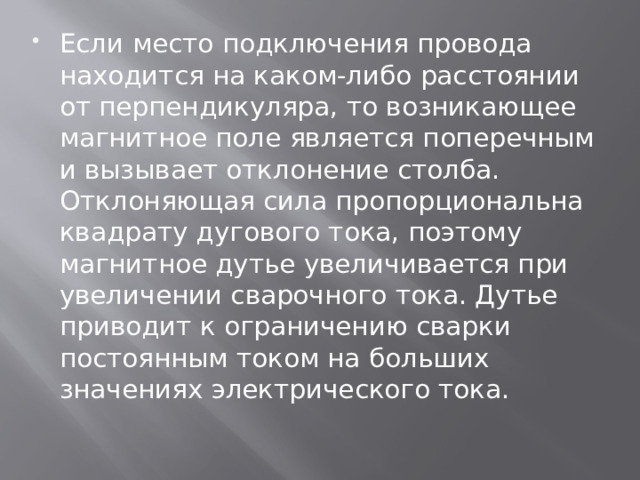

Если место подключения провода находится на каком-либо расстоянии от перпендикуляра, то возникающее магнитное поле является поперечным и вызывает отклонение столба. Отклоняющая сила пропорциональна квадрату дугового тока, поэтому магнитное дутье увеличивается при увеличении сварочного тока. Дутье приводит к ограничению сварки постоянным током на больших значениях электрического тока.

Если место подключения провода находится на каком-либо расстоянии от перпендикуляра, то возникающее магнитное поле является поперечным и вызывает отклонение столба. Отклоняющая сила пропорциональна квадрату дугового тока, поэтому магнитное дутье увеличивается при увеличении сварочного тока. Дутье приводит к ограничению сварки постоянным током на больших значениях электрического тока.

Действие магнитного дутья сильно ослабляется при сварке на переменном токе. В этом случае под действием переменного магнитного поля тока в изделии наводится электродвижущая сила. Э. д. с. создает вихревые токи. Создаваемый ими магнитный поток меньше потока, создаваемого постоянным током. В результате при больших переменных токах (1000—2000 А) действие магнитного дутья незначительно. Из-за магнитного дутья возникают трудности при сварке угловых и стыковых швов.

Действие магнитного дутья сильно ослабляется при сварке на переменном токе. В этом случае под действием переменного магнитного поля тока в изделии наводится электродвижущая сила. Э. д. с. создает вихревые токи. Создаваемый ими магнитный поток меньше потока, создаваемого постоянным током. В результате при больших переменных токах (1000—2000 А) действие магнитного дутья незначительно.
Из-за магнитного дутья возникают трудности при сварке угловых и стыковых швов.

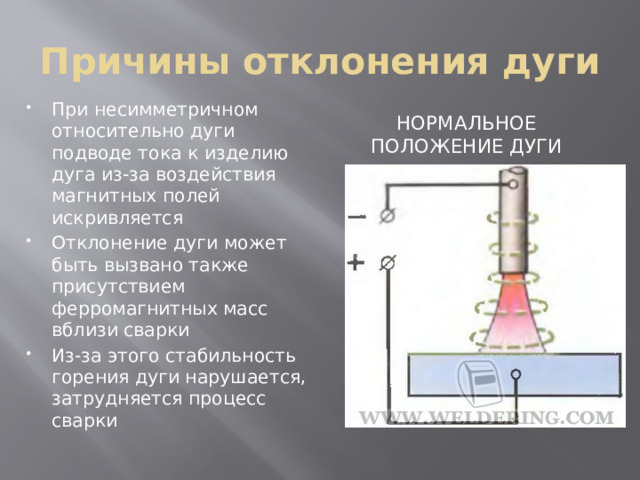

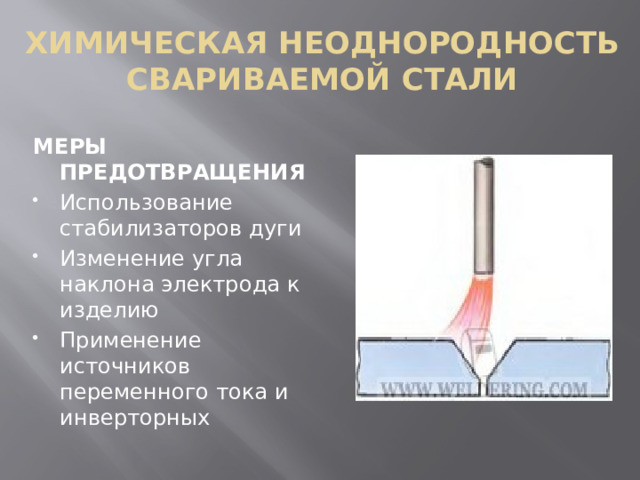

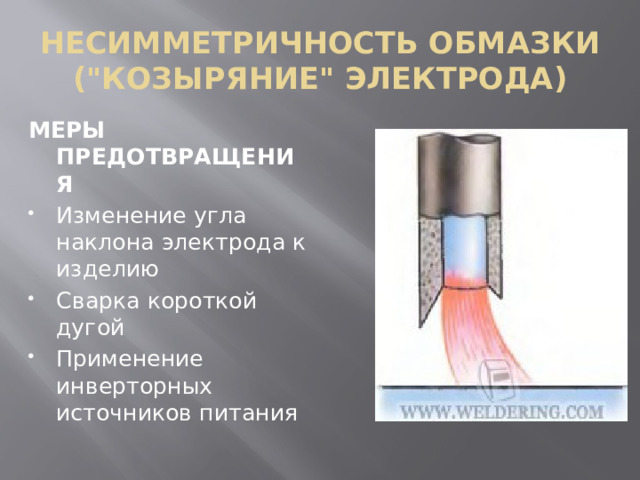

Причины отклонения дуги

При несимметричном относительно дуги подводе тока к изделию дуга из-за воздействия магнитных полей искривляется
Отклонение дуги может быть вызвано также присутствием ферромагнитных масс вблизи сварки
Из-за этого стабильность горения дуги нарушается, затрудняется процесс сварки

Нормальное положение дуги

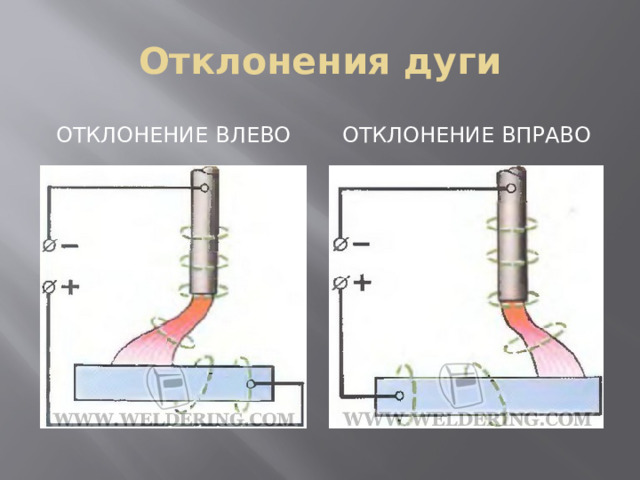

Отклонения дуги

Отклонение влево

Отклонение вправо

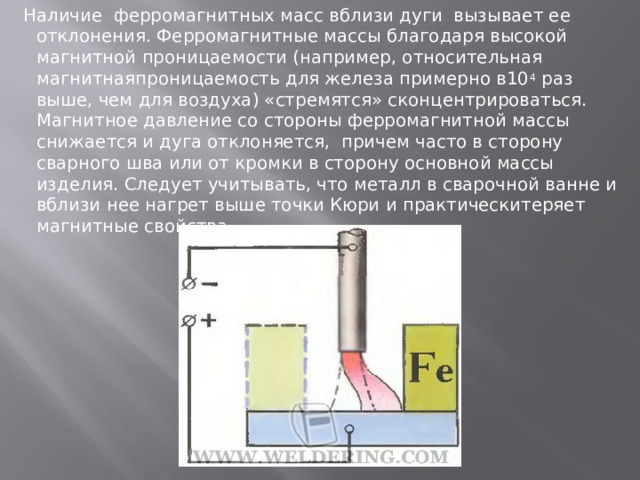

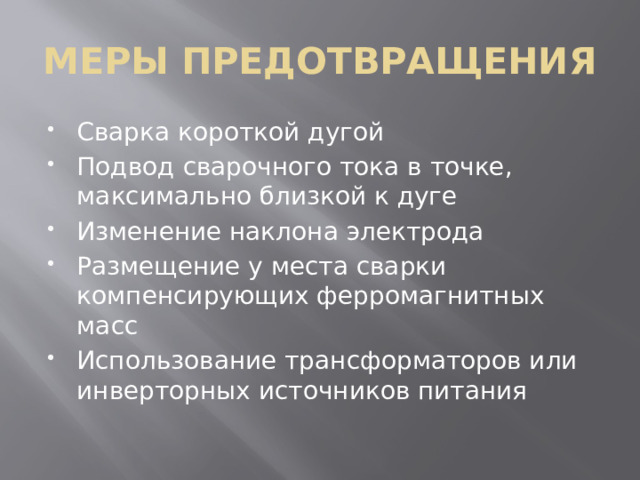

Наличие ферромагнитных масс вблизи дуги вызывает ее отклонения. Ферромагнитные массы благодаря высокой магнитной проницаемости (например, относительная магнитнаяпроницаемость для железа примерно в10 4 раз выше, чем для воздуха) «стремятся» сконцентрироваться. Магнитное давление со стороны ферромагнитной массы снижается и дуга отклоняется, причем часто в сторону сварного шва или от кромки в сторону основной массы изделия. Следует учитывать, что металл в сварочной ванне и вблизи нее нагрет выше точки Кюри и практическитеряет магнитные свойства.
