КОНДЕНСАТОРЫ

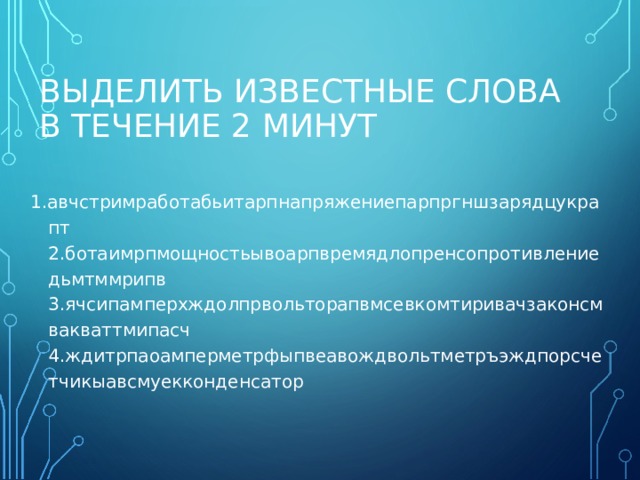

ВЫДЕЛИТЬ ИЗВЕСТНЫЕ СЛОВА В ТЕЧЕНИЕ 2 МИНУТ

1.авчстримработабьитарпнапряжениепарпргншзарядцукрапт 2.ботаимрпмощностьывоарпвремядлопренсопротивлениедьмтммрипв 3.ячсипамперхждолпрвольторапвмсевкомтиривачзаконсмвакваттмипасч 4.ждитрпаоамперметрфыпвеавождвольтметръэждпорсчетчикыавсмуекконденсатор

ПРОВЕРИМ..

1.авчстрим работа бьитарп напряжение парпргнш заряд цукрапт 2.ботаимрп мощность ывоарп время длопрен сопротивление дьмтммрипв 3.ячсип ампер хждолпр вольт орапвмсевк ом тиривач закон смвак ватт мипасч 4.ждитрпао амперметр фыпвеавожд вольтметр ъэждпор счетчик ыавсмуек конденсатор

1,2 - Что объединяет эти слова?

3, 4 – что лишнее?

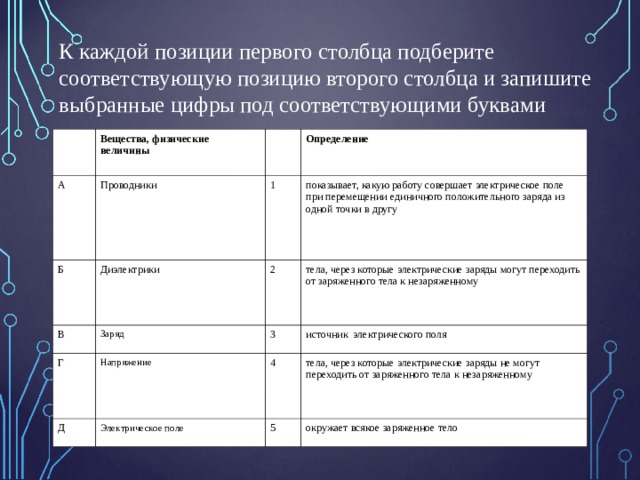

К каждой позиции первого столбца подберите соответствующую позицию второго столбца и запишите выбранные цифры под соответствующими буквами

А

Вещества, физические величины

Проводники

Б

В

Определение

1

Диэлектрики

Заряд

показывает, какую работу совершает электрическое поле при перемещении единичного положительного заряда из одной точки в другу

2

Г

тела, через которые электрические заряды могут переходить от заряженного тела к незаряженному

3

Напряжение

Д

источник  электрического поля

Электрическое поле

4

тела, через которые электрические заряды не могут переходить от заряженного тела к незаряженному

5

окружает всякое заряженное тело

Конденсатор

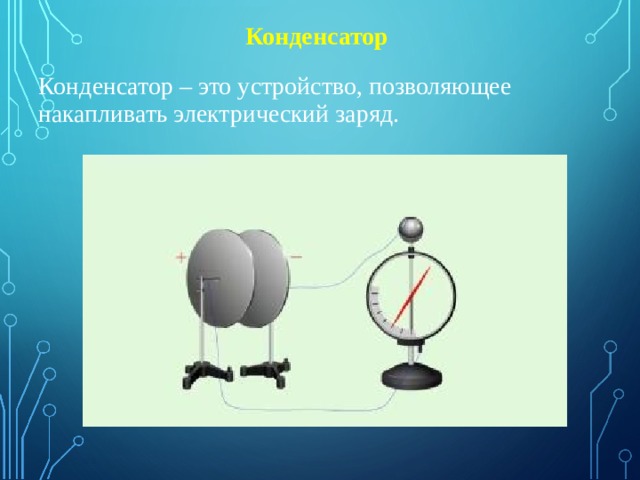

Конденсатор – это устройство, позволяющее накапливать электрический заряд.

КОНДЕНСАТОР

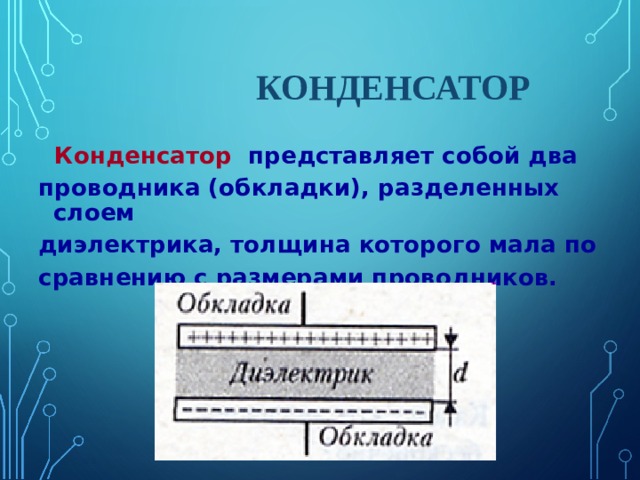

Конденсатор представляет собой два

проводника (обкладки), разделенных слоем

диэлектрика, толщина которого мала по

сравнению с размерами проводников.

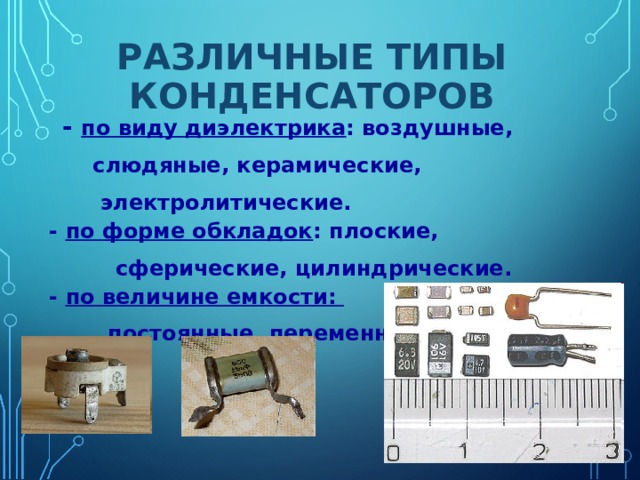

РАЗЛИЧНЫЕ ТИПЫ КОНДЕНСАТОРОВ

- по виду диэлектрика : воздушные,

слюдяные, керамические,

электролитические. - по форме обкладок : плоские,

сферические, цилиндрические. - по величине емкости:

постоянные, переменные.

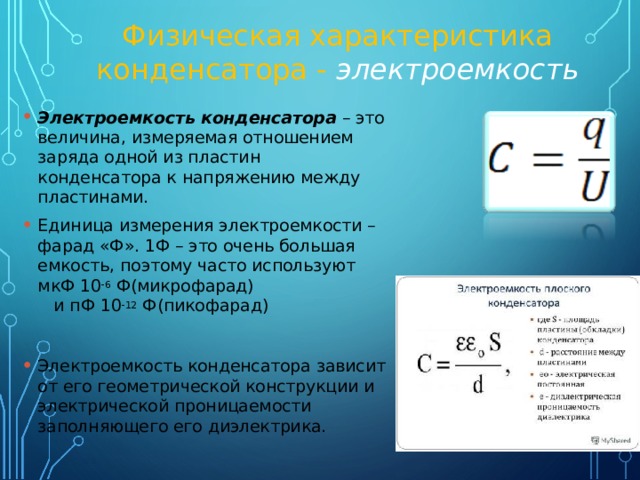

Физическая характеристика конденсатора - электроемкость

• Электроемкость конденсатора – это величина, измеряемая отношением заряда одной из пластин конденсатора к напряжению между пластинами.
• Единица измерения электроемкости – фарад «Ф». 1Ф – это очень большая емкость, поэтому часто используют мкФ 10 -6 Ф(микрофарад) и пФ 10 -12 Ф(пикофарад)
• Электроемкость конденсатора зависит от его геометрической конструкции и электрической проницаемости заполняющего его диэлектрика.

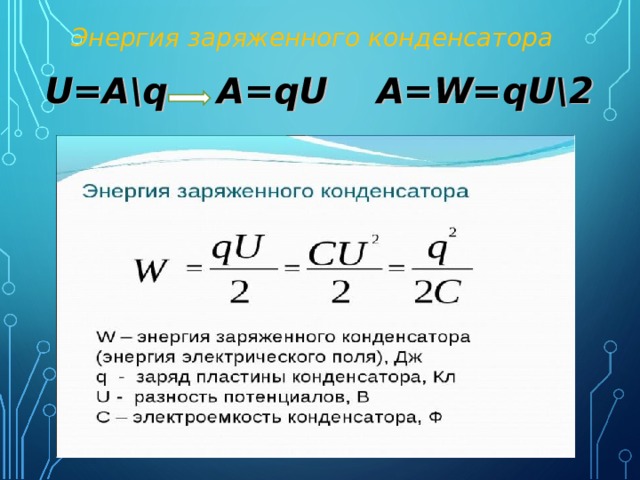

Энергия заряженного конденсатора

U=A\q A=qU A=W=qU\2

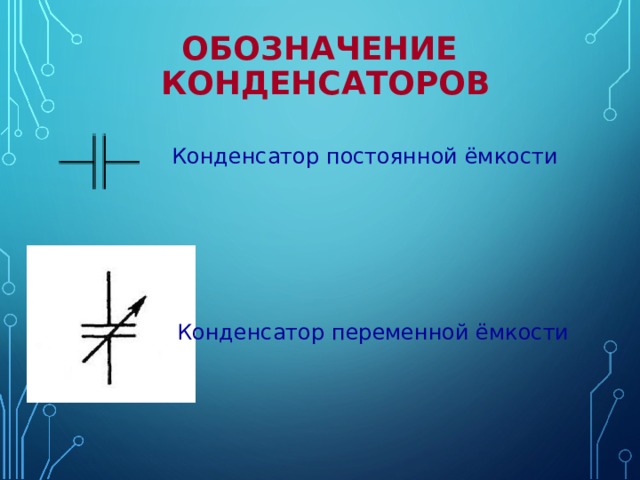

ОБОЗНАЧЕНИЕ КОНДЕНСАТОРОВ

Конденсатор постоянной ёмкости

Конденсатор переменной ёмкости

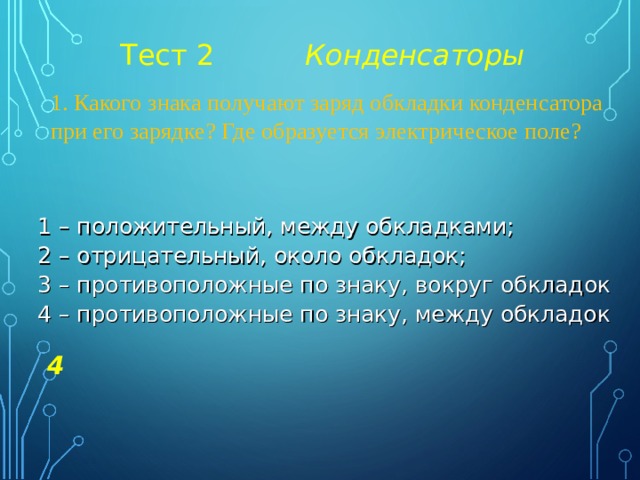

Тест 2 Конденсаторы

1. Какого знака получают заряд обкладки конденсатора при его зарядке? Где образуется электрическое поле?

1 – положительный, между обкладками;

2 – отрицательный, около обкладок;

3 – противоположные по знаку, вокруг обкладок

4 – противоположные по знаку, между обкладок

4

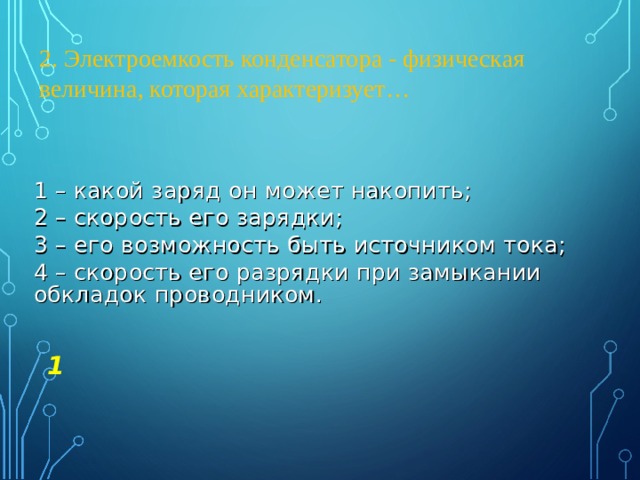

2. Электроемкость конденсатора - физическая величина, которая характеризует…

1 – какой заряд он может накопить;

2 – скорость его зарядки;

3 – его возможность быть источником тока;

4 – скорость его разрядки при замыкании обкладок проводником.

1

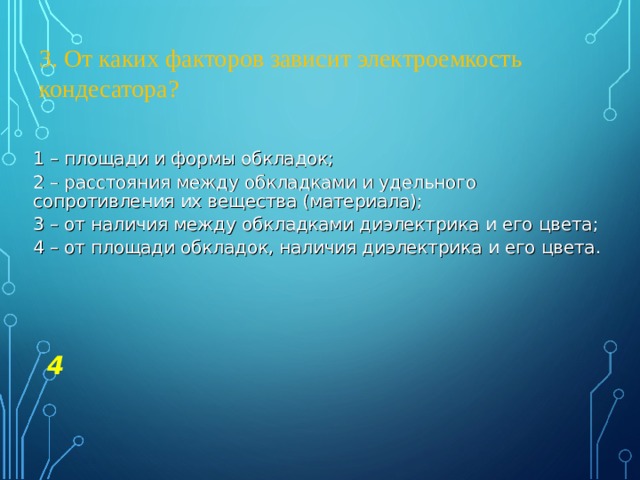

3. От каких факторов зависит электроемкость кондесатора?

1 – площади и формы обкладок;

2 – расстояния между обкладками и удельного сопротивления их вещества (материала);

3 – от наличия между обкладками диэлектрика и его цвета;

4 – от площади обкладок, наличия диэлектрика и его цвета.

4

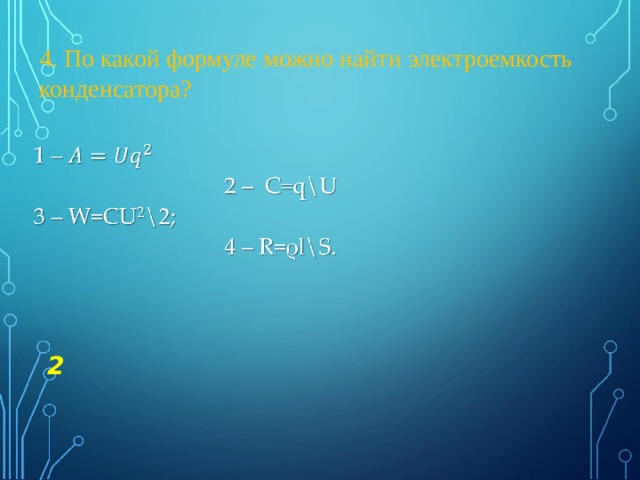

4. По какой формуле можно найти электроемкость конденсатора?

2

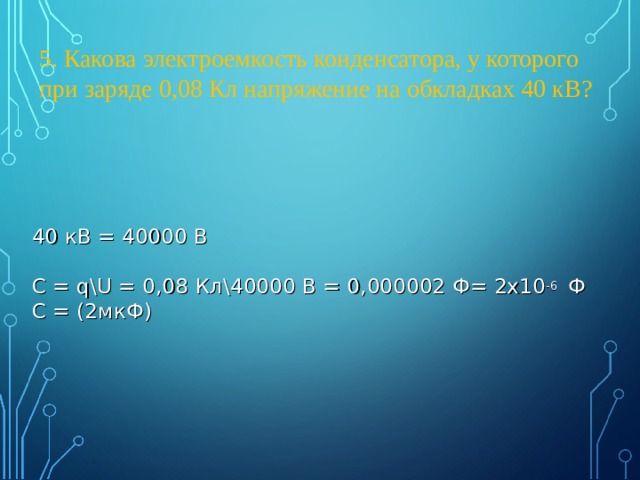

5 . Какова электроемкость конденсатора, у которого при заряде 0,08 Кл напряжение на обкладках 40 кВ?

40 кВ = 40000 В

С = q\U = 0,08 Кл \40000 В = 0,000002 Ф = 2x10 -6 Ф

С = (2мкФ)
