Презентация на тему: "Оптические приборы"

Оптические приборы

Повторим. Запишите ответы на листочек.

• 1 Какие изображения можно получить с помощью линз.
• 2 Зависит ли вид изображения от формы линзы.
• 3 Всегда ли выпуклая линза является собирающей.  (
• 4 От чего зависит D линзы.

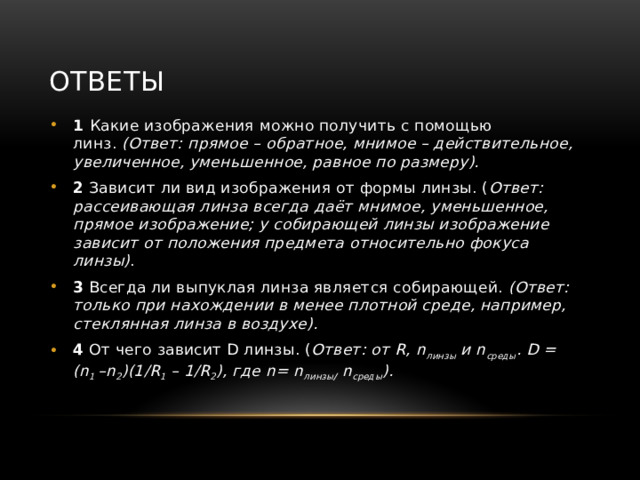

Ответы

• 1 Какие изображения можно получить с помощью линз.  (Ответ: прямое – обратное, мнимое – действительное, увеличенное, уменьшенное, равное по размеру).
• 2 Зависит ли вид изображения от формы линзы. ( Ответ: рассеивающая линза всегда даёт мнимое, уменьшенное, прямое изображение; у собирающей линзы изображение зависит от положения предмета относительно фокуса линзы) .
• 3 Всегда ли выпуклая линза является собирающей.  (Ответ: только при нахождении в менее плотной среде, например, стеклянная линза в воздухе).
• 4 От чего зависит D линзы. ( Ответ: от R, n линзы  и n среды . D = (n 1  –n 2 )(1/R 1  – 1/R 2 ), где n= n линзы /  n среды ).

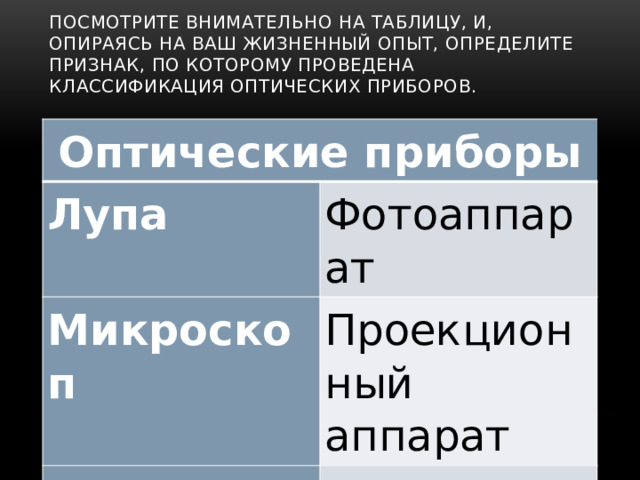

Посмотрите внимательно на таблицу, и, опираясь на ваш жизненный опыт, определите признак, по которому проведена классификация оптических приборов.

Оптические приборы

Лупа

Фотоаппарат

Микроскоп

Проекционный аппарат

Телескоп

Кинопроектор

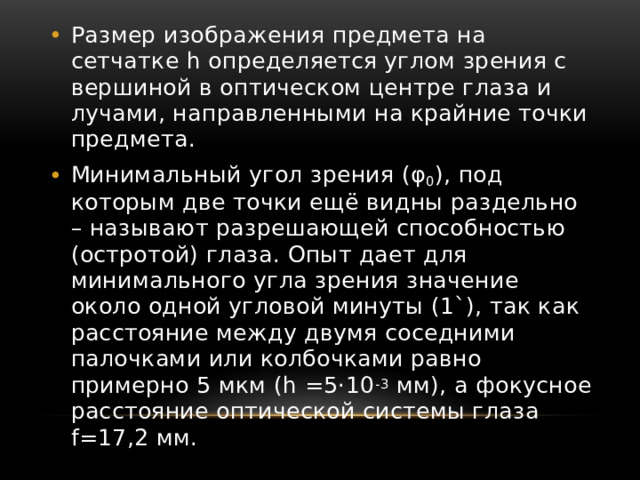

• Размер изображения предмета на сетчатке h определяется углом зрения с вершиной в оптическом центре глаза и лучами, направленными на крайние точки предмета.
• Минимальный угол зрения (φ 0 ), под которым две точки ещё видны раздельно – называют разрешающей способностью (остротой) глаза. Опыт дает для минимального угла зрения значение около одной угловой минуты (1`), так как расстояние между двумя соседними палочками или колбочками равно примерно 5 мкм (h =5·10 -3 мм), а фокусное расстояние оптической системы глаза f=17,2 мм.

Дефект зрения и их коррекция

Дефект зрения

Близорукость

Изображение предмета

Дальнозоркость

(за или перед сетчаткой)

Перед сетчаткой

Причина дефекта

Избыточная оптическая сила глаза.

За сетчаткой

Устранение дефекта

Удлинение глаза вдоль его оптической оси.

Понижение оптической силы глаза.

Очки с рассеивающими (вогнутыми) линзами

Уменьшение длины глаза вдоль его оптической оси.

Очки с собирающими (выпуклыми) линзами

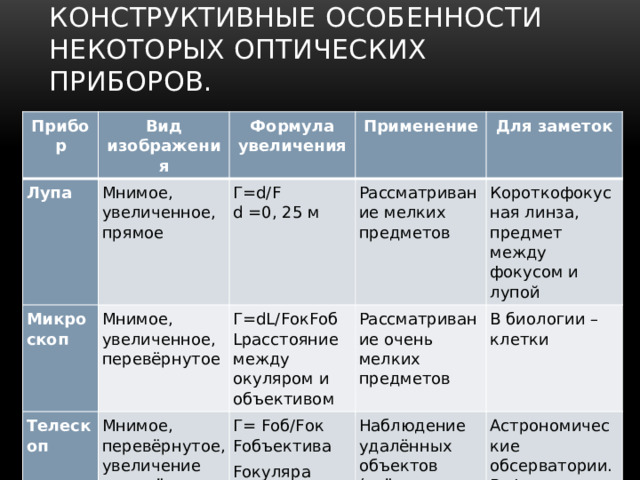

конструктивные особенности некоторых оптических приборов.

Прибор

Вид изображения

Лупа

Мнимое, увеличенное, прямое

Формула увеличения

Микроскоп

Мнимое, увеличенное, перевёрнутое

Применение

Г=d/F

Телескоп

Рассматривание мелких предметов

Для заметок

Г=dL/FокFоб

d =0, 25 м

Мнимое, перевёрнутое, увеличение освещённости

Lрасстояние между окуляром и объективом

Рассматривание очень мелких предметов

Короткофокусная линза, предмет между фокусом и лупой

Г= Fоб/Fок

Наблюдение удалённых объектов (звёзды. планеты)

В биологии – клетки

Fобъектива

Fокуляра

Астрономические обсерватории.

Рефлектор – зеркало, рефрактор - линзы

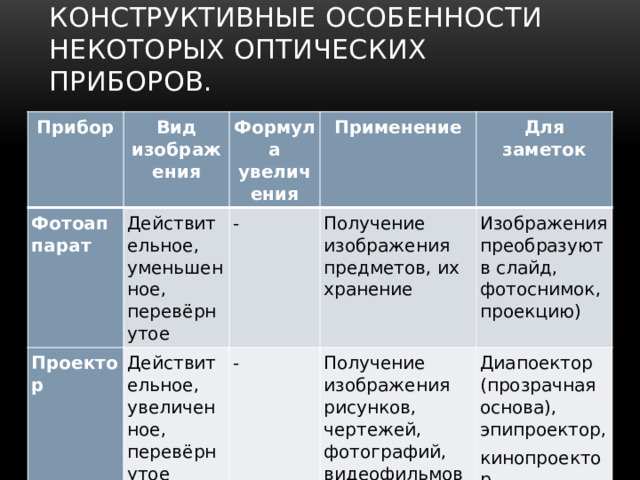

конструктивные особенности некоторых оптических приборов.

Прибор

Вид изображения

Фотоаппарат

Проектор

Формула увеличения

Действительное, уменьшенное, перевёрнутое

Применение

Действительное, увеличенное, перевёрнутое

-

-

Получение изображения предметов, их хранение

Для заметок

Получение изображения рисунков, чертежей, фотографий, видеофильмов

Изображения преобразуют в слайд, фотоснимок, проекцию)

Диапоектор (прозрачная основа),

эпипроектор,

кинопроектор,

мультимедиа

Решение задач.

• Найти угловое увеличение лупы, оптическая сила которой 20 дптр. (5)
• Найти угловое увеличение лупы, фокусное расстояние которой равно 10 см. (2,5)
• Оптическая сила D объектива микроскопа равна 100 дптр, D окуляра 50 дптр. Расстояние между объективом и окуляром 19 см. Чему равно угловое увеличение микроскопа? (237,5)
• Фокусное расстояние F объектива микроскопа 1 см, F окуляра равно 2 см. Расстояние между объективом и окуляром 15 см. Чему равно угловое увеличение микроскопа? (187,5)
• Оптическая сила D объектива телескопа 0,5 дптр, оптическая сила D окуляра равна 50 дптр. Определите угловое увеличение телескопа. (100)

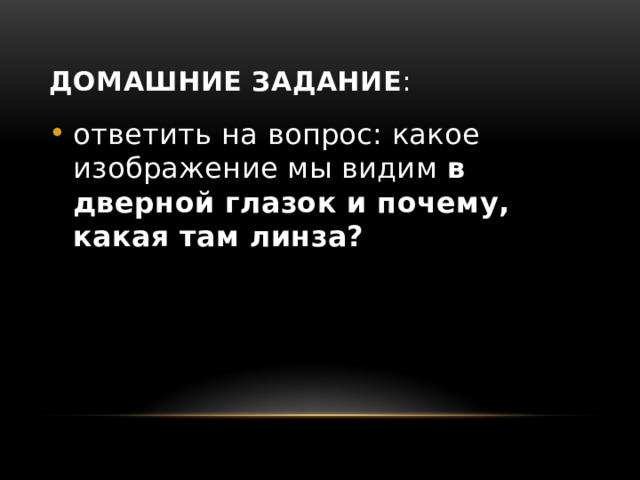

Домашние задание :

• ответить на вопрос: какое изображение мы видим в дверной глазок и почему, какая там линза?
