ПЕРЕМЕШИВАНИЕ
- Назначение и способы перемешивания
- Механическое перемешивание
- Пневматическое перемешивание
- Циркуляционное перемешивание
- Поточное перемешивание
1. Назначение и способы перемешивания
- ПЕРЕМЕШИВАНИЕ – это способ получения однородных смесей и(или) интенсификации тепло- и массообмена в технологических процессах
Интенсификация нагревания или охлаждения
Обеспечение равномерного распределения твердых частиц в объеме жидкости

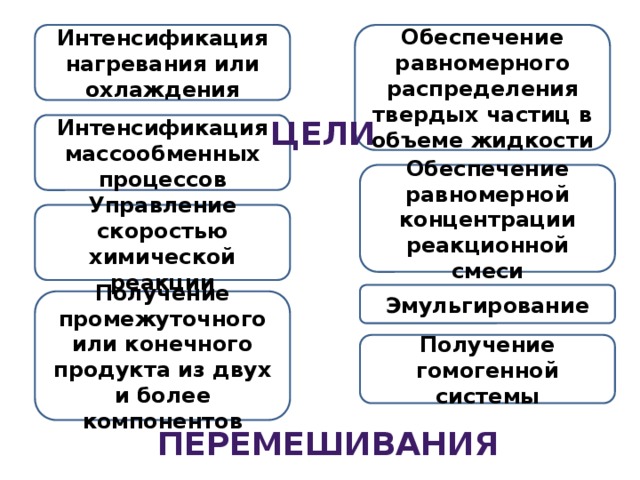

Цели
Интенсификация
массообменных процессов
Обеспечение равномерной концентрации реакционной смеси
Управление скоростью химической реакции
Эмульгирование
Получение промежуточного или конечного продукта из двух и более компонентов
Получение гомогенной системы
перемешивания

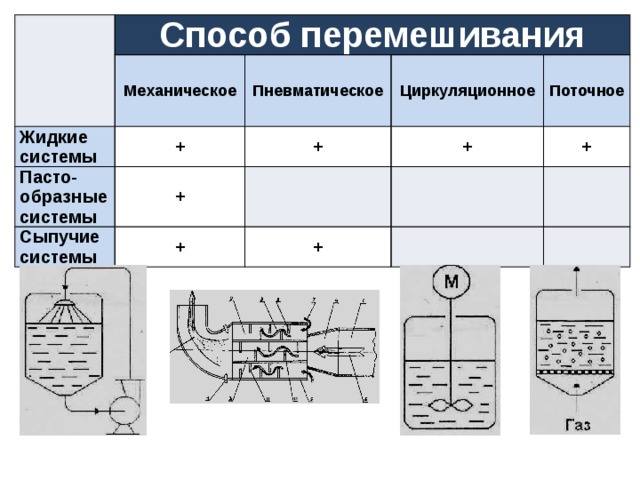

Способ перемешивания
Механическое
Жидкие системы
Пасто-образные системы
Пневматическое
+
Циркуляционное
Сыпучие системы
+
+
Поточное
+
+
+
+

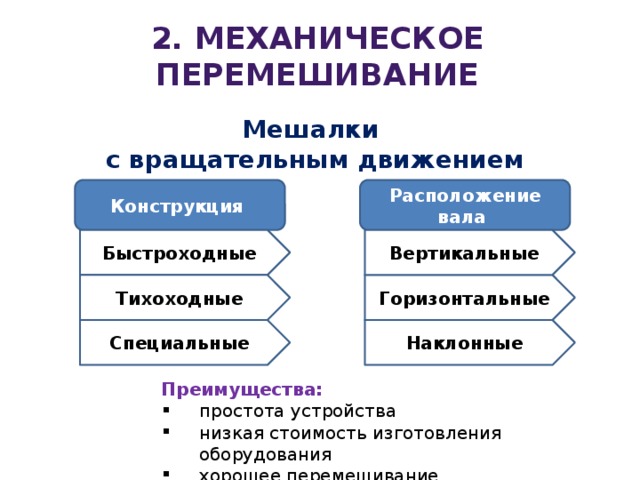

2. Механическое перемешивание
Мешалки
с вращательным движением
Конструкция
Расположение вала
Быстроходные
Вертикальные
Тихоходные
Горизонтальные
Специальные
Наклонные
Преимущества:
- простота устройства
- низкая стоимость изготовления оборудования
- хорошее перемешивание
100) режимах движения жидкости Число лопастей – 2, 3, 4, 6 Скорость вращения 30-50 об/с Диаметр – меньше диаметра сосуда " width="640"

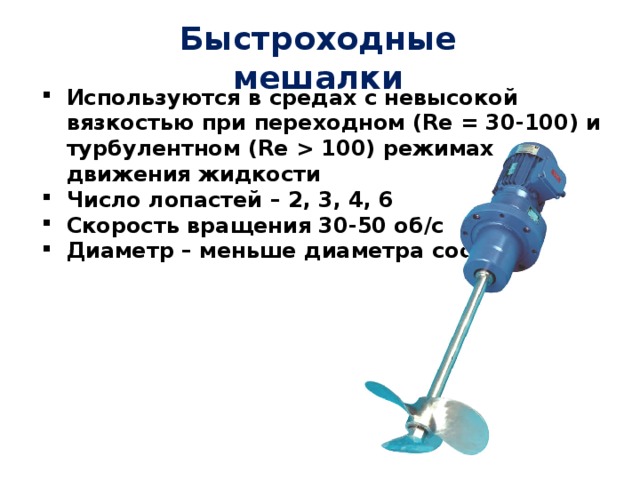

Быстроходные мешалки
- Используются в средах с невысокой вязкостью при переходном (Re = 30-100) и турбулентном (Re 100) режимах движения жидкости
- Число лопастей – 2, 3, 4, 6
- Скорость вращения 30-50 об/с
- Диаметр – меньше диаметра сосуда
Винтовые
(пропеллерные)
Лопастные
Турбинные
Тихоходные
мешалки
- Используются в средах с высокой вязкостью 50-100 Па*с при ламинарном (Re
Якорные
Рамные
Специальные мешалки
Дисковые

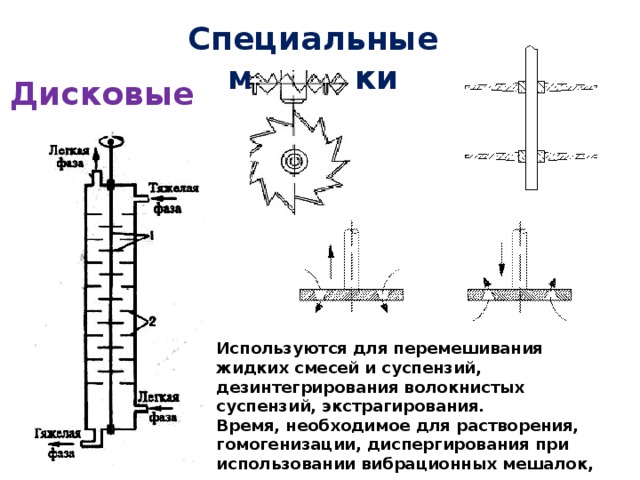

Используются для перемешивания жидких смесей и суспензий, дезинтегрирования волокнистых суспензий, экстрагирования.
Время, необходимое для растворения, гомогенизации, диспергирования при использовании вибрационных мешалок, значительно сокращается.
Специальные мешалки

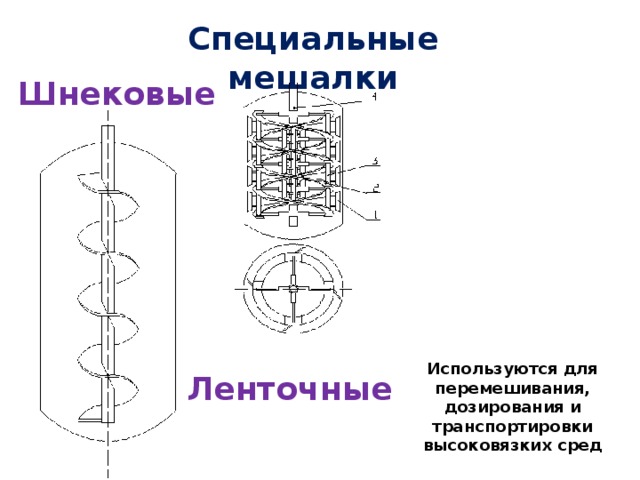

Шнековые
Используются для перемешивания, дозирования и транспортировки высоковязких сред
Ленточные
Выбор конструкции мешалки
Вязкость среды
Назначение процесса
Конструкция аппарата
Объем аппарата

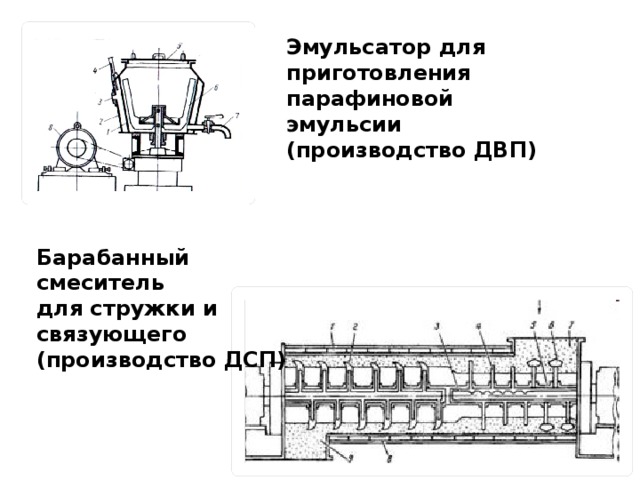

Эмульсатор для приготовления парафиновой эмульсии (производство ДВП)
Барабанный смеситель
для стружки и
связующего
(производство ДСП)
Способы интенсификации процесса перемешивания
- Перемешивающее устройство должно обеспечивать получение однородной смеси при максимальной производительности и минимальном расходе энергии
- Эффективность перемешивания двухфазной системы может быть оценена отклонением состава смеси в разных точках от среднего состава. При идеальном перемешивании Э = 100%
- Интенсивность перемешивания – это расход мощности на перемешивание 1 м 3 смеси
ХИМИЧЕСКИЙ РЕАКТОР С МЕШАЛКОЙ И РЕЖУЩИМИ ПЕРЕГОРОДКАМИ
МЕШАЛКА С ДИФФУЗОРОМ

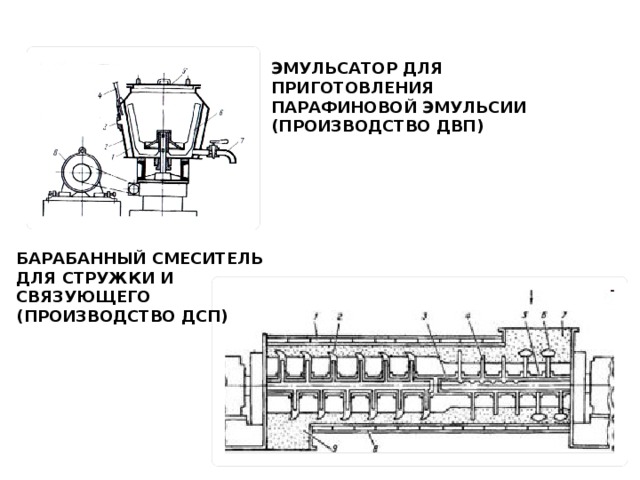

ЭМУЛЬСАТОР ДЛЯ ПРИГОТОВЛЕНИЯ ПАРАФИНОВОЙ ЭМУЛЬСИИ (ПРОИЗВОДСТВО ДВП)
БАРАБАННЫЙ СМЕСИТЕЛЬ
ДЛЯ СТРУЖКИ И
СВЯЗУЮЩЕГО
(ПРОИЗВОДСТВО ДСП)
3. пневматическое перемешивание

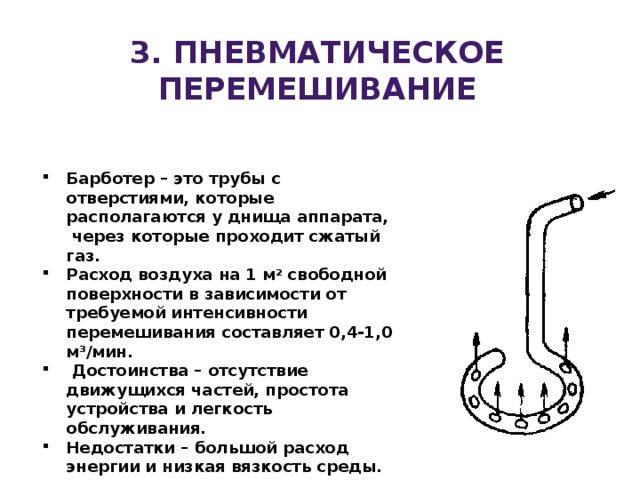

- Барботер – это трубы с отверстиями, которые располагаются у днища аппарата, через которые проходит сжатый газ.
- Расход воздуха на 1 м 2 свободной поверхности в зависимости от требуемой интенсивности перемешивания составляет 0,4-1,0 м 3 /мин.
- Достоинства – отсутствие движущихся частей, простота устройства и легкость обслуживания.
- Недостатки – большой расход энергии и низкая вязкость среды.

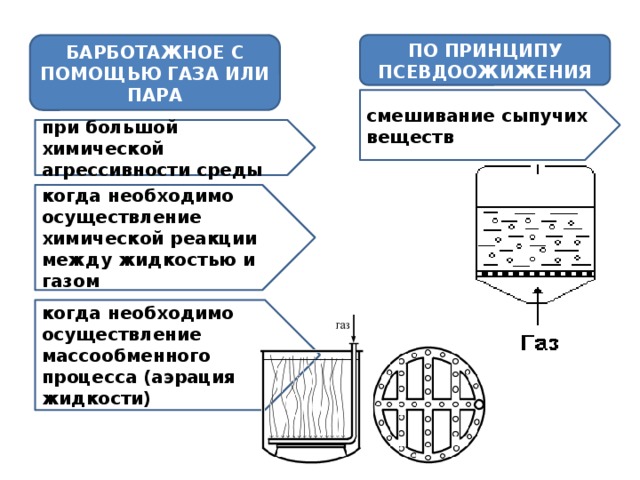

БАРБОТАЖНОЕ С ПОМОЩЬЮ ГАЗА ИЛИ ПАРА
ПО ПРИНЦИПУ ПСЕВДООЖИЖЕНИЯ
смешивание сыпучих веществ
при большой химической агрессивности среды
когда необходимо осуществление химической реакции между жидкостью и газом
когда необходимо осуществление массообменного процесса (аэрация жидкости)
11
4. ЦИРКУЛЯЦИОННОЕ
перемешивание

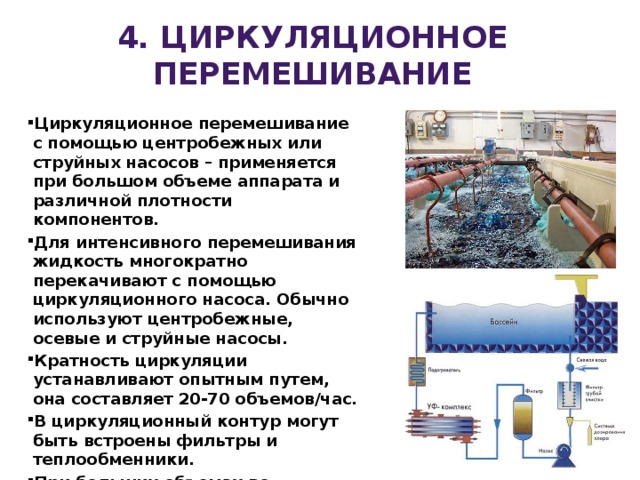

- Циркуляционное перемешивание с помощью центробежных или струйных насосов – применяется при большом объеме аппарата и различной плотности компонентов.
- Для интенсивного перемешивания жидкость многократно перекачивают с помощью циркуляционного насоса. Обычно используют центробежные, осевые и струйные насосы.
- Кратность циркуляции устанавливают опытным путем, она составляет 20-70 объемов/час.
- В циркуляционный контур могут быть встроены фильтры и теплообменники.
- При больших объемах во избежание образования застойных зон комбинируют циркуляционное и механическое перемешивание.

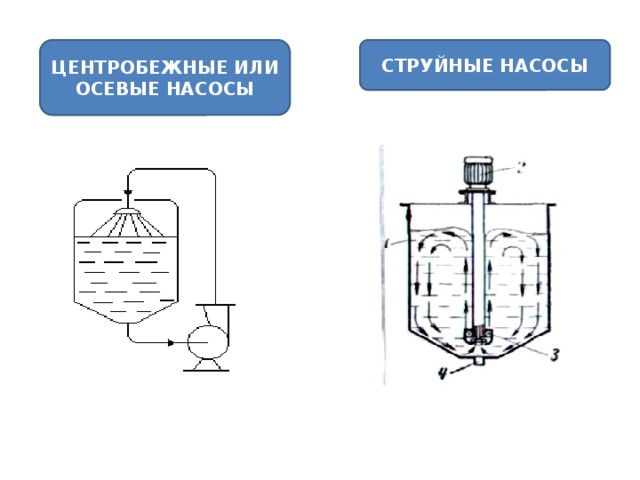

ЦЕНТРОБЕЖНЫЕ ИЛИ ОСЕВЫЕ НАСОСЫ
СТРУЙНЫЕ НАСОСЫ
11
5. ПОТОЧНОЕ
перемешивание

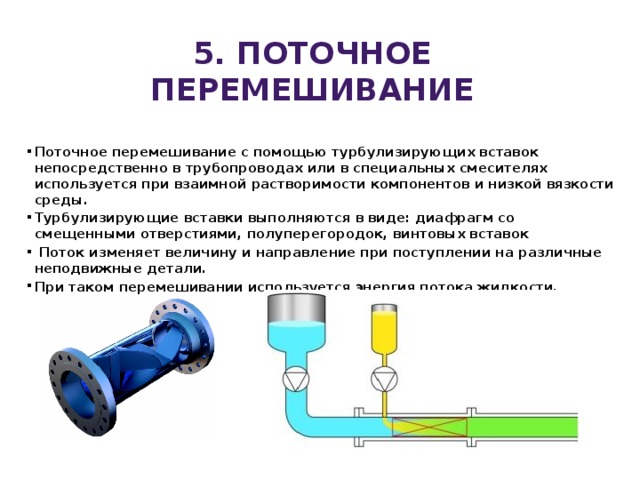

- Поточное перемешивание с помощью турбулизирующих вставок непосредственно в трубопроводах или в специальных смесителях используется при взаимной растворимости компонентов и низкой вязкости среды.
- Турбулизирующие вставки выполняются в виде: диафрагм со смещенными отверстиями, полуперегородок, винтовых вставок
- Поток изменяет величину и направление при поступлении на различные неподвижные детали.
- При таком перемешивании используется энергия потока жидкости.

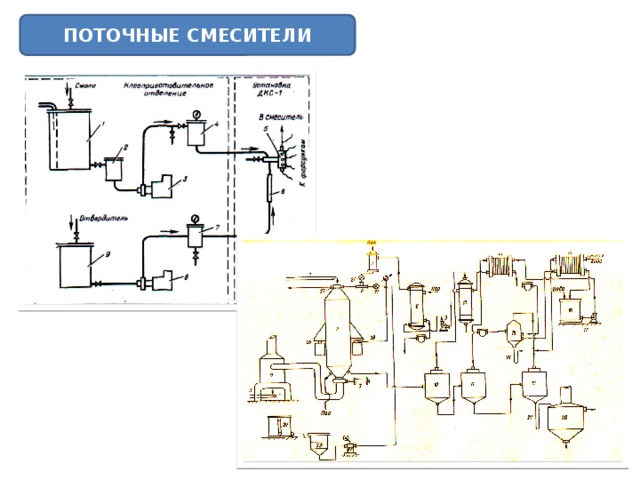

ПОТОЧНЫЕ СМЕСИТЕЛИ
11
