Презентация на тему: "Трансформаторы"

ГАПОУ СО «Калининский техникум агробизнеса»

Профессия: «Электромонтер по ремонту и обслуживанию электрооборудования (по отраслям)»

Презентация на тему: Трансформаторы

Выполнили студенты: Шипилов В.

Смирнов А.

Руководитель: Васенкин Д.В.

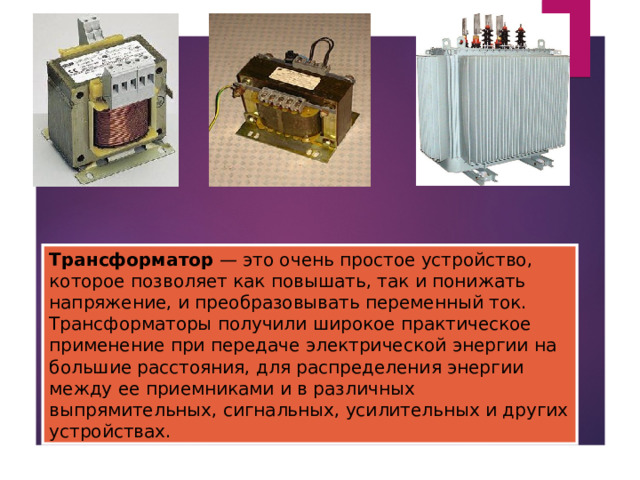

Трансформатор — это очень простое устройство, которое позволяет как повышать, так и понижать напряжение, и преобразовывать переменный ток.

Трансформаторы получили широкое практическое применение при передаче электрической энергии на большие расстояния, для распределения энергии между ее приемниками и в различных выпрямительных, сигнальных, усилительных и других устройствах.

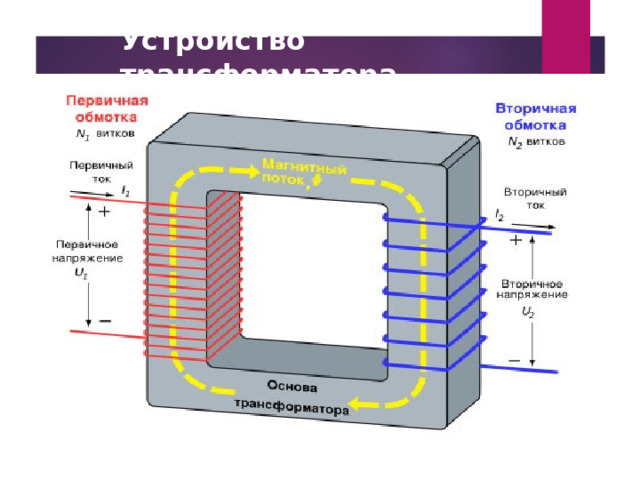

Устройство трансформатора

N -число витков. U -напряжение. I -сила тока.

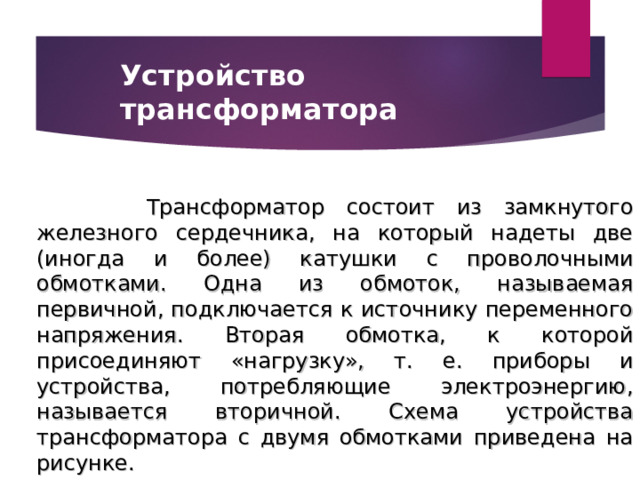

Устройство трансформатора

Трансформатор состоит из замкнутого железного сердечника, на который надеты две (иногда и более) катушки с проволочными обмотками. Одна из обмоток, называемая первичной, подключается к источнику переменного напряжения. Вторая обмотка, к которой присоединяют «нагрузку», т. е. приборы и устройства, потребляющие электроэнергию, называется вторичной. Схема устройства трансформатора с двумя обмотками приведена на рисунке.

• Действие трансформатора основано на явлении электромагнитной индукции. При прохождении переменного тока по первичной обмотке в железном сердечнике появляется переменный магнитный поток, который возбуждает электродвижущую силу индукции в каждой обмотке. Это означает, что, повышая с помощью трансформатора напряжение в несколько раз, мы во столько же раз уменьшаем силу тока, и наоборот

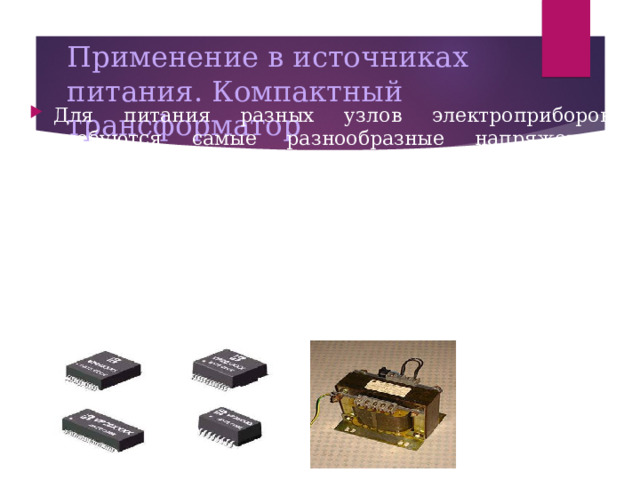

Применение в источниках питания. Компактный трансформатор

• Для питания разных узлов электроприборов требуются самые разнообразные напряжения. Например, в телевизоре используются напряжения от 5 вольт, для питания микросхем и транзисторов, до 20 киловольт, для питания анода кинескопа. Все эти напряжения получаются с помощью трансформаторов (напряжение 5 вольт с помощью сетевого трансформатора, напряжение 20 кВ с помощью строчного трансформатора). В компьютере также необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками.

Виды трансформаторов

• Автотрансформа́тор — вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью.

Виды трансформаторов

• Виды силовых трансформаторов
• В зависимости от области применения, бывают такие типы силовых трансформаторов:
• Силовые понижающие (от 6 кВ до 35 кВ) трансформаторы ГОСТ 11677-85. В основном используется для активизации понижения сил напряжения в электрической сети;
• Трехфазные и однофазные трансформаторы. Обычно используются в трехфазной энергосистеме, т.к. являются экономически эффективными. Предпочтительно применять три однофазных трансформатора, т.к. легче транспортировать несколько блоков по отдельности. Они используются, как для того чтобы обеспечить производство постоянным током, так и для контроля напряжения в бытовых условиях;
• Электрический силовой, измерительный трансформатор распределения  нагрузки. Эти устройства используются в электросети для защиты системы электроснабжения и разнообразных мощных инструментов в промышленности;
• Устройство трансформации с двумя обмотками и силовой автотрансформатор. Используется там, где соотношение между высоким напряжением и низким напряжением больше 2 процентов. Он является экономически эффективным, но у них самая высокая стоимость;
• Открытый трансформатор предназначен для установки на открытом воздухе, это единственный прибор, хранение которого можно производить при минусовой температуре.

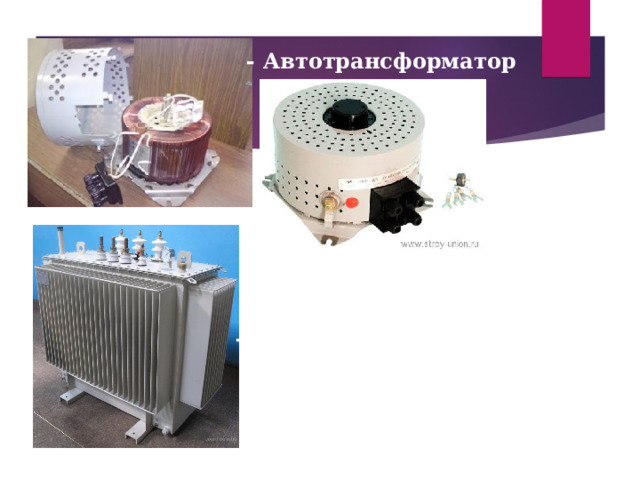

- Автотрансформатор

- Силовой трансформатор

Виды трансформаторов

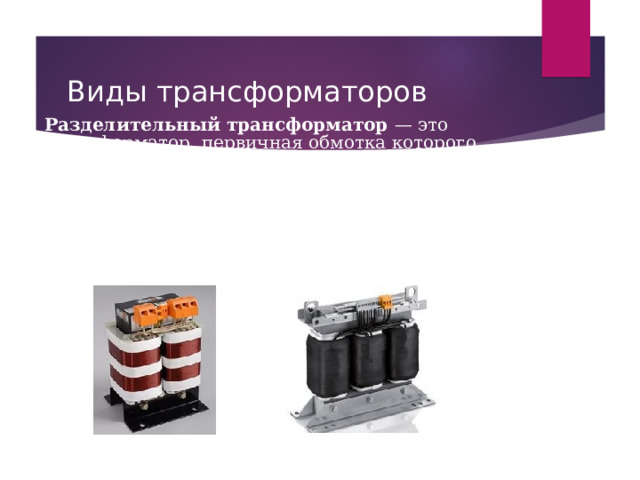

Разделительный трансформатор — это трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками. Силовые разделительные трансформаторы предназначены для повышения безопасности электросетей, при случайных одновременных прикасаний к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции. Сигнальные разделительные трансформаторы обеспечивают гальваническую развязку электрических цепей.

Виды трансформаторов

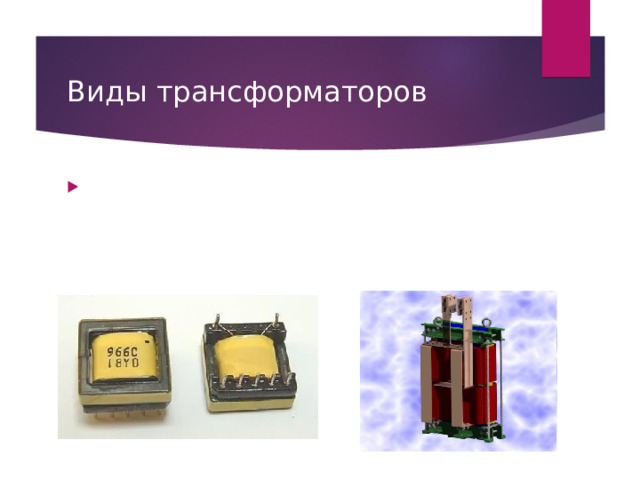

• Импульсный трансформатор  — это трансформатор, предназначенный для преобразования импульсных сигналов с длительностью импульса до десятков микросекунд с минимальным искажением формы импульса. Основное применение - передача прямоугольного электрического импульса. Он служит для трансформации кратковременных видеоимпульсов напряжения, обычно периодически повторяющихся с высокой скважностью.

Виды трансформаторов

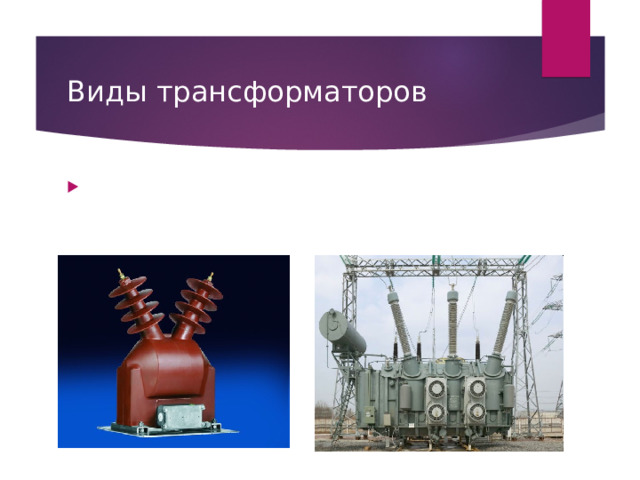

• Трансформатор напряжения  — трансформатор, питающийся от источника напряжения. Типичное применение - преобразование высокого напряжения в низкое в цепях. Применение трансформатора напряжения позволяет изолировать логические цепи защиты и цепи измерения от цепи высокого напряжения.

30 ноября 1876 года, дата получения патента Яблочковым Павлом Николаевичем , считается датой рождения первого трансформатора. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки.

• Схематичное изображение будущего трансформатора впервые появилось в 1831 году в работах Фарадея и Генри. Однако ни тот, ни другой не отмечали в своём приборе такого свойства трансформатора, как изменение напряжений и токов, то есть трансформирование переменного тока . В 1848 году французский механик Г. Румкорф изобрёл индукционную катушку. Она явилась прообразом трансформатора.
