Презентация по теме "Магнитный поток"

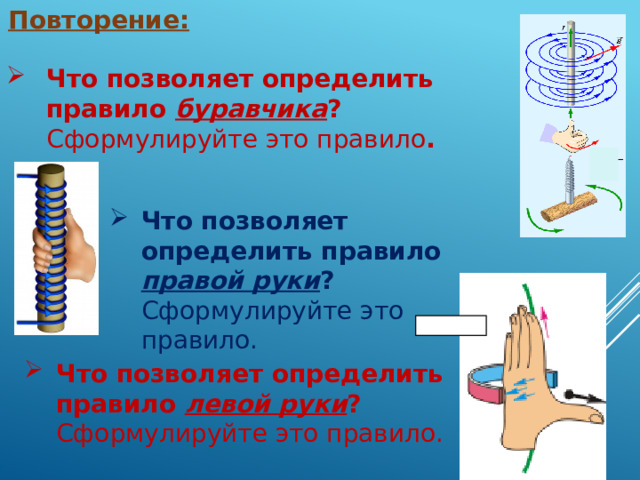

Повторение:

• Что позволяет определить правило буравчика ? Сформулируйте это правило .

• Что позволяет определить правило правой руки ? Сформулируйте это правило.

• Что позволяет определить правило левой руки ? Сформулируйте это правило.

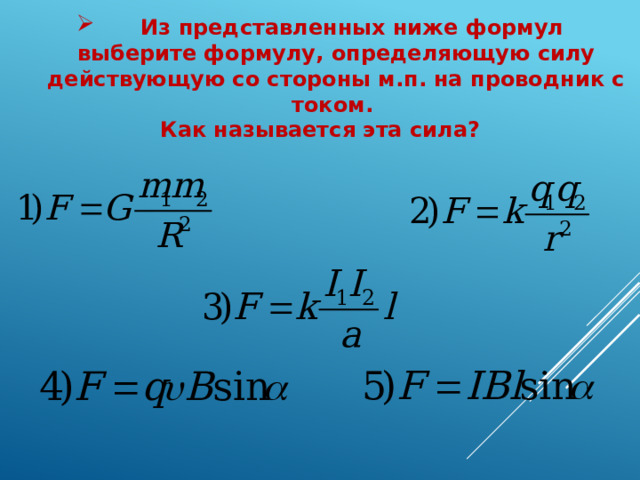

• Из представленных ниже формул выберите формулу, определяющую силу действующую со стороны м.п. на проводник с током.

Как называется эта сила?

• Что происходит с проводником, по которому течет электрический ток под действием силы Ампера?

• Назовите величины, входящие в формулу для расчета силы Ампера.

• Что называют вектором магнитной индукции ?

• Что называют линией вектора магнитной индукции ?

Магнитный

поток, физика 9 класс

Поток

Магнитный поток ( Ф )

мера силы и протяженности магнитного поля.

Выясним от чего зависит магнитный поток, на примере проволочного кольца с током помещенного в м.п.

Вильгельм Эдуард Вебер

1804 – 1891 гг.

Немецкий физик, работавший в области электромагнетизма

,возрастает и магнитный поток Ф . " width="640"

1) При усилении М.П . количество силовых линий В возрастает, = ,возрастает и магнитный поток Ф .

, к ↓ Ф . " width="640"

2) ↓ S контура, при неизменной магнитной индукции М.П ., приводит к уменьшению числа линий В , пронизывающих контур и, = , к ↓ Ф .

3) Поворот контура также приводит к изменению числа линий В , пронизывающих замкнутый контур .

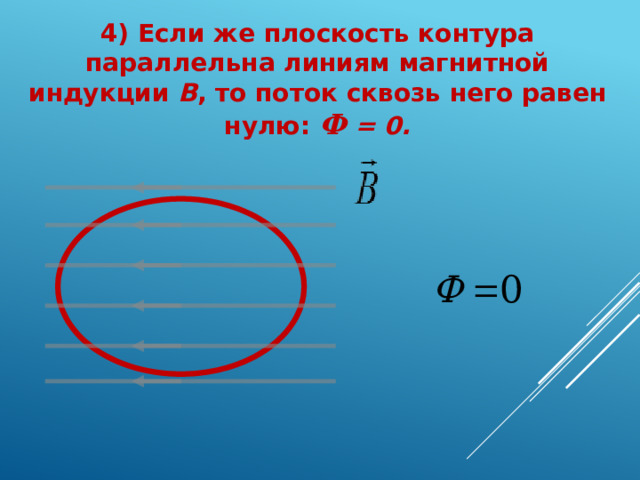

4) Если же плоскость контура параллельна линиям магнитной индукции В , то поток сквозь него равен нулю: Ф = 0.

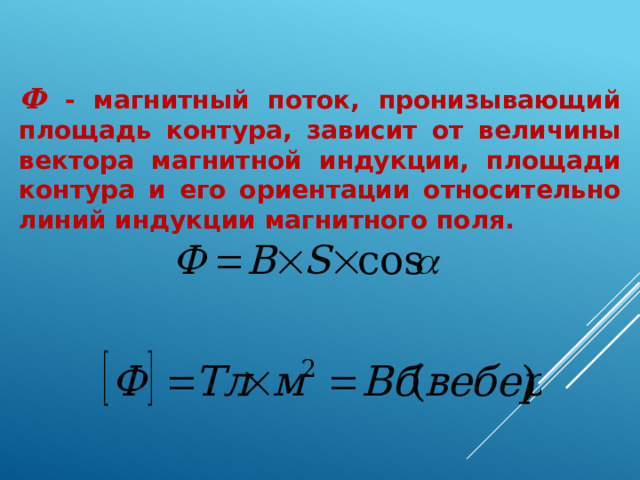

Ф - магнитный поток, пронизывающий площадь контура, зависит от величины вектора магнитной индукции, площади контура и его ориентации относительно линий индукции магнитного поля.

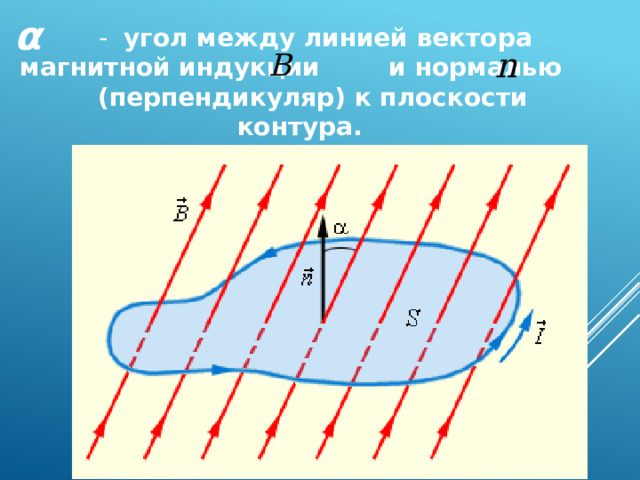

α

- угол между линией вектора магнитной индукции и нормалью (перпендикуляр) к плоскости контура.

Итак:

• вектор магнитной индукции характеризует м.п. в каждой его точке ;

• магнитный поток Ф характеризует м.п. во ВСЕХ его точках .

Домашнее задание: § 38-41, упр.38

Спасибо за работу. До свидания!
