Презентация по теме "Полное внутреннее отражение"

Категория: Физика

Нажмите, чтобы узнать подробности

Презентация по теме "Полное внутреннее отражение" для 11 класса.

Просмотр содержимого документа
«Презентация по теме "Полное внутреннее отражение"»

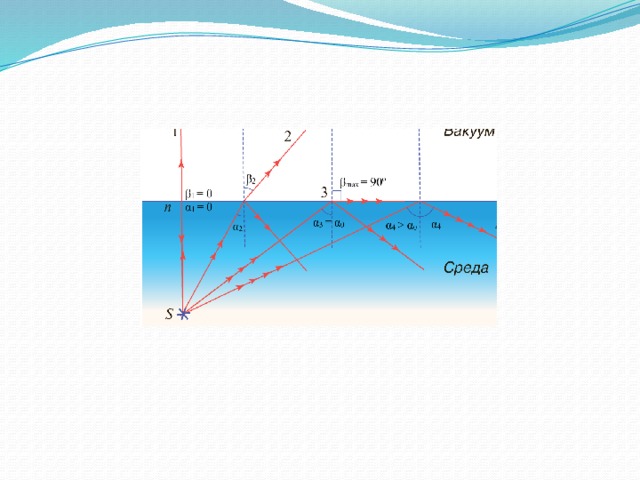

Полное внутреннее отражение.

Полное внутреннее отражение.

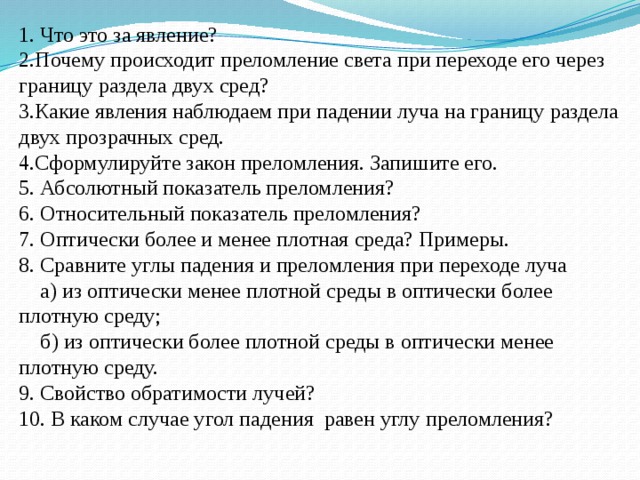

1. Что это за явление? 2.Почему происходит преломление света при переходе его через границу раздела двух сред? 3.Какие явления наблюдаем при падении луча на границу раздела двух прозрачных сред. 4.Сформулируйте закон преломления. Запишите его. 5. Абсолютный показатель преломления? 6. Относительный показатель преломления? 7. Оптически более и менее плотная среда? Примеры. 8. Сравните углы падения и преломления при переходе луча  а) из оптически менее плотной среды в оптически более плотную среду;  б) из оптически более плотной среды в оптически менее плотную среду. 9. Свойство обратимости лучей? 10. В каком случае угол падения равен углу преломления?

1. Что это за явление?

2.Почему происходит преломление света при переходе его через границу раздела двух сред?

3.Какие явления наблюдаем при падении луча на границу раздела двух прозрачных сред.

4.Сформулируйте закон преломления. Запишите его.

5. Абсолютный показатель преломления?

6. Относительный показатель преломления?

7. Оптически более и менее плотная среда? Примеры.

8. Сравните углы падения и преломления при переходе луча

а) из оптически менее плотной среды в оптически более плотную среду;

б) из оптически более плотной среды в оптически менее плотную среду.

9. Свойство обратимости лучей?

10. В каком случае угол падения равен углу преломления?

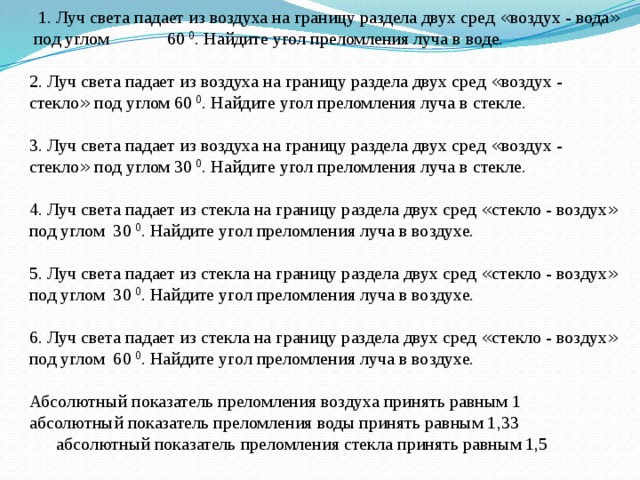

 1. Луч света падает из воздуха на границу раздела двух сред « воздух - вода » под углом 60 0 . Найдите угол преломления луча в воде. 2. Луч света падает из воздуха на границу раздела двух сред « воздух - стекло » под углом 60 0 . Найдите угол преломления луча в стекле. 3. Луч света падает из воздуха на границу раздела двух сред « воздух - стекло » под углом 30 0 . Найдите угол преломления луча в стекле. 4. Луч света падает из стекла на границу раздела двух сред « стекло - воздух » под углом 30 0 . Найдите угол преломления луча в воздухе. 5. Луч света падает из стекла на границу раздела двух сред « стекло - воздух » под углом 30 0 . Найдите угол преломления луча в воздухе. 6. Луч света падает из стекла на границу раздела двух сред « стекло - воздух » под углом 60 0 . Найдите угол преломления луча в воздухе. Абсолютный показатель преломления воздуха принять равным 1 абсолютный показатель преломления воды принять равным 1,33  абсолютный показатель преломления стекла принять равным 1,5

1. Луч света падает из воздуха на границу раздела двух сред « воздух - вода » под углом 60 0 . Найдите угол преломления луча в воде.

2. Луч света падает из воздуха на границу раздела двух сред « воздух - стекло » под углом 60 0 . Найдите угол преломления луча в стекле.

3. Луч света падает из воздуха на границу раздела двух сред « воздух - стекло » под углом 30 0 . Найдите угол преломления луча в стекле.

4. Луч света падает из стекла на границу раздела двух сред « стекло - воздух » под углом 30 0 . Найдите угол преломления луча в воздухе.

5. Луч света падает из стекла на границу раздела двух сред « стекло - воздух » под углом 30 0 . Найдите угол преломления луча в воздухе.

6. Луч света падает из стекла на границу раздела двух сред « стекло - воздух » под углом 60 0 . Найдите угол преломления луча в воздухе.

Абсолютный показатель преломления воздуха принять равным 1

абсолютный показатель преломления воды принять равным 1,33

абсолютный показатель преломления стекла принять равным 1,5

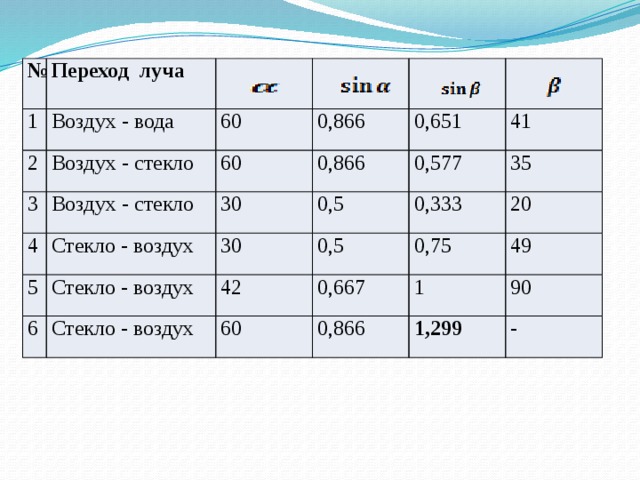

№ 1 Переход луча 2 Воздух - вода 60 Воздух - стекло 3 0,866 60 Воздух - стекло 4 0,651 0,866 30 5 Стекло - воздух 41 0,5 0,577 30 6 Стекло - воздух 0,333 35 0,5 42 Стекло - воздух 20 60 0,75 0,667 0,866 49 1 90 1,299 -

1

Переход луча

2

Воздух - вода

60

Воздух - стекло

3

0,866

60

Воздух - стекло

4

0,651

0,866

30

5

Стекло - воздух

41

0,5

0,577

30

6

Стекло - воздух

0,333

35

0,5

42

Стекло - воздух

20

60

0,75

0,667

0,866

49

1

90

1,299

-

Так неожиданно и ярко  На влажной неба синеве  Воздушная воздвиглась арка  В своем минутном торжестве!  Один конец в леса вонзила.  Другим за облака ушла.  Она полнеба обхватила  И в высоте изнемогла. (Ф.И. Тютчев) Чаще всего наблюдается первичная радуга, при которой свет претерпевает одно внутреннее отражение. В первичной радуге красный цвет находится снаружи дуги, её угловой радиус составляет 40–42°.

Так неожиданно и ярко

На влажной неба синеве

Воздушная воздвиглась арка

В своем минутном торжестве!

Один конец в леса вонзила.

Другим за облака ушла.

Она полнеба обхватила

И в высоте изнемогла.

(Ф.И. Тютчев)

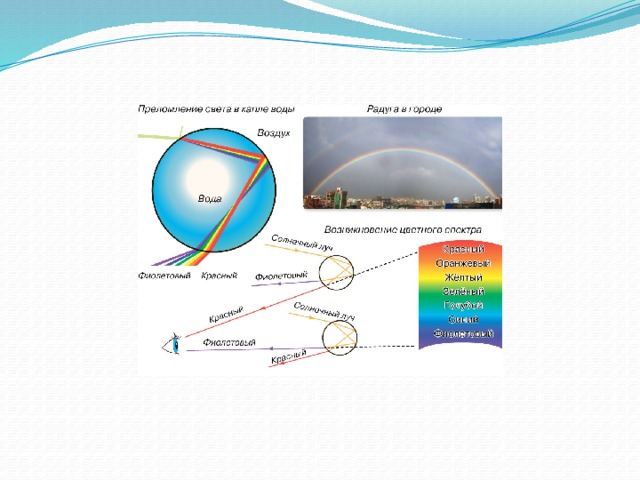

Чаще всего наблюдается первичная радуга, при которой свет претерпевает одно внутреннее отражение. В первичной радуге красный цвет находится снаружи дуги, её угловой радиус составляет 40–42°.

. Мираж — оптическое явление в атмосфере: отражение света границей между резко разными по теплоте слоями воздуха. Для наблюдателя такое отражение заключается в том, что вместе с отдалённым объектом (или участком неба) видно его мнимое изображение, смещенное относительно предмета.

. Мираж — оптическое явление в атмосфере: отражение света границей между резко разными по теплоте слоями воздуха. Для наблюдателя такое отражение заключается в том, что вместе с отдалённым объектом (или участком неба) видно его мнимое изображение, смещенное относительно предмета.

 Гало – светящийся круг вокруг Солнца и Луны, возникающий в результате преломления света в шестигранных ледяных кристалликах, образующих полупрозрачную пелену облаков, застилающих светило.

Гало – светящийся круг вокруг Солнца и Луны, возникающий в результате преломления света в шестигранных ледяных кристалликах, образующих полупрозрачную пелену облаков, застилающих светило.

“ Игра камней”. В ювелирном деле огранка камней подбирается так, что на каждой грани наблюдается полное отражение света.

“ Игра камней”. В ювелирном деле огранка камней подбирается так, что на каждой грани наблюдается полное отражение света.

 На явлении полного внутреннего отражения основано появление раздела волоконной оптики.  Волоконная оптика – это система передач оптических изображений с помощью стекловолокон (световодов)

На явлении полного внутреннего отражения основано появление раздела волоконной оптики. Волоконная оптика – это система передач оптических изображений с помощью стекловолокон (световодов)

За “новаторские достижения в области передачи света по волокнам для оптической связи” Нобелевская премии по физике 2009 года присуждена китайскому инженеру-физику Чарльзу Као. Открытие Као, которое он сделал в 1966 году, проложило дорогу оптическим волокнам, которые широко используются. Ему удалось разработать метод производства сверхчистого оптического волокна, благодаря чему световые сигналы стало возможным передавать без искажений.

За “новаторские достижения в области передачи света по волокнам для оптической связи” Нобелевская премии по физике 2009 года присуждена китайскому инженеру-физику Чарльзу Као. Открытие Као, которое он сделал в 1966 году, проложило дорогу оптическим волокнам, которые широко используются. Ему удалось разработать метод производства сверхчистого оптического волокна, благодаря чему световые сигналы стало возможным передавать без искажений.

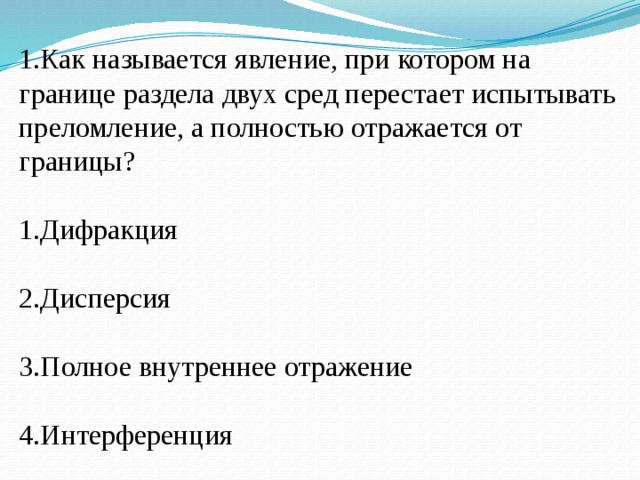

1.Как называется явление, при котором на границе раздела двух сред перестает испытывать преломление, а полностью отражается от границы? 1.Дифракция 2.Дисперсия 3.Полное внутреннее отражение 4.Интерференция

1.Как называется явление, при котором на границе раздела двух сред перестает испытывать преломление, а полностью отражается от границы?

1.Дифракция

2.Дисперсия

3.Полное внутреннее отражение

4.Интерференция

2. При каком соотношении абсолютных показателей преломления двух сред возможно явление полного внутреннего отражения? 1. 2 . 3. 4 .

2. При каком соотношении абсолютных показателей преломления двух сред возможно явление полного внутреннего отражения?

1.

2 .

3.

4 .

4. 3.Какая формула позволяет найти угол полного внутреннего отражения на границе раздела двух сред? 1. 2. 3.

4.

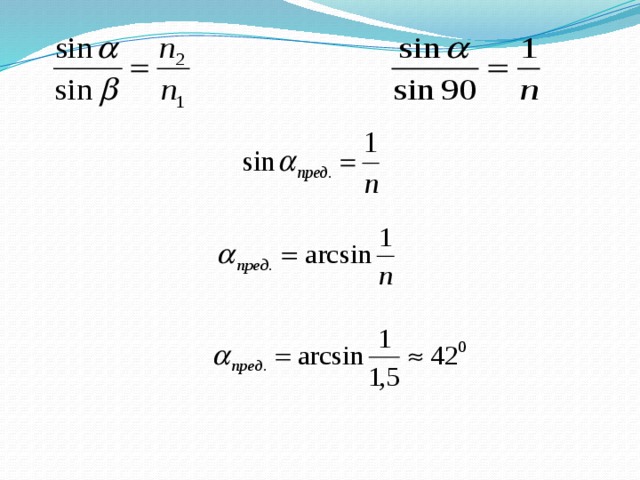

3.Какая формула позволяет найти угол полного внутреннего отражения на границе раздела двух сред?

1.

2.

3.

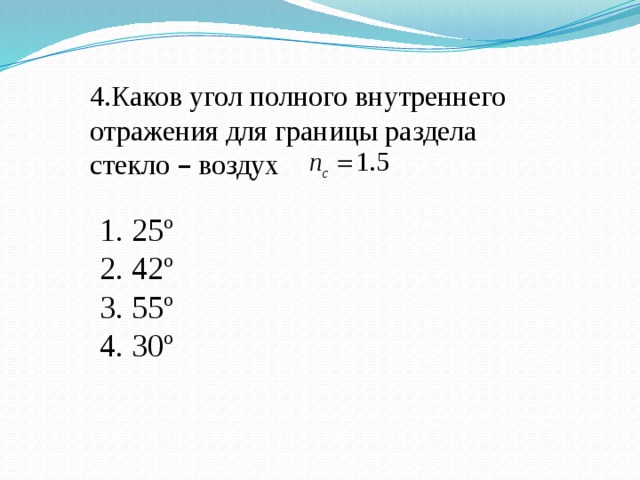

4.Каков угол полного внутреннего отражения для границы раздела стекло – воздух 25º 42º 55º 30º

4.Каков угол полного внутреннего отражения для границы раздела стекло – воздух

  • 25º
  • 42º
  • 55º
  • 30º

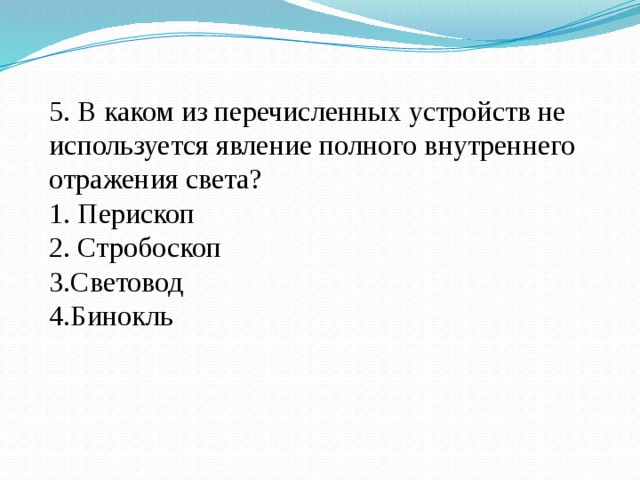

5. В каком из перечисленных устройств не используется явление полного внутреннего отражения света? 1. Перископ 2. Стробоскоп 3.Световод 4.Бинокль

5. В каком из перечисленных устройств не используется явление полного внутреннего отражения света?

1. Перископ

2. Стробоскоп

3.Световод

4.Бинокль

6. Абсолютный показатель преломления для воды 1,33, а для алмаза – 2,42. В каком направлении свет должен пересекать границу этих двух прозрачных сред, чтобы стало возможным явление полного отражения?

6. Абсолютный показатель преломления для воды 1,33, а для алмаза – 2,42. В каком направлении свет должен пересекать границу этих двух прозрачных сред, чтобы стало возможным явление полного отражения?

7. Показатели преломления относительно воздуха для воды, стекла и алмаза соответственно равны 1,33; 1,5; 2,42. В каком из этих веществ предельный угол полного отражения при выходе в воздух имеет минимальное значение?

7. Показатели преломления относительно воздуха для воды, стекла и алмаза соответственно равны 1,33; 1,5; 2,42. В каком из этих веществ предельный угол полного отражения при выходе в воздух имеет минимальное значение?

8. Синус предельного угла полного отражения на границе стекло – воздух равен  Определите, чему равен абсолютный показатель преломления стекла.

8. Синус предельного угла полного отражения на границе стекло – воздух равен

Определите, чему равен абсолютный показатель преломления стекла.

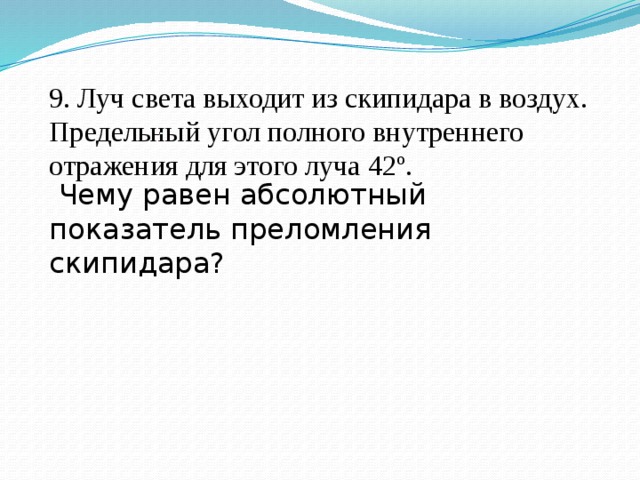

9. Луч света выходит из скипидара в воздух. Предельный угол полного внутреннего отражения для этого луча 42º.  Чему равен абсолютный показатель преломления скипидара?

9. Луч света выходит из скипидара в воздух. Предельный угол полного внутреннего отражения для этого луча 42º.

Чему равен абсолютный показатель преломления скипидара?

10. Чему равен угол полного внутреннего отражения при падении луча на границу двух сред, относительный показатель преломления которых равен 2?

10. Чему равен угол полного внутреннего отражения при падении луча на границу двух сред, относительный показатель преломления которых равен 2?

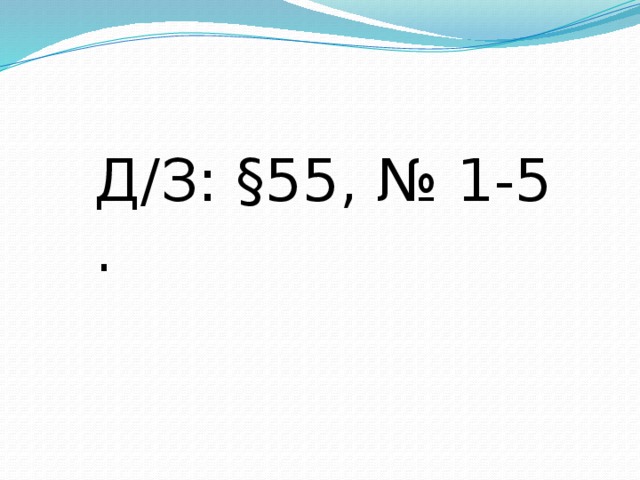

Д/З: §55, № 1-5 .

Д/З: §55, № 1-5 .
