Презентация по теме: "Решение задач на тему Электрическая цепь"

Решение задач по теме: «Электрическая цепь и ее составные части»

Соединение элементов электрической цепи

• Параллельное

• Последовательное

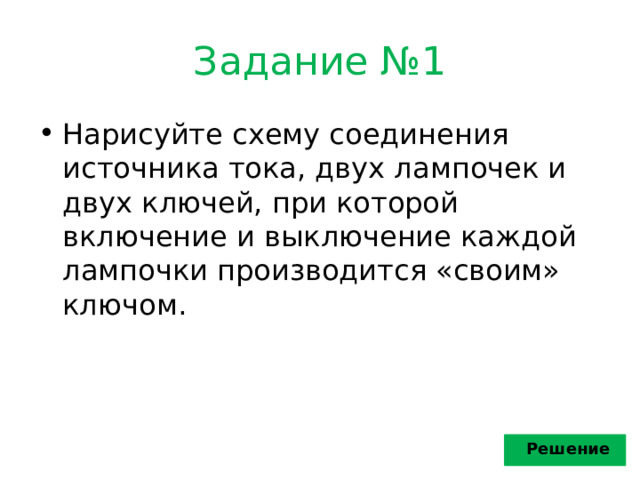

Задание №1

• Нарисуйте схему соединения источника тока, двух лампочек и двух ключей, при которой включение и выключение каждой лампочки производится «своим» ключом.

Решение

Задание №1

• Нарисуйте схему соединения источника тока, двух лампочек и двух ключей, при которой включение и выключение каждой лампочки производится «своим» ключом.

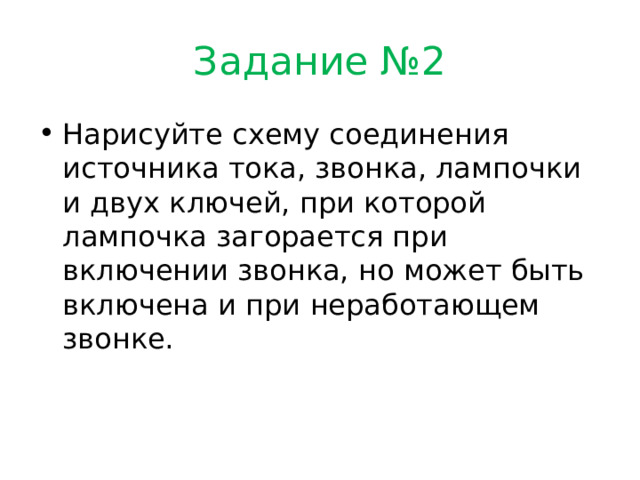

Задание №2

• Нарисуйте схему соединения источника тока, звонка, лампочки и двух ключей, при которой лампочка загорается при включении звонка, но может быть включена и при неработающем звонке.

Задание №2

• Нарисуйте схему соединения источника тока, звонка, лампочки и двух ключей, при которой лампочка загорается при включении звонка, но может быть включена и при неработающем звонке.

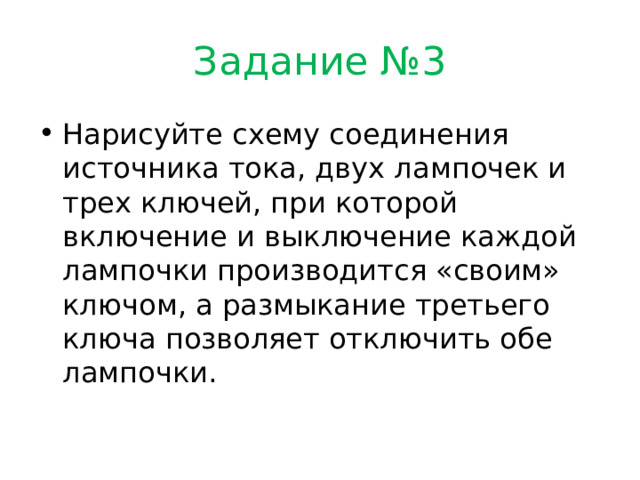

Задание №3

• Нарисуйте схему соединения источника тока, двух лампочек и трех ключей, при которой включение и выключение каждой лампочки производится «своим» ключом, а размыкание третьего ключа позволяет отключить обе лампочки.

Задание №3

• Нарисуйте схему соединения источника тока, двух лампочек и трех ключей, при которой включение и выключение каждой лампочки производится «своим» ключом, а размыкание третьего ключа позволяет отключить обе лампочки.

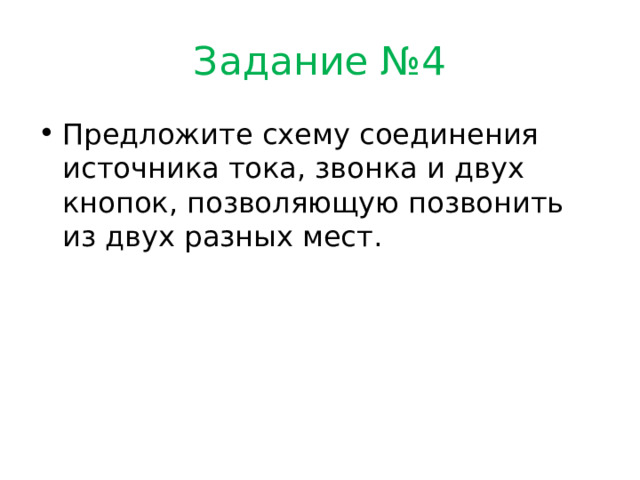

Задание №4

• Предложите схему соединения источника тока, звонка и двух кнопок, позволяющую позвонить из двух разных мест.

Задание №4

• Предложите схему соединения источника тока, звонка и двух кнопок, позволяющую позвонить из двух разных мест.

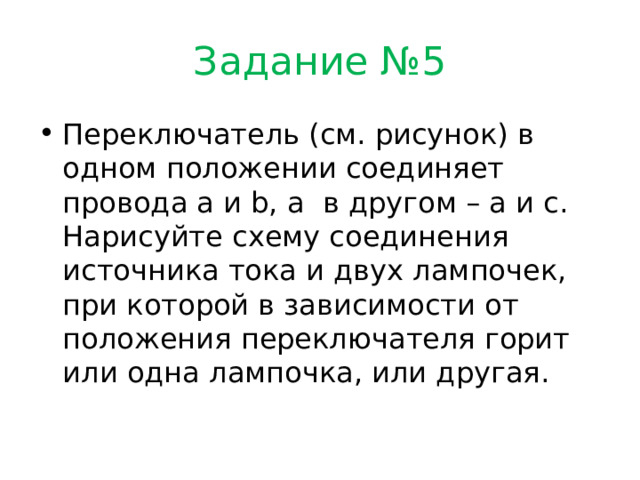

Задание №5

• Переключатель (см. рисунок) в одном положении соединяет провода a и b, а в другом – a и c. Нарисуйте схему соединения источника тока и двух лампочек, при которой в зависимости от положения переключателя горит или одна лампочка, или другая.

Задание №5

• Переключатель (см. рисунок) в одном положении соединяет провода a и b, а в другом – a и c. Нарисуйте схему соединения источника тока и двух лампочек, при которой в зависимости от положения переключателя горит или одна лампочка, или другая.

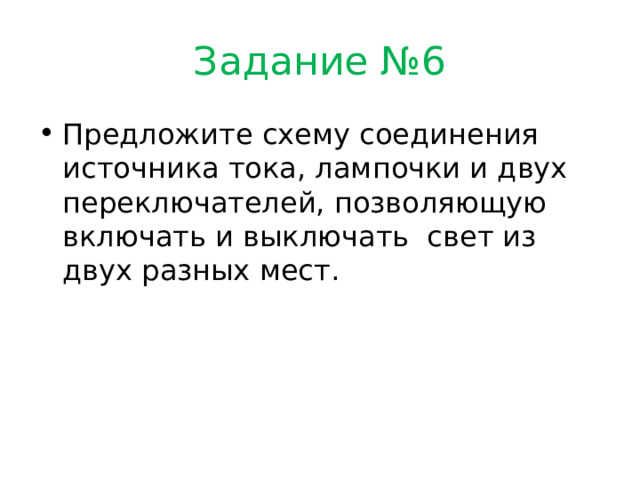

Задание №6

• Предложите схему соединения источника тока, лампочки и двух переключателей, позволяющую включать и выключать свет из двух разных мест.

Задание №6

• Предложите схему соединения источника тока, лампочки и двух переключателей, позволяющую включать и выключать свет из двух разных мест.

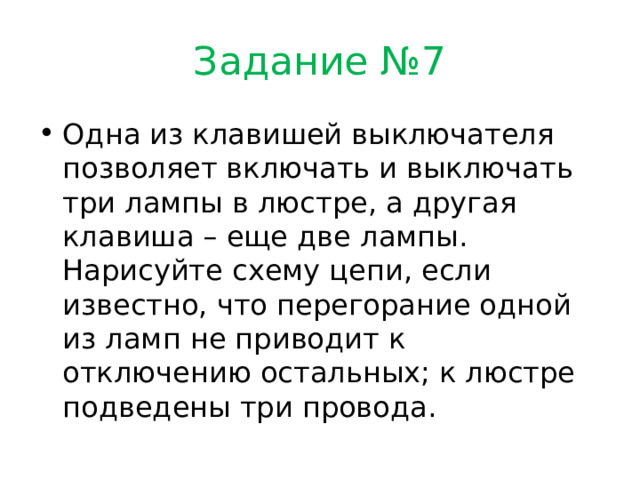

Задание №7

• Одна из клавишей выключателя позволяет включать и выключать три лампы в люстре, а другая клавиша – еще две лампы. Нарисуйте схему цепи, если известно, что перегорание одной из ламп не приводит к отключению остальных; к люстре подведены три провода.

Задание №7

• Одна из клавишей выключателя позволяет включать и выключать три лампы в люстре, а другая клавиша – еще две лампы. Нарисуйте схему цепи, если известно, что перегорание одной из ламп не приводит к отключению остальных; к люстре подведены три провода.

ЛЮСТРА

ДВУХКЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ

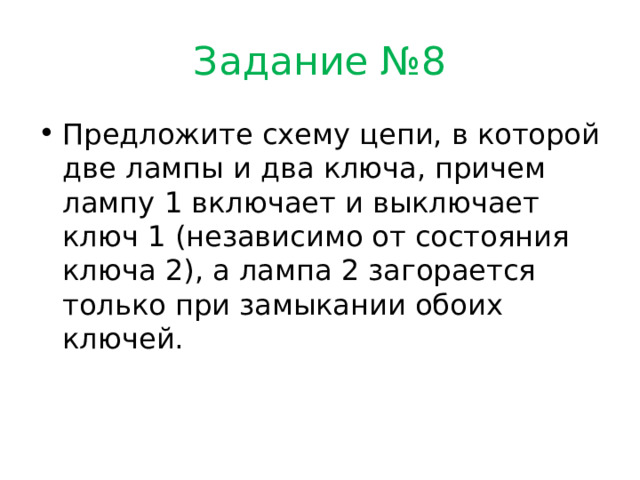

Задание №8

• Предложите схему цепи, в которой две лампы и два ключа, причем лампу 1 включает и выключает ключ 1 (независимо от состояния ключа 2), а лампа 2 загорается только при замыкании обоих ключей.

Задание №8

• Предложите схему цепи, в которой две лампы и два ключа, причем лампу 1 включает и выключает ключ 1 (независимо от состояния ключа 2), а лампа 2 загорается только при замыкании обоих ключей.

1

2
