Презентация: "Принципы, виды, этапы конструктивного моделирования"

Государственное бюджетное профессиональное образовательное учреждение

«Профессиональный лицей №4»

ПМ 2. Изготовление лекал

Раздел 2 ПМ.02 Конструктивное моделирование.

МДК. 02.01. Технология изготовления лекал

Тема 1.3. Построение чертежа базовой конструкции плечевого изделия женской одежды с втачным рукавом

Принципы, виды, этапы конструктивного моделирования

Преподаватель Тоноянц Ю.А.

«Моделирование» – художественный творческий процесс создания новой модели с учетом ее назначения и окружающей обстановки, внешнего и внутреннего облика человека, свойств материалов. В моделировании одежды объектами разработки являются: форма и силуэт изделия, его покрой, выбор материалов, способов формообразования, композиция элементов, цветовое решение. Завершается процесс моделирования обычно изготовлением первичных образцов моделей.

Конструктивное (техническое) моделирование – инженерный процесс разработки чертежей или лекал деталей изделия по первичному образцу новой модели или по ее графическому изображению с использованием чертежей или лекал деталей соответствующей базовой основы изделия.

Процесс разработки конструкции новой модели одежды включает следующие этапы:

– изучение и анализ модели;

– подбор соответствующей базовой основы конструкции;

– уточнение или изменение основы и перенос на нее модельных особенностей

(при отсутствии конструкций-аналогов производится разработка новой основы);

– проверка правильности разработки конструкции модели.

Методы конструктивного моделирования первого вида

Простой перевод вытачек . Простой перевод вытачек может выполняться на различных деталях одежды (спинках, полочках, рукавах, частях юбок и брюк) путем разрезания лекал по новому направлению (в соответствии с положением вытачки на рисунке модели), закрыванием прежней вытачки и одновременным раскрыванием новой вытачки.

Эту же операцию можно выполнить и без разрезания лекала по следующему алгоритму:

– отмечается положение наружного конца новой вытачки на контуре лекала и обводится участок лекала от начала новой вытачки до прежней вытачки;

– прежняя вытачка полностью закрывается путем поворота лекала вокруг центра раствора вытачки и заканчивается обведение остальной части контура лекала до отметки новой вытачки;

– оформляются контурные линии новой вытачки.

При переводе вытачки необходимо соблюдать следующие два условия:

1)за центр раствора вытачки принимается точка, соответствующая центру выпуклости; если на основе конструкции эта точка не отмечена, ее положение следует установить с использованием соответствующего размерного признака, например высоты груди;

2)при оформлении линий стачивания вытачки ее внутренний конец располагают на расстоянии 1,5–2,5 см от центра раствора, что обеспечивает смягчение конусности получаемой формы.

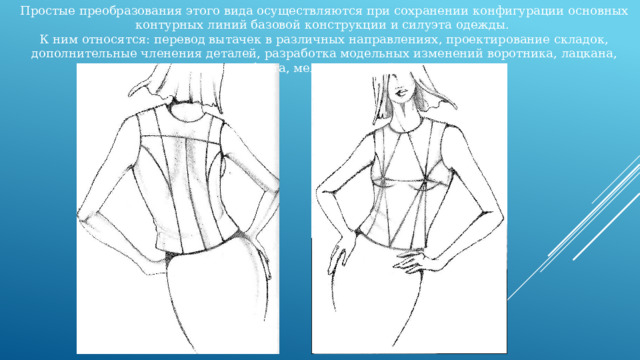

Простые преобразования этого вида осуществляются при сохранении конфигурации основных контурных линий базовой конструкции и силуэта одежды.

К ним относятся: перевод вытачек в различных направлениях, проектирование складок, дополнительные членения деталей, разработка модельных изменений воротника, лацкана, борта, мелких деталей.

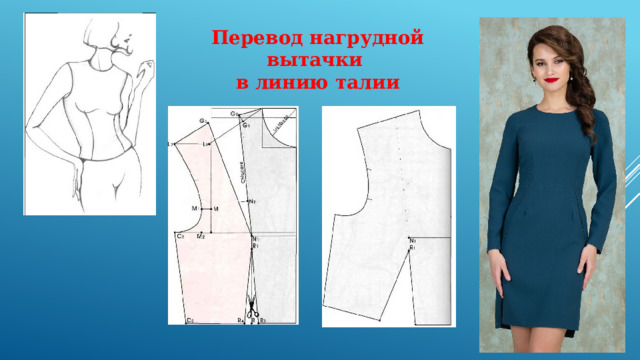

Перевод нагрудной вытачки

в линию талии

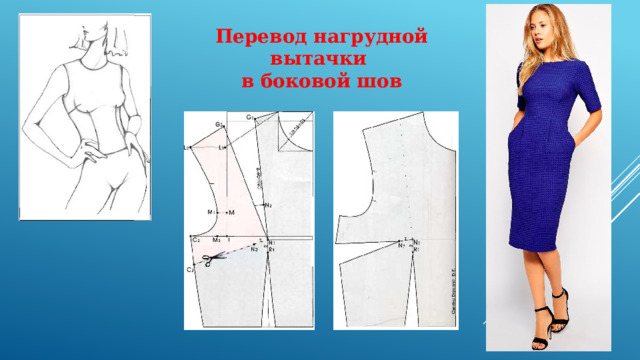

Перевод нагрудной вытачки

в боковой шов

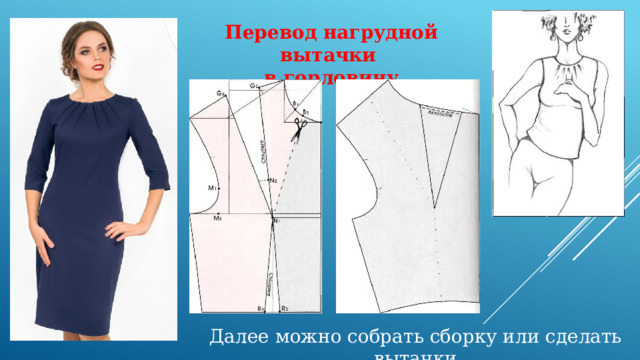

Перевод нагрудной вытачки

в горловину

Далее можно собрать сборку или сделать вытачки

Перевод нагрудной вытачки

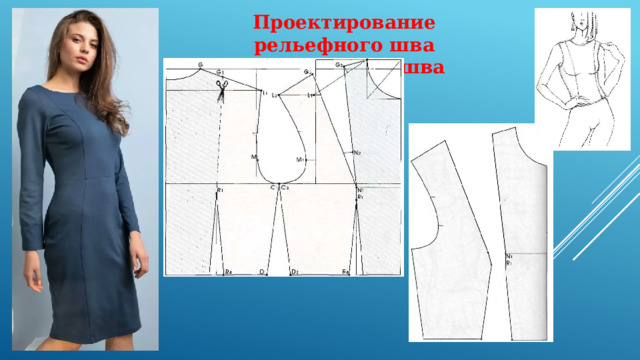

Проектирование рельефного шва

от плечевого шва

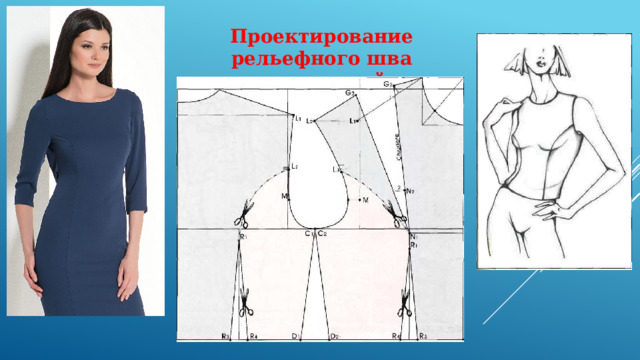

Проектирование рельефного шва

от линии проймы

Проектирование вертикального рельефного шва

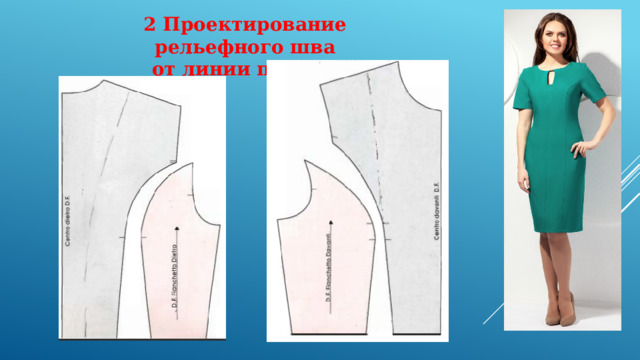

2 Проектирование рельефного шва

от линии проймы

Проектирование рельефного шва от проймы

Проектирование рельефного шва от плеча к боковому шву

Проектирование от горловины

Проектирование от рельефа проходящего рядом с центром груди (вариант 1)

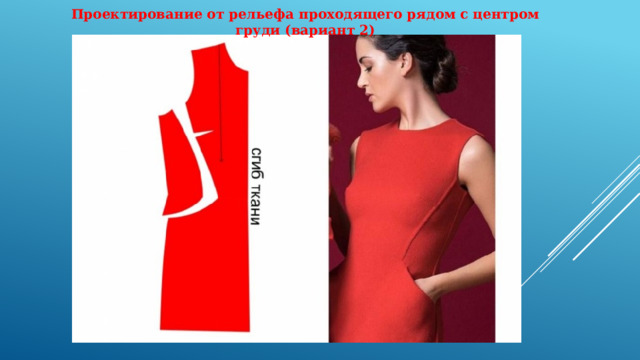

Проектирование от рельефа проходящего рядом с центром груди (вариант 2)

Проектирование рельефного шва от линии плеча

Проектирование рельефного шва от линии плеча

Дополнительное членение деталей. Членение деталей одежды на части имеет значение для ее формообразования. Оптимальное положение с точки зрения условий образования необходимой формы занимают горизонтальные и вертикальные членения, проходящие через экстремальные точки проектируемой поверхности. В такие членения можно полностью перевести углы сутюживания и растворы вытачек (рис. 4,  а).

Отклонение рельефного шва от экстремальной точки ухудшает условия образования объемной формы детали. Поэтому при построении смещенного рельефного шва оставляют вытачку в направлении от него к центру выпуклости (рис. 4,  б ) .  Перевод вытачки в этом случае осуществляют путем разрезания лекала по ломаной линии – от контура детали по линии членения, затем под прямым или иным углом к ней по направлению к центру раствора прежней вытачки. Такой прием используют при переводе части вытачки под лацкан

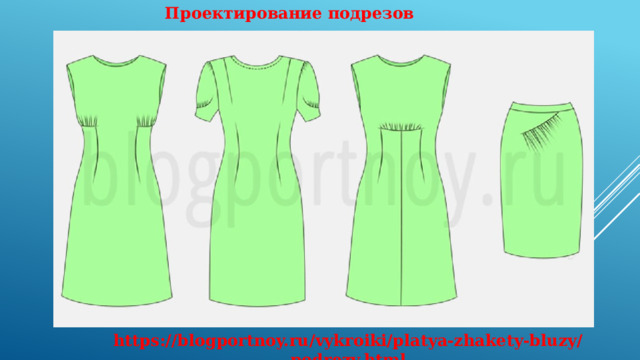

Проектирование подрезов
