Презентация работы

МБОУ СОШ №4 Самодельный сверлильного станка

Выполнил: Кулак Константин

Руководитель проекта: Болясов А.Б.

Назначение сверлильного станка

• Машина – техническое устройство, состоящее из механизмов и преобразующее энергию, материалы или информацию;
• Станок –технологическая машина, предназначенная для изменения формы и размеров различных материалы: древесины, металлов, пластмасс и др.;
• Сверлильный станок – технологическая машина;
• На сверлильных станках делают отверстия в мелких деталей

Модель сверлильного станка применяемый в школьных мастерских

• В школьной мастерской установлен настольно-сверлильный вертикальный станок модели 2М112
• Марка станка 2М112 означает:
• 2 - станок относится ко второй группе («сверлильные станки»);
• М-конструкция его модернизирована;
• 1- для вертикального сверления;
• 12- наибольший диаметр получаемых отверстий.

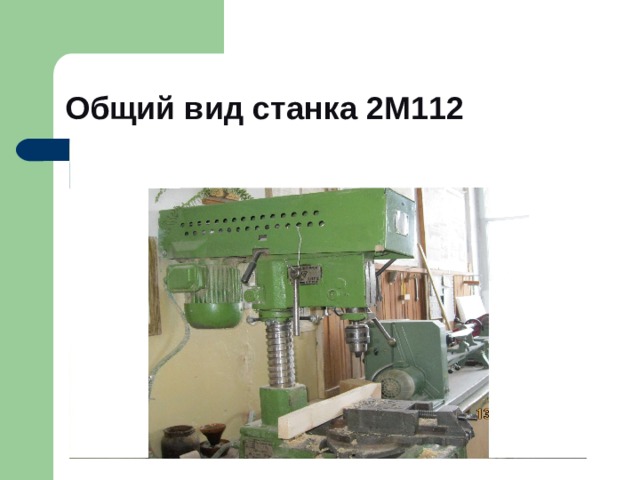

Общий вид станка 2М112

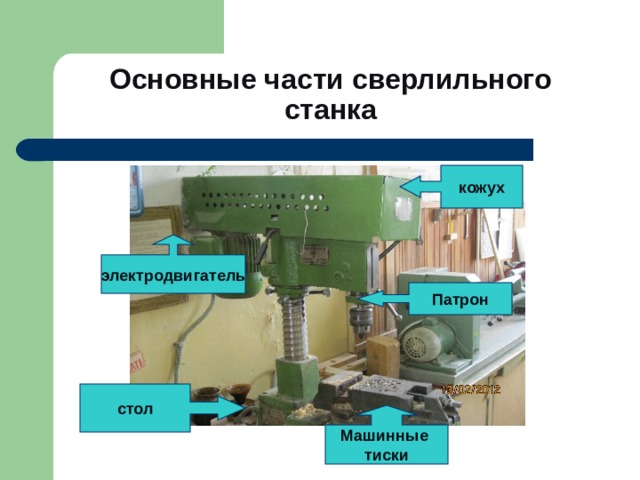

Основные части сверлильного станка

кожух

электродвигатель

Патрон

стол

Машинные

тиски

Крепление заготовок на станке

Машинные тиски

стол

Зажимной винт

Управление сверлильным станком

пуск

стоп

Актуальность проблемы

• При работе в учебной мастерской мы часто сталкиваемся с тем чтобы качественно и точно сделать отверстия в тех или иных деталях. Иногда необходима особая точность сверления. Вот тогда мы и задумываются, как сделать сверлильный станок своими руками и желательно, из подручных материалов. Просто найти нужные детали в магазине вряд ли получится, поэтому для изготовления необходима особая фантазия.

Из истории создания

Первую дрель придумали еще в эпоху неолита, уже тогда без этого инструмента было никуда – дерево просверлить, в камне отверстие сделать, да даже огонь развести. С тех пор ничего не изменилось, дрель все так же популярна, только ее немного усовершенствовали. Сегодня большинство работ по сверлению, в зависимости от сложности, выполняют или на специальных станках или ручным инструментом.

Целесообразность изготовления

Сделать сверлильный станок своими руками целесообразно в тех ситуациях, когда в домашней мастерской или гараже возникнет необходимость сверления отверстий в деталях различной конфигурации, а также изготовленных из разных материалов. Следует отметить, что такое устройство позволяет получать отверстия с достаточно высоким уровнем качества. Для сверления отверстий в различных материалах, которое выполняется в условиях домашней мастерской или гаража, можно использовать оборудование, сделанное своими руками.

Цели

Разработать творческий проект и изготовить самодельный сверлильный станок отличный от промышленных аналогов .

Задачи

Собрать информацию о истории сверлильного станка

Составить рабочий план по изготовлению самодельного сверлильного станка

Собрать необходимые материалы для изготовления

Изготовить станок

Оформить проект по изготовлению

Повысить свои знания, умения и навыки в технологической области .

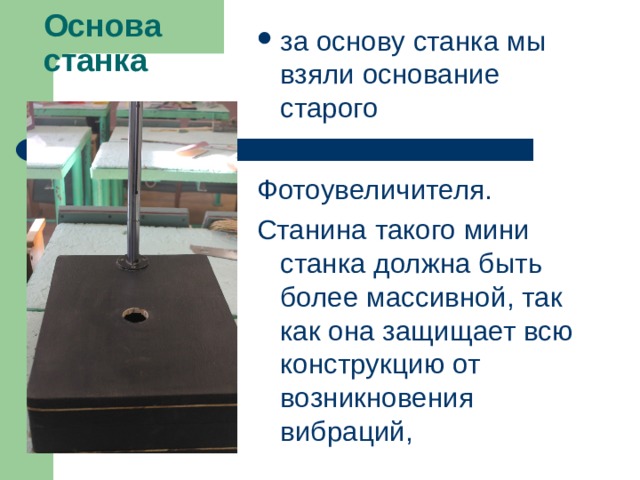

Основа станка

• за основу станка мы взяли основание старого

Фотоувеличителя.

Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций,

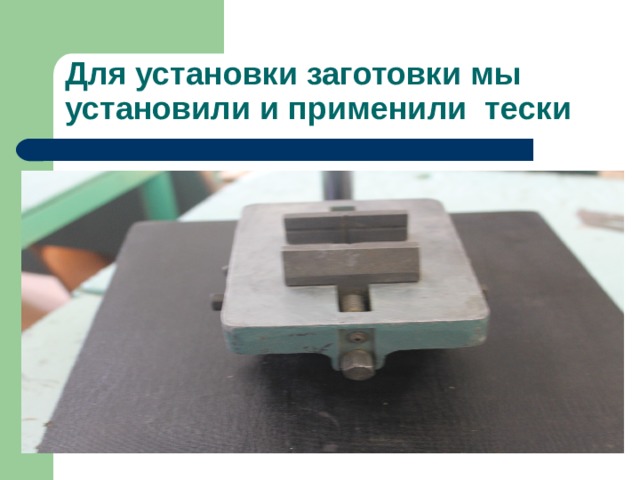

Для установки заготовки мы установили и применили тески

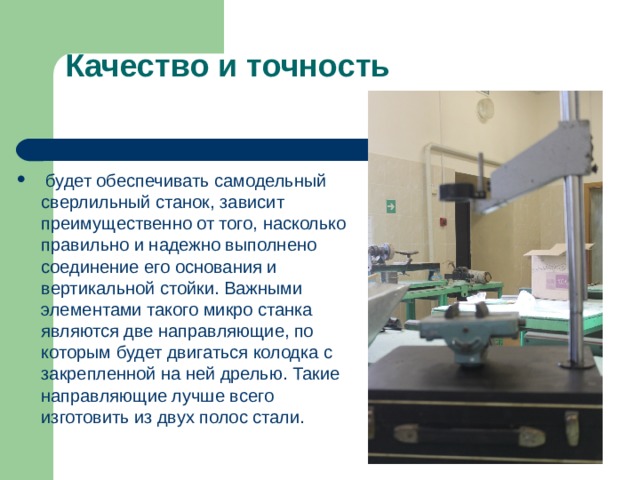

Качество и точность

• будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали.

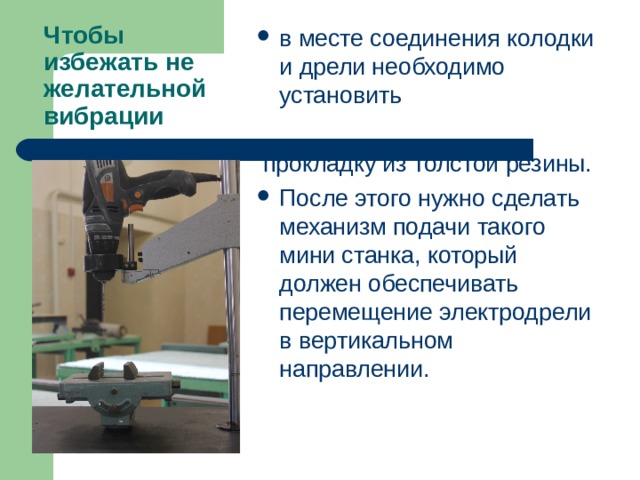

• в месте соединения колодки и дрели необходимо установить

прокладку из толстой резины.

• После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении.

Чтобы избежать не желательной вибрации

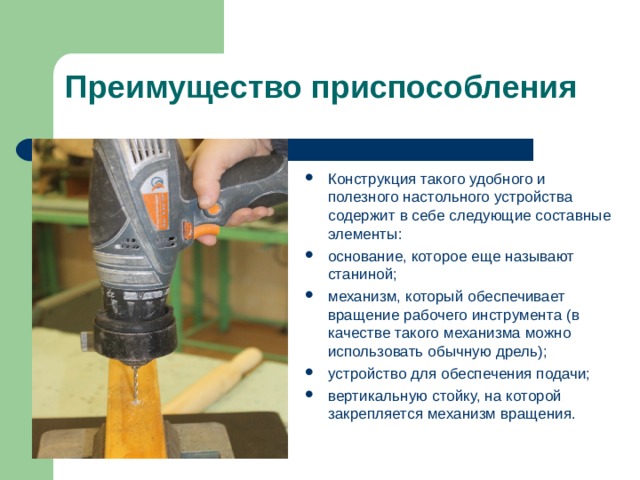

Преимущество приспособления

• Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:
• основание, которое еще называют станиной;
• механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
• устройство для обеспечения подачи;
• вертикальную стойку, на которой закрепляется механизм вращения.

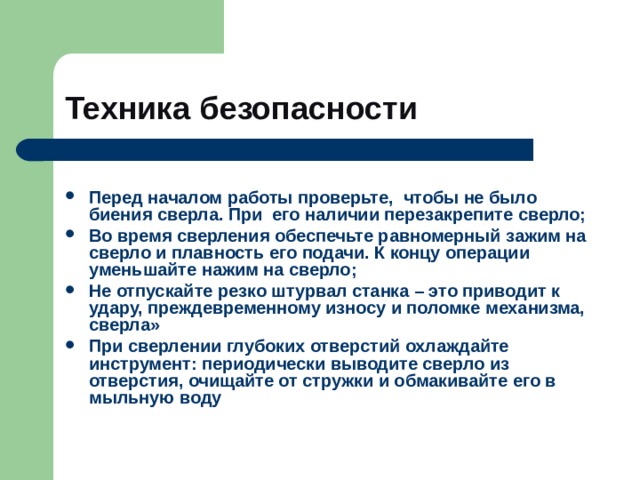

Техника безопасности

• Перед началом работы проверьте, чтобы не было биения сверла. При его наличии перезакрепите сверло;
• Во время сверления обеспечьте равномерный зажим на сверло и плавность его подачи. К концу операции уменьшайте нажим на сверло;
• Не отпускайте резко штурвал станка – это приводит к удару, преждевременному износу и поломке механизма, сверла»
• При сверлении глубоких отверстий охлаждайте инструмент: периодически выводите сверло из отверстия, очищайте от стружки и обмакивайте его в мыльную воду

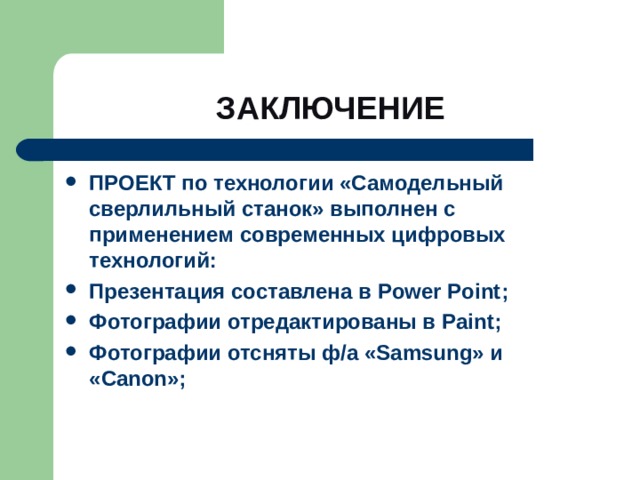

ЗАКЛЮЧЕНИЕ

• ПРОЕКТ по технологии «Самодельный сверлильный станок» выполнен с применением современных цифровых технологий:
• Презентация составлена в Power Point ;
• Фотографии отредактированы в Paint ;
• Фотографии отсняты ф/а « Samsung » и « Canon »;
