Слесарные работы

Разметка металла

ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ

ИНСТРУМЕНТЫ

МАТЕРИАЛЫ

Измерительные линейки

ОБОРУДОВАНИЕ

Наждачная бумага

Штангенциркули

Медный купорос

Разметочные плиты

Разметочные циркули

Рефлекторный светильник

Мел

Чертилки

Ветошь

Угольники с широким

Учебные заготовки

Шаблоны

основанием 90 0

Быстросохнущий лак.

Кернеры

Транспортиры

Разметочные молотки

Металлические щётки

Скребки

1.Окрашивание поверхности под разметку

1. Для окрашивания необработанных

Окрашивание поверхности

раствором

Выбор красителя в

1. Взять заготовку в левую руку и держать

поверхностей применяют меловой раствор (600 гр. мела + 50 г столярного клея + 4 л воды).

наклонно.

2. Чисто обработанные поверхности изделий из черных металлов окрашивают раствором медного купороса (2-3 чайные ложки медного купороса на стакан воды) или специальным лаком для разметки

зависимости от материала

заготовки.

2. Кисть взять в правую руку и перекрестными вертикальными и горизонтальными движениями нанести ею на поверхность детали тонкий равномерный красящий слой

(см. рис.); краситель надо набирать только

концом кисти в небольшом количестве во

избежание образования потеков.

3. Просушить окрашенную поверхность.

2. Нанесение рисок

1. Выбрать чертилку в зависимости от металла размечаемой детали (см. рис. № 1):

3. Риску проводить только один раз.

Стальные – при разметке грубых и

Рис. № 1

Важно: разметку нужно начинать с нанесения основных центровых рисок, осей, а затем всех горизонтальных, вертикальных и, наконец, наклонных рисок.

предварительно обработанных деталей.

Латунные – при разметке

Рис. № 3.

отшлифованных поверхностей готовых деталей.

2. Нанести риски чертилкой, располагая ее с наклоном по направлению перемещения (см.рис. № 2) и с наклоном в сторону от линейки (см. рис. № 3); угол наклона

чертилки не должен изменяться в процессе

нанесения рисок; заостренный конец

чертилки все время должен быть прижат к

линейке, а линейка – плотно прижата к

Рис. № 2

детали.

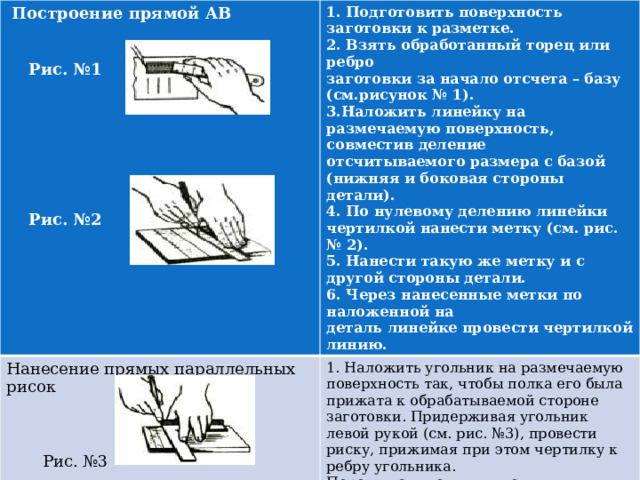

Построение прямой АВ

1. Подготовить поверхность заготовки к разметке.

Нанесение прямых параллельных рисок

2. Взять обработанный торец или ребро

1. Наложить угольник на размечаемую

заготовки за начало отсчета – базу (см.рисунок № 1).

Рис. №1

поверхность так, чтобы полка его была

3.Наложить линейку на размечаемую поверхность, совместив деление

прижата к обрабатываемой стороне заготовки. Придерживая угольник левой рукой (см. рис. №3), провести риску, прижимая при этом чертилку к ребру угольника.

Передвигая угольник вдоль обработанной стороны заготовки, проводить на ней параллельные риски.

Рис. №3

отсчитываемого размера с базой (нижняя и боковая стороны детали).

4. По нулевому делению линейки чертилкой нанести метку (см. рис. № 2).

5. Нанести такую же метку и с другой стороны детали.

6. Через нанесенные метки по наложенной на

деталь линейке провести чертилкой линию.

Рис. №2

3. Графические построения

Нанесение взаимно перпендикулярных рисок с помощью угольника

1. Подготовить поверхность заготовки к разметке.

2. Заготовку положить в угол разметочной

Нанесение рисок под заданным углом.

плиты, выверить ее положение относительно боковых поверхностей a и б плиты и слегка прижать грузом или закрепить струбциной (см. рисунок), чтобы она не сдвигалась в процессе разметки.

Под углом 90º:

3. Приложить угольник к боковой поверхности б разметочной плиты (положение угольника I- – I) и провести первую риску.

 Подготовить поверхность заготовки к

разметке.

4. Приложить угольник полкой к боковой

 С помощью линейки нанести на нее

поверхности a (положение II – II) и провести

Рис №1

произвольную риску AB (см. рис. № 1).

вторую риску, которая будет перпендикулярна первой.

 Из произвольной точки O провести

окружность через будущую вершину

угла – точку A; эта окружность

пересечет прямую AB в точке E.

 Через точки O и E провести прямую до

пересечения с окружностью в точке D; отрезки AD и AB образуют прямой угол.

Нанесение прямой линии параллельно заданной прямой АВ на определенном

расстоянии L

1. Из произвольных точек a и b на прямой AB

Нанесение взаимно перпендикулярных рисок с

с помощью разметочного циркуля провести

помощью разметочного циркуля

1. Подготовить поверхность заготовки к разметке.

дуги радиусом L.

2. Провести на подготовленной поверхности произвольную риску AB (см. рис.).

2. Прямая MN, касательная к этим дугам,

3. Примерно на середине риски отметить и накернить точку 1.

будет параллельной заданной прямой AB и

4. По обе стороны от точки 1 циркулем, установленным на один размер, сделать на риске засечки 2 и 3, а в них – керновые углубления.

отстоять от нее на заданном расстоянии L

5. Установить циркуль на размер, превышающий размер между точками 1 и 2 ( 1 и 3) на 6-8 мм.

(см. рисунок)

6. Установить неподвижную ножку циркуля в точку 2 и подвижной ножкой провести дугу, пересекающую риску.

7. То же самое проделать, установив неподвижную ножку циркуля в точку 3.

8. Провести через точки пересечения дуг 4 и 5

и точку 1 риску, которая будет перпендикулярна первоначальной.

Под углом 45º:

 Подготовить поверхности заготовки к

разметке.

 Разметить на ней плоским угольником

Рис. №2

прямой угол AOB (см. рис. № 2).

 Из вершины произвольным радиусом

описать дугу, пересекающую стороны

угла в точках m и n.

 Из точек m и n радиусом, большим

половины дуги, сделать засечки и точку

пересечения этих засечек K соединить

прямой с вершиной угла O; каждый из

полученных двух углов будет равен 45º.

С помощью транспортира:

 Подготовить поверхности заготовки к

Рис. №3

разметке.

 Провести прямую риску и отметить на

ней произвольную точку, накернив ее

(см. рис. № 3).

 Приложить к риске основание

транспортира 3.

 Удерживая левой рукой основание

транспортира, правой рукой поворачивать широкий конец линейки 1

до тех пор, пока конец линейки,

имеющий форму стрелки, не совпадет с

делением заданных градусов, нанесенных на дуге транспортира.

 Чертилкой нанести риску.

4. Разметка плоских фигур.

Построение квадрата внутри

Построение шестиугольника

окружности

внутри окружности

1. Подготовить поверхность заготовки к разметке.

2. Наметить и накернить центр окружности O; провести из него разметочным циркулем окружность.

1. Подготовить поверхность заготовки к

3. Провести диаметр окружности AB и из точек A и B произвольным радиусом сделать по две засечки, пересекающиеся в точках C и D. Прямая CD пересекает окружность в точках M и N и делит диаметр AB на две

разметке.

равные части; точки A, M, B, H делят окружность на четыре равные части.

2. Наметить и накернить центр O окружности и провести из него с помощью разметочного циркуля окружность.

3. Провести диаметр AB.

4. Соединив рисками эти точки, получим квадрат.

4. Из точек A и B прочертить дуги радиусом данной окружности, которые пересекут ее в точках K, M, D и C. Точки A, M, D, B, C и K делят окружность на шесть равных частей.

5. Соединив рисками эти точки, получим шестиугольник.

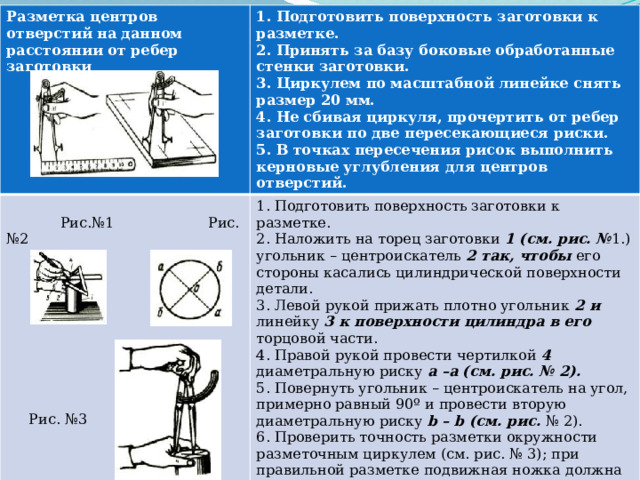

Разметка центров отверстий на данном расстоянии от ребер заготовки

1. Подготовить поверхность заготовки к

Рис.№1 Рис. №2

1. Подготовить поверхность заготовки к разметке.

разметке.

2. Принять за базу боковые обработанные стенки заготовки.

2. Наложить на торец заготовки 1 (см. рис. № 1.) угольник – центроискатель 2 так, чтобы его стороны касались цилиндрической поверхности детали.

3. Циркулем по масштабной линейке снять размер 20 мм.

3. Левой рукой прижать плотно угольник 2 и линейку 3 к поверхности цилиндра в его торцовой части.

4. Не сбивая циркуля, прочертить от ребер заготовки по две пересекающиеся риски.

4. Правой рукой провести чертилкой 4 диаметральную риску a –a (см. рис. № 2).

5. В точках пересечения рисок выполнить керновые углубления для центров отверстий.

5. Повернуть угольник – центроискатель на угол, примерно равный 90º и провести вторую диаметральную риску b – b (см. рис. № 2).

6. Проверить точность разметки окружности разметочным циркулем (см. рис. № 3); при правильной разметке подвижная ножка должна совпадать по всей длине окружности с поверхностью цилиндра.

Рис. №3

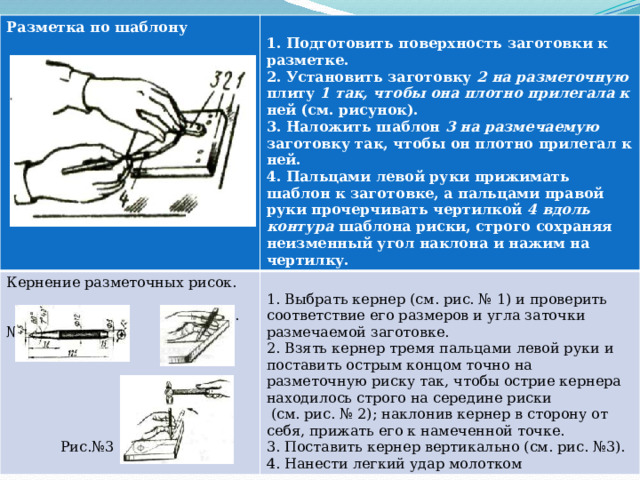

Разметка по шаблону

Кернение разметочных рисок.

1. Подготовить поверхность заготовки к

1. Выбрать кернер (см. рис. № 1) и проверить соответствие его размеров и угла заточки размечаемой заготовке.

разметке.

Рис.№1 Рис. №2

2. Взять кернер тремя пальцами левой руки и поставить острым концом точно на разметочную риску так, чтобы острие кернера находилось строго на середине риски

2. Установить заготовку 2 на разметочную плиту 1 так, чтобы она плотно прилегала к ней (см. рисунок).

3. Наложить шаблон 3 на размечаемую заготовку так, чтобы он плотно прилегал к ней.

(см. рис. № 2); наклонив кернер в сторону от себя, прижать его к намеченной точке.

4. Пальцами левой руки прижимать шаблон к заготовке, а пальцами правой руки прочерчивать чертилкой 4 вдоль контура шаблона риски, строго сохраняя неизменный угол наклона и нажим на чертилку.

3. Поставить кернер вертикально (см. рис. №3).

4. Нанести легкий удар молотком

Рис.№3
