Презентация "Сварочное пламя"

ТЕХНОЛОГИЯ ГАЗОВОЙ СВАРКИ Тема урока : СВАРОЧНОЕ ПЛАМЯ

Проблема урока:

Как правильно выбрать

сварочное пламя при газовой

сварке различных металлов

и сплавов?

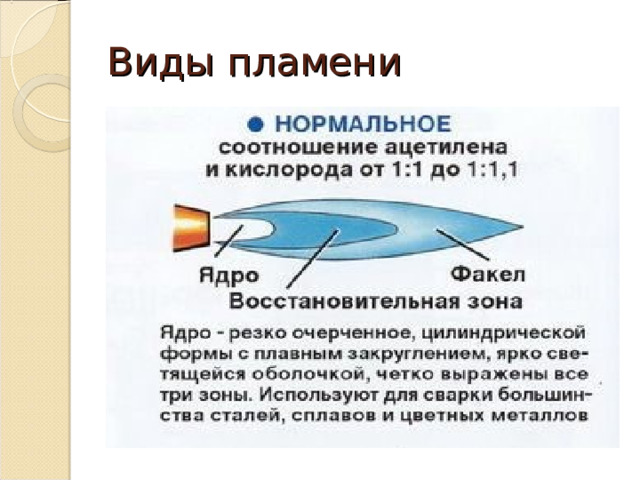

Виды пламени

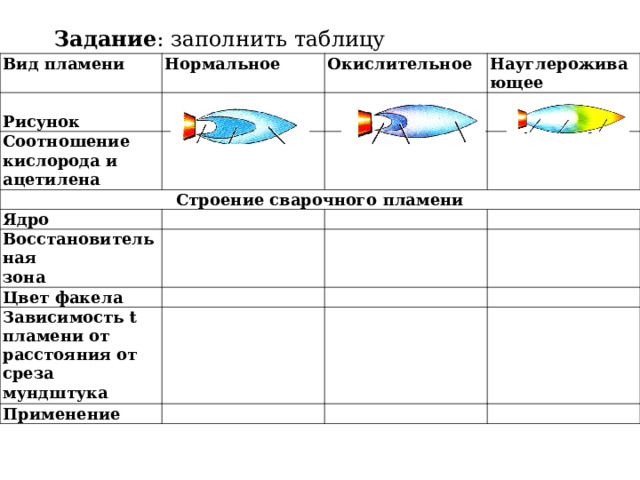

Задание : заполнить таблицу

Вид пламени

Нормальное

Рисунок

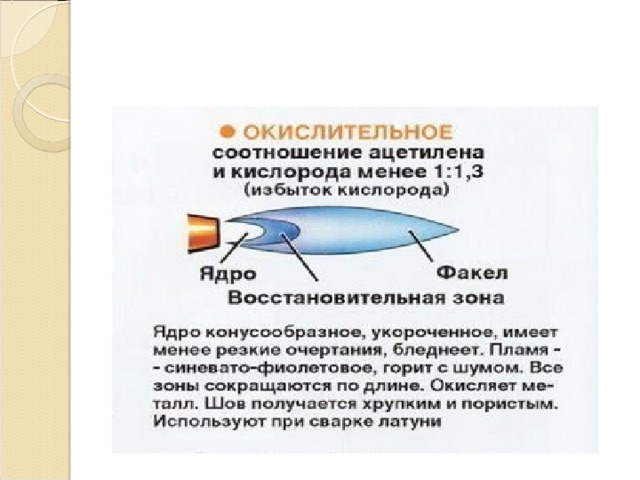

Окислительное

Соотношение кислорода и ацетилена

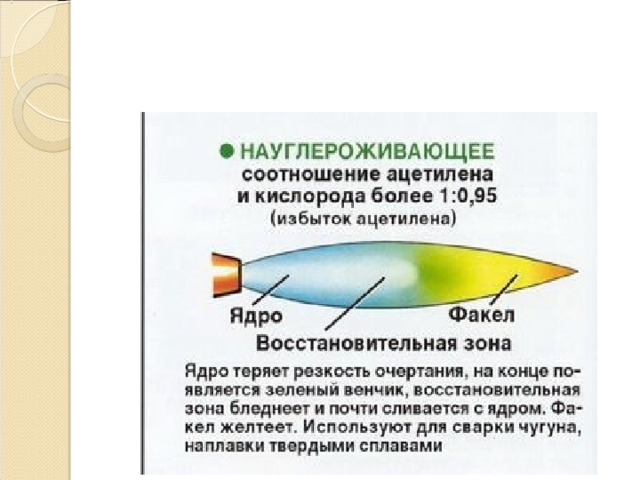

Науглероживающее

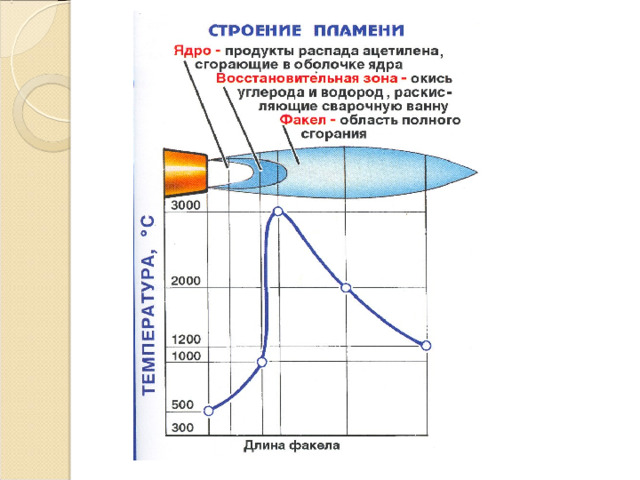

Строение сварочного пламени

Ядро

Восстановительная

зона

Цвет факела

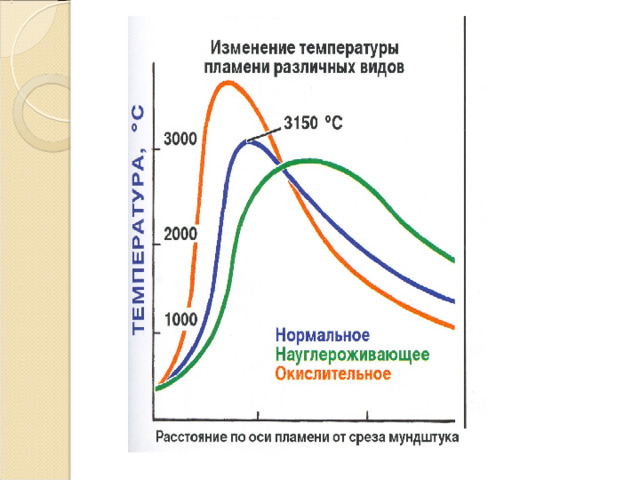

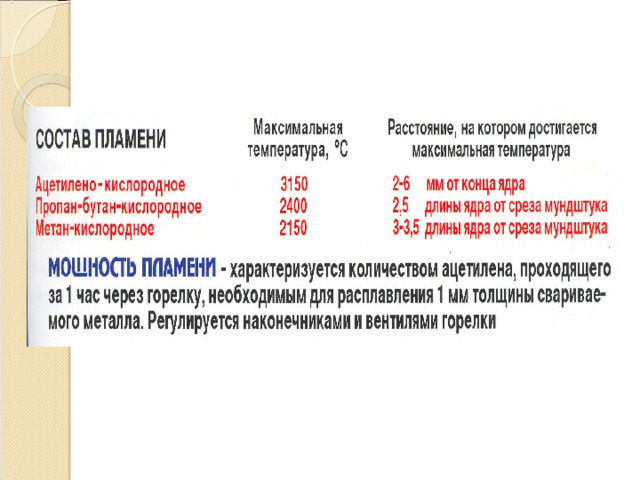

Зависимость t пламени от расстояния от среза мундштука

Применение

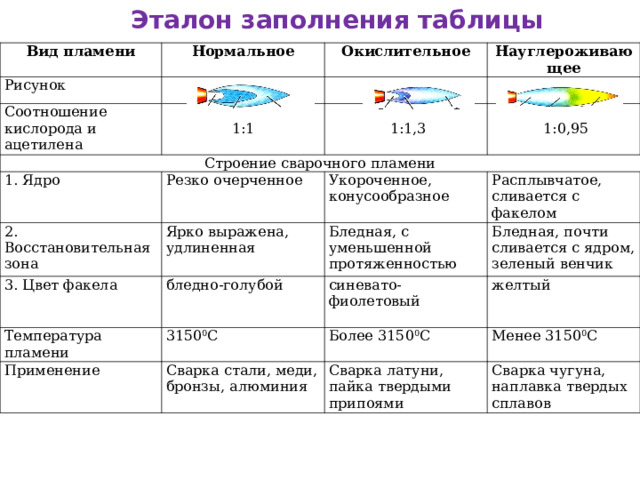

Эталон заполнения таблицы

Вид пламени

Нормальное

Рисунок

Окислительное

Соотношение кислорода и ацетилена

Науглероживающее

1:1

Строение сварочного пламени

1:1,3

1. Ядро

2. Восстановительная зона

Резко очерченное

1:0,95

Укороченное, конусообразное

Ярко выражена, удлиненная

3. Цвет факела

Расплывчатое, сливается с факелом

Бледная, с уменьшенной протяженностью

Температура пламени

бледно-голубой

Применение

Бледная, почти сливается с ядром, зеленый венчик

синевато-фиолетовый

3150 0 С

Более 3150 0 С

желтый

Сварка стали, меди, бронзы, алюминия

Менее 3150 0 С

Сварка латуни, пайка твердыми припоями

Сварка чугуна, наплавка твердых сплавов

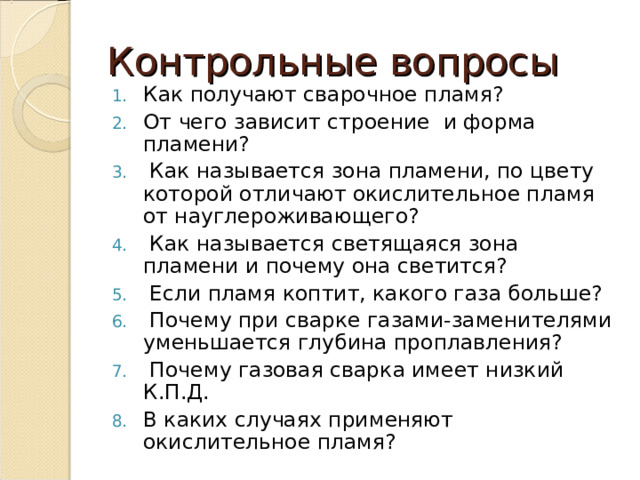

Контрольные вопросы

• Как получают сварочное пламя?
• От чего зависит строение и форма пламени?
•   Как называется зона пламени, по цвету которой отличают окислительное пламя от науглероживающего?
•   Как называется светящаяся зона пламени и почему она светится?
•   Если пламя коптит, какого газа больше?
•   Почему при сварке газами-заменителями уменьшается глубина проплавления?
•   Почему газовая сварка имеет низкий К.П.Д.
• В каких случаях применяют окислительное пламя?

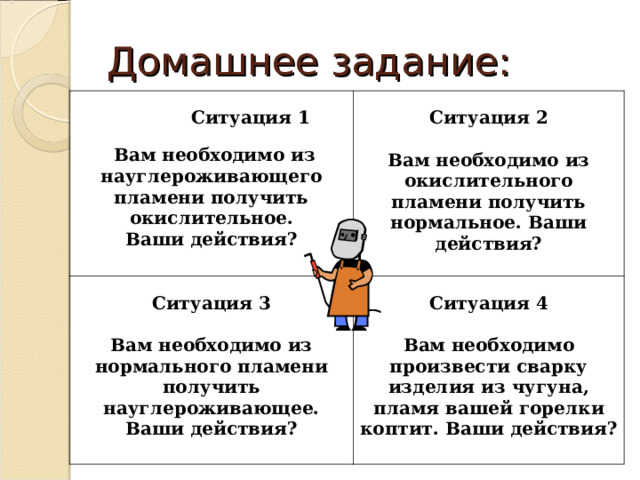

Домашнее задание:

Ситуация 1

Ситуация 2

Вам необходимо из окислительного пламени получить нормальное. Ваши действия?

Ситуация 3

Вам необходимо из нормального пламени получить науглероживающее. Ваши действия?

Вам необходимо из науглероживающего пламени получить окислительное.

Ваши действия?

Ситуация 4

Вам необходимо произвести сварку изделия из чугуна, пламя вашей горелки коптит. Ваши действия?
