Презентация "Сверление металла"

Тема: « СВЕРЛЕНИЕ ОТВЕРСТИЙ»

Подготовила: мастер п/о

Бурдинская Д.Р .

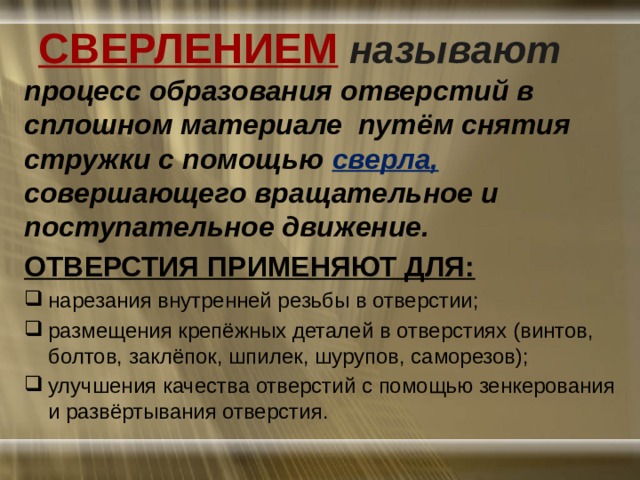

СВЕРЛЕНИЕМ называют

процесс образования отверстий в сплошном материале путём снятия стружки с помощью сверла, совершающего вращательное и поступательное движение.

ОТВЕРСТИЯ ПРИМЕНЯЮТ ДЛЯ:

• нарезания внутренней резьбы в отверстии;
• размещения крепёжных деталей в отверстиях (винтов, болтов, заклёпок, шпилек, шурупов, саморезов);
• улучшения качества отверстий с помощью зенкерования и развёртывания отверстия.

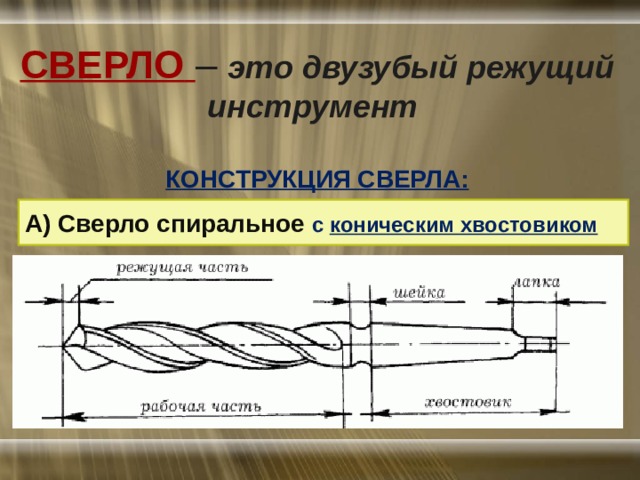

СВЕРЛО – это двузубый режущий инструмент КОНСТРУКЦИЯ СВЕРЛА:

А) Сверло спиральное с коническим хвостовиком

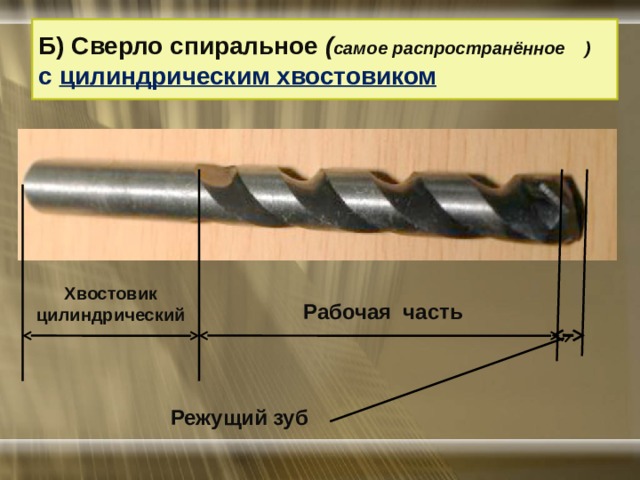

Б) Сверло спиральное ( самое распространённое ) с цилиндрическим хвостовиком

Хвостовик цилиндрический

Рабочая часть

Режущий зуб

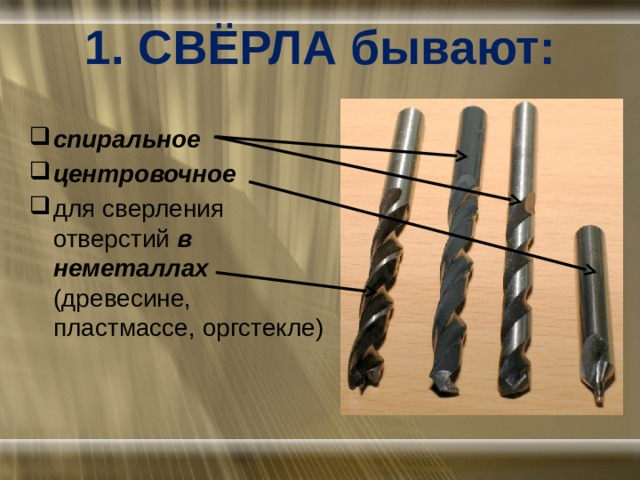

1. СВЁРЛА бывают:

• спиральное
• центровочное
• для сверления отверстий в неметаллах (древесине, пластмассе, оргстекле)

СПИРАЛЬНЫЕ

ОДНОКРОМОЧНЫЕ

для глубокого сверления

с прямыми канавками

Двух кромочные

для глубокого сверления

ПЕРОВОЕ

РУЖЕЙНОЕ

для кольцевого сверления

ЦЕНТРОВОЧНОЕ

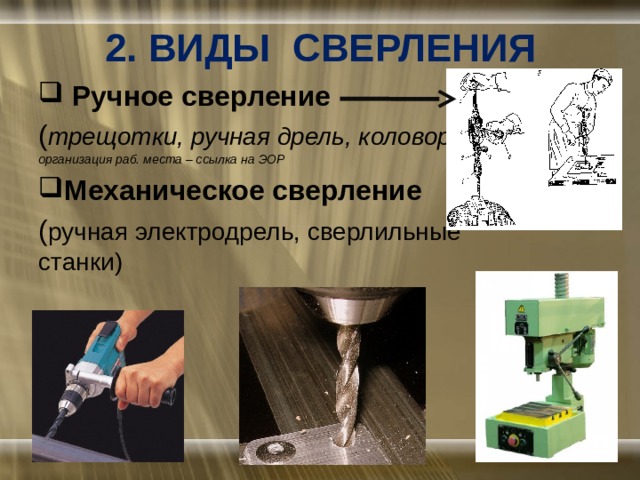

2. ВИДЫ СВЕРЛЕНИЯ

• Ручное сверление

( трещотки, ручная дрель, коловорот) организация раб. места – ссылка на ЭОР

• Механическое сверление

( ручная электродрель, сверлильные станки)

3. КРЕПЛЕНИЕ СВЕРЛА

Крепление сверла осуществляется

тремя способами:

1.Непосредственно в

коническое отверстие шпинделя

2. В переходных конических

втулках и затем вставляется шпиндель

3. В трёх кулачковый патрон

( ссылка на ЭОР)

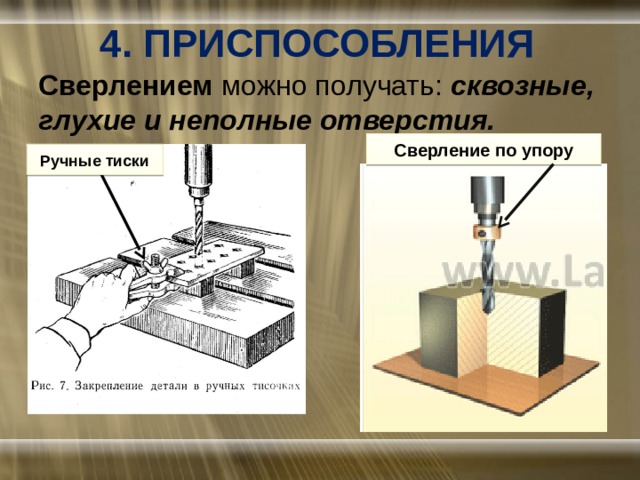

4. ПРИСПОСОБЛЕНИЯ

Сверлением можно получать: сквозные, глухие и неполные отверстия.

Сверление по упору

Ручные тиски

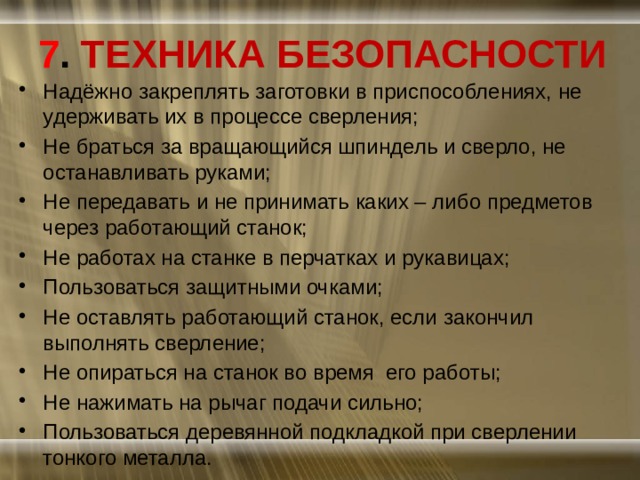

7 . ТЕХНИКА БЕЗОПАСНОСТИ

• Надёжно закреплять заготовки в приспособлениях, не удерживать их в процессе сверления;
• Не браться за вращающийся шпиндель и сверло, не останавливать руками;
• Не передавать и не принимать каких – либо предметов через работающий станок;
• Не работах на станке в перчатках и рукавицах;
• Пользоваться защитными очками;
• Не оставлять работающий станок, если закончил выполнять сверление;
• Не опираться на станок во время его работы;
• Не нажимать на рычаг подачи сильно;
• Пользоваться деревянной подкладкой при сверлении тонкого металла.

ИЗГОТОВЛЕНИЕ уголка мебельного

15

30

70

20

15

20

30

70
