Термоядерная реакция.

Источники энергии

Солнца и звезд

Надежда на быстрое решение проблемы управляемого термоядерного синтеза — то же, что надежда грешника попасть в рай, минуя чистилище…

Лев Андреевич Арцимович

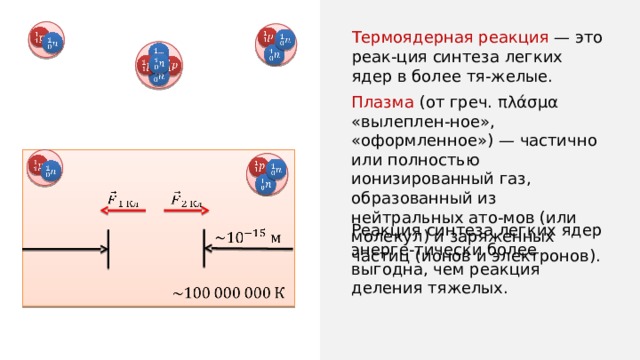

Термоядерная реакция — это реак-ция синтеза легких ядер в более тя-желые.

Плазма (от греч. πλάσμα «вылеплен-ное», «оформленное») — частично или полностью ионизированный газ, образованный из нейтральных ато-мов (или молекул) и заряженных частиц (ионов и электронов).

Реакция синтеза легких ядер энерге-тически более выгодна, чем реакция деления тяжелых.

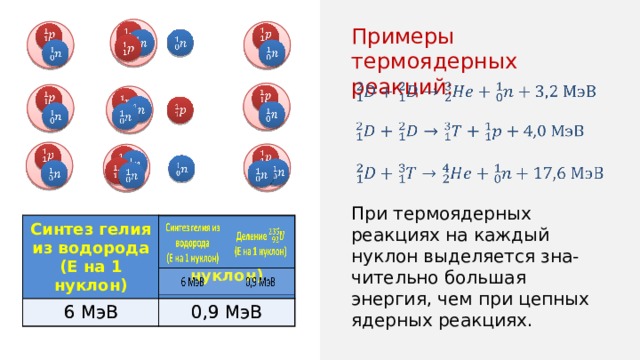

Примеры термоядерных реакций:

При термоядерных реакциях на каждый нуклон выделяется зна-чительно большая энергия, чем при цепных ядерных реакциях.

Синтез гелия из водорода

Синтез гелия из водорода

6 МэВ

6 МэВ

(Е на 1 нуклон)

Деление

(Е на 1 нуклон)

0,9 МэВ

0,9 МэВ

(Е на 1 нуклон)

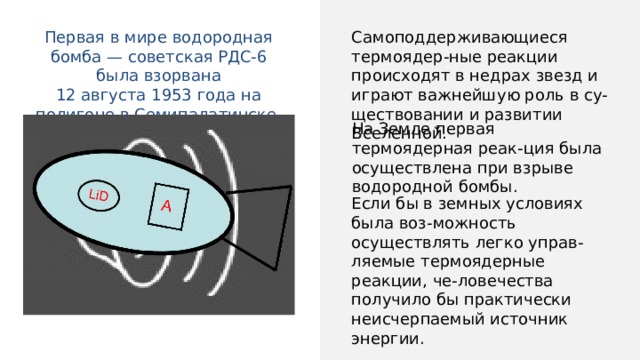

Самоподдерживающиеся термоядер-ные реакции происходят в недрах звезд и играют важнейшую роль в су-ществовании и развитии Вселенной.

Первая в мире водородная бомба — советская РДС-6 была взорвана

12 августа 1953 года на полигоне в Семипалатинске.

На Земле первая термоядерная реак-ция была осуществлена при взрыве водородной бомбы.

Если бы в земных условиях была воз-можность осуществлять легко управ-ляемые термоядерные реакции, че-ловечества получило бы практически неисчерпаемый источник энергии.

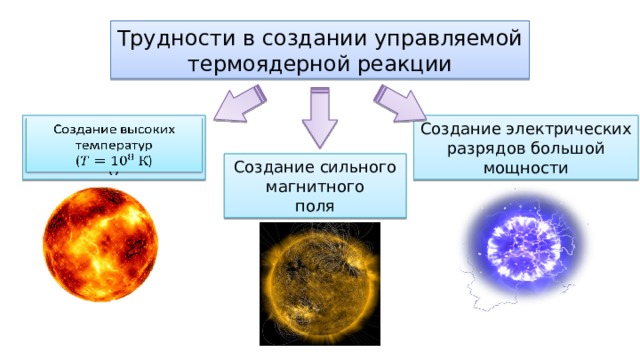

Трудности в создании управляемой

термоядерной реакции

Создание электрических

Создание высоких

разрядов большой

температур

()

мощности

Создание сильного

магнитного

поля

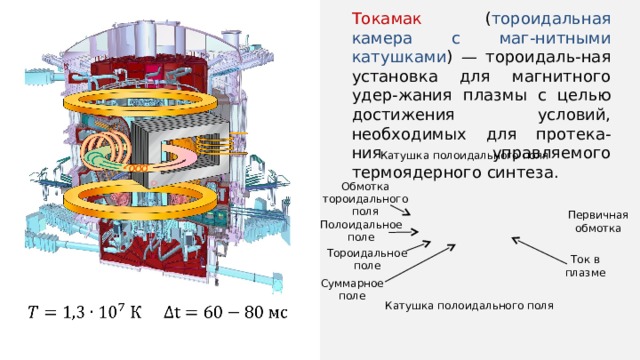

Токамак ( тороидальная камера с маг-нитными катушками ) — тороидаль-ная установка для магнитного удер-жания плазмы с целью достижения условий, необходимых для протека-ния управляемого термоядерного синтеза.

Катушка полоидального поля

Обмотка

тороидального

поля

Первичная

обмотка

Полоидальное

поле

Тороидальное

поле

Ток в

плазме

Суммарное

поле

Катушка полоидального поля

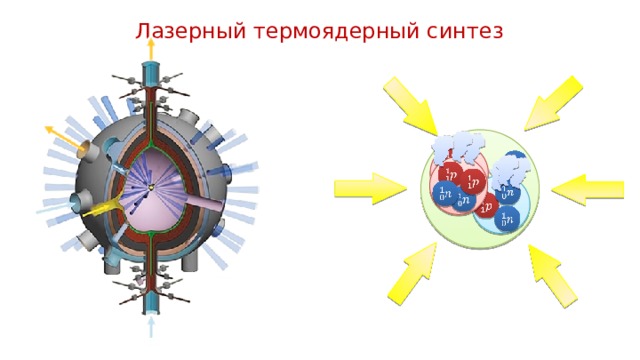

Лазерный термоядерный синтез

Роль термоядерных реакций в эволюции Вселенной

Что является топливом для нашего Солнца?

4,6 млрд. лет

Хмммм….

Надо подумать…

Ведь Солнце уже давно согревает нашу планету

А что, если энергия на Солнце выделяется в результате химической реакции горения?..

Время жизни Солнца

всего несколько

тысяч лет

А может увеличение внутренней энергии и соответствующее повышение температуры Солнца происходит за счет уменьшения его потенциальной энергии при гравитационном сжатии о_0

Теперь мой срок жизни увеличился до нескольких миллионов лет.

Еще предложения…

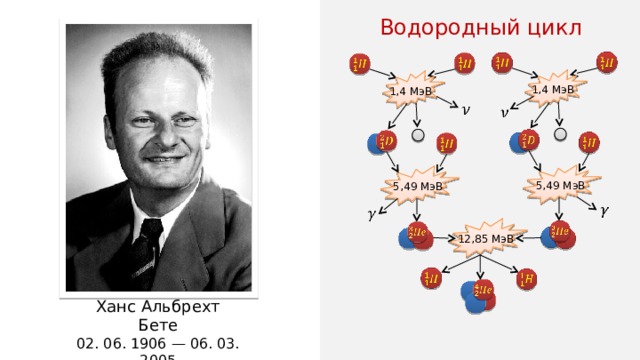

Водородный цикл

1,4 МэВ

1,4 МэВ

5,49 МэВ

5,49 МэВ

12,85 МэВ

Ханс Альбрехт Бете

02. 06. 1906 — 06. 03. 2005

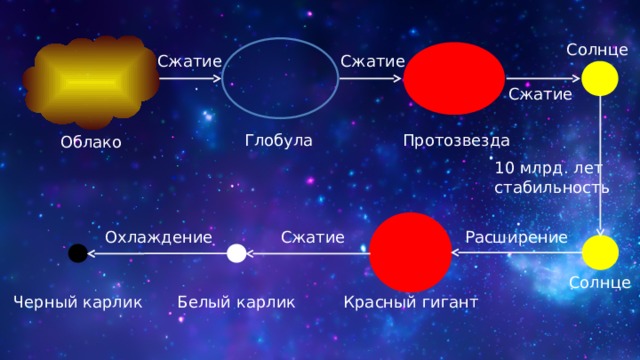

Солнце

Сжатие

Сжатие

Сжатие

Протозвезда

Глобула

Облако

10 млрд. лет

стабильность

Охлаждение

Сжатие

Расширение

Солнце

Белый карлик

Красный гигант

Черный карлик

Термоядерная реакция — это реак-ция синтеза легких ядер в более тя-желые.

Плазма — частично или полностью ионизированный газ, образованный из нейтральных атомов и заряжен-ных частиц.

Если бы в земных условиях была воз-можность осуществлять легко управ-ляемые термоядерные реакции, че-ловечества получило бы практически неисчерпаемый источник энергии.
