Презентация к уроку "Манометры", 7 класс

Давление

7/2/20

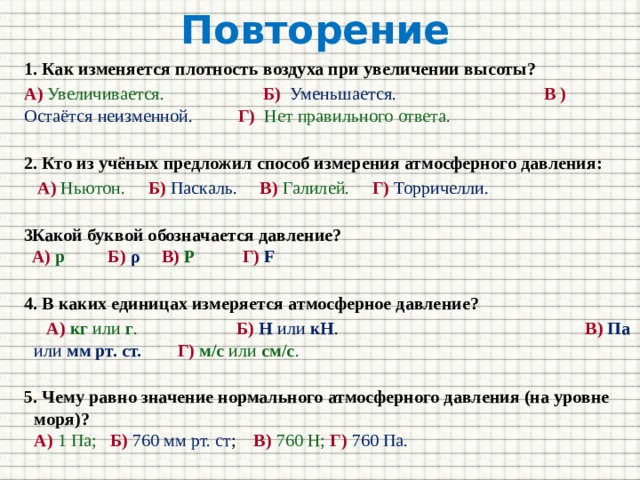

Повторение

1. Как изменяется плотность воздуха при увеличении высоты?

А) Увеличивается. Б) Уменьшается. В ) Остаётся неизменной. Г) Нет правильного ответа.

2. Кто из учёных предложил способ измерения атмосферного давления:

А) Ньютон. Б) Паскаль. В) Галилей. Г) Торричелли.

• Какой буквой обозначается давление? А) р Б) ρ В) P Г) F

4. В каких единицах измеряется атмосферное давление?

А) кг или г . Б) Н или кН . В) Па или мм рт. ст. Г) м/с или см/с .

5. Чему равно значение нормального атмосферного давления (на уровне моря)? А) 1 Па; Б) 760 мм рт. ст ; В) 760 Н; Г) 760 Па.

Повторение

6. Каким прибором можно измерить атмосферное давление? А) Динамометром. Б) Спидометром. В) Барометром.

7. Чем выше от поверхности Земли, тем плотность воздуха … , поэтому давление на этой высоте он производит …

А) ... меньше ... большее . Б) ...больше ... меньшее .

В) ... больше ... большее . Г) ... меньше ... меньшее .

8. В сообщающихся сосудах две жидкости: вода и нефть. Столб какой жидкости будет выше?

А) Нефти. Б) Воды. В) Одинаковый уровень.

9. Каким барометром (ртутным или анероидом) следует измерять давление воздуха внутри орбитальной космической станции?

А) Анероидом. Б) Ртутным. В) Не имеет значения.

10. На какую высоту (при небольших подъемах) надо подняться, чтобы давление воздуха уменьшилось на 1 мм рт. ст.?

А) 1 м Б) 10 м В) 12 м Г) 76 м

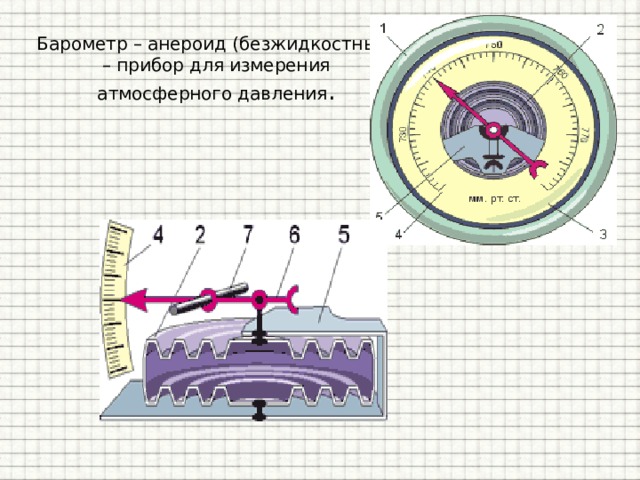

Барометр – анероид (безжидкостный) – прибор для измерения атмосферного давления .

• Можно ли измерить барометром- анероидом давления, большие или меньшие атмосферного?

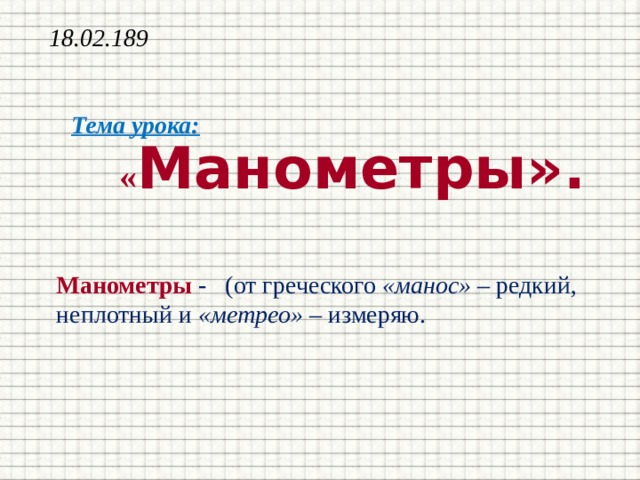

18.02.189

« Манометры».

Тема урока:

Манометры - (от греческого «манос» – редкий, неплотный и «метрео» – измеряю.

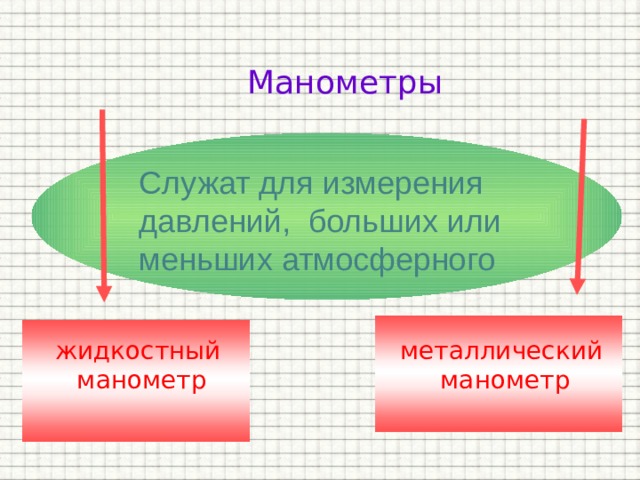

Манометры

Служат для измерения давлений, больших или меньших атмосферного

жидкостный

металлический

манометр

манометр

Виды манометров :

а) жидкостные б) металлические

Устройство открытого жидкостного манометра

7

Жидкостный манометр

Применение жидкостных манометров

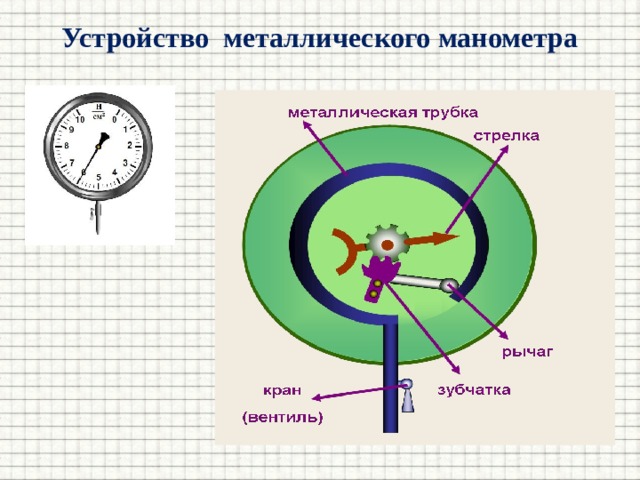

Устройство металлического манометра

Принцип действия металлического манометра

• Сила давления в сосуде уравновешивается силой упругости согнутой в дугу металлической трубки.

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление.

Наиболее часто манометры применяют в теплоэнергетике , в газоснабжении , механизмах и машинах , в огнетушителях , газовых баллонах , на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

Автомобильный насос для накачивания шин

Тонометр

Тонометр — прибор для измерения артериального давления.

Также тонометр оснащается либо стетоскопом, либо электронным устройством, регистрирующим пульсации воздуха в манжете.

ФИЗМИНУТКА

Задание 1 Работа в группах

Открытые жидкостные манометры соединены с сосудами.

• В каком из сосудов давление газа равно атмосферному давлению?
• В каком из сосудов давление газа больше атмосферного?
• В каком из сосудов давление газа меньше атмосферного?

Ответьте на вопросы:

1. В каких единицах

градуируется шкала

металлического манометра?

2. Чему равна цена деления?

3. Назовите пределы измерения.

4. Какое давление показывает манометр?

Задание 2

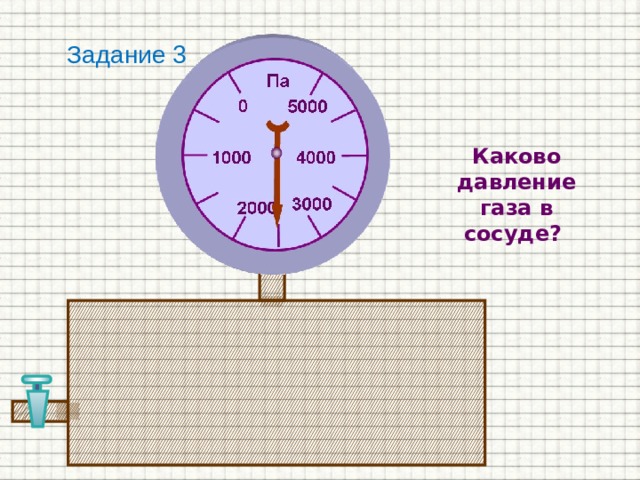

Задание 3

Каково давление газа в сосуде?

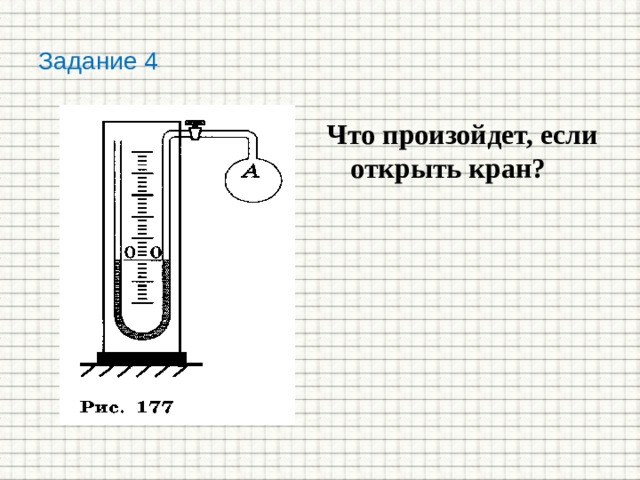

Задание 4

Что произойдет, если открыть кран?

Задание 5

Каким номером на рис. обозначены:

А. полая металлическая трубка?

Б. трубка, соединяющая манометр с сосудом, в котором измеряется давление?

В. рычаг?

Г. зубчатка ?

Д. Стрелка?

Задание 6

А. 1 Б. 4 В.5 Г. 3 Д. 2

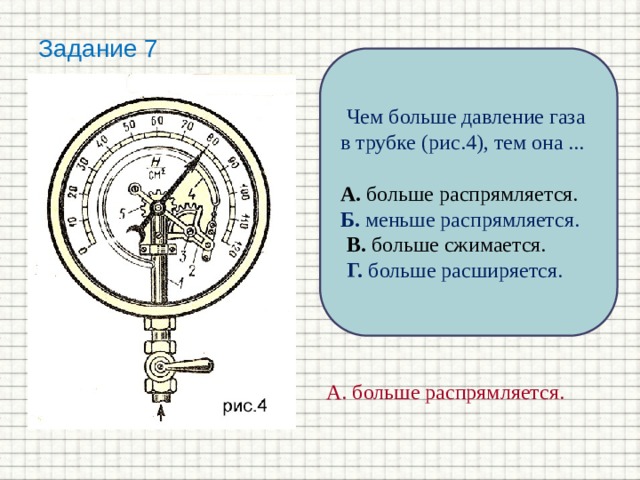

Задание 7

Чем больше давление газа в трубке (рис.4), тем она ...

А. больше распрямляется. Б. меньше распрямляется.

В. больше сжимается.

Г. больше расширяется.

А. больше распрямляется.

Задание 8

Что можно сказать о давлении газа в сосуде по сравнению с атмосферным давлением? (рис.2)

А. Оно меньше атмосферного. Б. Оно равно атмосферному. В. Оно больше атмосферного.

В. Оно больше атмосферного.

Задание 9

Для того, чтобы вычислить давление газа в сосуде (рис.3), надо найти ...

А. разность атмосферного давления и давления столба жидкости. Б. сумму атмосферного давления и давления столба жидкости.

В. давление столба жидкости.

А. разность атмосферного давления и давления столба жидкости.

РЕШИТЬ ЗАДАЧУ

№ 1.

Определить давление газа в сосуде (рис. 3), если наружное давление воздуха 750 мм рт. ст., а манометр наполнен ртутью.

А. 550 мм рт. ст Б. 730 мм рт. ст.

В. 770 мм рт. ст.

А. 550 мм рт. ст.

№ 2.

Определите высоту горы, если у подножия горы нормальное атмосферное давление, а на вершине горы – 684 мм рт. ст.

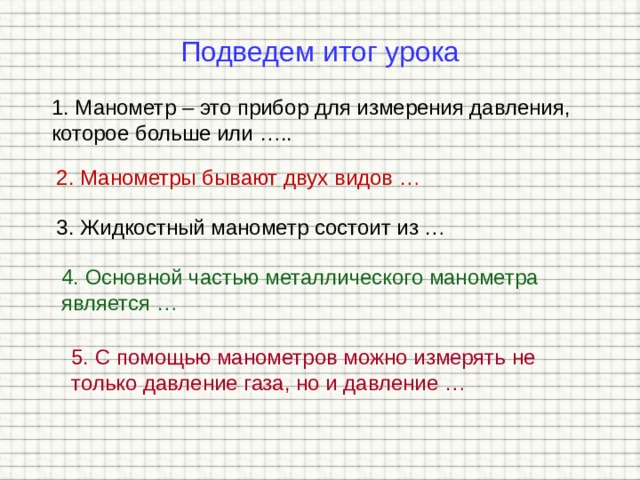

Подведем итог урока

1. Манометр – это прибор для измерения давления, которое больше или …..

2. Манометры бывают двух видов …

3. Жидкостный манометр состоит из …

4. Основной частью металлического манометра является …

5. С помощью манометров можно измерять не только давление газа, но и давление …

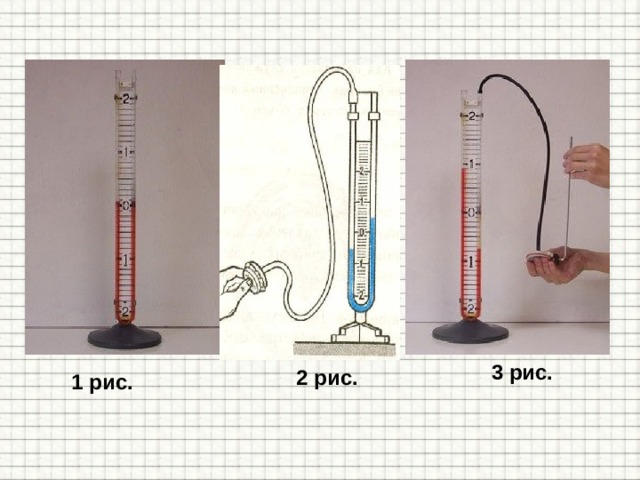

3 рис.

2 рис.

1 рис.

Домашнее задание

• § 47 изучить,

Дополнительно:

• Приготовить презентацию по теме «Применение манометров».

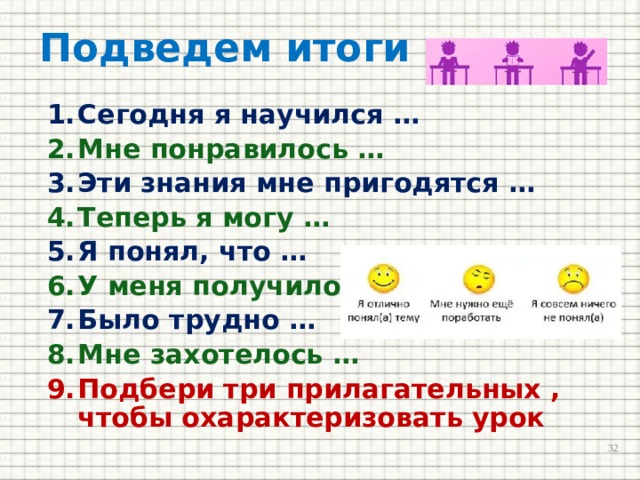

Подведем итоги

• Сегодня я научился …

• Мне понравилось …

• Эти знания мне пригодятся …

• Теперь я могу …

• Я понял, что …

• У меня получилось …

• Было трудно …

• Мне захотелось …

• Подбери три прилагательных , чтобы охарактеризовать урок
