Презентация к уроку "Манометры", 7 класс

Давление

2/16/18

Повторение

1. Как изменяется плотность воздуха при увеличении высоты?

А) Увеличивается. Б) Уменьшается. В ) Остаётся неизменной. Г) Нет правильного ответа.

2. Кто из учёных предложил способ измерения атмосферного давления:

А) Ньютон. Б) Паскаль. В) Галилей. Г) Торричелли.

• Какой буквой обозначается давление? А) р Б) ρ В) P Г) F

4. В каких единицах измеряется атмосферное давление?

А) кг или г . Б) Н или кН . В) Па или мм рт. ст. Г) м/с или см/с .

5. Чему равно значение нормального атмосферного давления (на уровне моря)? А) 1 Па; Б) 760 мм рт. ст ; В) 760 Н; Г) 760 Па.

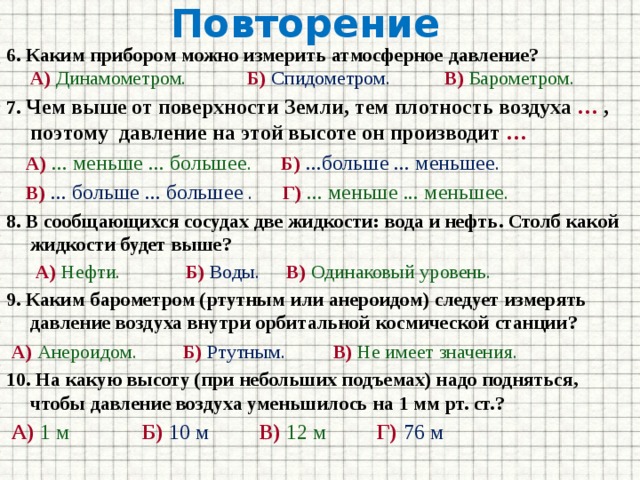

Повторение

6. Каким прибором можно измерить атмосферное давление? А) Динамометром. Б) Спидометром. В) Барометром.

7. Чем выше от поверхности Земли, тем плотность воздуха … , поэтому давление на этой высоте он производит …

А) ... меньше ... большее . Б) ...больше ... меньшее .

В) ... больше ... большее . Г) ... меньше ... меньшее .

8. В сообщающихся сосудах две жидкости: вода и нефть. Столб какой жидкости будет выше?

А) Нефти. Б) Воды. В) Одинаковый уровень.

9. Каким барометром (ртутным или анероидом) следует измерять давление воздуха внутри орбитальной космической станции?

А) Анероидом. Б) Ртутным. В) Не имеет значения.

10. На какую высоту (при небольших подъемах) надо подняться, чтобы давление воздуха уменьшилось на 1 мм рт. ст.?

А) 1 м Б) 10 м В) 12 м Г) 76 м

Взаимопроверка

Ответы:

1

2

Б

Г

3

4

А

В

5

Б

6

В

7

8

Г

А

9

10

А

В

Критерии оценивания

Верно выполнено :

10 заданий – « 5 »,

9 – 7 заданий – « 4 »,

6 – 4 заданий – « 3 »,

3 задания и менее – « 2 »

• Можно ли измерить барометром- анероидом давления, большие или меньшие атмосферного?

ЧТО? КАК? ПОЧЕМУ? ГДЕ?

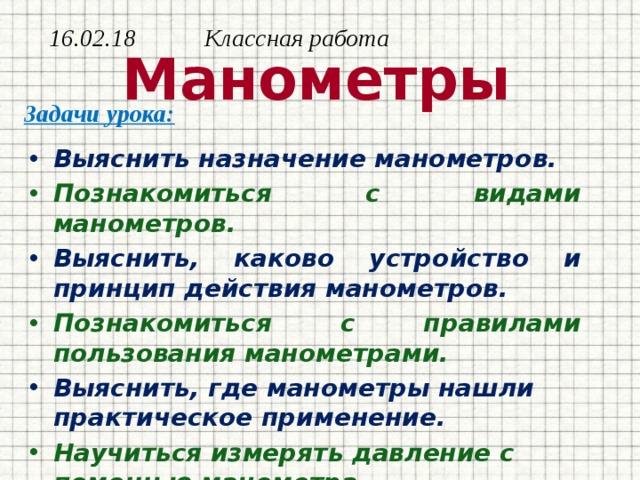

16.02.18 Классная работа

Манометры

Задачи урока:

• Выяснить назначение манометров.

• Познакомиться с видами манометров.

• Выяснить, каково устройство и принцип действия манометров.

• Познакомиться с правилами пользования манометрами.

• Выяснить, где манометры нашли практическое применение.

• Научиться измерять давление с помощью манометра.

План изучения прибора:

• Назначение прибора

• Устройство прибора

• Принцип действия

• Правила пользования прибором

• Примеры применения на практике

Манометры – приборы для измерения давлений, больших или меньших атмосферного (от греческого «манос» – редкий, неплотный и «метрео» – измеряю.

Виды манометров :

а) жидкостные б) металлические

Устройство открытого жидкостного манометра

• двухколенная стеклянная трубка, в которую налита какая-нибудь жидкость;

• резиновая трубка;

• круглая плоская коробочка, затянутая резиновой пленкой

Принцип действия открытого жидкостного манометра

Действие жидкостных манометров основано на законе сообщающихся сосудов, на уравновешивании измеряемого давления гидростатическим давлением столба жидкости (воды, спирта или ртути).

Жидкостный манометр

Применение жидкостных манометров

Жидкостные U-образные манометры применяются для измерения низкого давления с диапазонами показаний 100, 160, 250, 400, 600 и 1000 миллиметров столба жидкости.

Устройство металлического манометра

• Согнутая в дугу металлическая трубка

• Зубчатка с рычагом
• Зубчатое колесо
• Стрелка

5. Кран подачи газа

Принцип действия металлического манометра

• Сила давления в сосуде уравновешивается силой упругости согнутой в дугу металлической трубки.

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление.

Наиболее часто манометры применяют в теплоэнергетике , в газоснабжении , механизмах и машинах , в огнетушителях , газовых баллонах , на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

Автомобильный насос для накачивания шин

• В каких единицах манометр измеряет давление?

Тонометр

Тонометр — прибор для измерения артериального давления.

Состоит из манжеты, надеваемой на руку пациенту, устройства для нагнетания воздуха в манжету и манометра, измеряющего давление воздуха в манжете.

Также тонометр оснащается либо стетоскопом, либо электронным устройством, регистрирующим пульсации воздуха в манжете.

Тонометр

• В каких единицах медицинский манометр измеряет давление?
• Как это давление перевести в систему СИ?

ФИЗМИНУТКА

Задание 1 Работа в группах

Открытые жидкостные манометры соединены с сосудами.

• В каком из сосудов давление газа равно атмосферному давлению?
• В каком из сосудов давление газа больше атмосферного?
• В каком из сосудов давление газа меньше атмосферного?

Задание 2

Что можно сказать о давлении газа в сосуде по сравнению с атмосферным давлением? (рис.2)

А. Оно меньше атмосферного. Б. Оно равно атмосферному. В. Оно больше атмосферного.

В. Оно больше атмосферного.

Задание 3

Для того, чтобы вычислить давление газа в сосуде (рис.3), надо найти ...

А. разность атмосферного давления и давления столба жидкости. Б. сумму атмосферного давления и давления столба жидкости.

В. давление столба жидкости.

А. разность атмосферного давления и давления столба жидкости.

Задание 4

Определить давление газа в сосуде (рис. 3), если наружное давление воздуха 750 мм рт. ст., а манометр наполнен ртутью.

А. 550 мм рт. ст Б. 730 мм рт. ст.

В. 770 мм рт. ст.

А. 550 мм рт. ст.

Каким номером на рис. 4 обозначены:

А. полая металлическая трубка?

Б. трубка, соединяющая манометр с сосудом, в котором измеряется давление?

В. рычаг, имеющий зубчатку?

Г. шестерня со стрелкой?

Д. ось, вокруг которой вращается рычаг?

Задание 5

А. 4 Б. 1 В. 2 Г. 5 Д. 3

Задание 6

Чем больше давление газа в трубке (рис.4), тем она ...

А. больше распрямляется. Б. меньше распрямляется.

В. больше сжимается.

Г. больше расширяется.

А. больше распрямляется.

В каком направлении поворачивается зубчатое колесо рычага (зубчатка) при увеличении давления (рис.4)? А. по часовой стрелке. Б. против часовой стрелки.

Б. против часовой стрелки.

Ответьте на вопросы:

1. В каких единицах

градуируется шкала

металлического манометра?

2. Чему равна цена деления?

3. Назовите пределы измерения.

4. Какое давление показывает манометр?

5. Выразите это давление в Паскалях.

Задание 8

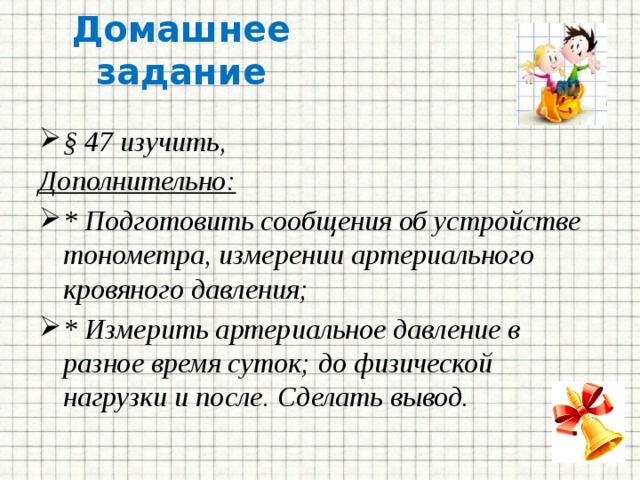

Домашнее задание

• § 47 изучить,

Дополнительно:

• * Подготовить сообщения об устройстве тонометра, измерении артериального кровяного давления;
• * Измерить артериальное давление в разное время суток; до физической нагрузки и после. Сделать вывод.

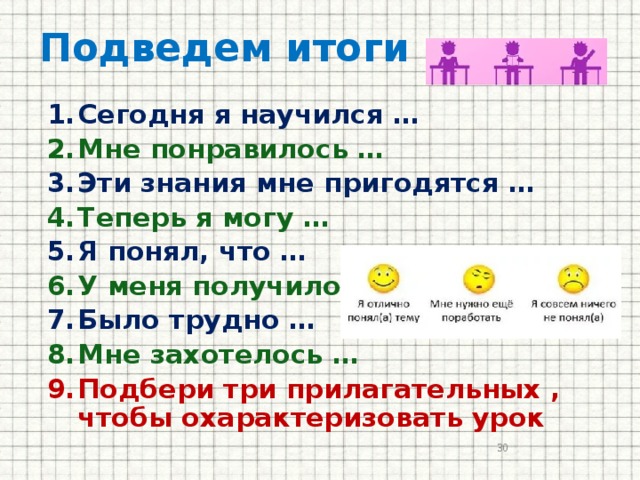

Подведем итоги

• Сегодня я научился …

• Мне понравилось …

• Эти знания мне пригодятся …

• Теперь я могу …

• Я понял, что …

• У меня получилось …

• Было трудно …

• Мне захотелось …

• Подбери три прилагательных , чтобы охарактеризовать урок
