Презентация BIOS

BIOS

1

BIOS

• - представляет собой элемент памяти, установленный на материнской плате.
• BIOS — базовая система ввода/вывода, хранящаяся в ПЗУ, предназначена для изоляции операционной системы и прикладных программ от специфических особенностей конкретной аппаратуры.

1

BIOS

• содержит программную поддержку стандартных ресурсов PC и обеспечивает конфигурирование аппаратных средств, их диагностику и вызов загрузчика операционной системы. ROM BIOS в значительной степени привязана к конкретной реализации системной платы.

1

Функции BIOS разделяются на следующие группы:

- Инициализация и начальное тестирование аппаратных средств — POST (Power On Self Test).

- Настройка и конфигурирование аппаратных средств и системных ресурсов - BIOS Setup.

- Загрузка операционной системы с дисковых носителей — Bootstrap Loader.

- Обслуживание аппаратных прерываний от системных устройств (таймера, клавиатуры, дисков) — BIOS Hardware Interrupts.

- Отработка базовых функций программных обращений (сервисов) к системным устройствам — ROM BIOS Services.

1

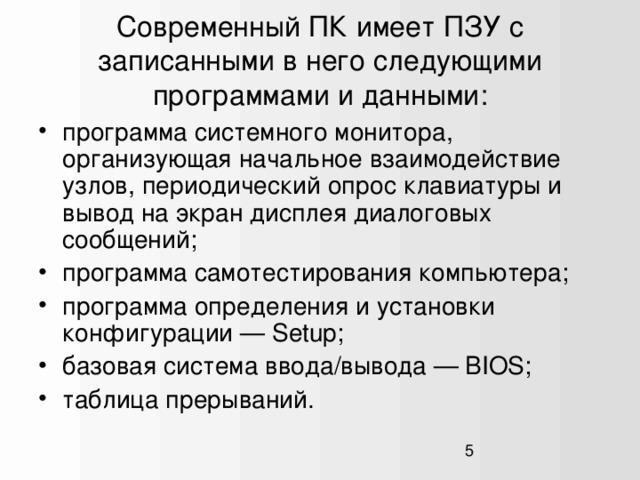

Современный ПК имеет ПЗУ с записанными в него следующими программами и данными:

• программа системного монитора, организующая начальное взаимодействие узлов, периодический опрос клавиатуры и вывод на экран дисплея диалоговых сообщений;
• программа самотестирования компьютера;
• программа определения и установки конфигурации — Setup;
• базовая система ввода/вывода — BIOS;
• таблица прерываний.

1

POST - это самостоятельный тест помогает при идентификации ошибок

• Во время выполнения программы POST на экране монитора появляется два типа сообщений:

1) Информационные

2) Сообщения об ошибках (на экране монитора и звуковые)

1

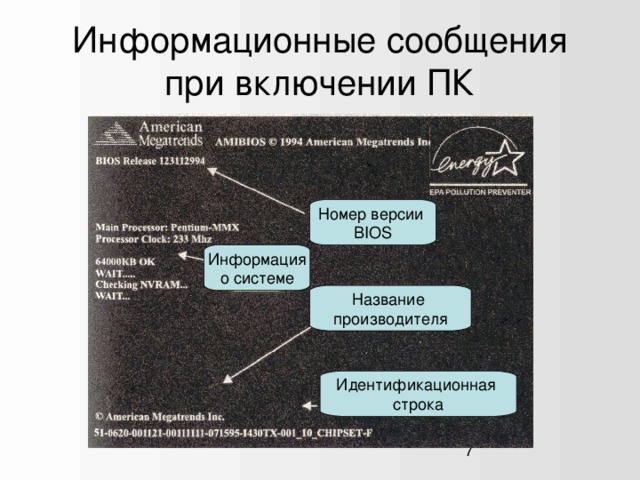

Информационные сообщения при включении ПК

Номер версии

BIOS

Информация

о системе

Название

производителя

Идентификационная

строка

1

После всех описанных операций на экран монитора выводится сводная таблица сведений о конфигурации компьютера, в которой указывается следующее:

• тип процессора;
• идентификационный номер процессора (если номер есть);
• тактовая частота процессора;
• объем установленной оперативной памяти;
• объем кэш-памяти;
• сведения о форм-факторе дисководов для гибких дисков;
• сведения об установленных IDE-устройствах;
• тип видеосистемы;
• обнаруженные последовательные и параллельные порты и их адреса ввода-вывода;
• сведения об установленных модулях памяти;
• сведения о платах расширения, включая устройства, поддерживающие и не поддерживающие стандарт Plug-n-Play.

1

Процедура самотестирования (POST)

• В случае успешного завершения самотестирования обычно подается короткий одиночный звуковой сигнал. В некоторых случаях после успешного завершения процесса POST может вообще не подаваться никаких сигналов.

1

Процедура самотестирования (POST)

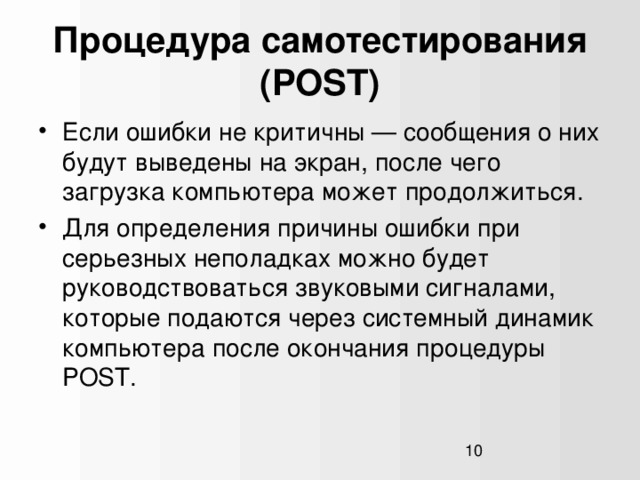

• Если ошибки не критичны — сообщения о них будут выведены на экран, после чего загрузка компьютера может продолжиться.
• Для определения причины ошибки при серьезных неполадках можно будет руководствоваться звуковыми сигналами, которые подаются через системный динамик компьютера после окончания процедуры POST.

1

В зависимости от ошибки пользователь может:

• Нажать F1, чтобы проигнорировать ошибку и перейти к дальнейшему этапу загрузки
• Нажать F2, чтобы зайти в SETUP
• Нажать F4, чтобы согласиться с изменениями в конфигурации

1

Примеры звуковых сигналов

• Один короткий сигнал — тестирование завершилось успешно , загрузка продолжается (некоторые системы при этом не подают никаких звуковых сигналов).
• Звука нет , отсутствует изображение на экране — неисправен процессор или блок питания .
• Один длинный непрерывный сигнал — неисправен блок питания.

1

Примеры звуковых сигналов

• Два коротких сигнала — обнаружены незначительные ошибки , необходимо внести изменения в настройки параметров BIOS
• Три длинных сигнала — ошибка контроллера клавиатуры .
• Три коротких сигнала — ошибка памяти
• Один длинный и один короткий сигнал — неверно работает оперативная память .
• Один длинный и два коротких сигнала — неверно работает видеоадаптер .

1

Примеры звуковых сигналов

• Один длинный и три коротких сигнала — ошибка видеосистемы (не подключен монитор или не работает видеоадаптер
• Один длинный и восемь коротких сигналов — ошибка видеосистемы
• Один длинный и девять коротких сигналов — ошибка считывания данных BIOS .
• Четыре коротких сигнала — не работает системный таймер .

1

Примеры звуковых сигналов

• Пять коротких сигналов — неверно работает процессор
• Шесть коротких сигналов — неисправен контроллер клавиатуры
• Семь коротких сигналов — проблемы с материнской платой .
• Восемь коротких сигналов — неверно работает видеопамять .
• Девять коротких сигналов - ошибка контрольной суммы при проверке содержимого BIOS

1

Примеры звуковых сигналов

• Десять коротких сигналов - ошибка записи данных в микросхему CMOS .
• Одиннадцать коротких сигналов - неверно работает внешняя кэш-память.
• Повторяющиеся длинные гудки — неисправен или неверно подключен модуль оперативной памяти.
• Повторяющиеся короткие гудки — неверно работает блок питания.

1

Загрузчик операционной системы

— это программа, которая считывает в оперативную память ядро операционной системы (ОС) и запускает программы, инициализирующие ее и передающие ей управление. После этого операционная система получает контроль над компьютером. Под ее управлением и идет вся дальнейшая работа.

1

boot.ini

1

Разделы жестких дисков

• В начале жесткого диска обязательно располагается таблица его разделов, и если она пуста (разделы отсутствуют), то доступ к данным на диске становится невозможным
• Доступ к данным осуществляется внутри каждого из существующих разделов, и способ этого доступа уже зависит от организации данных внутри раздела.

1

Разделы жестких дисков

• Разбивку диска на разделы обычно осуществляют программой fdisk или ей подобной.
• Существуют и специальные средства для разбивки дисков — например, программы Partition Magic или Acronis OS Selector.

1

Разделы жестких дисков

• Некоторые операционные системы могут быть загружены только с первичного раздела жесткого диска.
• Для операционных систем DOS или Windows необходимо также, чтобы этот раздел находился на первом физическом диске, если дисков несколько, и был помечен как активный.
• В некоторых случаях играет роль также физическая удаленность раздела от начала диска.

1

Файловые системы

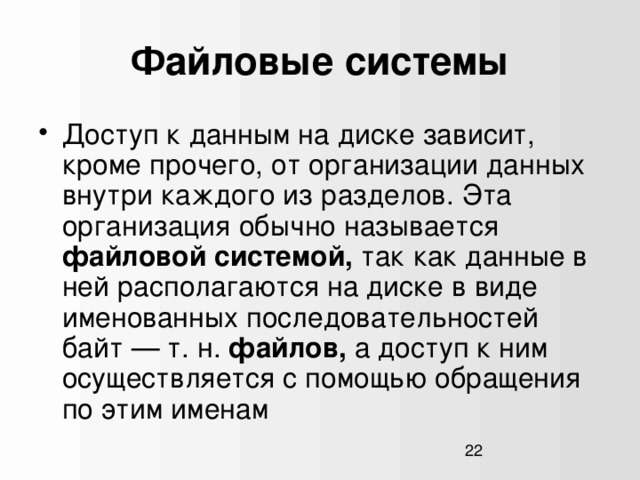

• Доступ к данным на диске зависит, кроме прочего, от организации данных внутри каждого из разделов. Эта организация обычно называется файловой системой, так как данные в ней располагаются на диске в виде именованных последовательностей байт — т. н. файлов, а доступ к ним осуществляется с помощью обращения по этим именам

1

Файловые системы

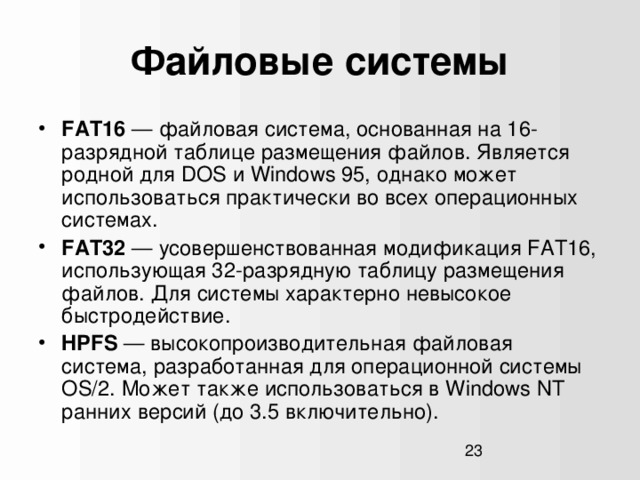

• FAT16 — файловая система, основанная на 16-разрядной таблице размещения файлов. Является родной для DOS и Windows 95, однако может использоваться практически во всех операционных системах.
• FAT32 — усовершенствованная модификация FAT16, использующая 32-разрядную таблицу размещения файлов. Для системы характерно невысокое быстродействие.
• HPFS — высокопроизводительная файловая система, разработанная для операционной системы OS/2. Может также использоваться в Windows NT ранних версий (до 3.5 включительно).

1

Файловые системы

• NTFS — тоже достаточно высокопроизводительная файловая система, задуманная как конкурент HPFS. Эта система является родной для операционных систем Windows NT/2000/XP. Может также применяться в Linux, FreeBSD, BeOS и других системах, но, как правило, только в режиме чтения.
• EXT2FS — очень компактная и производительная файловая система, являющаяся родной для операционной системы Linux. Может применяться также в системах FreeBSD, QNX и некоторых других.

1

Файловые системы

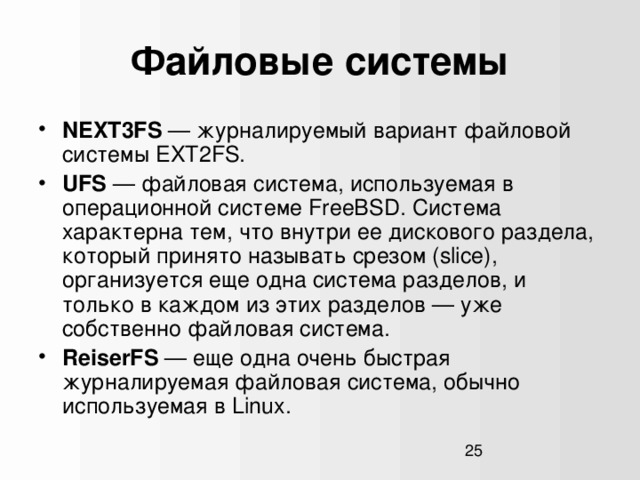

• NEXT3FS — журналируемый вариант файловой системы EXT2FS.
• UFS — файловая система, используемая в операционной системе FreeBSD. Система характерна тем, что внутри ее дискового раздела, который принято называть срезом (slice), организуется еще одна система разделов, и только в каждом из этих разделов — уже собственно файловая система.
• ReiserFS — еще одна очень быстрая журналируемая файловая система, обычно используемая в Linux.
