Презентация к урокам информатики "КУМИР. Чертежник"

КУМИР. Исполнитель ЧЕРТЕЖНИК

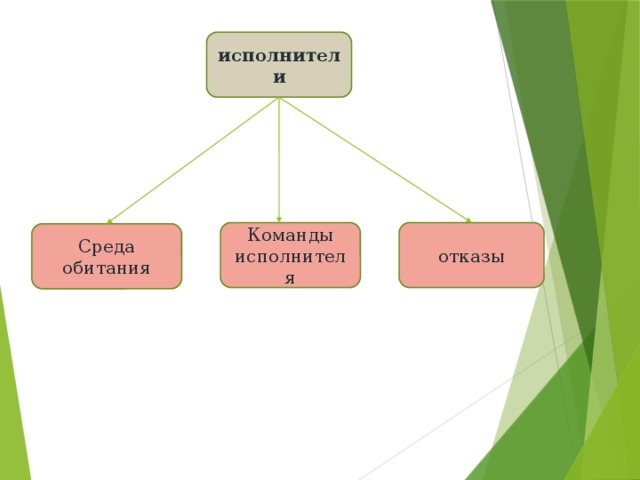

исполнители

Команды

отказы

исполнителя

Среда

обитания

ЧЕРТЕЖНИК

Система команд исполнителя

Среда

обитания

отказы

• опустить перо
• поднять перо
• сместиться в точку (X, Y)
• сместиться на вектор (dX, dY)
• установить цвет (цвет)
• надпись (ширина, текст)

• НЕ МОГУ – при выходе за пределы области

• НЕ ПОНИМАЮ – при подаче команды с ошибкой или не входящей в СКИ

Запуск среды Кумир для исполнителя ЧЕРТЕЖНИК

Настройка среды Кумир для исполнителя ЧЕРТЕЖНИК

1. Вставка – использовать Чертежник

Настройка среды Кумир для исполнителя ЧЕРТЕЖНИК

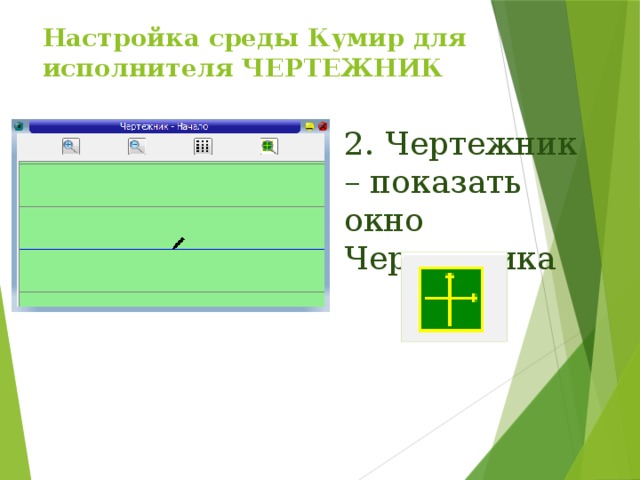

2. Чертежник – показать окно Чертежника

Написание программы для Чертежника

Для запуска нажимаем  F9  или же кнопку на панели инструментов

Запустить программу

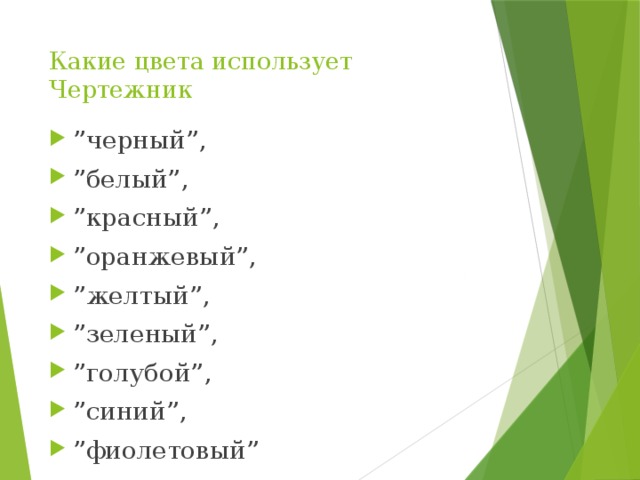

Какие цвета использует Чертежник

• ” черный”,
• ” белый”,
• ” красный”,
• ” оранжевый”,
• ” желтый”,
• ” зеленый”,
• ” голубой”,
• ” синий”,
• ” фиолетовый”

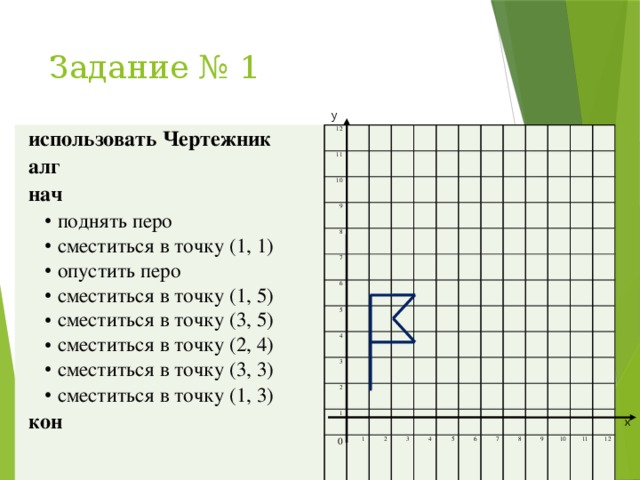

Задание № 1

у

использовать Чертежник

алг

12

11

нач

• поднять перо сместиться в точку (1, 1) опустить перо сместиться в точку (1, 5) сместиться в точку (3, 5) сместиться в точку (2, 4) сместиться в точку (3, 3) сместиться в точку (1, 3)
• поднять перо
• сместиться в точку (1, 1)
• опустить перо
• сместиться в точку (1, 5)
• сместиться в точку (3, 5)
• сместиться в точку (2, 4)
• сместиться в точку (3, 3)
• сместиться в точку (1, 3)

10

9

кон

8

7

6

5

4

3

2

1

0

1

2

3

4

5

6

7

8

9

10

11

12

х

Задание № 1

у

использовать Чертежник

алг

12

11

нач

• поднять перо сместиться в точку (1, 1) опустить перо сместиться в точку (1, 5) сместиться в точку (3, 5) сместиться в точку (2, 4) сместиться в точку (3, 3) сместиться в точку (1, 3)
• поднять перо
• сместиться в точку (1, 1)
• опустить перо
• сместиться в точку (1, 5)
• сместиться в точку (3, 5)
• сместиться в точку (2, 4)
• сместиться в точку (3, 3)
• сместиться в точку (1, 3)

10

9

кон

8

7

6

5

4

3

2

1

0

1

2

3

4

5

6

7

8

9

10

11

12

х

Задание № 1

у

использовать Чертежник

алг

12

11

нач

• поднять перо сместиться в точку (1, 1) опустить перо сместиться в точку (1, 5) сместиться в точку (3, 5) сместиться в точку (2, 4) сместиться в точку (3, 3) сместиться в точку (1, 3)
• поднять перо
• сместиться в точку (1, 1)
• опустить перо
• сместиться в точку (1, 5)
• сместиться в точку (3, 5)
• сместиться в точку (2, 4)
• сместиться в точку (3, 3)
• сместиться в точку (1, 3)

10

9

кон

8

7

6

5

4

3

2

1

0

1

2

3

4

5

6

7

8

9

10

11

12

х

Задание № 2

у

Назовите координату точки, в которой окажется перо Чертежника после выполнения команды

сместиться на вектор (3, 5)

12

11

10

9

А(1, 2) ______________

8

7

6

5

4

3

2

А

1

0

1

2

3

4

5

6

7

8

9

10

11

12

х

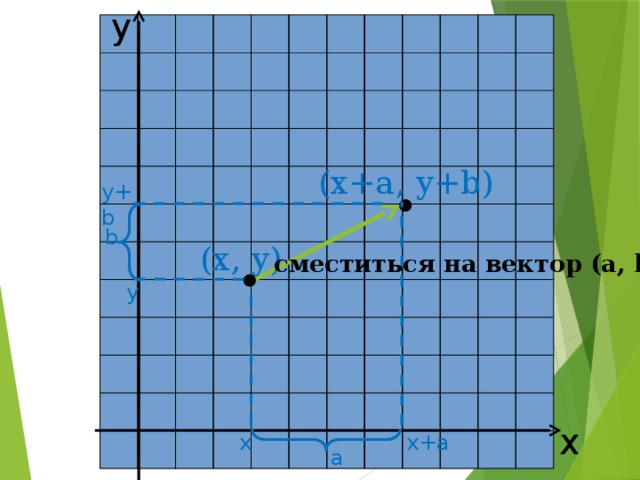

Исполнитель Чертежник Команда «Сместиться на вектор(a, b)»

у

(х+a, у+b)

y+b

b

(х, у)

сместиться на вектор (a, b)

у

х

х+а

х

а

у

Если чертежник находится в точке с координатами (3, 4), то после выполнения команды сместиться на вектор (1, 2) он окажется в точке  ___________

12

11

10

9

8

7

6

5

4

3

2

1

0

1

2

3

4

5

6

7

8

9

10

11

12

х

Задание № 2

у

Назовите координаты точек, в которых окажется перо Чертежника после выполнения команды

сместиться на вектор (3, 5)

А(1, 2) ______________

12

11

10

9

8

7

6

5

4

3

2

1

0

1

2

3

4

5

6

7

8

9

10

11

12

Назовите координаты точек, в которых окажется перо Чертежника после выполнения команды

сместиться на вектор (4, -2)

Б(4, 6) ______________

А

х

Задание № 3

у

использовать Чертежник

алг

12

11

нач

• поднять перо сместиться в точку (2, 4) опустить перо сместиться на вектор (-1, 0) сместиться на вектор (3, 3) сместиться на вектор (3, -3) сместиться на вектор (-5, 0) сместиться на вектор (0, -3) сместиться на вектор (4, 0) сместиться на вектор (0, 3)
• поднять перо
• сместиться в точку (2, 4)
• опустить перо
• сместиться на вектор (-1, 0)
• сместиться на вектор (3, 3)
• сместиться на вектор (3, -3)
• сместиться на вектор (-5, 0)
• сместиться на вектор (0, -3)
• сместиться на вектор (4, 0)
• сместиться на вектор (0, 3)

10

9

кон

8

7

6

5

4

3

2

1

0

1

2

3

4

5

6

7

8

9

10

11

12

х

Задание № 3

у

использовать Чертежник

12

алг

11

нач

10

• поднять перо сместиться в точку (2, 4) опустить перо сместиться на вектор (-1, 0) сместиться на вектор (3, 3) сместиться на вектор (3, -3) сместиться на вектор (-5, 0) сместиться на вектор (0, -3) сместиться на вектор (4, 0) сместиться на вектор (0, 3)
• поднять перо
• сместиться в точку (2, 4)
• опустить перо
• сместиться на вектор (-1, 0)
• сместиться на вектор (3, 3)
• сместиться на вектор (3, -3)
• сместиться на вектор (-5, 0)
• сместиться на вектор (0, -3)
• сместиться на вектор (4, 0)
• сместиться на вектор (0, 3)

9

кон

8

7

6

5

4

3

2

1

0

1

2

3

4

5

6

7

8

9

10

11

12

х

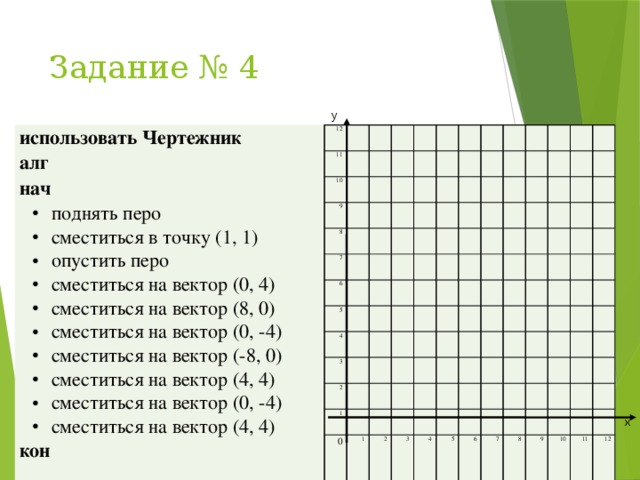

Задание № 4

у

использовать Чертежник

алг

12

11

нач

• поднять перо сместиться в точку (1, 1) опустить перо сместиться на вектор (0, 4) сместиться на вектор (8, 0) сместиться на вектор (0, -4) сместиться на вектор (-8, 0) сместиться на вектор (4, 4) сместиться на вектор (0, -4) сместиться на вектор (4, 4)
• поднять перо
• сместиться в точку (1, 1)
• опустить перо
• сместиться на вектор (0, 4)
• сместиться на вектор (8, 0)
• сместиться на вектор (0, -4)
• сместиться на вектор (-8, 0)
• сместиться на вектор (4, 4)
• сместиться на вектор (0, -4)
• сместиться на вектор (4, 4)

10

9

кон

8

7

6

5

4

3

2

1

0

1

2

3

4

5

6

7

8

9

10

11

12

х

Цикл ПОВТОРИТЬ n РАЗ

использовать Чертёжник

алг ряд ромбов

нач

сместиться в точку (1, 2)

нц 5 раз

опустить перо

сместиться на вектор (1, 2)

сместиться на вектор (1, -2)

сместиться на вектор (-1, -2)

сместиться на вектор (-1, 2)

поднять перо

сместиться на вектор (3, 0)

кц

кон

Составьте алгоритм рисования изображенных ниже фигур так, чтобы в процессе рисования перо не отрывалось от бумаги и ни одна линия не проводилась дважды.

Домашнее

задание
