Презентация к уроку "Действие магнитного поля на проводник с током" 8 класс.

Категория: Физика

Нажмите, чтобы узнать подробности

Презентация используется на всех этапах урока. Содержит слайды с вопросами для повторения темы "Магнитное поле", вопросы актуализации знаний по теме. Объяснение темы сопровождается опытами, выводы по которым изложены на соответствующих слайдах. Главное внимание уделено устройству, принципу действия и применению электродвигателей.

Просмотр содержимого документа
«Презентация к уроку "Действие магнитного поля на проводник с током" 8 класс.»

Действие магнитного поля на проводник с током. Электрический двигатель  Савватеева С.Н. – учитель физики МБОУ «Кемецкая СОШ»

Действие магнитного поля на проводник с током.

Электрический двигатель

Савватеева С.Н. – учитель физики МБОУ «Кемецкая СОШ»

ПОВТОРЕНИЕ: В каком направлении устанавливается катушка с током, подвешенная на проводах? Какое сходство имеется у нее с магнитной стрелкой? Какими способами можно усилить магнитное действие катушки с током? Что называют электромагнитом? Для каких целей используют электромагниты? Что называют магнитными полюсами магнита?

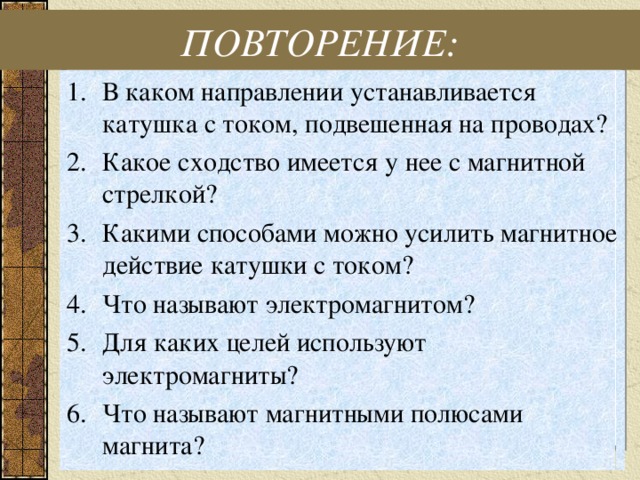

ПОВТОРЕНИЕ:

  • В каком направлении устанавливается катушка с током, подвешенная на проводах?
  • Какое сходство имеется у нее с магнитной стрелкой?
  • Какими способами можно усилить магнитное действие катушки с током?
  • Что называют электромагнитом?
  • Для каких целей используют электромагниты?
  • Что называют магнитными полюсами магнита?
7. Как взаимодействуют между собой магнитные полюсы магнитов? 8. Чем объяснить, что магнитная стрелка устанавливается в данном месте Земли в определенном направлении? 9. Где находятся магнитные полюсы Земли? 10. Чем объясняют появление магнитных бурь? 11. Что такое область магнитной аномалии? 12. Где находится область, в которой наблюдается большая магнитная аномалия?

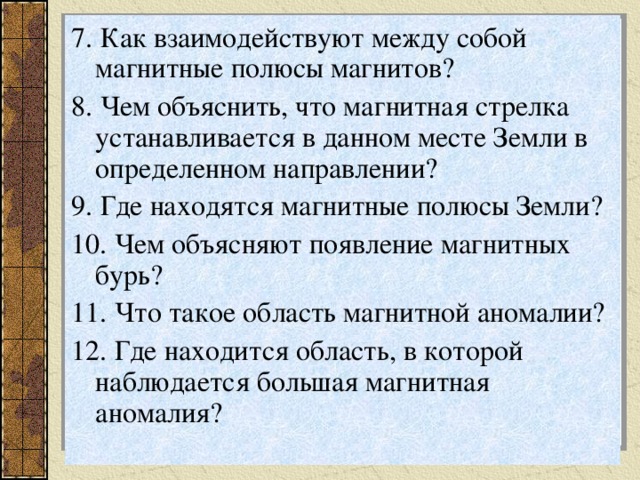

7. Как взаимодействуют между собой магнитные полюсы магнитов?

8. Чем объяснить, что магнитная стрелка устанавливается в данном месте Земли в определенном направлении?

9. Где находятся магнитные полюсы Земли?

10. Чем объясняют появление магнитных бурь?

11. Что такое область магнитной аномалии?

12. Где находится область, в которой наблюдается большая магнитная аномалия?

Актуализация знаний по теме «Магнитное поле» 1. Магнитное поле – это…  2. Источник магнитного поля…  3. Основное свойство магнитного поля…  4 Электромагнит – это… 1) оказывать ориентирующее действие на индикатор  2) катушка с железным сердечником внутри  3)особый вид материи  4) электрический ток или постоянные магниты Ответы: 1 - 3) 2 – 4) 3 – 1) 4 – 2 )

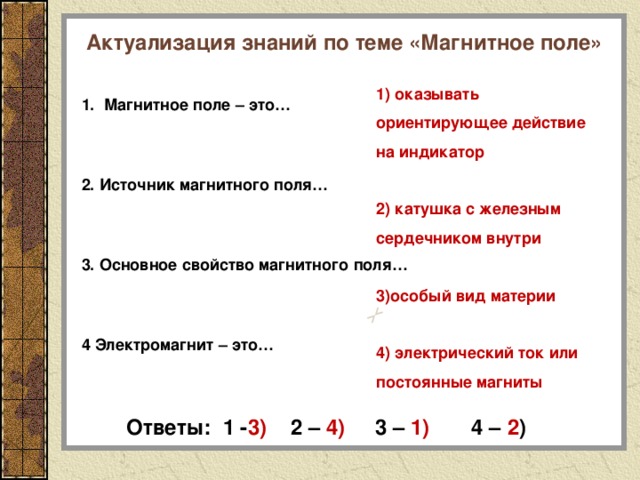

Актуализация знаний по теме «Магнитное поле»

1. Магнитное поле – это…

2. Источник магнитного поля…

3. Основное свойство магнитного поля…

4 Электромагнит – это…

1) оказывать ориентирующее действие

на индикатор

2) катушка с железным сердечником внутри

3)особый вид материи

4) электрический ток или постоянные магниты

Ответы: 1 - 3) 2 – 4) 3 – 1) 4 – 2 )

Действие магнитного поля на проводник с током магнитное поле действует на помещенный в него проводник с током с некоторой силой.  направление этой силы зависит от:  а) направления тока в проводнике,  б) направления магнитного поля (расположения полюсов магнита).

Действие магнитного поля на проводник с током

  • магнитное поле действует на помещенный в него проводник с током с некоторой силой.
  • направление этой силы зависит от:

а) направления тока в проводнике,

б) направления магнитного поля (расположения полюсов магнита).

Правило левой руки Ладонь к « N » 4 пальца ↑↑ с « I » Большой палец ↑↑ с « F »

Правило левой руки

Ладонь к « N »

4 пальца ↑↑ с « I »

Большой палец ↑↑ с « F »

Задай вопрос и реши задачу

Задай вопрос и реши задачу

Действие  силы на рамку с током F A F A Если поместить проволочную рамку , по которой протекает электрический ток, в магнитное поле,  то в результате действия силы магнитного поля, рамка будет поворачиваться

Действие  силы на рамку с током

F A

F A

Если поместить проволочную рамку , по которой протекает электрический ток, в магнитное поле, то в результате действия силы магнитного поля, рамка будет поворачиваться

Якоби Борис Семёнович  (1801-1874) Русский физик, академик.   Построил первый электродвигатель в 1834 г, телеграфный аппарат, печатающий буквы.

Якоби Борис Семёнович (1801-1874)

Русский физик, академик.

Построил первый электродвигатель в 1834 г,

телеграфный аппарат, печатающий буквы.

    Электродвигатель – это устройство для эффективного преобразования электрической энергии в механическую.    \

Электродвигатель – это устройство для эффективного преобразования электрической энергии в механическую. \

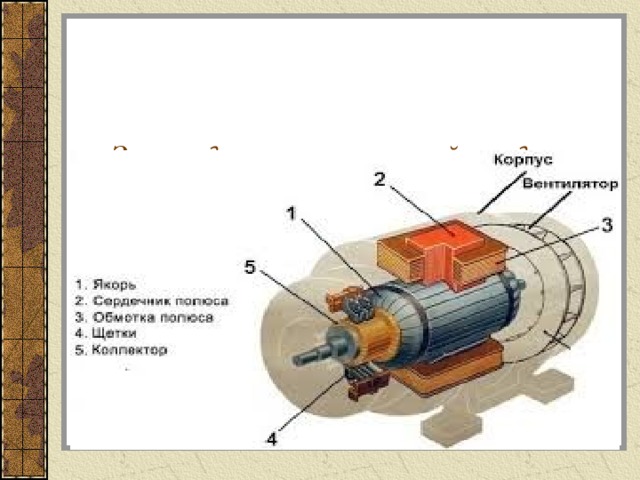

Устройство и принцип действия электродвигателя Основные элементы электродвигателя: Якорь (ротор) – вращающаяся обмотка, состоящая из большого числа витков Индуктор(статор) - электромагнит Щетки –  скользящие контакты Коллектор  - полукольца

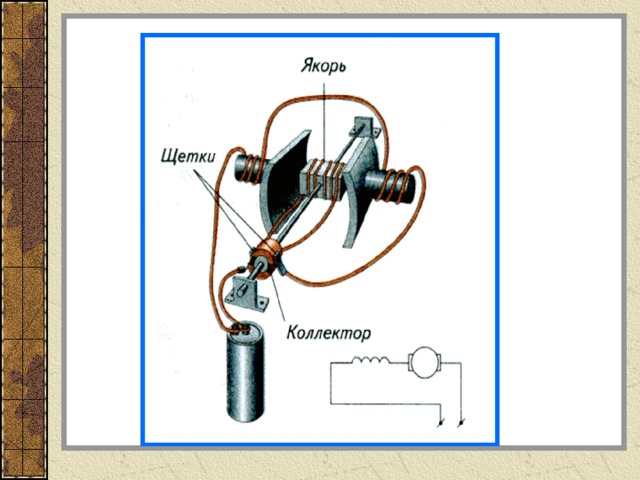

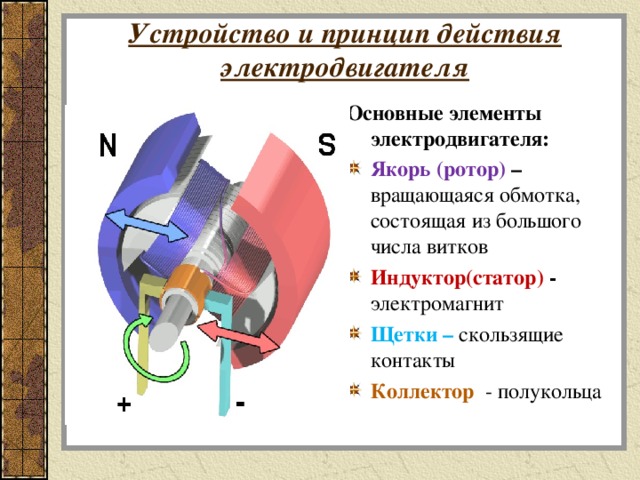

Устройство и принцип действия электродвигателя

Основные элементы электродвигателя:

  • Якорь (ротор) вращающаяся обмотка, состоящая из большого числа витков
  • Индуктор(статор) - электромагнит
  • Щетки – скользящие контакты
  • Коллектор - полукольца

Преимущества электродвигателей :  малые  размеры  по  сравнению  с  тепловыми  двигателями; экологически  чистые; можно  сделать любых  размеров; высокий  КПД  (98); простота использования

Преимущества электродвигателей :

  • малые  размеры  по  сравнению  с

тепловыми  двигателями;

  • экологически  чистые;
  • можно  сделать любых  размеров;
  • высокий  КПД  (98);
  • простота использования

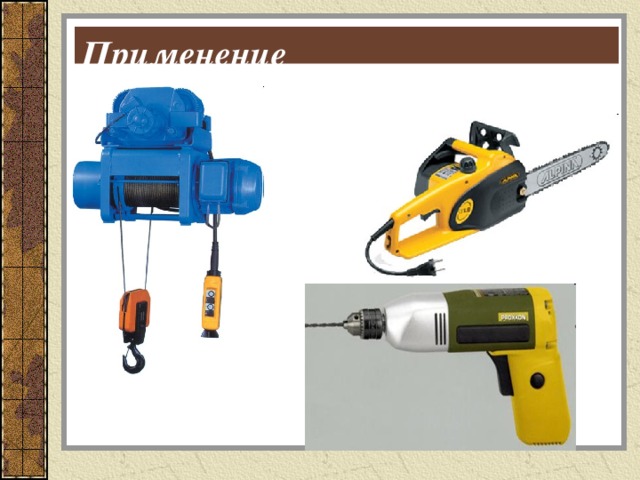

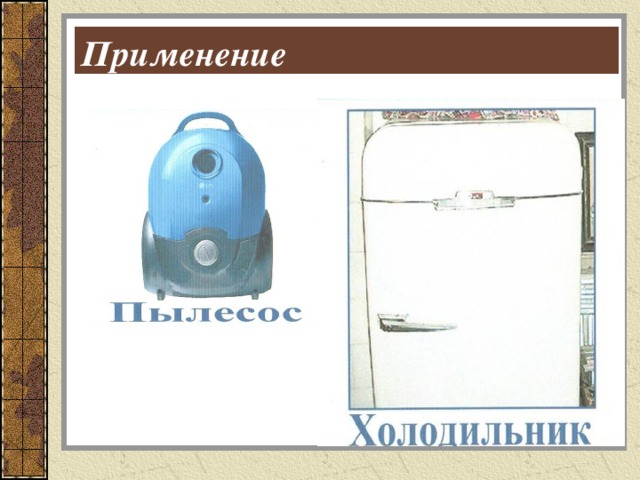

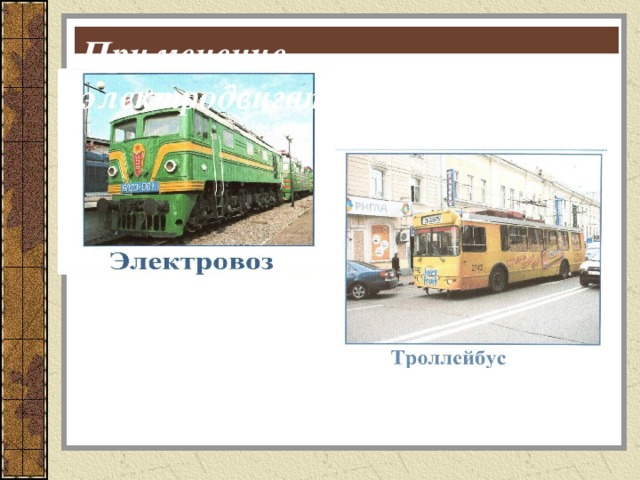

Применение электродвигателей

Применение электродвигателей

Применение электродвигателей

Применение электродвигателей

Применение электродвигателей

Применение электродвигателей

Это интересно! Самый маленький электродвигатель на планете невозможно разглядеть в микроскоп. Двигатель диаметром в одну миллиардную метра представляет собой одну единственную Молекулу, обогащенную металлами. В состав молекулы входит и один атом серы. Действуя На молекулу электрическим током, можно заставить ее вращаться со скоростью 120 оборотов в Секунду. Этот «молекулярный» двигатель можно будет использовать как в бытовых электроприборах, так и в медицине.

Это интересно!

Самый маленький электродвигатель на планете невозможно разглядеть в микроскоп.

Двигатель диаметром в одну миллиардную метра представляет собой одну единственную

Молекулу, обогащенную металлами. В состав молекулы входит и один атом серы. Действуя

На молекулу электрическим током, можно заставить ее вращаться со скоростью 120 оборотов в

Секунду. Этот «молекулярный» двигатель можно будет использовать как в бытовых электроприборах,

так и в медицине.

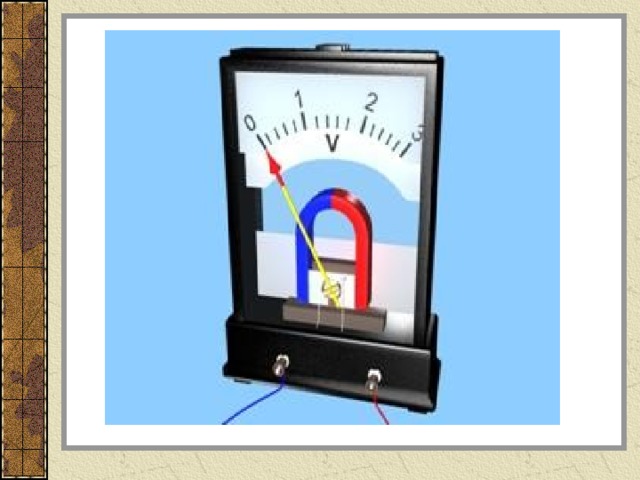

Электроизмерительные приборы

Электроизмерительные приборы
